Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。
Arduino LCD：专业视角下的全面解析
在嵌入式系统开发中，LCD（Liquid Crystal Display）液晶显示屏是实现信息可视化和人机交互的重要组成部分。Arduino 作为广泛应用的开源硬件平台，其对多种类型 LCD 屏幕的良好支持，使得开发者能够快速构建低成本、高可用性的显示系统。
一、主要特点
- 接口种类丰富
字符型 LCD（如 16x2、20x4）：使用 HD44780 控制器，常见于基础教学项目；
图形点阵 LCD（如 128x64 OLED、TFT 彩色屏）：支持自由绘图，适合复杂界面；
通信方式多样：
并行接口（8位/4位模式）
I²C 接口（节省引脚资源）
SPI 接口（高速数据传输） - 低功耗与稳定性强
多数 LCD 模块（尤其是OLED）具有较低功耗特性，适用于电池供电设备；
工作电压范围宽（3.3V~5V），兼容性强；
支持长时间连续运行，稳定性好。 - 图形与文本混合显示能力强
字符型 LCD 可自定义字符（最多8个用户定义字符）；
图形型 LCD 支持绘制线条、矩形、圆形、图像等；
支持多字体、中文字符（需加载字库）及动态刷新。 - 开发资源成熟
社区提供大量现成库函数，例如：
LiquidCrystal（用于HD44780字符屏）
U8g2lib / SSD1306（用于OLED图形屏）
TFT_eSPI / ILI9341（用于TFT彩色屏）
支持 Arduino IDE、PlatformIO 等主流开发环境。 - 可扩展性与集成度高
可与其他传感器、执行器、无线模块（如蓝牙、Wi-Fi）协同工作；
适合作为小型监控终端、状态面板、操作引导界面；
支持远程控制更新内容（通过串口或网络协议）。
二、典型应用场景
- 工业控制系统
显示PLC状态、温度、压力、液位等实时参数；
提供本地操作提示与报警信息；
替代传统按钮+LED指示灯组合，提升操作效率。 - 智能家居与物联网
智能网关设备显示连接状态、传感器数据、Wi-Fi强度；
家庭气象站展示温湿度、风速、空气质量等；
智能门锁显示“开锁成功”、“密码错误”等反馈信息。 - 教育与实验教学
编程入门教学中展示变量值、调试信息；
嵌入式课程讲解GPIO、I²C/SPI通信、中断等核心概念；
学生创新项目中实现信息反馈与人机交互。 - 商业与零售设备
自助服务终端显示操作指引；
POS收银机显示商品名称、价格、支付状态；
智能售货机显示商品介绍与购买提示。 - 农业与环境监测
土壤湿度、光照强度、CO₂浓度等传感器数据显示；
温室大棚控制器的状态反馈；
水质检测仪、气象站的数据输出。 - 艺术装置与互动展览
数字艺术展中的文字说明与引导；
科技馆互动装置的操作提示；
商场数字标牌系统的静态/动态信息展示。
三、注意事项
- 合理选择LCD类型与尺寸
根据功能需求选择字符型或图形型屏幕；
小型项目优先考虑 I²C 接口的 OLED 屏幕（如 SSD1306）；
高分辨率或彩色需求则选择 TFT 类屏幕（如 ILI9341）。 - 避免频繁全屏刷新
对图形型屏幕而言，每次全屏重绘会显著增加CPU负载；
应采用局部刷新策略，仅更新变化部分区域；
使用双缓冲机制可减少画面闪烁，但需权衡内存占用。 - 注意电源管理与背光控制
OLED 屏幕无需背光，功耗更低；
LCD 背光亮度应根据环境调整，避免过亮刺眼；
若为低功耗设计，可在空闲时关闭背光或进入休眠模式。 - 字体与图标资源优化
中文显示需加载字库，可能占用较大Flash空间；
合理裁剪字库，仅包含常用汉字以节省资源；
图标建议使用点阵格式并压缩存储。 - 兼容性与接口配置
不同型号的LCD模块可能需要不同的初始化设置；
注意I²C地址冲突问题（可通过逻辑分析仪或扫描工具排查）；
使用电平转换器确保3.3V模块与5V主控兼容。 - 代码结构与维护性
将LCD相关逻辑封装为独立模块或类，便于复用；
注释清晰，命名规范，提高后期维护效率；
提供串口调试接口或OTA升级能力，方便远程修改显示内容。

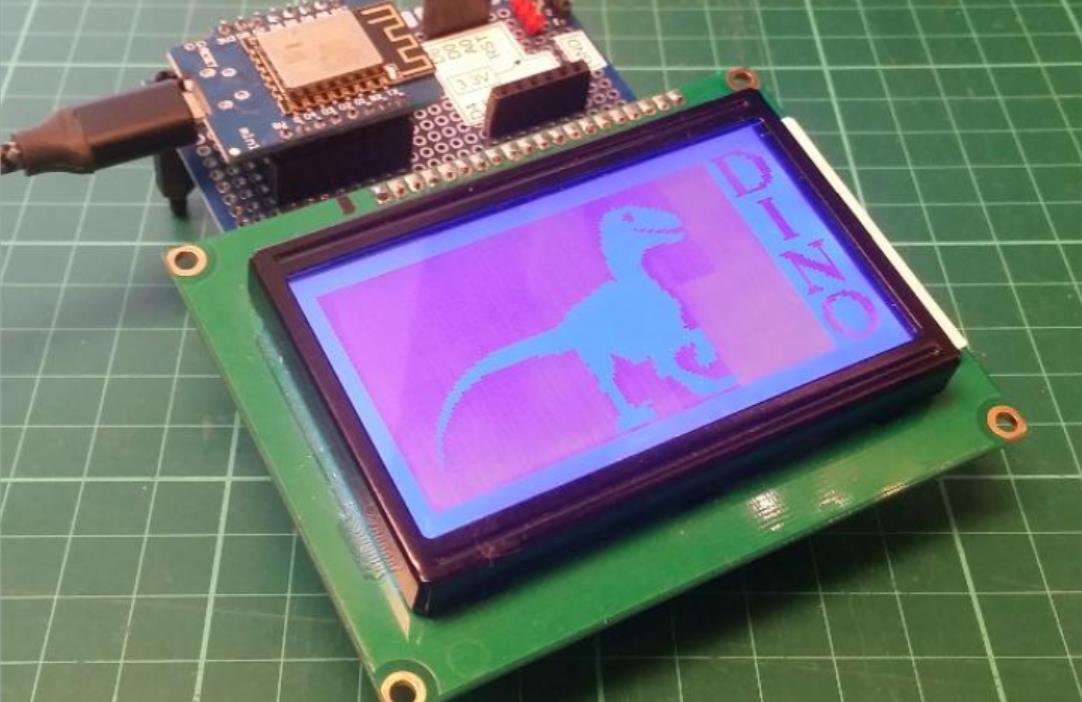

Arduino LCD 之 显示点阵像素
在嵌入式图形系统中，使用 Arduino 驱动的 LCD 屏幕 实现 “点阵像素”显示 是掌握基础图形绘制能力的重要一步。相比字符型 LCD 的固定字符库限制，图形化 LCD（如 OLED、TFT）允许开发者直接操作每一个像素点，从而实现自定义图形、动画和复杂界面。
一、主要特点
- 逐像素控制
图形LCD（如SSD1306 OLED、ILI9341 TFT）支持逐像素绘图；
可通过绘图函数设置任意坐标位置的像素状态（点亮/熄灭）；
支持黑白或彩色模式，取决于屏幕类型。 - 图形绘制灵活
基于点阵像素可构建各种图形元素：
点、线、矩形、圆、椭圆
自定义图标、字体、图像
多数图形库提供封装好的绘图API（如drawPixel()、drawLine()等），简化开发流程。 - 资源占用可控
在低端MCU（如 ATmega328P）上也可运行简单点阵图形；
使用帧缓冲（Frame Buffer）会占用较多RAM，需根据内存容量优化；
对于无帧缓存的OLED模块（如SSD1306 I²C模式），采用页模式刷新，节省内存但牺牲部分灵活性。 - 支持局部刷新机制
可仅更新屏幕上发生变化的区域，避免全屏刷新带来的性能损耗；
对电池供电设备尤为重要，有助于延长续航时间；
部分TFT控制器（如ILI9341）支持DMA加速提升绘图效率。 - 开发工具链成熟
支持主流图形库：
Adafruit_GFX + Adafruit_SSD1306 / Adafruit_ILI9341
U8g2lib（适用于多种OLED/ST7565）
TFT_eSPI（高性能TFT驱动）
提供丰富的示例代码，便于快速入门与扩展。
二、典型应用场景
- 嵌入式图形界面设计
实现按钮、进度条、滑块等控件的自定义绘制；
构建菜单导航、状态面板、设置界面等交互式UI；
替代传统按键+LED指示灯组合，提升操作效率。 - 数据可视化展示
绘制实时波形图（如心率、温度、电压等传感器信号）；
显示柱状图、饼图、趋势图等统计信息；
用于工业仪表、实验室仪器、环境监测终端等设备。 - 游戏与娱乐设备
开发小型像素风格游戏（如贪吃蛇、俄罗斯方块）；
实现简单的动画效果（如滚动文字、闪烁星星）；
制作电子宠物、互动玩具等趣味项目。 - 教育与实验教学
编程入门课程中讲解变量、循环、条件判断与图形绘制结合应用；
嵌入式课程讲解GPIO、I²C/SPI通信协议的实际应用；
学生创新项目中实现信息反馈与人机交互。 - 艺术装置与互动展览
数字艺术展中的动态图案生成器；
科技馆互动装置的操作提示与反馈界面；
商场数字标牌系统的个性化视觉内容展示。
三、注意事项
- 合理选择LCD类型与分辨率
根据功能需求选择合适的屏幕尺寸与分辨率；
小型项目：128x64 SSD1306 OLED（黑白图形）
中大型项目：240x240、320x240 ILI9341 TFT（彩色图形）
注意引脚数量与通信接口是否匹配主控平台（如 Uno/Nano/ESP32） - 注意内存与帧缓冲管理
若使用帧缓冲（frame buffer），需确保有足够的RAM空间；
对于资源受限平台，应避免同时加载过多图形数据；
考虑使用局部刷新策略，减少内存占用和功耗。 - 避免频繁全屏刷新
全屏刷新会导致CPU负载增加并缩短屏幕寿命；
推荐仅更新变化部分区域，提高系统响应速度；
对于低频更新场景，可设定刷新间隔（如每秒一次）。 - 电源管理与背光控制
OLED屏幕无需背光，功耗较低；
LCD背光亮度应根据环境调整，避免过亮刺眼；
若为低功耗设计，可在空闲时关闭背光或进入休眠模式。 - 图形资源优化
自定义图形建议使用点阵格式，并压缩存储；
图标、字体尽量复用，减少重复加载；
使用位图转换工具（如ImageConverter、LCD Assistant）将图片转为数组形式嵌入代码。 - 兼容性与接口配置
不同型号的LCD模块可能需要不同的初始化设置；
注意I²C地址冲突问题（可通过扫描工具排查）；
使用电平转换器确保3.3V模块与5V主控兼容。 - 代码结构与维护性
将图形相关逻辑封装为独立模块或类，便于复用；
注释清晰，命名规范，提高后期维护效率；
提供串口调试接口或OTA升级能力，方便远程修改显示内容。
1、使用ST7565 LCD显示点阵像素
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ST7565.h>
#define LCD_CS 10
#define LCD_RST 9
#define LCD_A0 8
Adafruit_ST7565 display(LCD_CS, LCD_RST, LCD_A0);
void setup() {
display.begin();
display.display(); // 显示启动画面
delay(2000);
display.clearDisplay(); // 清屏
display.display(); // 应用清屏
}
void loop() {
// 绘制点阵图形
for (int x = 0; x < display.width(); x++) {
for (int y = 0; y < display.height(); y++) {
display.drawPixel(x, y, WHITE); // 绘制白色像素
display.display(); // 更新显示
delay(10); // 控制绘制速度
}
}
}
要点解读：
图形模式：ST7565支持图形模式，可以通过drawPixel函数操作单个像素。
显示更新：每次调用display()函数更新显示内容。
绘制速度：通过delay函数控制绘制速度，便于观察。
2、使用SSD1306 OLED显示点阵像素
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128 // OLED显示屏幕的宽度，以像素计
#define SCREEN_HEIGHT 64 // OLED显示屏幕的高度，以像素计
#define OLED_RESET -1 // 不使用复位引脚
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
void setup() {
if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // 连接到OLED显示屏
Serial.println(F("SSD1306 allocation failed"));
for (;;); // 进入无限循环，无法初始化显示屏
}
display.clearDisplay(); // 清屏
display.display(); // 应用清屏
}
void loop() {
// 绘制点阵图形
for (int x = 0; x < display.width(); x++) {
for (int y = 0; y < display.height(); y++) {
display.drawPixel(x, y, SSD1306_WHITE); // 绘制白色像素
display.display(); // 更新显示
delay(10); // 控制绘制速度
}
}
}
要点解读：
OLED显示屏：SSD1306是一种常见的OLED显示屏控制器，支持图形模式。
显示初始化：通过display.begin初始化显示屏，指定I2C地址。
绘制像素：使用drawPixel函数绘制单个像素。
显示更新：每次调用display()函数更新显示内容。
3、使用ST7735 TFT LCD显示点阵像素
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
void setup() {
tft.initR(INITR_BLACKTAB); // 初始化TFT屏幕
tft.setRotation(1); // 设置屏幕方向
tft.fillScreen(ST7735_BLACK); // 填充屏幕为黑色
}
void loop() {
// 绘制点阵图形
for (int x = 0; x < tft.width(); x++) {
for (int y = 0; y < tft.height(); y++) {
tft.drawPixel(x, y, ST7735_WHITE); // 绘制白色像素
delay(10); // 控制绘制速度
}
}
}
要点解读：
TFT显示屏：ST7735是一种常见的TFT显示屏控制器，支持图形模式。
显示初始化：通过initR函数初始化显示屏，指定初始化参数。
绘制像素：使用drawPixel函数绘制单个像素。
显示更新：TFT显示屏通常不需要像OLED那样频繁调用display()函数，因为它们是直接在屏幕上绘制的。

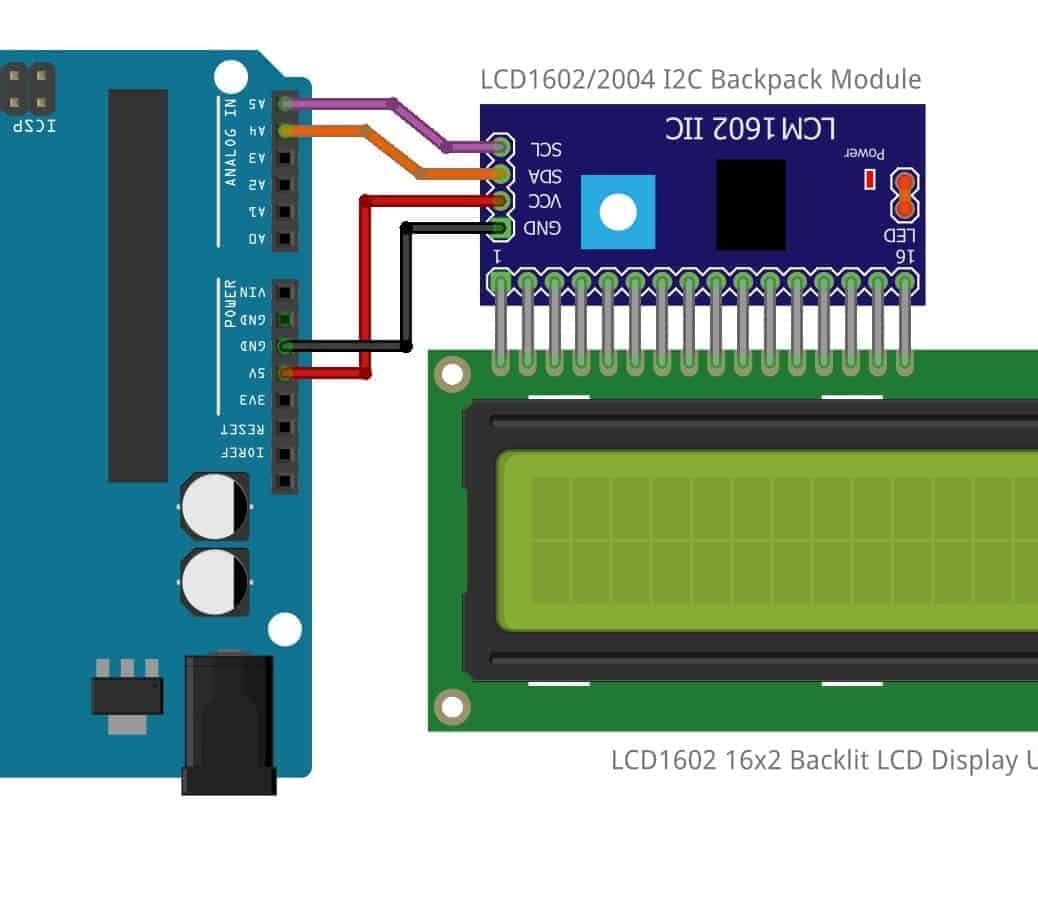

4、自定义点阵图形显示
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C地址0x27，16列2行
void setup() {
lcd.init();
lcd.backlight();
// 定义箭头点阵（5x8像素）
byte arrow[8] = {
B00100,
B01110,
B11111,
B01110,
B00100,
B00000,
B00000,
B00000
};
lcd.createChar(0, arrow); // 存储到字符0
lcd.setCursor(5, 0);
lcd.write(byte(0)); // 显示箭头
}
void loop() {} // 保持静态显示
要点解读：
createChar()将5x8点阵数据存入CGRAM，每个字节代表一列像素（1为点亮）。
适用于状态指示、方向提示等场景，需注意点阵分辨率受限于字符尺寸（5x8）。
5、动态点阵动画
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);
byte heart[8] = {
B00000,
B01010,
B11111,
B11111,
B01110,
B00100,
B00000,
B00000
};
void setup() {
lcd.init();
lcd.backlight();
lcd.createChar(0, heart);
}
void loop() {
// 心跳放大缩小动画
for (int size = 1; size <= 3; size++) {
lcd.setCursor(7 - size, 0);
for (int i = 0; i < 2 * size; i++) {
lcd.write(byte(0));
}
delay(300);
lcd.clear();
}
}
要点解读：
通过循环调整字符显示位置和数量模拟动画效果，delay(300)控制帧率。
适用于动态图标、简单游戏等场景，需注意动画流畅度与刷新率的平衡。

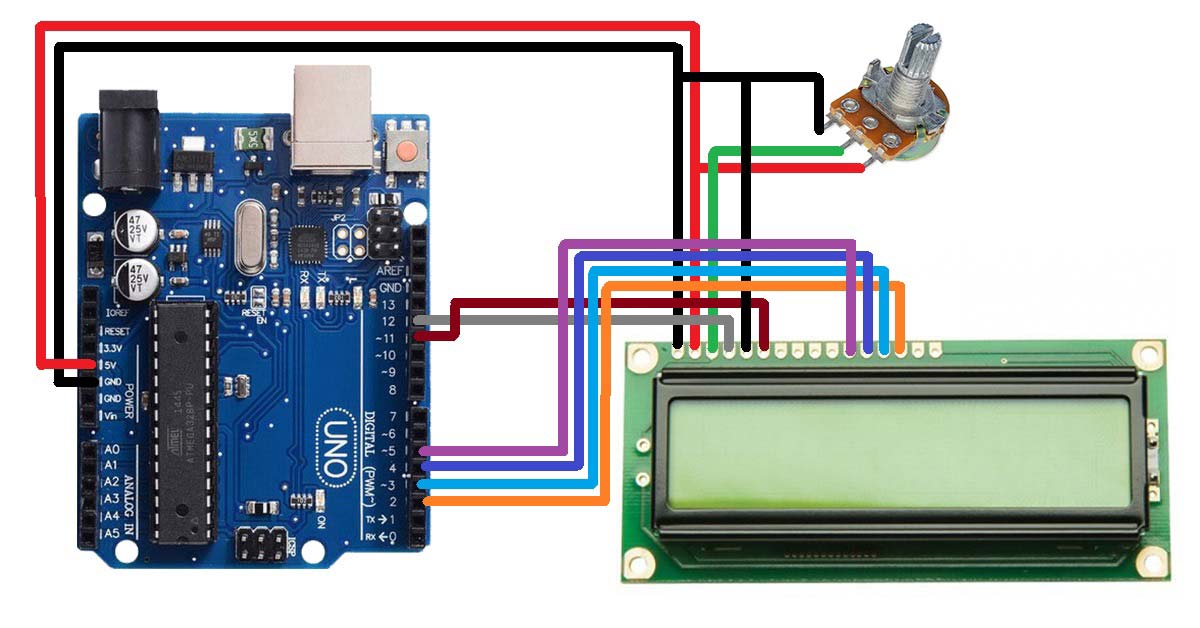

6、交互式点阵绘图板
#include <LiquidCrystal.h>
LiquidCrystal lcd(7, 8, 9, 10, 11, 12); // 引脚定义
int cursorX = 0, cursorY = 0;
bool drawMode = false;
void setup() {
lcd.begin(16, 2);
lcd.print("Press BTN to Draw");
pinMode(2, INPUT_PULLUP); // 按键接D2
}
void loop() {
if (digitalRead(2) == LOW) { // 按键按下
delay(200); // 防抖
drawMode = !drawMode;
lcd.clear();
lcd.setCursor(0, 0);
lcd.print(drawMode ? "Drawing..." : "Idle");
}
// 简单光标移动（示例仅水平）
static unsigned long lastTime = 0;
if (millis() - lastTime > 500) {
cursorX = (cursorX + 1) % 16;
lcd.setCursor(cursorX, cursorY);
lcd.write(drawMode ? '*' : ' '); // 绘制或擦除
lastTime = millis();
}
}
要点解读：
结合按键切换绘制模式，通过write(‘*’)在特定位置点亮像素。
适用于简易绘图工具、用户交互界面，需扩展代码以实现完整光标控制（如十字键）。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
