【花雕学编程】Arduino动手做（245）---DS3231 高精度时钟模块之使用 DS3231.h 库的应用案例

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

** 【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十五：DS3231 高精度时钟模块 IIC/I2C接口 实时计时传感器**




实验模块接线示意图

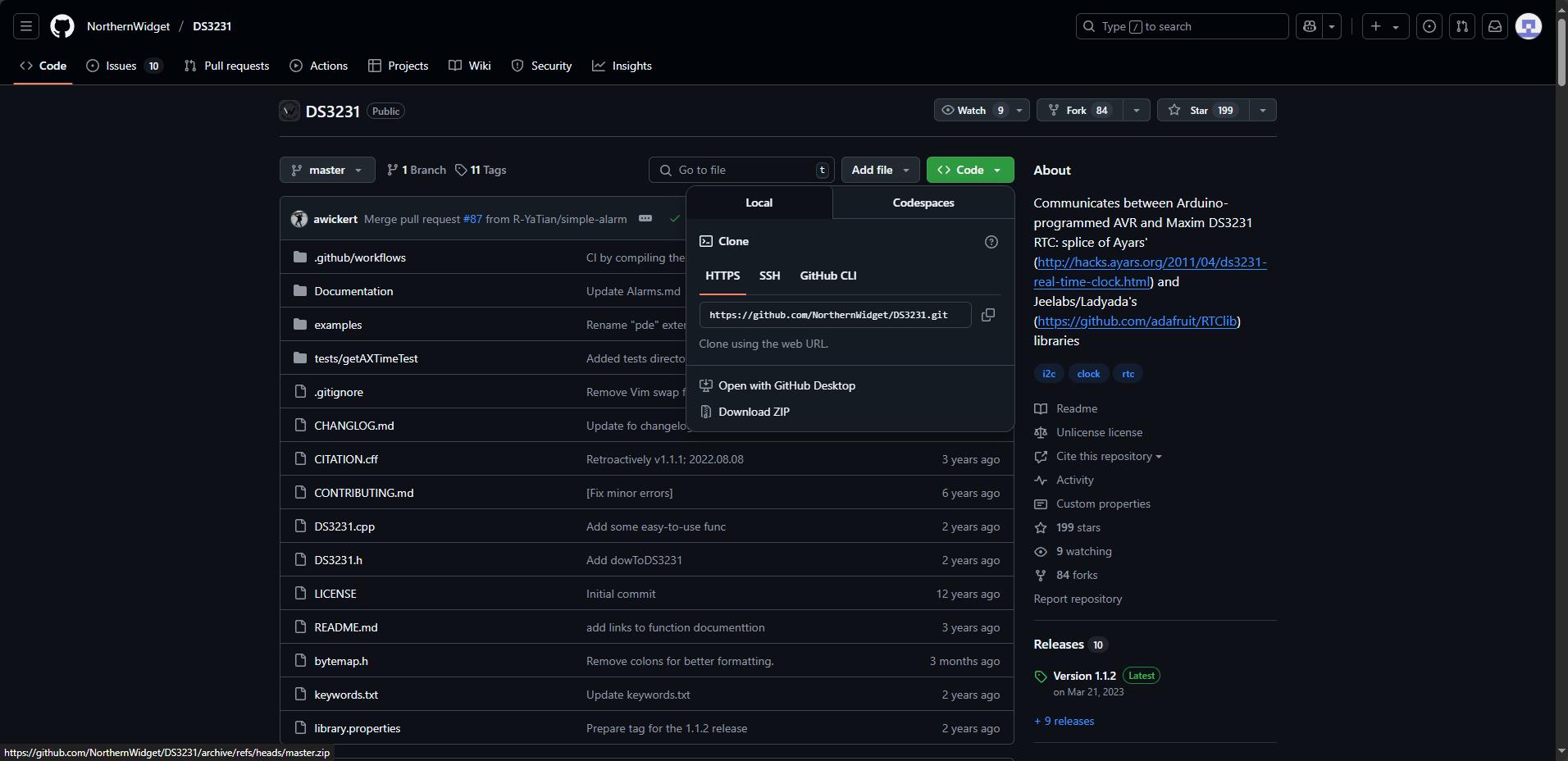

安装DS3231.h 库（https://github.com/NorthernWidget/DS3231/tree/master）

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十五：DS3231 高精度时钟模块 IIC/I2C接口 实时计时传感器
项目之三：使用 DS3231.h 库的应用案例

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十五：DS3231 高精度时钟模块  IIC/I2C接口 实时计时传感器
  项目之三：使用 DS3231.h 库的应用案例
*/

#include <Wire.h>
#include <DS3231.h>  // 使用 DS3231 库

// 创建 DS3231 RTC 对象
DS3231 rtc;

void setup() {
    Serial.begin(115200);  // 初始化串口通信
    Wire.begin();  // 启动 I2C
}

void loop() {
    rtc.getTemperature();  // 确保数据更新

    // 读取时间（确保传入参数）
    bool h12, PM_time;
    Serial.print("时间: ");
    Serial.print(rtc.getHour(h12, PM_time));
    Serial.print(":");
    Serial.print(rtc.getMinute());
    Serial.print(":");
    Serial.println(rtc.getSecond());

    // 读取日期
    bool centuryFlag;
    Serial.print("日期: ");
    Serial.print(rtc.getYear());
    Serial.print("/");
    Serial.print(rtc.getMonth(centuryFlag));
    Serial.print("/");
    Serial.println(rtc.getDate());

    // 获取 DS3231 内部温度
    Serial.print("温度: ");
    Serial.print(rtc.getTemperature());
    Serial.println("°C");

    Serial.println();  // 美化输出
    delay(1000);  // 每秒刷新
}

简单解读

这段代码使用 DS3231 实时时钟（RTC）模块 通过 I2C 通信 获取 当前时间、日期和温度，核心逻辑如下：

1. 初始化 RTC
   ✅ DS3231 rtc; → 创建 DS3231 实例（I2C 默认地址）
   ✅ Wire.begin(); → 启动 I2C 通信

2. 读取时间
   ✅ rtc.getHour(h12, PM_time); → 获取小时（24小时制）
   ✅ rtc.getMinute(); → 获取分钟
   ✅ rtc.getSecond(); → 获取秒

3. 读取日期
   ✅ rtc.getYear(); → 获取年份
   ✅ rtc.getMonth(centuryFlag); → 获取月份（需要参数）
   ✅ rtc.getDate(); → 获取当天日期

4. 读取温度
   ✅ rtc.getTemperature(); → 获取 DS3231 内置温度传感器的值

5. 串口输出
   ✅ 格式化打印时间、日期、星期和温度，确保显示清晰

6. 采集间隔
   ✅ delay(1000); → 每秒更新一次数据

这段代码让 DS3231 RTC 模块不断读取当前时间、日期和温度，并在串口显示。

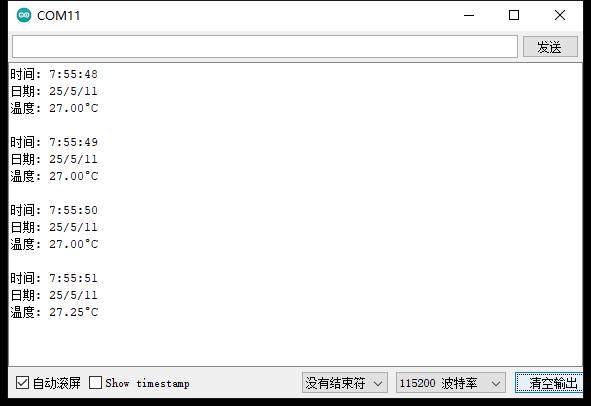

实验串口返回情况
