SW2017学习笔记（二）SW模型创建的一般过程

SW模型创建的一般过程

分析

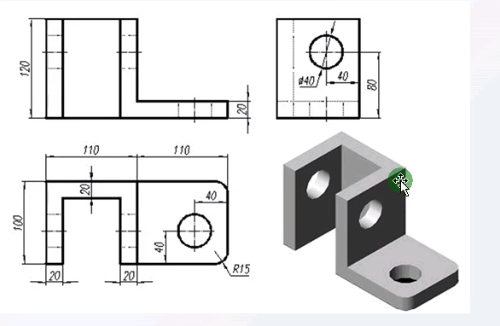

针对图纸进行画图，首先分析这个图需要分几部分来做，需要用什么命令？

创建工作目录

新建一个文件夹，来存放这个工程文件。

新建一个零件三维模型文件

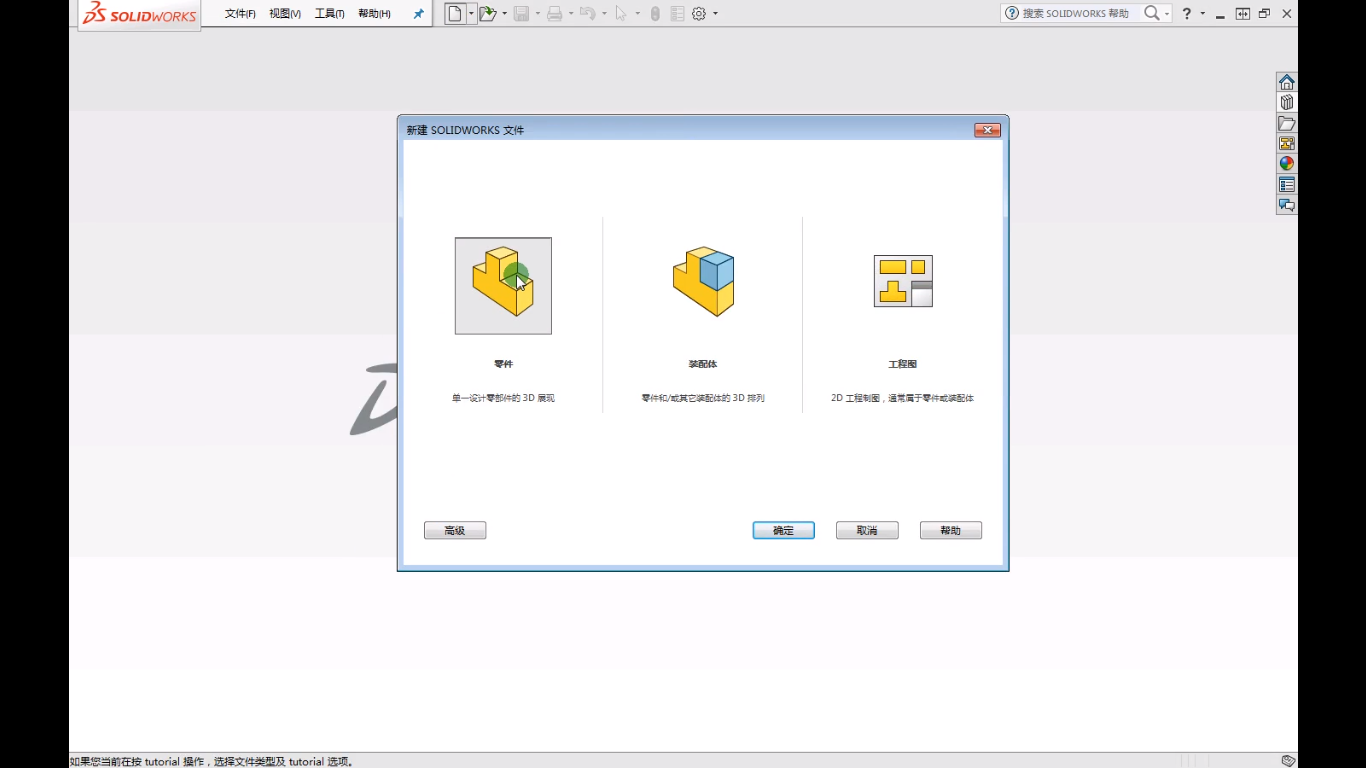

选择创建一个文件。

之后进入到一个零件建模的环境，在设计树中软件自动提供了三个基准面，可以直接
使用。

创建零件中的各个特征

创建第一个特征（基础特征）

选择命令

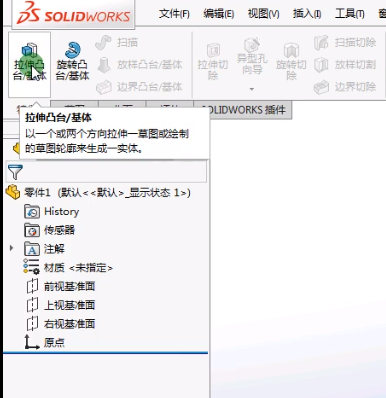

选择拉伸这个命令，之后进入到信息提示。

创建截面草图

定义草图平面

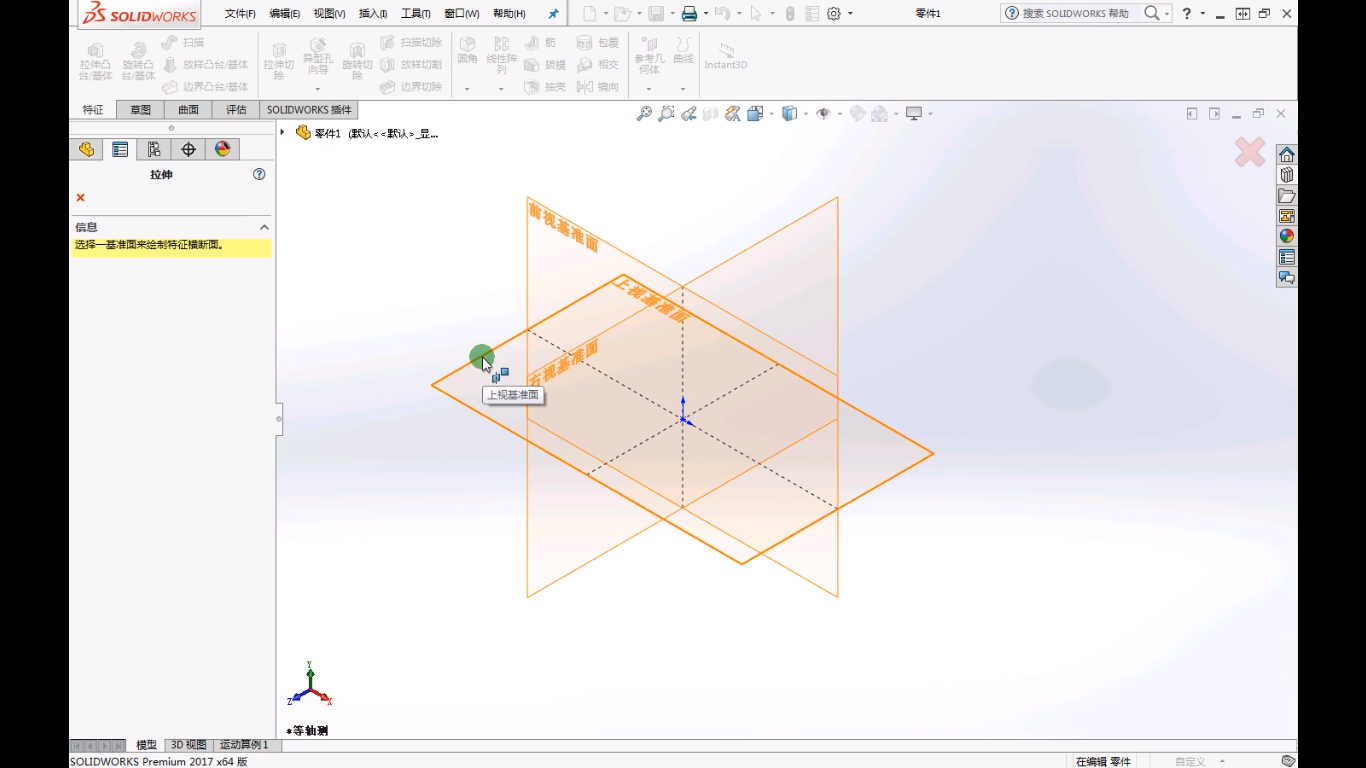

选择其中一个基准面进行绘画，之后进入到草图环节。

定义截面草图

完成草图

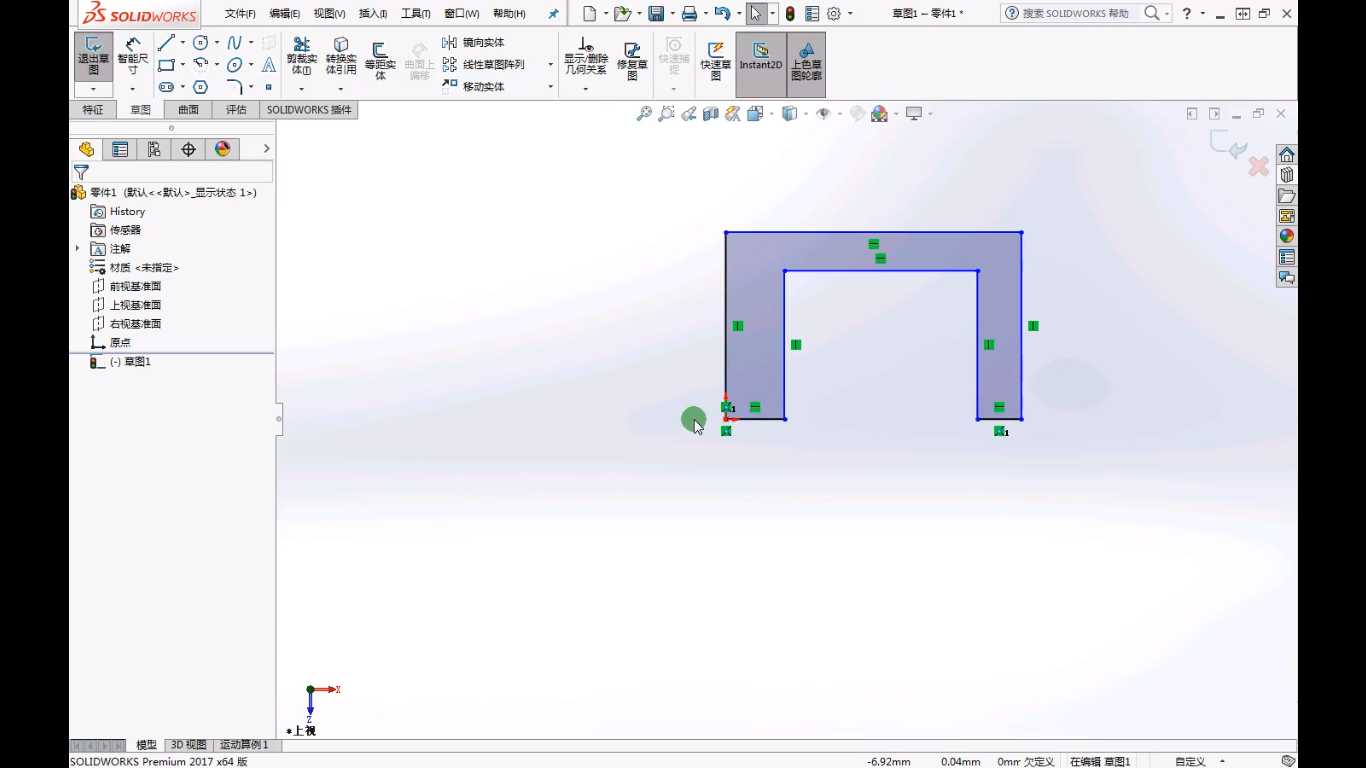

通过直线命令完成草图的绘制


画完之后按Esc进行结束直线的命令。

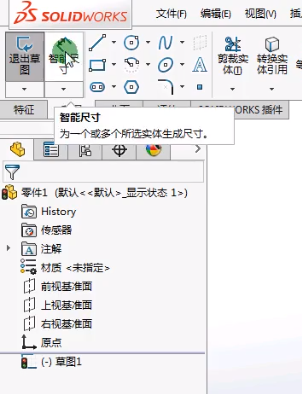

之后选择智能尺寸进行精确定义尺寸，具体使用方法为：点击智能尺寸命令后，将鼠标放在任意一条线段上，并点击向旁边方向拉，松开后即可出现输入尺寸数字的小窗口，然后输入就可以了。

线段与线段之间的间距的定义方法为：点击智能尺寸后，将鼠标放在其中一条线段的位置并点击，之后按住不放拉伸到另一条线段的位置上松开即可出现小窗口。

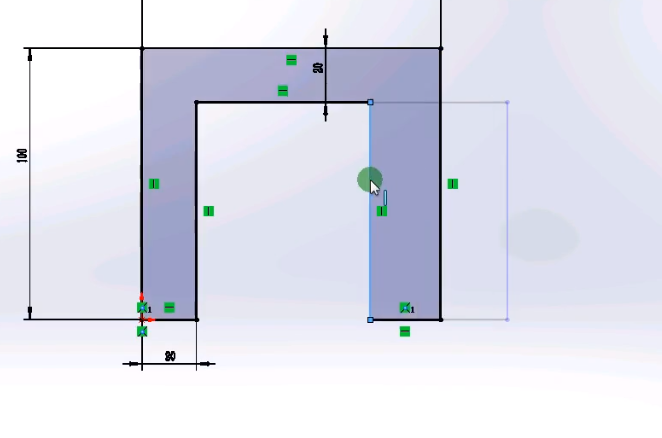

之后按下Esc退出智能尺寸命令，要使最右边的那一条线段拉到左边，则操作为：将鼠标放在最右边的线段上，点击左键不放，向左移动到指定位置后松开，即将该线段推拽到指定位置。之后智能尺寸的标定。

这样草图算是绘画完成了。

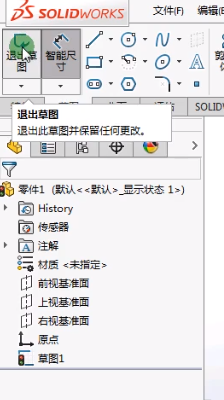

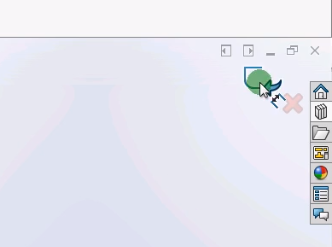

退出草图的方法为：1.单击右边的退出草图环境的按钮。2。点击左上角的退出草图按钮


之后系统会退出草图环境进入到三维视图的零件建模的环境当中。

定义深度等属性

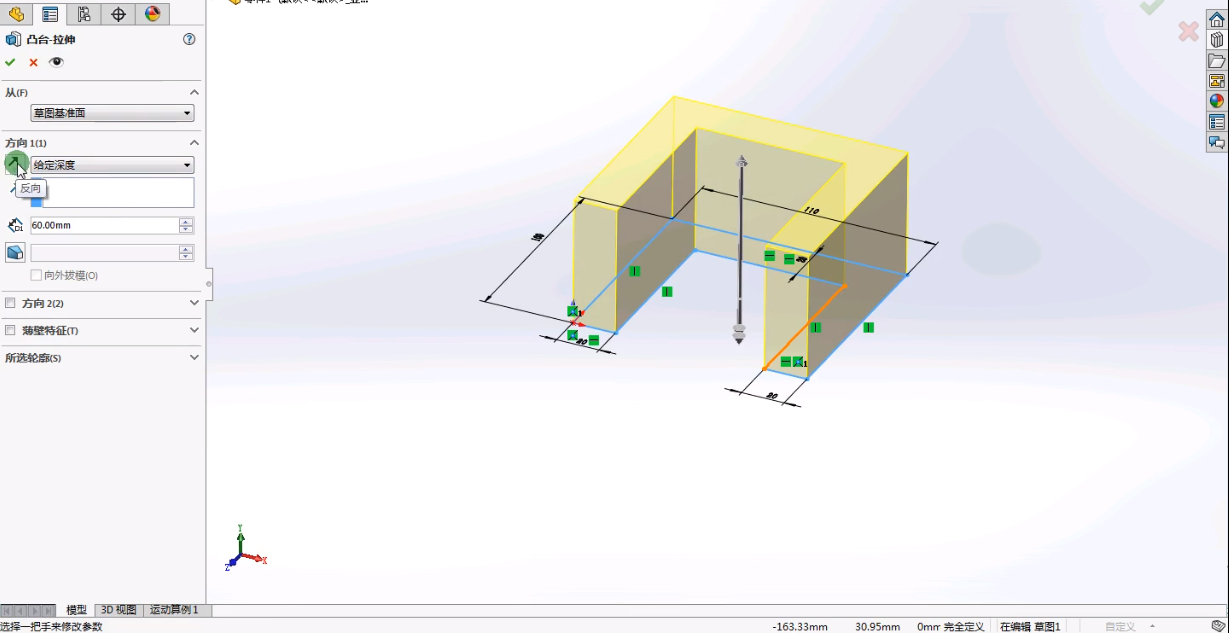

草图制作完成后会自动出现一个凸台拉伸的对话框，进行定义拉伸的属性。

定义方向

拉伸的方向可以

定义深度值

拉伸的深度值的定义可以直接进行点击箭头进行上下移动选择具体的尺寸，或者在拉伸的对话框中进行输入。

预览

进行旋转，360°查看图形是否达到要求。之后单击拉伸对话框中的对号进行完成这一属性。

添加其他特征

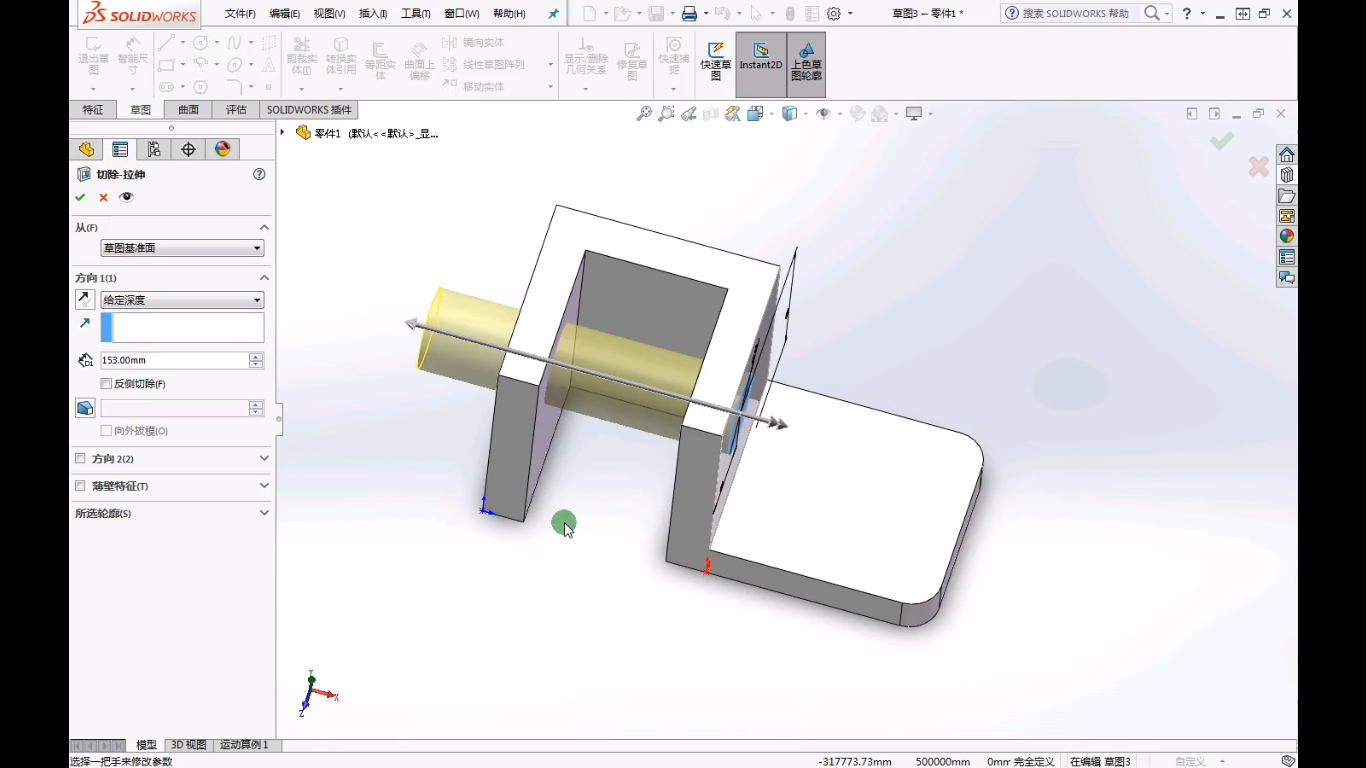

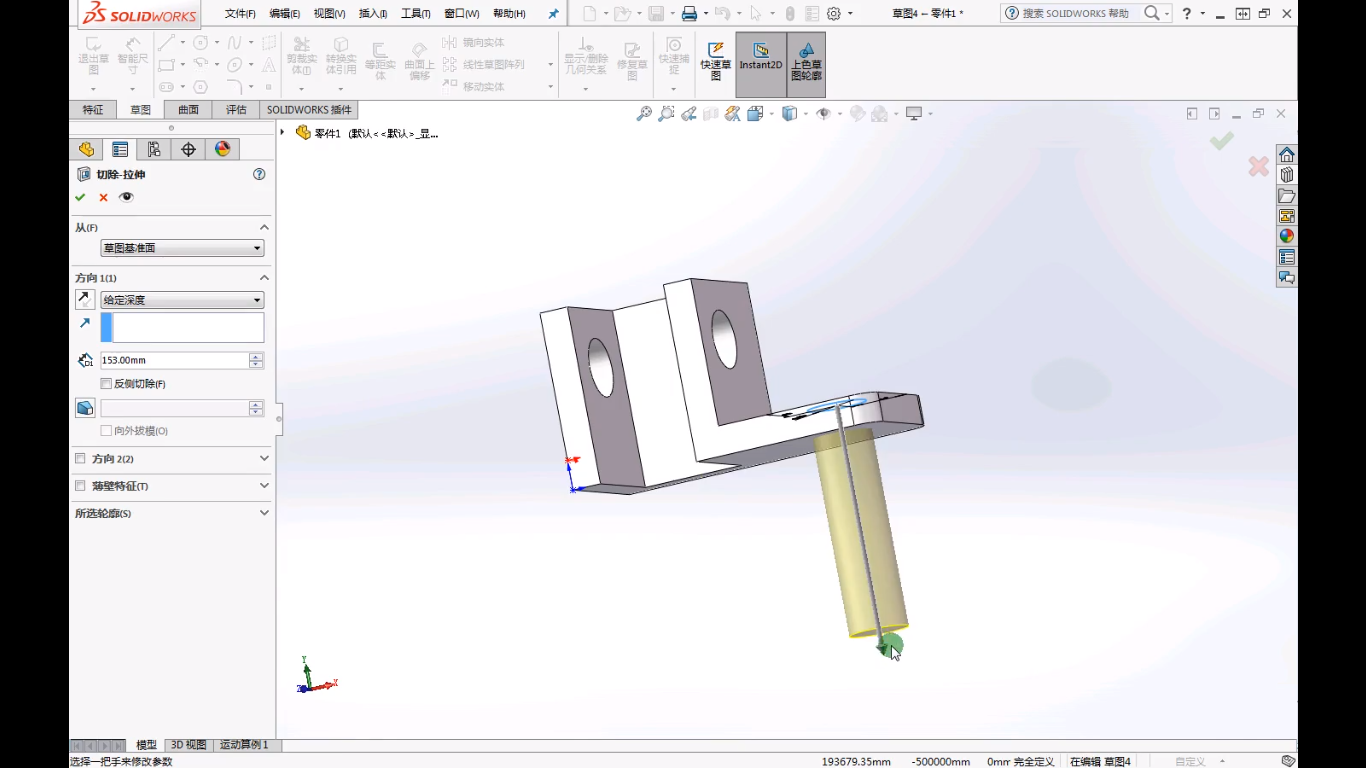

依旧按照从选择命令的步骤进行同样的操作完成其他部分的绘制。

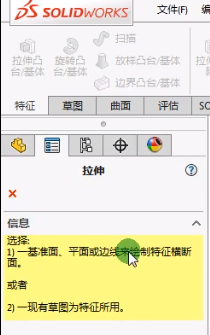

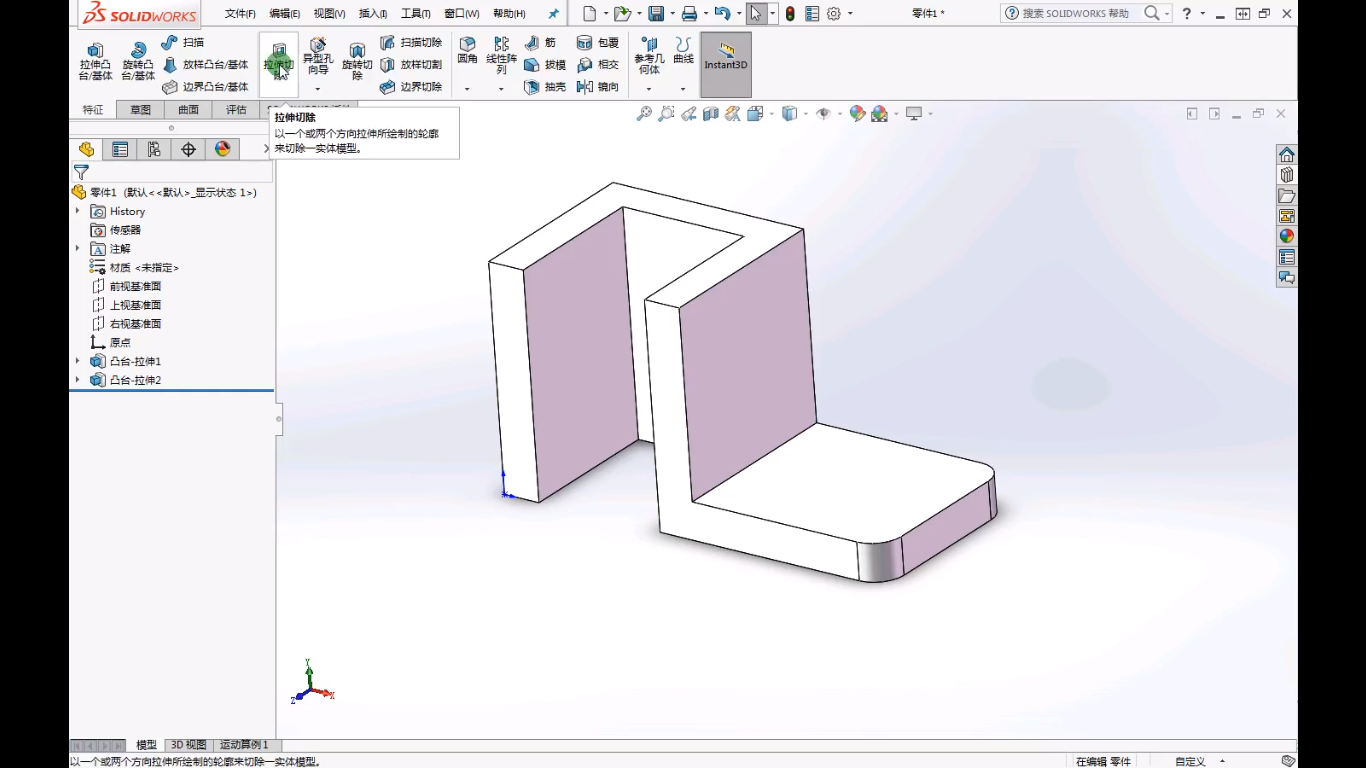

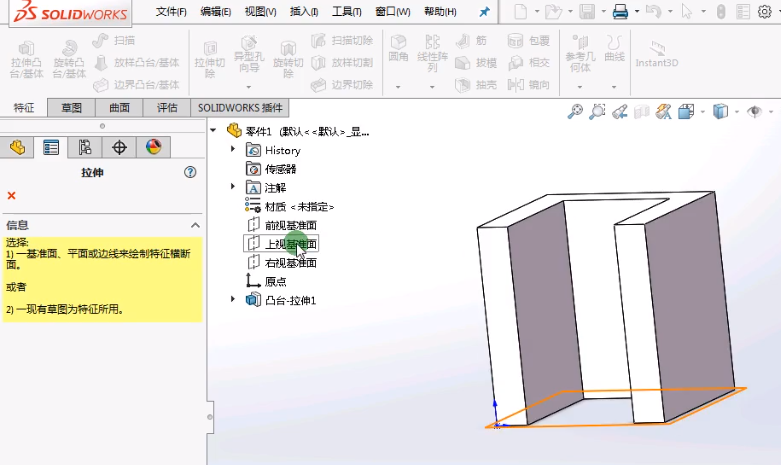

再次进行拉伸时会出现两个选择即图中所示，这里我们选择第一个。

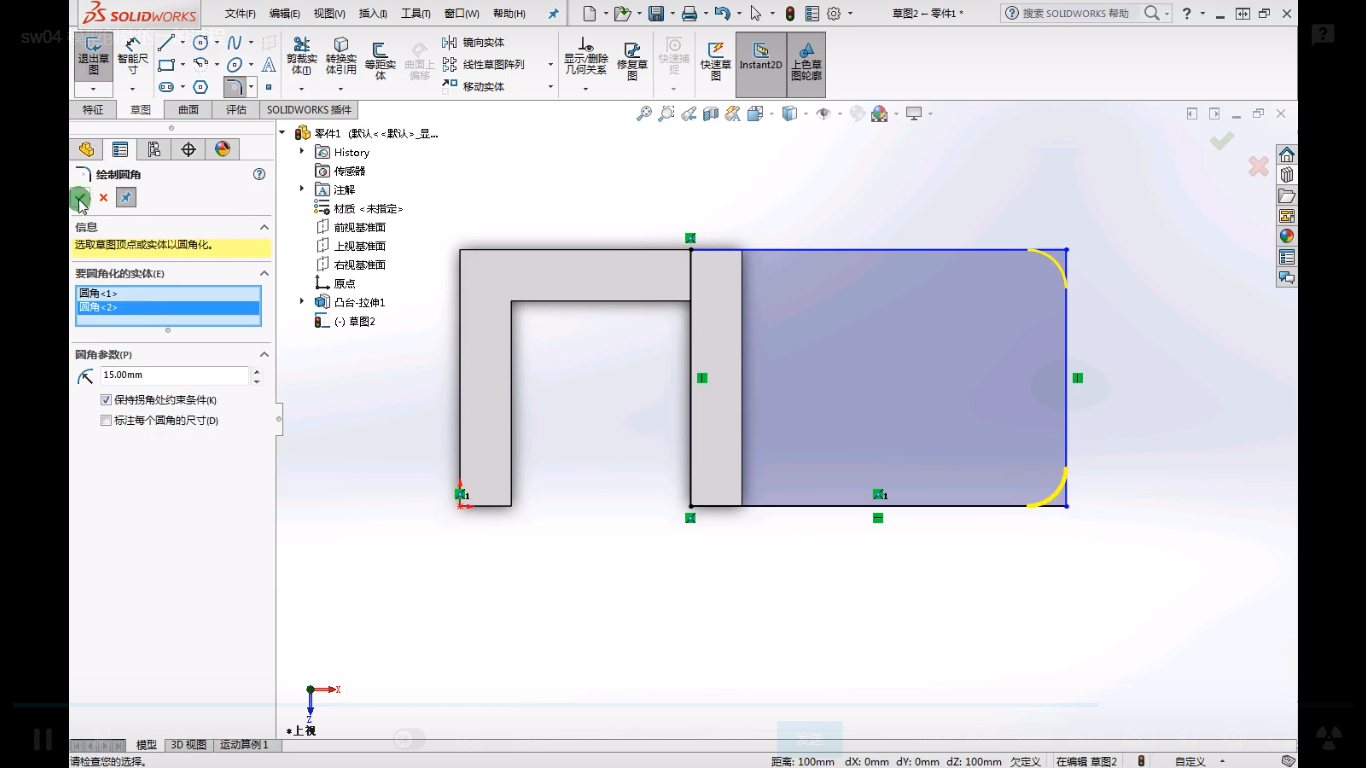

之后进入到草图的环境，并与之前的草图环境不太一样，看似三维实体建模的环境。原因是如果做的是第二个草图，软件并不会将草图平面正视与你，这时需要自己操作。按下键盘当中的 空格 并选择正视于命令。

之后进行绘画。





绘制过程中，可以转，并查看。

保存零件模型

保存到之前的自己新建的文件夹。

总结

绘制过程总的来分就是：绘制草图和特征设置两个过程。
