1、指令功能：DZRN K20000 K3000 X012 Y000
这是一个回原点指令，K20000表示刚开始回原点的脉冲频率，当检测到X12的上升沿后，脉冲输出频率降为3000（题目中以K3000表示）。当再检测到X12的下降沿后，脉冲输出停止。脉冲输出端为Y0。

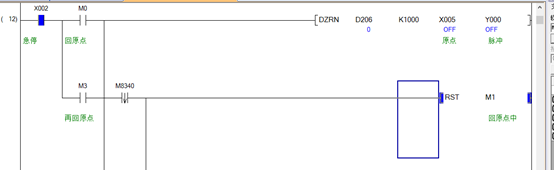

2、使用案例
在这里插入图片描述

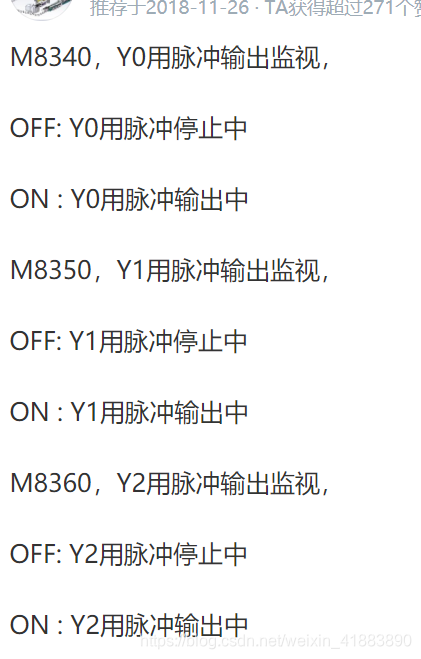

3、当Y0发脉冲M8340会亮，Y0发脉冲结束，M8340就会灭
在这里插入图片描述
