倍福PLC--测试汇川IS620N多圈绝对值编码器性质..

已于 2024-04-24 10:28:38 修改
阅读量687 收藏
点赞数 1
分类专栏： 倍福 文章标签： 倍福
于 2024-04-19 10:08:18 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41883890/article/details/137954870
版权
倍福 专栏收录该内容
313 篇文章 ¥239.90 ¥399.90
订阅专栏
本文详细介绍了汇川IS620N多圈绝对值编码器的特性，包括编码器位数、最大和最小值。测试结果显示该编码器在断电后会清零，表明它是一个依赖伺服电池记忆的假绝对值编码器。通过PLC程序的断电前后测试对比，阐述了编码器在NC系统中如何计算实际位置。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

型号：IS620N
编码器位数：8388608

最大：2149498568

最小：-2149498568

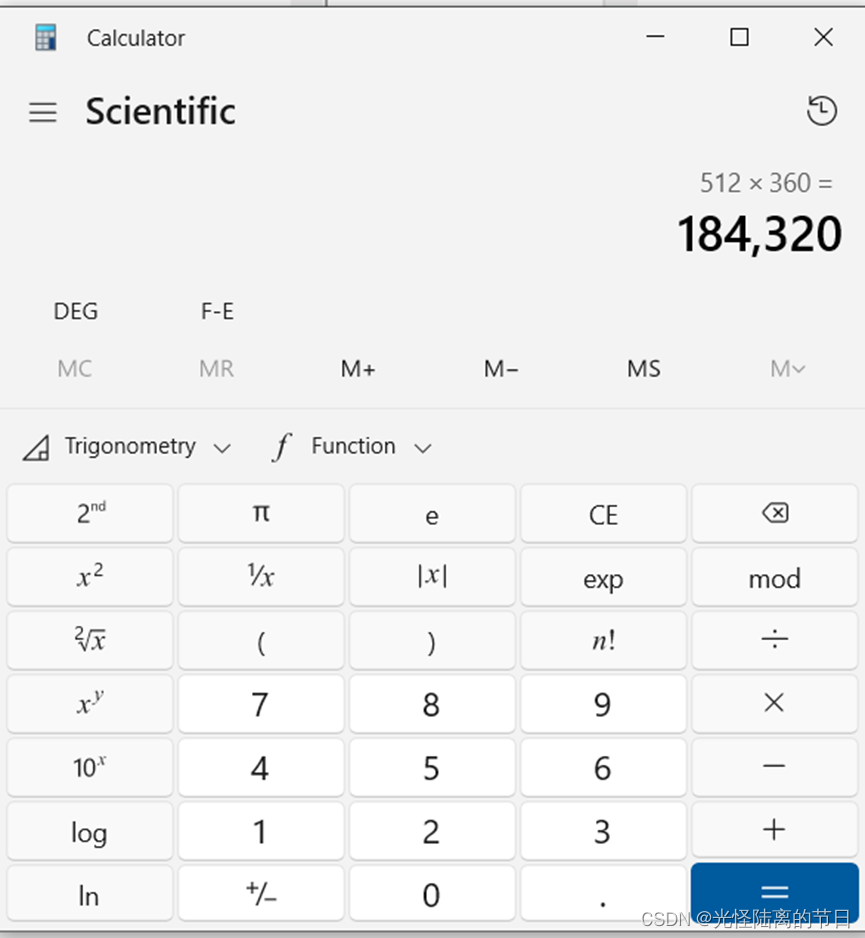

推出最大圈数为256*2=512圈

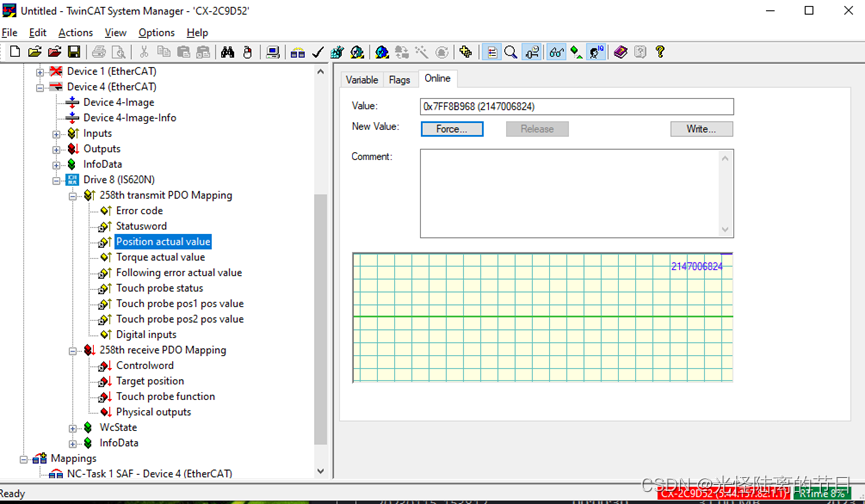

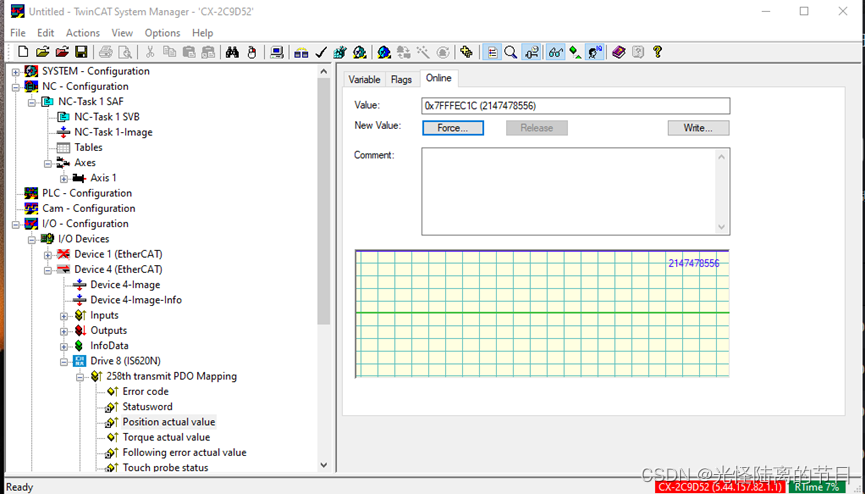

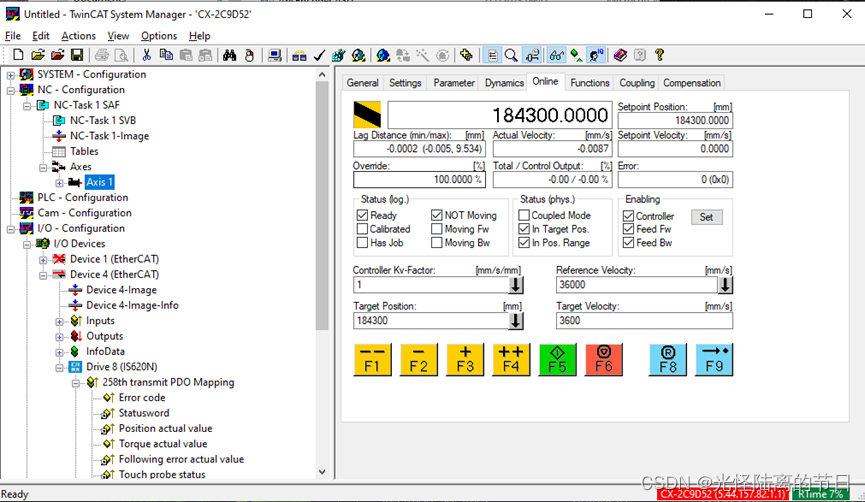

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

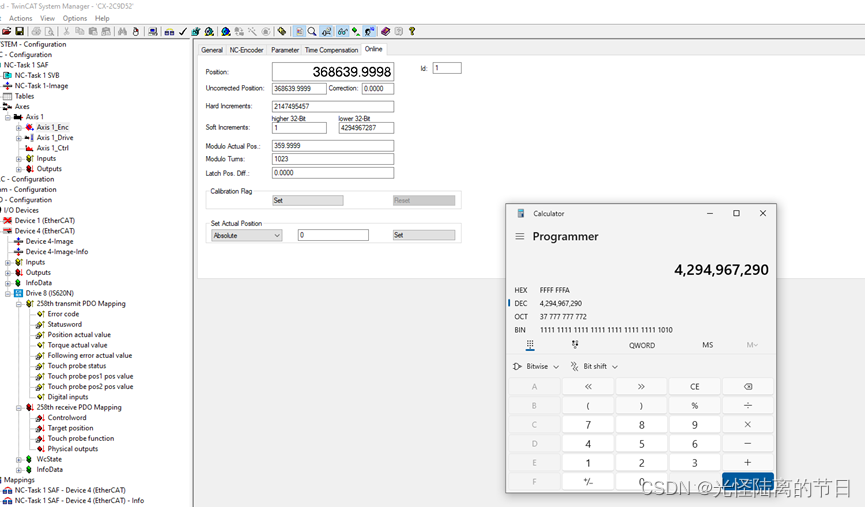

溢出：

在这里插入图片描述

汇川编码器结构组成：
共32位：其中精度站23位，圈数占9位，所以是838
