在前几篇文章中我想把一些基础的部分简单总结一下：首先是前两篇文章，学习一个mcu就要先对它的外设有初步的理解，还有要使用的HAL库，它相当于我们的代码与硬件之间连接的桥梁；这篇博客会总结一下429时钟树的一些知识，还有时钟配置函数；再之后可能还会总结基于SysTick的延时函数、程序执行流程、中断、DMA等。

1.时钟系统

1.1.时钟源

F429有5个时钟源：HSI，HSE，LSI，LSE，PLL(PLL，PLLI2S，PLLSAI)。HSI，HSE，PLL是高速时钟，LSI，LSE是低速时钟。HSE，LSE是外部时钟源。

LSI是低速内部时钟，32kHz左右RC振荡器，独立看门狗和自动唤醒单元。
LSE是低速外部时钟，32.768kHz石英晶体，RTC 的时钟源。
HSE是高速外部时钟，4MHz~26MHz，板子是25M。可以做为系统时钟或PLL输入。
HSI是高速内部时钟，16MHz，系统时钟或PLL输入。仅需几个微秒就能启动，但是精度差。当HSE故障时，HSI是备用时钟。
PLL主要作用是对时钟进行倍频，然后把时钟输出到各个功能部件，共有3个PLL：
a) 主PLL由HSE或者HSI提供时钟信号，有两个不同的输出时钟。第一个PLLCLK用于生成高速的系统时钟（最高180MHz）。第二个PLLQ为48M，用于USB OTG FS，随机数发生器和SDIO时钟。
b) PLLI2S在I2S和SAI1上实现高品质音频
c) PLLSAI用于SAI输入时钟，LCD_TFT接口时钟。

1.2.系统时钟SYSCLK计算

在这里插入图片描述

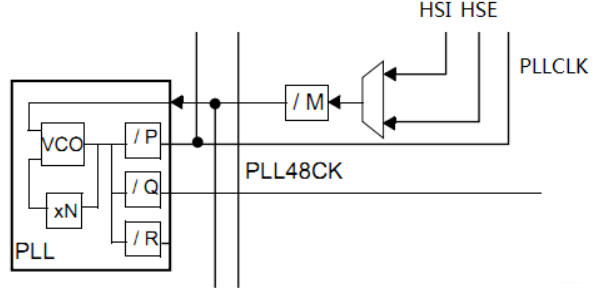

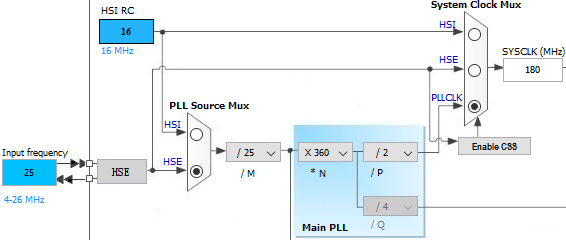

主PLL时钟来若自HSE，也就是25MHz的外部晶振，先经过分频系数为M的分频器，再经过倍频系数为N的倍频器，还需要经过分频系数为 P（第一个输出 PLLP）或者 Q（第二个输出 PLLQ）的分频器分频之后，最后生成最终的主PLL时钟。我们设置M=25，N=360，P=2，则生成的高速时钟 PLLP（也就是PLLCLK）为180MHz。下图为在CubeMX中配置主时钟，HSE可以由有源或无源晶振或提供。当使用有源晶振时，时钟从OSC_IN进入，OSC_OUT 悬空；选用无源晶振时，时钟从OSC_IN 和 OSC_OUT进入，并且要配谐振电容。
在这里插入图片描述

但是 USB OTG FS的情况比较特殊，必须使用 48M，Q=VCO输出时钟360/48=7.5，出现了小数这明显是错误。野火教程中将N设为336，PLLCLK=VCOCLK/2=168M，USBCLK=336/7=48M，也就是PLLCLK降频了。正点原子教程中选择超频的方法，设N=432，USBCLK=432/9=48M，此时PLLCLK=216MHz。

1.3.AHB和APB总线时钟

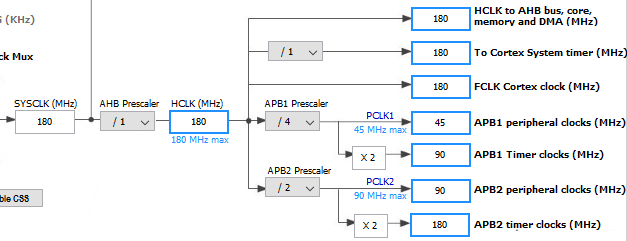

AHB总线时钟HCLk由SYSCLK经AHB预分频器分频后得到，分频系数由RCC_CFGR的HPRE 位设置，设为1分频，即HCLK=SYSCLK=180M。AHB上的外设有FSMC，RNG，DCMI，USB OTG FS，USB OTG HS，以太网MAC，DMA，SRAM，Flash，RCC，CRC，GPIO。
APB1总线时钟PCLK1由HCLK经低速APB预分频器得到，分频系数由RCC_CFGR 的PPRE1位设置，配置PCLK1=HCLK/4=45M。总线上的外设有UART2/3/4/5/7/8，DAC，PWR，CAN1/2，I2C1/2/3，I2S2/3，SPI2/3，RTC，TIM2/3/4/5/6/7/12/13/14。
APB2总线时钟PCLK2由HCLK经高速APB2预分频器得到，由RCC_CFGR的PPRE2位设置。PCLK2=HCLK/2=90M。总线上的外设有SPI1/4/5/6，TIM1/8/9/10/11，EXTI，SYSCFG，ADC1/2/3，USART1/6。
在这里插入图片描述

1.4.其它时钟

独立看门狗时钟源只能是低速LSI，32kHz左右。
RTC 时钟源可以选择 LSI，LSE，以及HSE分频后的时钟（通过 RCC_BDCR选择），一般选择 LSE，即外部32.768Khz。
MCO1和MCO2分别是向PA8和PC9输出时钟。MCO1的四个时钟来源分别为：HSI/LSE/HSE/PLL；MCO2的四个时钟来源分别为：HSE/PLL/SYSCLK/PLLI2S，最大不超过100MHz。
I2S时钟源可以是PLLI2S_R 时钟或外部时钟I2S_CKIN（通过寄存器I2SSRC选择），原子的教程播放音频用的SAI，没用I2S。
LCD-TFT（LTDC）接口时钟唯一来源是PLLSAI_R。
SAI1_A的时钟，通过寄存器SAI1ASRC选择内部PLLSAI_Q、PLLI2S_Q或外部I2SCKIN作为时钟。原子教程使用SAI1_A驱动 WM8978，时钟来自PLLSAI_Q。
