Unity(5)-UGUI(1)

UGUI是什么

Unity图形用户界面Unity Graphical User Interface是Unity4.6以上版本新加入的界面显示系统。

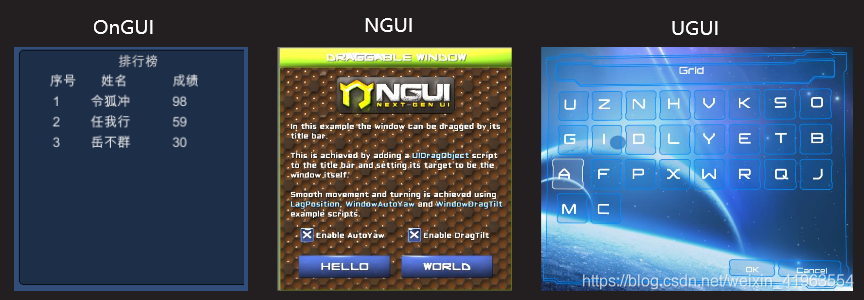

Unity界面发展史

与OnGUI对比

• 全新的布局系统：Rect Transform、Layout Group
• 强大的时间机制：鼠标指针类、拖拽类、点选类、输入类
• 最佳的执行效能：减少了GPU负担

与NGUI对比

• 由NGUI创始人参与开发
• 自适应系统更完善
• 更方便的深度处理
• 淡化了Atlas，直接使用Sprite Packer
• UGUI没有Tween组件
• 开发效率暂时低于NGUI

基础控件

Canvas画布

• 简介
  画布，绘制UI元素的载体，所有UI元素必须在Canvas之下。UI元素的绘制顺序依赖于层次面板中的顺序。
• 属性
• Render Mode渲染方式
  • Screen Space-Overlay覆盖模式：UI元素将绘制在其他元素之前，且绘制过程独立于场景元素和摄像机设置，画布尺寸由屏幕大小和分辨率决定。
    • Pixel Perfect完美像素：若勾选，则会锐化屏幕显示效果。
    • Sort Order渲染顺序：在多个Canvas中，值越大越渲染到最上层。
  • Screen Space-Camera摄像机模式：提供UICamera，Canvas对象绘制在一个与摄像机固定距离的平面上，且绘制效果受摄像机参数的影响。
    • Render Camera渲染摄像机
    • Plane Distance平面与摄像机的距离
    • Sorting Layer排序层：通过Edit–Project Settings-Tags and Layers调整Canvas渲染顺序。
  • World Space世界空间模式：画布渲染于世界空间，与场景中其他3D物体性质相同。

Rect Transform

• 简介
  派生自Transform，在UGUI控件上代替原有变换组件，表示一个可容纳UI元素的矩形。
• 属性
  • Pos：控件轴心点相对于自身锚点的位置。
  • Anchor锚点：UI元素的4个顶个与锚点的间距保持不变锚点总是相对于父级，不能超越父物体范围
    表示点–> PosX PosY Width Hight
    表示拉伸–>Left Right Top Bottom
  • Pivot轴心点：移动、旋转与缩放都围绕轴心点发生变化，0,0为左下顶点，1,1为右上顶点。


• 属性
  • Image Type贴图类型：
    • Simple简单
      • Preserve Aspect 保持贴图原始比例
      • Set Native Size将贴图设置为原始尺寸
    • Sliced 切割
      • Fill Center填充中部区域，如果取消中部区域为透明
    • Tiled平铺
      • 保持图片原始尺寸，从左下角重复多次填充空白
    • Filled填充
      • 可以呈现出从空白到完整填充的过程

Text 文本标签

• 属性
• Character 字符
• Font 字体
• Font Style 样式
• Font Size 大小
• Line Spacing 行间距
• Rich Text 是否使用富文本样式
• Paragraph 段落
• Alignment 对齐方式
• Horizontal / Vertical Overflow 水平 / 垂直 溢出
• Best Fit 大小自适应 范围在Min Size 与Max Size之间
• Color 颜色
• Material 材质
• 富文本语法

<b>粗体</b>
<i>斜体</i>
<size=14>字号</size>
<color=green>颜色</color>

效果：

NGUI图文混排可参照该博客：https://blog.csdn.net/qq992817263/article/details/51000744

Button 按钮

• 属性
• Interactable 是否启用交互
• Transaction 过渡方式
  • Color Tint 颜色过渡
  • Normal 正常 Highlighted 高亮 Pressed 点击
  • Disabled 禁用 Multiplier 颜色倍数
  • Fade Duration 变化时间
  • Sprite Swap 精灵切换过渡
  • Animation 动画过渡
  • Navigation 导航
    • Horizontal 水平导航
    • Vertical 垂直导航
    • Automatic 自动导航
    • Explicit 显示导航
  • visualize 可视化–显示导航路径

Input Field 输入框

• 属性
• Character Limit 字符数量限制
• Content Type 内容类型
  • Standard 标准 Autocorrected 自动验证
  • Integer Number 数字 Decimal Number 小数
  • Alphanumeric 字母数字 Name 姓名
  • Email Address 邮件地址 Password 密码
  • Pin 仅输入整数，用*隐藏字符
  • Custom 自定义
• Line Type 行类型
  • Single Line 单行
  • Multi Line Submit 多行文本，回车提交
  • Multi Line Newline 多行文本，回车换行
• Caret Blink Rate 光标闪烁速度
• Selection Color 选择的字符颜色

Toggle开关

• 属性
• Is On 复选框的选中状态
• Toggle Transaction 状态改变时，是否启动过渡效果
• Graphic 切换的背景图片
• Group 单选组

Slider 滑块

• 属性
• Fill Rect 填充矩形区域
• Handle Rect 手柄矩形区域
• Direction 手柄方向
• Min/Max Value 最小/最大值
• Whole Numbers 整数数值
• Value 数值

Scrollbar 滚动条

• 属性
  • Size 手柄大小
  • Number of Steps 从开始 滑动 到末尾的步骤

Dropdown
