matlab画图双坐标轴和多坐标轴代码

        matlab的绘图模块相比于其他软件要好看很多，可以使用句柄画出很漂亮的图，下面介绍plot画单坐标轴图和双坐标轴图，另附上多坐标轴图的代码下载

一、单坐标轴图

     直接使用plot(x,y)即可，x为横坐标的矩阵，y为纵坐标的矩阵，具体用法参见https://blog.csdn.net/sinat_21026543/article/details/80215281，写的特别详细，建议大家去看看

二、双坐标轴图

在matlab中双坐标轴图的画法通常使用plotyy函数，具体用法：

1.plotyy（X1,Y1,X2,Y2）：以左、右不同纵轴绘制X1-Y1、X2-Y2两条曲线。
2.plotyy（X1,Y1,X2,Y2,FUN1）：以左、右不同纵轴把X1-Y1、X2-Y2两条曲线绘制成FUN1指定形式的两条曲线。
3.plotyy（X1,Y1,X2,Y2,FUN1，FUN2）：以左、右不同纵轴把X1-Y1、X2-Y2两条曲线绘制成FUN1、FUN2指定的不同形式的两条曲线。
4.[AX,H1,H2]=plotyy(...)：返回AX中创建的两个坐标轴的句柄以及H1和H2中每个图形绘图对象的句柄。AX（1）为左侧轴， AX（2）为右侧轴。
如果是直接使用plotyy效果不是很理想，因此一般都是用最后一个，其中使用方法为：

[AX,H1,H2]=plotyy(t1,a1,t2,a2,'plot');

（1）设置双y轴的刻度

设置横坐标为0：10：100，也就是0-100，间隔取10，左右轴坐标分别为0-500和0-10000

set(AX(1),'XTick',[0:10:100]，'yTick',[0:50:500])  %设置左边Y轴的刻度
set(AX(2),'XTick',[0:10:100]，'yTick',[0:50:1000])  %设置右边Y轴的刻度

（2）添加标注

添加横纵坐标轴的名称，横坐标为x，纵坐标分别为a1、a2

HH1=get(AX(1),'Ylabel');
set(HH1,'String','a1')
HH2=get(AX(2),'Ylabel');
set(HH2,'String','a2')

或者如下，效果是一样的

set(get(AX(1),'Ylabel'),'String','a1')
set(get(AX(2),'Ylabel'),'String','a2')

（3）调整图像线形和粗细

左轴的为实线，粗细为2，颜色为红色；右轴的为虚线，粗细为2，颜色为绿色

set(H1(1),'LineStyle','-','LineWidth',2,'color','r')
set(H2(1),'LineStyle',':','LineWidth',2,'color','g')

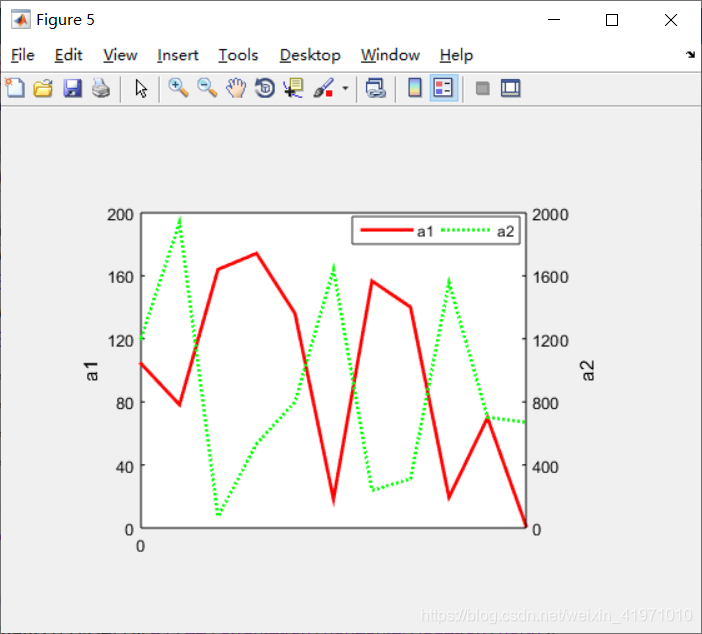

（4）具体实例如下：

对应的代码

clc
clear
close all
t1=(0:10:100);t2=t1;t3=t1;t4=t1;
a1=rand(1,11)*200;
a2=rand(1,11)*2000;
a3=rand(1,11)*100000;
a4=rand(1,11)*0.0001;
figure(5)
hold on
[AX,H1,H2]=plotyy(t1,a1,t2,a2,'plot');
set(AX(1),'XColor','k','YColor','k')
set(AX(2),'XColor','k','YColor','k')
HH1=get(AX(1),'Ylabel');
set(HH1,'String','a1')
HH2=get(AX(2),'Ylabel');
set(HH2,'String','a2')
set(AX(1),'xlim',[0,100],'xtick',[0,200,400,600,800,1000])
set(AX(1),'ylim',[0,200],'ytick',[0,40,80,120,160,200])
set(AX(2),'xlim',[0,100],'xtick',[0,200,400,600,800,1000])
set(AX(2),'ylim',[0,2000],'ytick',[0,400,800,1200,1600,2000])
set(H1(1),'LineStyle','-','LineWidth',2,'color','r')
set(H2(1),'LineStyle',':','LineWidth',2,'color','g')
set(gca,'Position',[0.2 0.2 0.55 0.6])
hold on
legend boxoff
lgd1=legend([H1(1),H2(1)],'a1','a2','orientation','horizontal','location','north');
ah=axes('position',get(gca,'position'),'visible','off');

三、多坐标轴图

有的时候需要画多个坐标轴，这时候就需要根据自己的需求进行调节，具体实例效果如下：

代码https://download.csdn.net/download/weixin_41971010/16728944
