量子计算 13 经典通用门 (Classical Universal gates)

上回书说到，想要搭建量子计算机，也就是要涉及量子电路，那应该采取什么样的量子门呢？哪些门能完成所有的计算呢？

本回书，先来讨论经典的通用门，有些门(reversible)也可以用在量子电路里面，这就是下回书的主题啦。

首先介绍经典通用门，是怎么实现任意的布尔函数(Boolean function)： f : { 0 , 1 } n → { 0 , 1 } f:\{0,1\}^n\rightarrow \{0,1\} f:{0,1}n→{0,1}; 然后介绍可逆通用门；因为这些通用门实现任意逻辑函数需要ancilla bits，最后介绍可以将使用的ancilla bits复位的Uncomputing。

1 经典通用门 (Universal gates)

Theorem： { AND , OR , NOT } \{\text{AND}, \text{OR}, \text{NOT}\} {AND,OR,NOT} is universal.

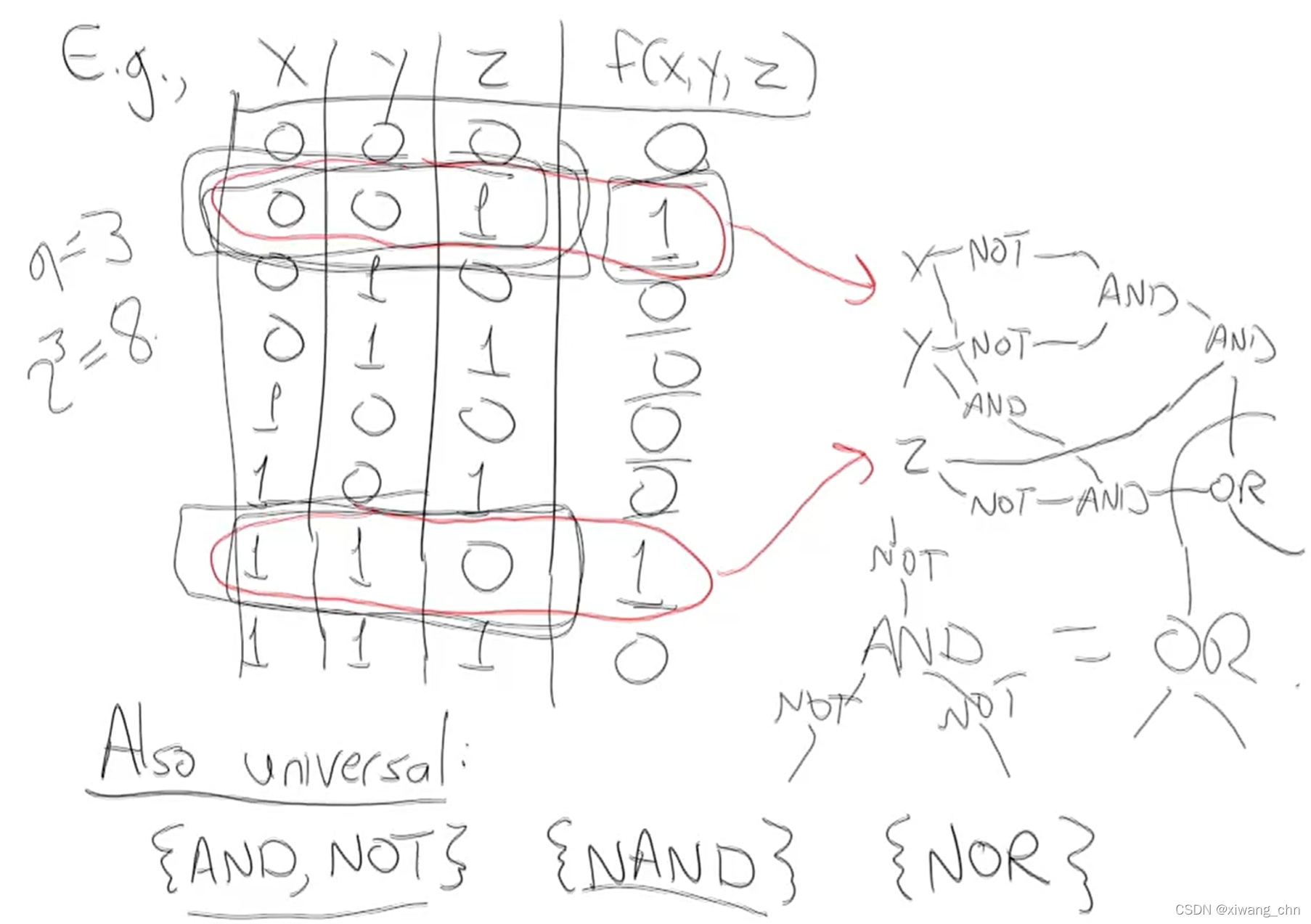

Proof: Given any f : { 0 , 1 } n → { 0 , 1 } f: \{0,1\}^n\rightarrow\{0,1\} f:{0,1}n→{0,1}, look at its truth table.

大概的意思就是，任意给一个如图所示的函数，把结果为1的输入$x,y,z$，用用NOT表示0，用AND表示一组$x,y,z$，用OR表示几组$x,y,z$一起，就可以实现该函数，所以 { AND , OR , NOT } \{\text{AND}, \text{OR}, \text{NOT}\} {AND,OR,NOT} 是通用的。

另外， { AND , NOT } \{\text{AND}, \text{NOT}\} {AND,NOT} 也是通用的，因为OR可以由他俩构成，也如上图所示；单个的与非门 { NAND } \{ \text{NAND}\} {NAND}和或非门 { NOR } \{ \text{NOR}\} {NOR}也是通用的；

而 { AND , OR } \{\text{AND}, \text{OR}\} {AND,OR}不是通用的，因为这两个门组成的函数一定是Monotone (单调)的，因为当我将输入从0变成1的时候，结果一定不会从1变成0。

另外 { NOT , XOR } \{\text{NOT}, \text{XOR}\} {NOT,XOR}，即非门和异或门，也不通用的，因为异或相当于(x+y)mod2，而非相当于(x+y)mod2，而与相当于xy，所以可以看到这俩门只能进行线性运算，缺了xy不能进行非线性计算。

2 可逆通用门

由计算热力学(thermodynamics of computation)兴起的，想探索计算耗费能量，最后知道，擦除bit才会额外耗费热量，而擦除的bit也不是凭空消失了，根据物理上可逆的原则，其实可以知道bit只是转化成了热量的形式耗散掉了，但是这似乎和可逆通用门关系不大。

什么是可逆门？

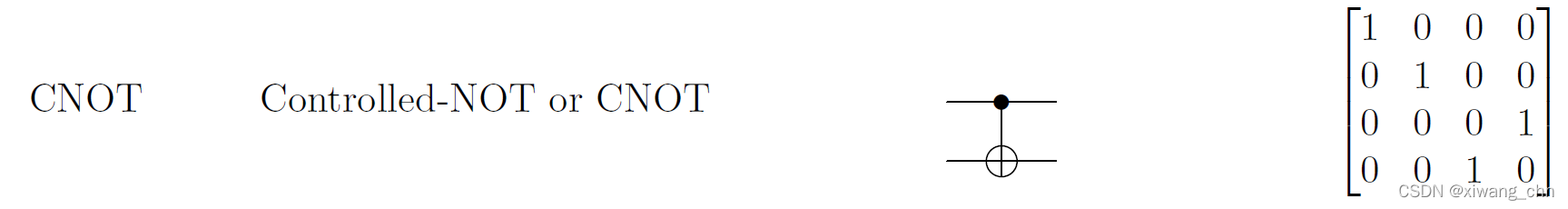

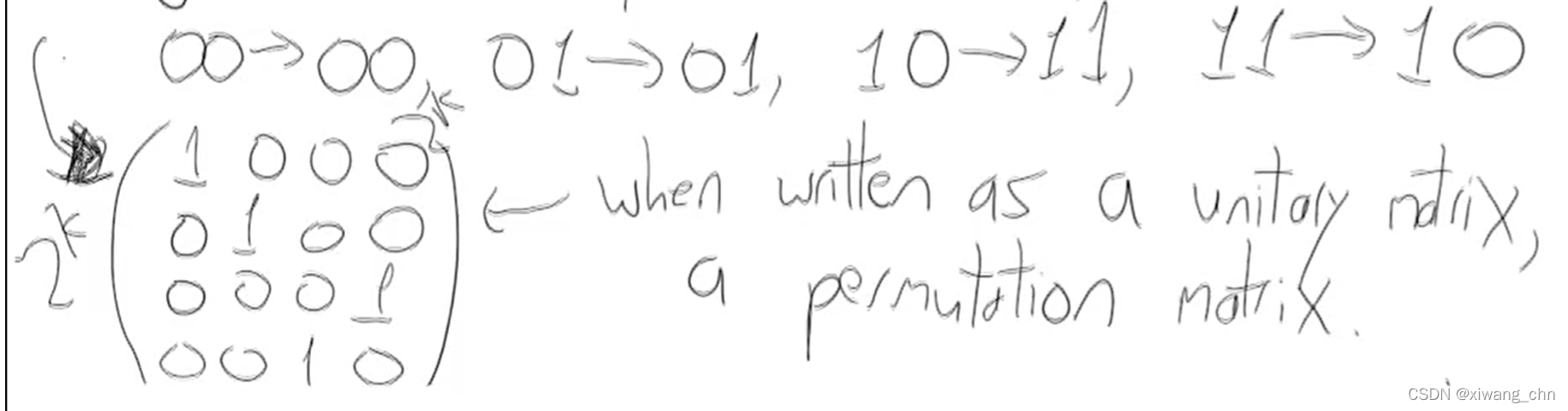

一个k-bit的可逆门就是k-bit string的一个排列间的映射(permutation)，一对一的将前后的状态对应起来，也能对应回去，所以可逆；比如一个CNOT门，$\text{CNOT}|x,y⟩=|x,x\oplus y⟩$，其就相当于一个permutation矩阵，这里的permutation相当于是原始状态与其重新排列后的状态一一对应，并不仅仅是01本身的0和1的位置转变：

没有2-bit的通用可逆门

列举检查一下即可；2-bit可逆门都是NOT，CNOT，SWAP的组合；甚至不能实现一个AND门；

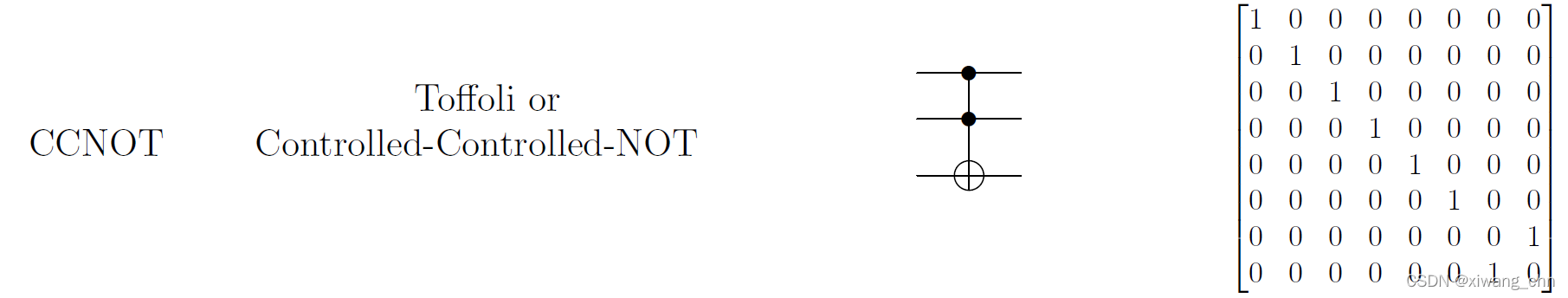

Toffoli/CCNOT门 (3-bit 通用可逆门)

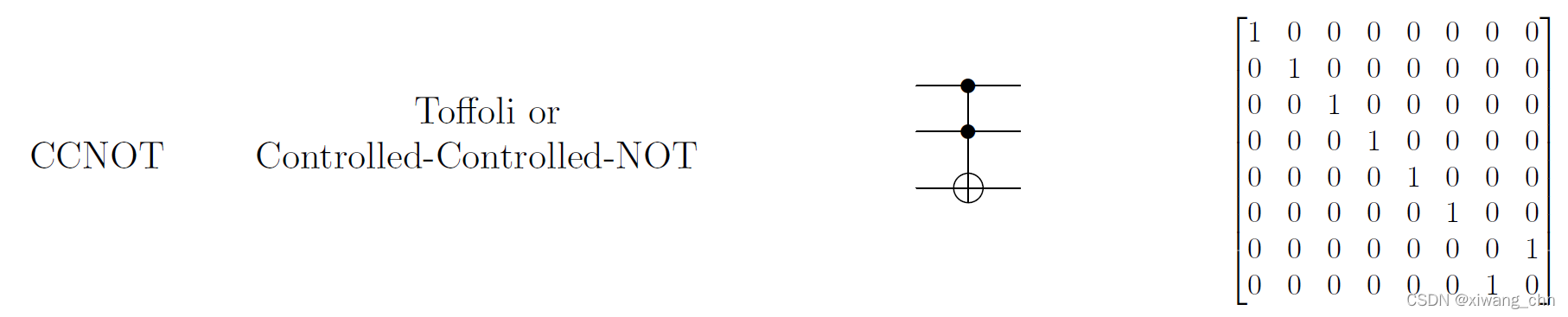

Toffoli或者CCNOT，跟CNOT相似，即前两个bit为真，则翻转第三个bit：$|x,y,z⟩\to |x,y,z\oplus xy⟩$；

通过设置前两个bit为1，可以实现NOT门：$|1,1,z⟩\to |1,1,z\oplus 1⟩$；通过设置第三个bit为0，可以实现AND门：$|x,y,0⟩\to |x,y,0\oplus xy⟩$；这里面异或门$\oplus$的性质见附录；所以Toffoli门或CCNOT门是通用门。

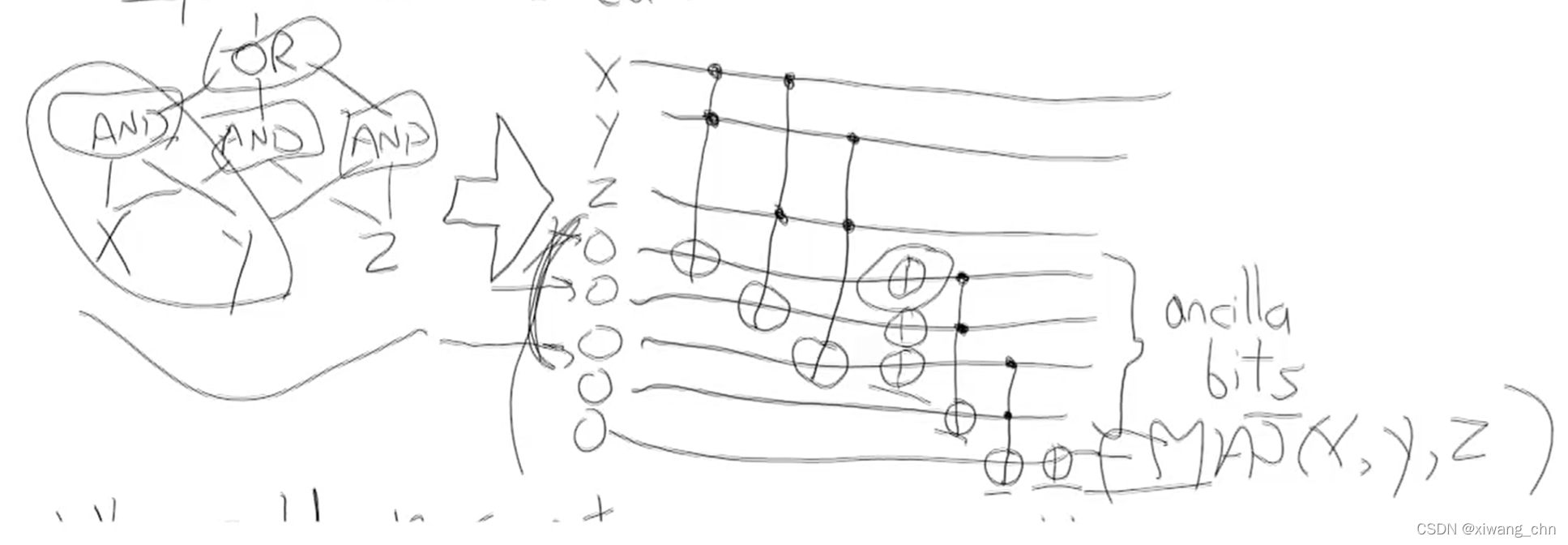

如图，通过Toffoli门可以实现MAJ(x,y,z)函数，即取主要的输出，MAJ(0,0,1)=0。但是MAJ是不可逆的操作，为什么是由可逆的Toffoli门组成的呢？因为多了一些辅助的ancilla bits或称garbage bits，这些辅助的bits使得这个电路是可逆的。

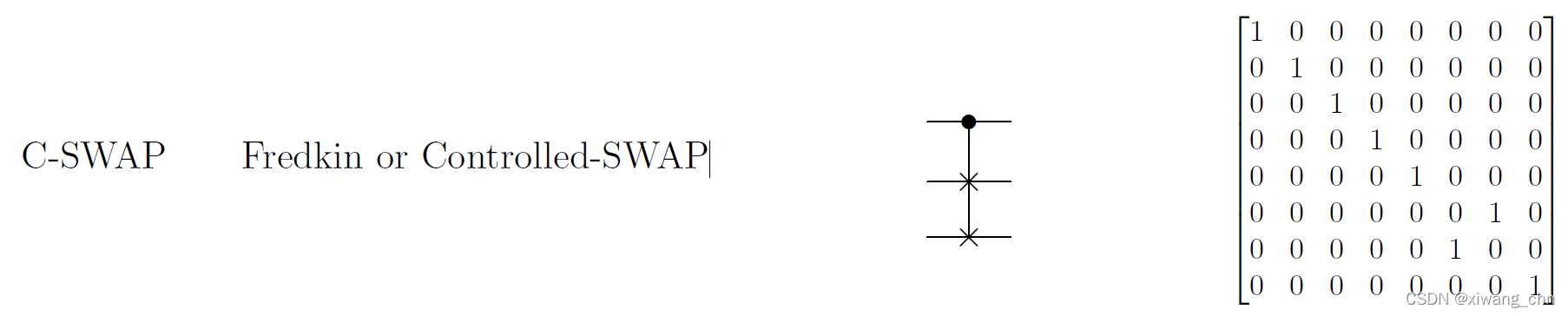

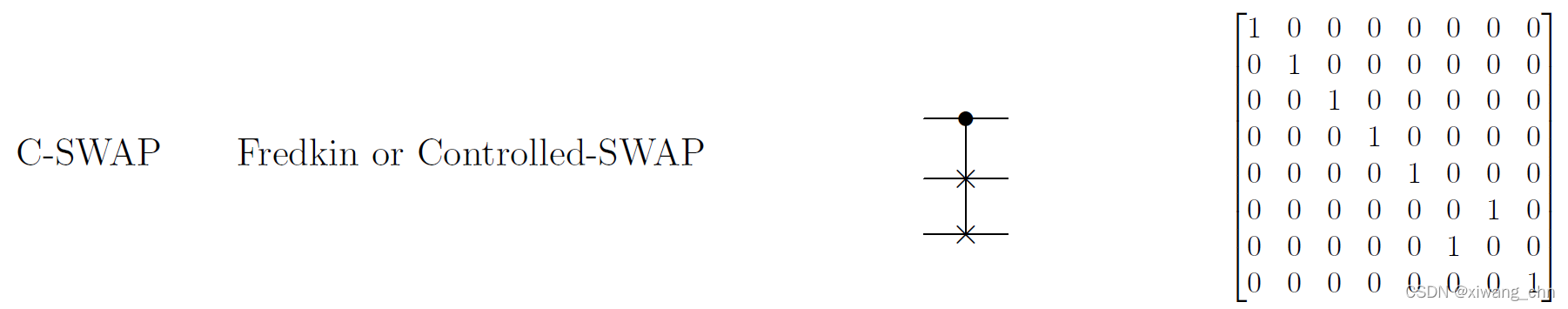

Fredkin/CSWAP门 (3-bit 通用可逆门)

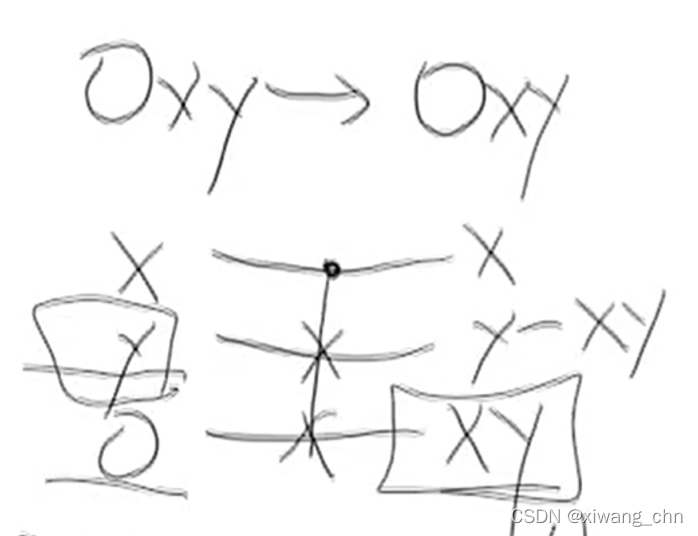

如图，可以实现$x\text{AND}y$的操作

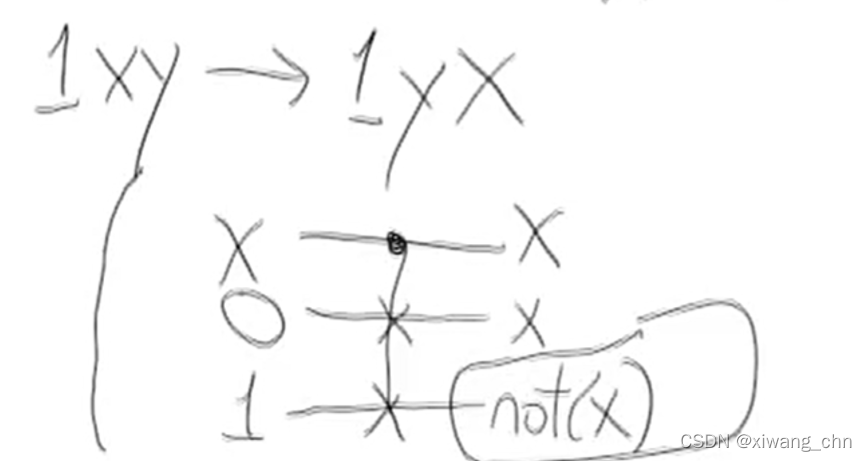

如图，可以实现$\text{NOT}x$的操作

所以，Fredkin/CSWAP门是通用可逆门。

但是Fredkin/CSWAP门有个限制，就是不能改变1的数量，因为只能作一个交换，也就是保持hamming weight不变，所以Fredkin/CWAP能实现所有Boolean function，但不能实现所有Reversible transformation

3 Uncomputing

Toffoli门(Fredkin不是)，可以在更广义的情况下作为通用门，即对 { 0 , 1 } n \{0,1\}^n {0,1}n的任意permutation $\sigma$，或任意reversible transformation，都可以仅用Toffoli门实现$$|x⟩\to |\sigma (x)⟩$$ 如果要用到一些Ancilla或Garbage bits的话，要在计算结束的时候把他们复原。

Proof part I

给定任意布尔电路$\mathcal{C}$(不一定可逆)，可以用Toffoli电路实现以下可逆转换：
$$|x,a⟩\to |x,a\oplus \mathcal{C}(x)⟩$$，采用如下图所示的uncomputing的技术

在这里电路$\mathcal{C}$和${\mathcal{C}}^{-1}$显然可以由可逆通用的Toffoli电路实现，计算的结果在中间用CNOT存储起来，最下面的bit可以更泛化为$|a⟩$，则此uncomputing电路：$$|x,a⟩\to |x,a\oplus \mathcal{C}(x)⟩$$当然$a=0$的时候$0\oplus \mathcal{C}(x)=\mathcal{C}(x)$，也就是$|x,0⟩\to |x,\mathcal{C}(x)⟩$

这里的前提是$\mathcal{C}(x)$不是量子的，因为qubit根据不可克隆定理是复制不了的。

Proof part II

现在要做$|x⟩\to |\sigma (x)⟩$

也就是从$|x,0^n⟩\to |\sigma (x),0^n⟩$

通过Proof I中的uncomputing可以得到：$|x,0^n⟩\to |x,\sigma (x)⟩$，SWAP一下就得到了$|\sigma (x),x⟩$，然后再用uncomputing算一下${\sigma }^{-1}$就得到了$|\sigma (x),x\oplus {\sigma }^{-1}(\sigma (x))⟩$，也就是$|\sigma (x),x\oplus x⟩=|\sigma (x),0^n⟩$，证明完毕。

4 可逆运算与加密运算的矛盾？

从Proof I里面的uncomputing，我们看到运算$|x⟩\to |\sigma (x)⟩$貌似很容易就能逆过来，如果这样那就没法加密了，因为加密的前提就是逆运算不好算。不过注意的是上面的具体计算是$|x,a⟩\to |x,a\oplus \sigma (x)⟩$，即要知道$x$才能进行运算，那都要知道$x$了也就没有逆运算的必要了。

附录：常见门操作

• 与AND：$AB$

• 或OR：$A+B$

• 非NOT：$\bar{A}$

• 异或XOR：相同为0，不同为1；与0异或不变，与1异或翻转；$(A+B)\text{mod}2$；$A\oplus B=A\bar{B}+\bar{A}B$；满足异或结合律；

• 与非：AND NOT

• 或非：OR NOT

• CNOT: $\text{CNOT}|x,y⟩=|x,x\oplus y⟩$


• Toffoli, CCNOT: $|x,y,z⟩\to |x,y,x\oplus xy⟩$


• Fredkin or CSWAP
