本文介绍了在设计异步一百进制加法计数器时遇到的74160芯片触发方式的误解，以及如何避免由此导致的设计问题。通过分析74160的工作原理，指出直接连接低位计数器的RCO到高位的CLK会导致计数错误，并提出了解决方案，即利用低位计数器的输出状态设计组合逻辑电路来正确实现进位功能。

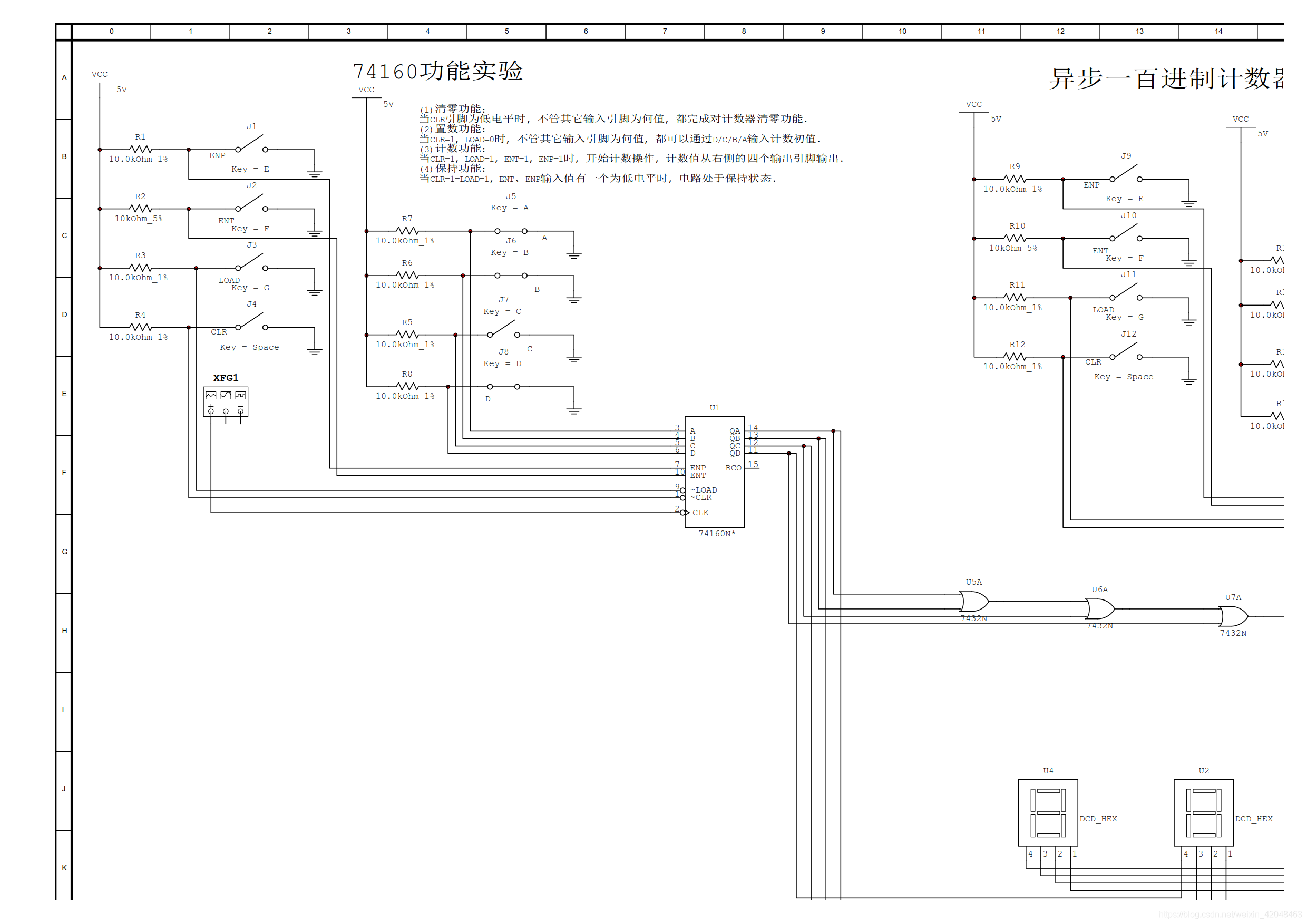

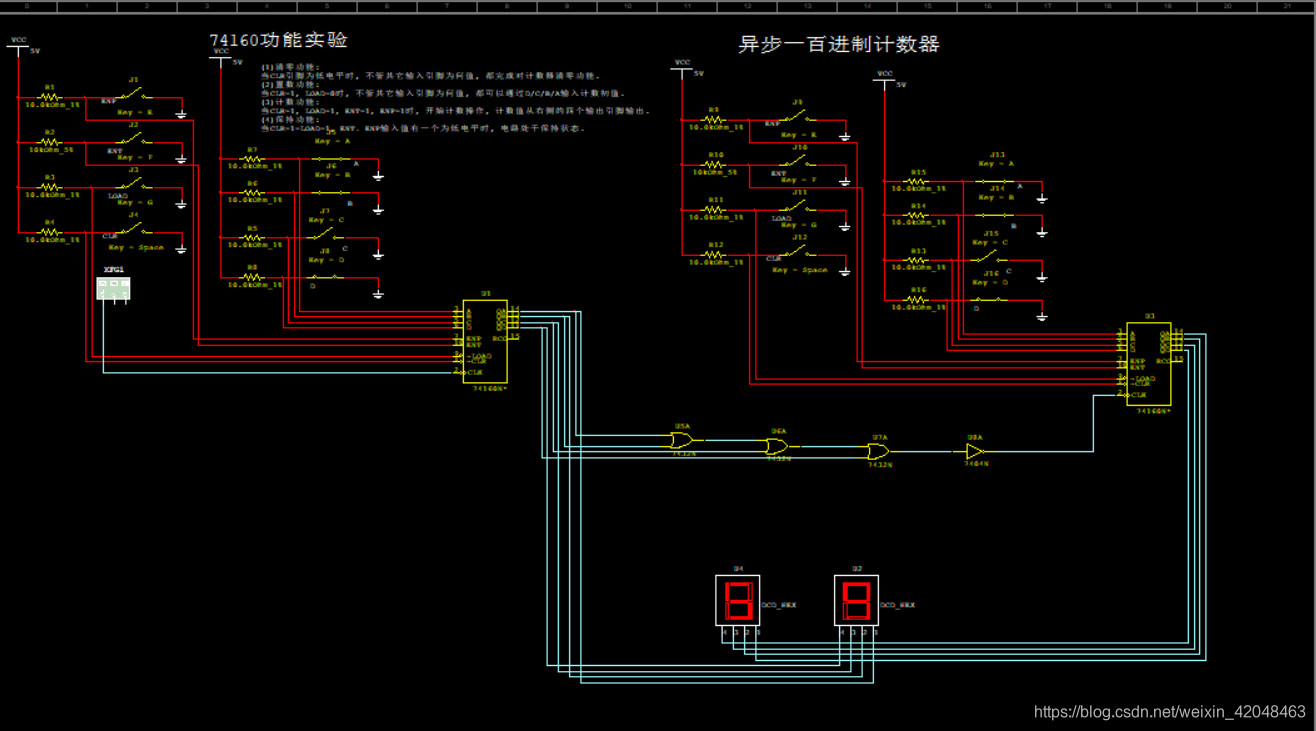

在设计过程中. 我发现了multisim7的一个bug: 74160芯片的CLK引脚处有小圆圈, 按理说该芯片的触发方式为下降沿触发——可在实际使用时, 我发现该芯片的触发方式为上升沿触发. 若被此处bug迷惑, 对后面的设计非常不利, 甚至会陷入到自我怀疑的困境中.
我没有直接将低位74160的RCO引脚连接到高位74160的CLK引脚, 这是因为若这样连接, 电路状态到达×8后, 下一有效时刻的状态会变为(×+1)9, 之后再变化到(×+1)0: 这显然是不合理的. 导致这一现象的原因是74160在状态到达1001时, RCO由0->1, 相当于为高位74160芯片提供了一个上升沿, 高位74160的计数值+1: 实际上应该是低位74160芯片的状态由1001->0000时, RCO再由0->1.

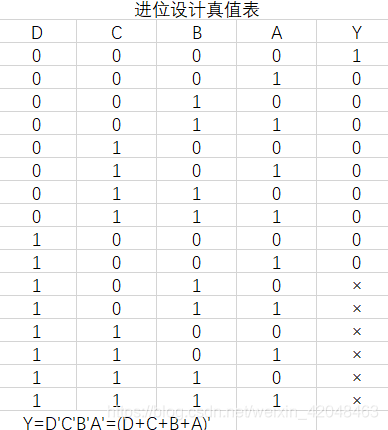

根据上述分析, 我以低位74160芯片的四个状态输出引脚作为输入, 设计了向高位74160进位的组合逻辑电路. 分析过程如下:
根据上述真值表得出的Y的逻辑表达式进行连接, 便可消除上面提到的问题.

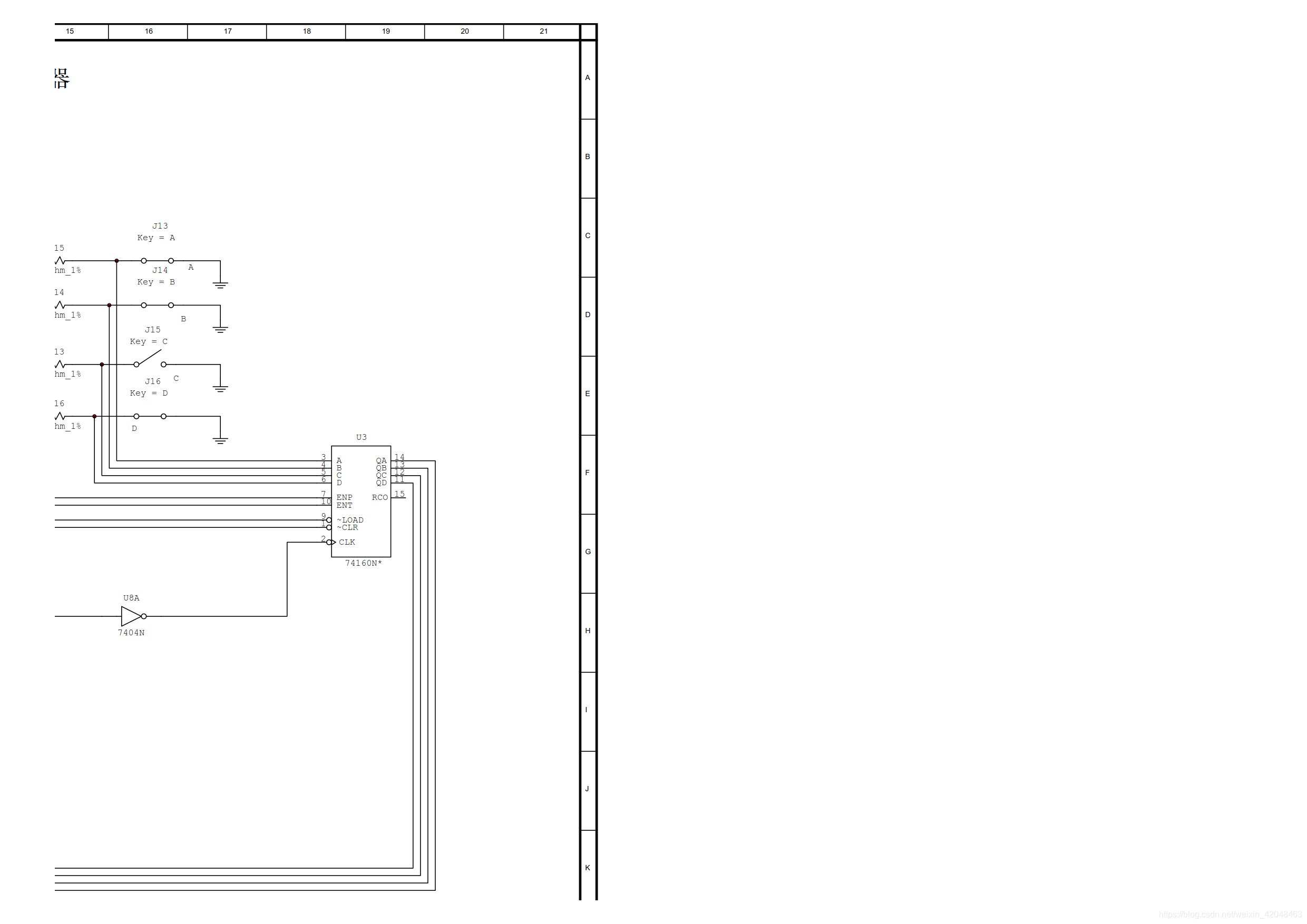

附:
