利用数学软件Maxima求解电路的传递函数

最新推荐文章于 2025-02-07 00:21:59 发布

稳定性与频率补偿

最新推荐文章于 2025-02-07 00:21:59 发布

阅读量2.3k

点赞数 1

分类专栏： ic初学者模拟集成电路分析与设计

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/weixin_42079409/article/details/121056300

版权

ic初学者 Maxima 数学软件电路设计电路推导

利用数学软件Maxima进行共源负反馈放大电路的传递函数求解

Maxima是开源的数学符号计算软件，可以在官网下载Maxima - Downloads (sourceforge.io))，类似的数学软件还有Mathematica，这个是商业软件，需要购买。

Maxima是一个用于操作符号和数值表达式的系统，包括微分、积分、泰勒级数、拉普拉斯变换、常微分方程、线性方程组、多项式、集合、列表、向量、矩阵和张量。Maxima通过使用精确分数、任意精度整数和可变精度浮点数产生高精度的数值结果。Maxima可以绘制二维和三维函数和数据。

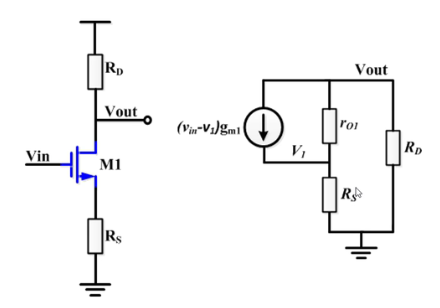

如下图是一种共源负反馈放大电路及其小信号等效电路。

共源负反馈放大电路传递函数求解

根据KCL和KVL列方程组
$\frac{V_{1}}{R_{S}}=\left(V_{i n}-V_{1}\right) g_{m 1}+\frac{V_{o u t}-V_{1}}{r_{o1}}$
