Cadence virtuoso 设置尺寸可调MOS管

最新推荐文章于 2025-03-10 18:06:41 发布
最新推荐文章于 2025-03-10 18:06:41 发布
阅读量4.7k 收藏 19
点赞数 5
分类专栏： virtuoso 文章标签： 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42221495/article/details/130864494
版权

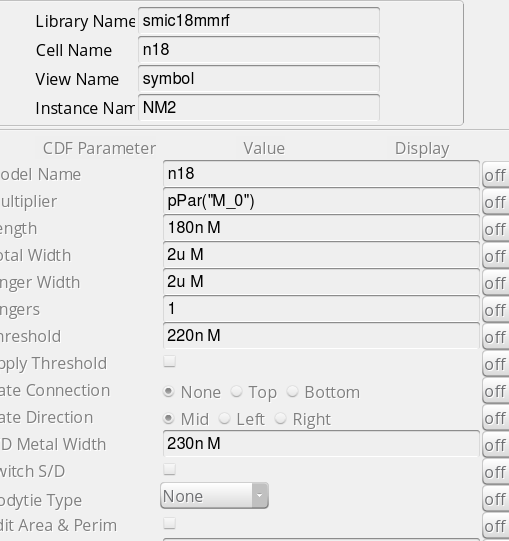

1、在NMOS数量处设置pPar("M_0")

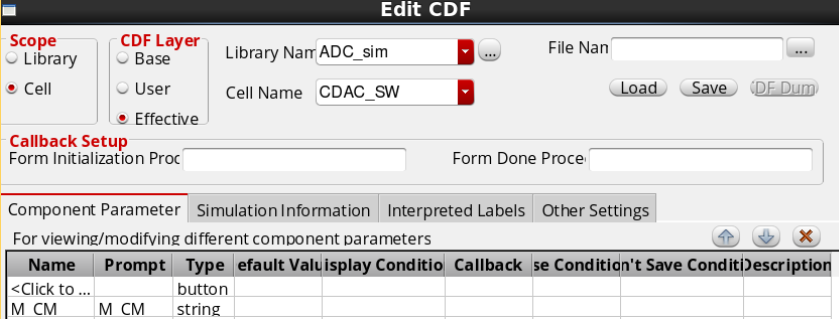

2、CIW -CDF—edit

找到对应单元，手动输入M_CM

3、在原理图调用这个nmos时，可以Q输入参数
