(1)实验目的
本实验旨在利用MicroPython编程语言控制ESP32模块实现WiFi连接到无线路由器进行联网。
MicroPython提供了强大的WiFi功能,使得在嵌入式系统和物联网应用中轻松实现无线网络连接。通过MicroPython的WiFi功能,可以连接到无线网络,并进行数据传输、远程控制和互联网访问等操作。
使用MicroPython的WiFi功能,通常需要根据硬件平台选择适当的WiFi模块或芯片,并使用相应的库来配置和操作WiFi连接。
以下是一些常见的MicroPython WiFi功能和相关操作:
- 连接到WiFi网络:使用MicroPython的WiFi模块,可以轻松地连接到可用的WiFi网络。可以配置WiFi的SSID(网络名称)和密码,并调用相应的函数来建立连接。
- 扫描可用的WiFi网络:使用WiFi模块提供的函数,可以扫描周围可用的WiFi网络,并获取它们的SSID、信号强度和加密类型等信息。这可以帮助您选择要连接的WiFi网络。
- 获取和设置IP地址:一旦连接到WiFi网络,可以使用WiFi模块提供的函数获取分配给设备的IP地址。还可以手动设置IP地址、子网掩码和网关等网络参数。
- 远程控制和数据传输:一旦连接到WiFi网络,可以使用网络连接进行远程控制和数据传输。例如,可以通过HTTP协议发送和接收数据、通过MQTT协议订阅和发布消息、WebSocket建立实时的双向通信。
- 互联网访问:连接到WiFi网络后,可以通过WiFi模块访问互联网。这样就可以使用HTTP请求从互联网上获取数据,发送电子邮件,进行远程监控等。
需要注意的是,不同的硬件平台和WiFi模块可能具有不同的API和功能支持。在使用MicroPython的WiFi功能之前,应查阅相关文档和资料,了解特定硬件平台和WiFi模块的配置和操作方式。
总之,MicroPython的WiFi功能提供了一种便捷、灵活的方式来实现无线网络连接和数据传输。它为嵌入式系统和物联网应用提供了无线连接的能力,并允许与互联网进行交互和集成。
(2)实验材料
- ESP32模块
- PC(Windows)
- USB数据线
- LED模块(发光二极管)
- 杜邦线
(3)实验步骤
步骤1:连接ESP32模块与PC
- 使用USB线将ESP32模块与PC的USB口进行连接
- 确保ESP32模块在Thonny软件中能够被正确识别并建立连接

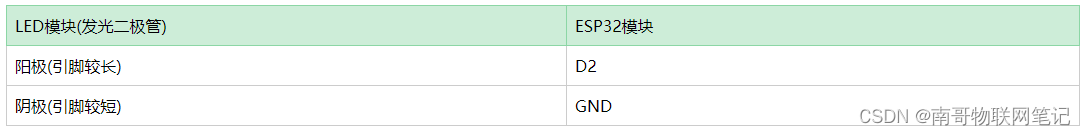

- 使用杜邦线按如下对应关系连线。注意:这里可以按如下连接方式外接LED,也可以不接(D2对应板载LED,直接使用即可)
步骤2:配置MicroPython开发环境
- 确保已经正确烧录 MicroPython固件
步骤3:编写脚本代码
- 打开Thonny软件,创建一个新的MicroPython脚本文件,文件名:main.py
- 在脚本文件中输入以下代码:
# -*- coding:utf-8 -*-
"""
无锡匠客物联网科技有限公司
技术支持:@NanGe(微信号:nange2012014158 | 公众号:南哥物联网笔记)
脚本名称: WiFi连接无线网
接线说明:LED模板-->ESP32(GPIO)
正极-->D2(板载LED,实际不需要接线)
负极-->GND
脚本执行现象: 脚本程序下载成功后,shell终端输出当前IP、子网掩码、网关的地址信息
注意事项:
1、ESP32 WiFi作为客户端连接路由器热点,然后电脑也连接路由器,此时可连接成功输出信息
"""
# 导入模块
from machine import Pin
import time
import network
#定义led控制对象
led1=Pin(2,Pin.OUT)
#路由器WiFi账号和密码
ssid="2102"
password="craftsman2102"
#WiFi连接函数
def wifi_connect():
wlan=network.WLAN(network.STA_IF)#STA模式
wlan.active(False)#先进行wlan的清除
wlan.active(True)#再激活
start_time=time.time()#记录时间做超时判断
if not wlan.isconnected():
print("connecting to network…")
wlan.connect(ssid,password)#输入WiFi账号和密码
while not wlan.isconnected():
led1.value(1)
time.sleep_ms(300)
led1.value(0)
time.sleep_ms(300)
#超时判断,30s未连接成功判定为超时
if time.time()-start_time>30:
print("WiFi Connect TimeOut!")
break
if wlan.isconnected():
led1.value(1)
print("network information:",wlan.ifconfig())
#程序入口
if __name__=="__main__":
wifi_connect()
步骤4:保存代码文件:
- 将核心代码保存到PC机某个文件夹,文件名为main.py
步骤5:运行实验
- 确保Thonny中运行->配置解释器中的解释器选择MicroPython(ESP32)
- 在Thonny中直接单击运行按钮
(4)实验结果
成功运行代码后,shell终端输出当前IP、子网掩码、网关的地址信息
(5)总结
通过本实验,学会了使用MicroPython编程语言控制ESP32模块连接WiFi路由器
