基于Arduino的电位器控制

一.简介

基于Arduino，使用电位器控制PWM输出，从而实现LED亮暗的渐变效果。

二.原理

1.AD转换器:

ADC是Analog-to-Digital Converter(模数转换器)，A指模拟信号，D指数字信号。
AD转换器功能：将模拟信号转换成数字信号。

2.B10K电位器：

电位器由电阻体和滑动系统组成，即通过一个滑动触电在电阻上移动，获得部分电压输出，也称为滑动变阻器。

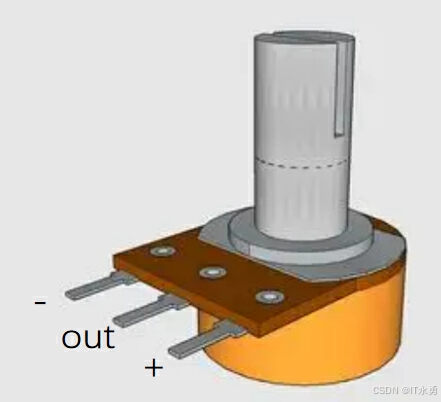

B10K点位器有三个引脚，负极(-)，输出(out)，正极（+）。

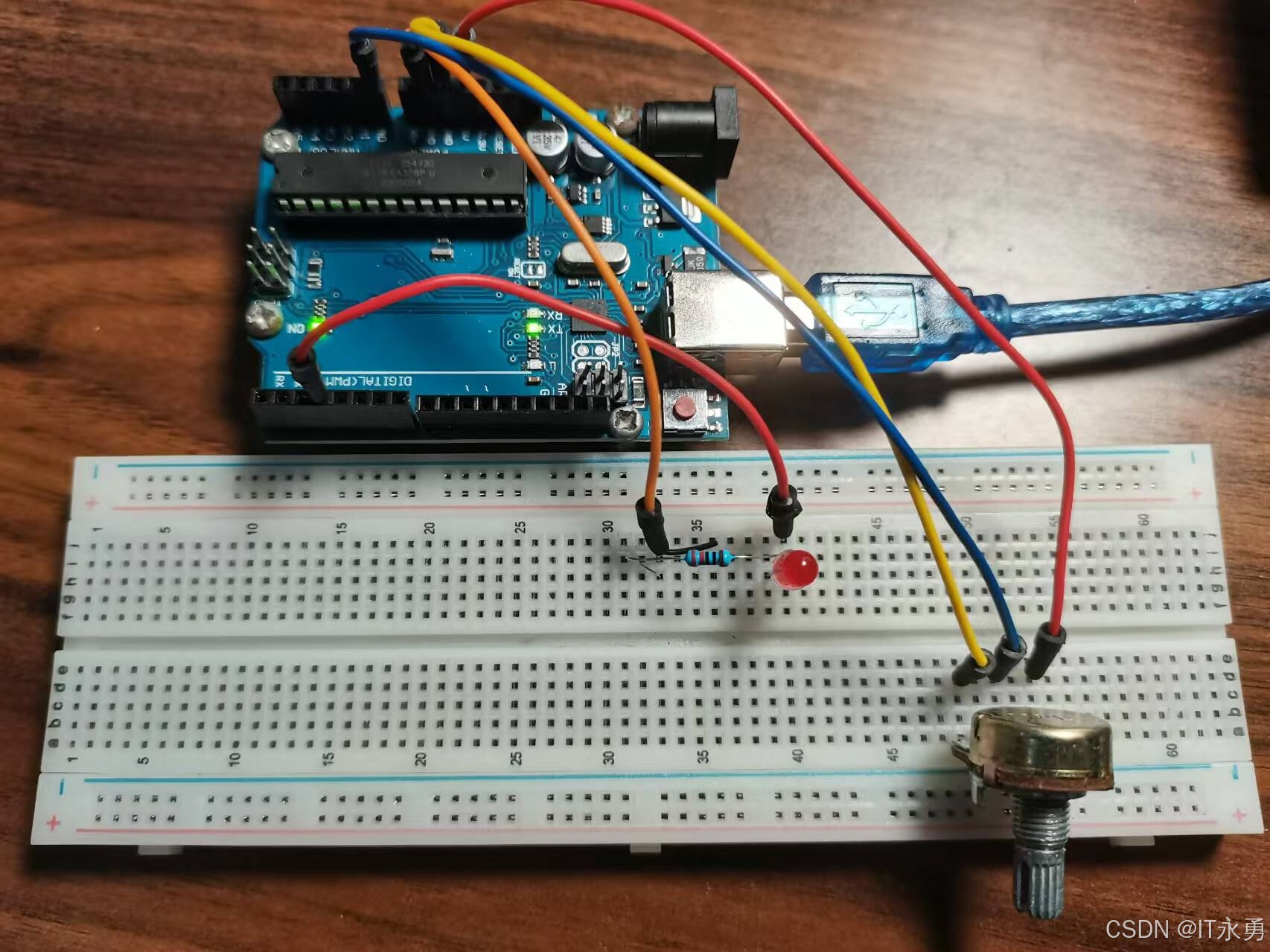

引脚连接：

• 将Arduino的模拟端口A0连接电位器的out引脚，并给电位器供电（+5v）。
• 将PWM引脚3连接LED的正级，LED负极连接GND。

实验原理：

通过旋转电位器上的滑杆改变输出模拟值，通过映射为相应的PWM值，从而控制LED灯的明亮程度。

三.源码

#define dWQInput 0
#define ledOutput 3
void setup() {
  // put your setup code here, to run once:
  pinMode(dWQInput,INPUT);
  pinMode(ledOutput, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  // put your main code here, to run repeatedly:
  int value = analogRead(dWQInput);//读取AD值
  value = map(value,0,1023,0,255);//把AD值0-1023 缩放为 0-255
  analogWrite(ledOutput, value);
  Serial.print("value:");
  Serial.println(value);
}

四.运行效果

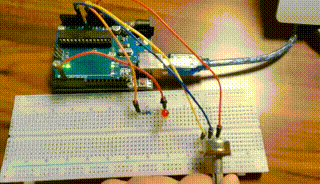

LED的明亮程度随着电位器的旋转发生变化。

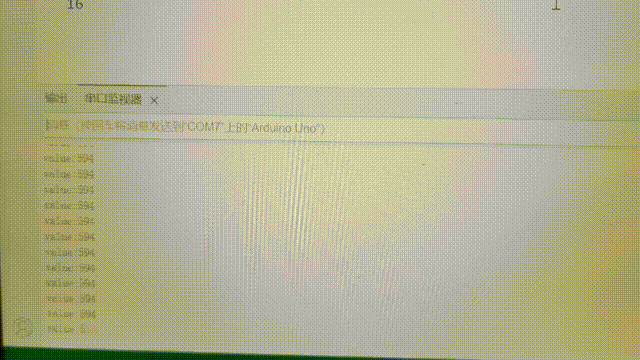

打印模拟端口A0的输入值，该值随着电位器的旋转发生变化，范围：0~1023。
