MP2225-DC-DC电源电路，12v转5v(实板实测，避坑指南)

前段时间做ros小车底层驱动板，12v转5v部分一直炸，于是专门对该部分电路进行了测试，记录一下以后避坑。同时也可以学会一种新的降压电路。

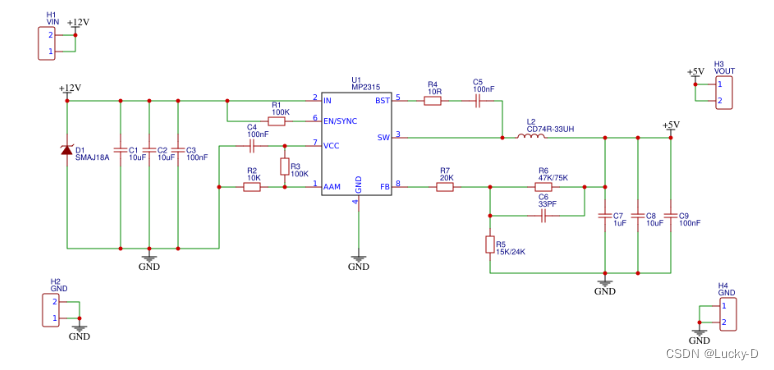

分别对立创上的两个开源电路进行了测试，如下：

引用链接：https://oshwhub.com/momololo/sun-lao-shi-_2225_2236-su-xiao-lian-xi
https://oshwhub.com/crayzz/mp2315-mp2225

测试结果：
经过测试，第一个电路的输出只有2.5v，测试的R6和R7分别为47k和15k。第二个电路的输出为4.98v。
将第一个电路的R6,R7替换为于第二个电路以后输出为5.01v基本正常。

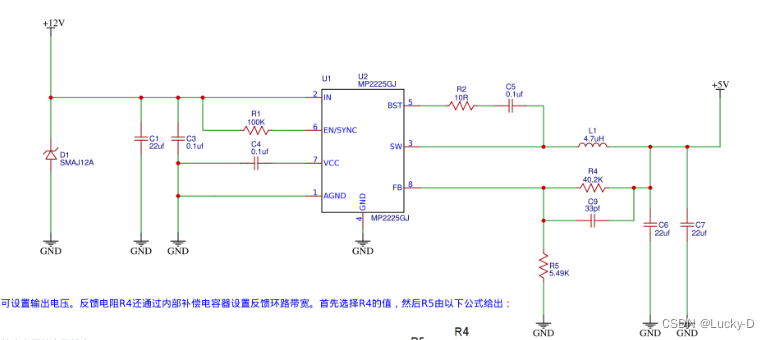

下面是经过实板测试能用的电路：

经过查看官方文档，第一个电路更符合官方推荐的电路，元件也更少。
官方文档见：
链接：https://pan.baidu.com/s/1Rg4Ct-xxvG4DjSXadAIGqQ
提取码：wyyq

避坑：

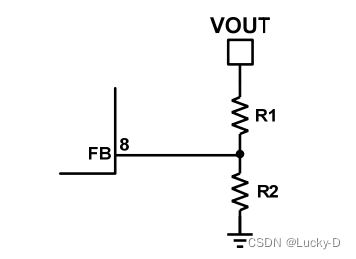

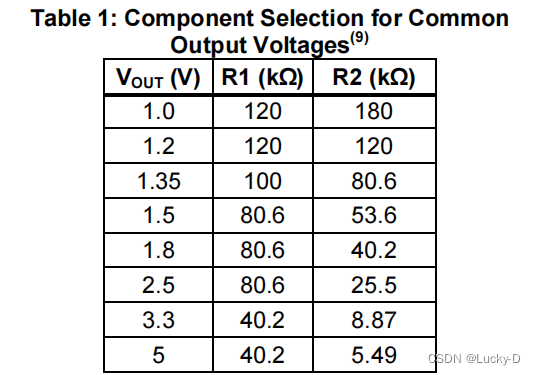

在电路设计时建议严格按照官方推荐的电阻比例进行电源稳压设计(不要偏信其他任何电阻比例！！！！！！)，如下：

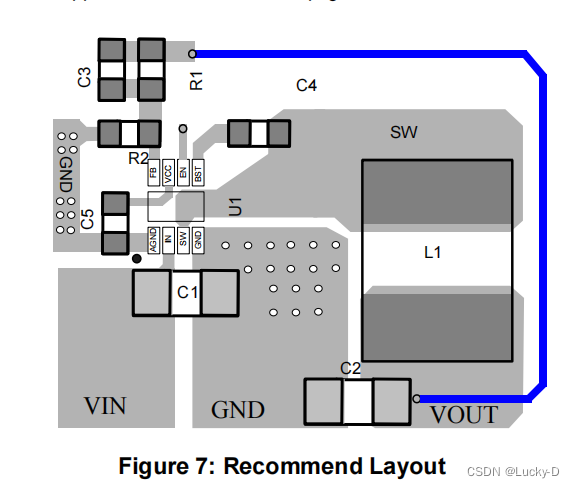

layout建议：

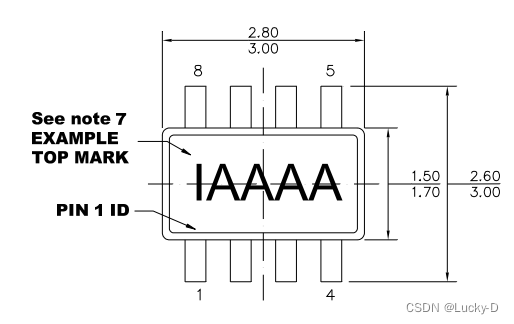

注意管脚对应（这个最容易搞错啦）：

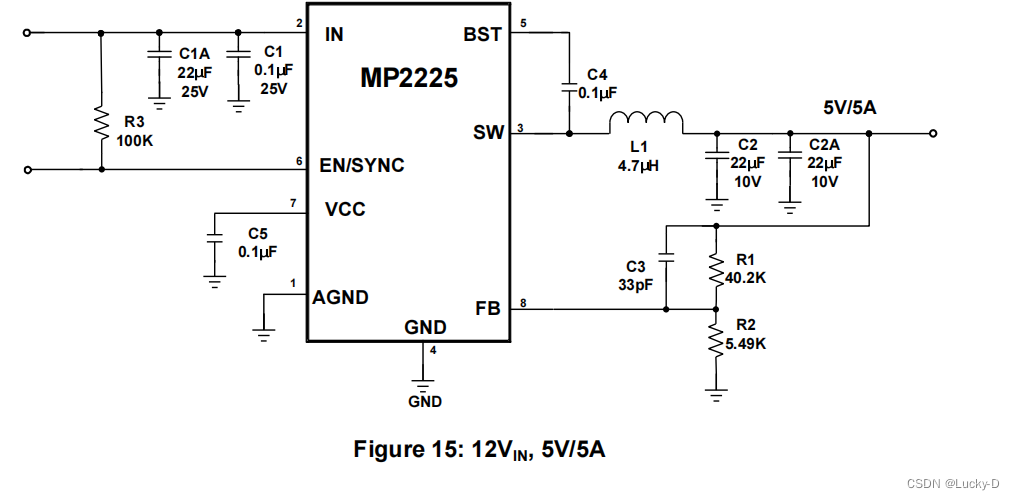

官方电路：

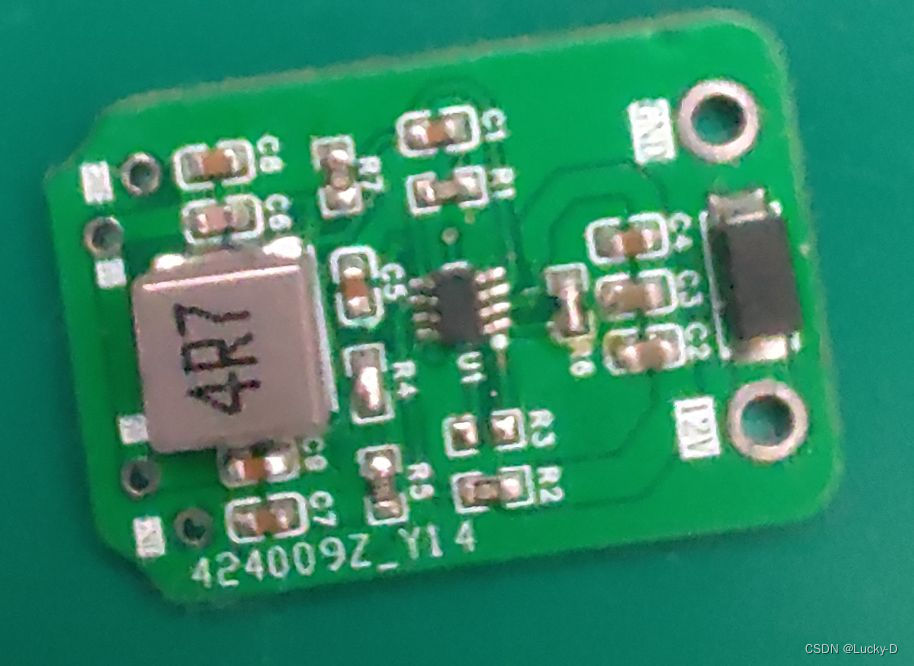

测试板：
