图像数字化

图像数字化是将一幅画面转化成计算机能处理的形式 数字图像的过程。

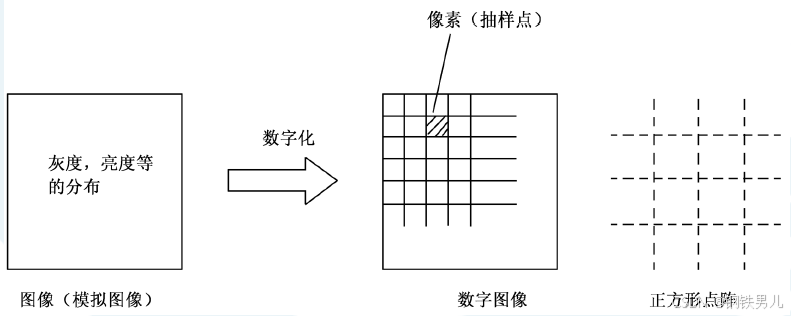

就是把一幅图画分割成如图的一个个小区域（像元或像素），并将各小区域灰度用整数来表示，形成一幅点阵式的数字图像。它包括采样和量化两个过程。像素的属性位置，灰度 颜色）。

1 数字图像的表示

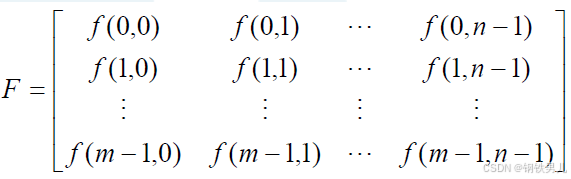

数字图像用矩阵来描述：以一幅数字图像F左上角像素中心为坐标原点，一幅m × n的数字图像用矩阵表示为：

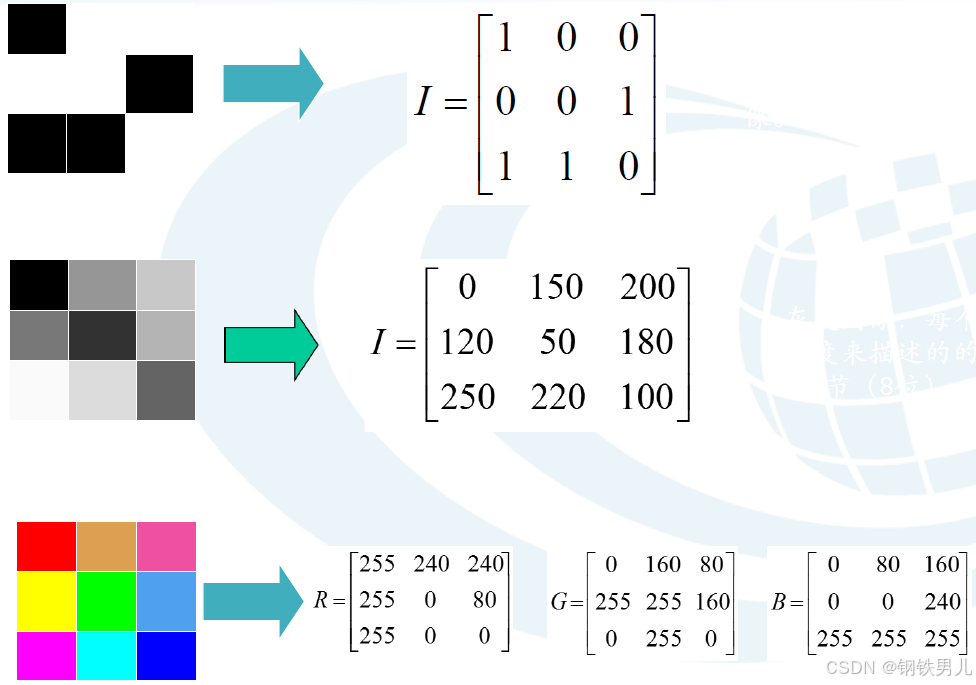

数字图像根据灰度级数的差异可分为：黑白图像、灰度图像和彩色图像。

2 图像数字化过程

①采样：将空间上连续的图像变换成离散点的操作称为采样。采样间隔和采样孔径的大小是两个很重要的参数。
采样间隔：
当对图像进行实际的抽样时，怎样选择各抽样点的间隔是个非常重要的问题。图像包含何种程度的细微的深淡变化，取决于希望实际反映图像的程度(还原度)。

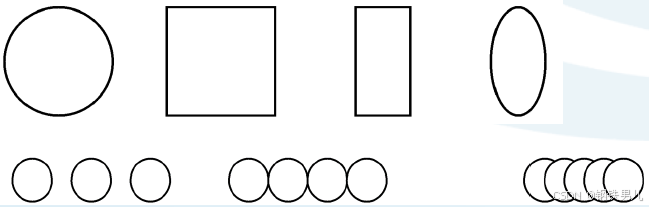

采样孔径：

圆形、正方形、长方形、椭圆形四种。采样孔径形状和大小与采样方式有关。

②量化：将像素灰度转换成离散的整数值的过程。一幅数字图像中不同灰度值的个数称为灰度级，用G 表示。一般数字图像灰度级数 G 为 2 的整数幂，即 G=2𝑔 g 为量化 bit 数。若一幅数字图像的量化灰度级数 G=256= 28级，灰度值范围 0 255常称为 8bit 量化。图像数据量：一幅
M × N 、灰度级数为 G 的图像所需的存储空间M×N×g bit ）为图像数据量。

3 采样、量化参数与数字化图像间的关系

数字化方式可分为均匀采样、量化和非均匀采样、量化。所谓“均匀”，指的是采样、量化为等间隔方式。图像数字化一般采用均匀采样和均匀量化方式。非均匀采样是根据图象细节的丰富程度改变采样间距。细节丰富的地方，采样间距小，否则间距大。非均匀量化是对图像层次少的区域采用间隔大量化，而对图像层次丰富的区域采用间隔小量化。采用非均匀采样与量化，均会使问题复杂化，因此很少采用。

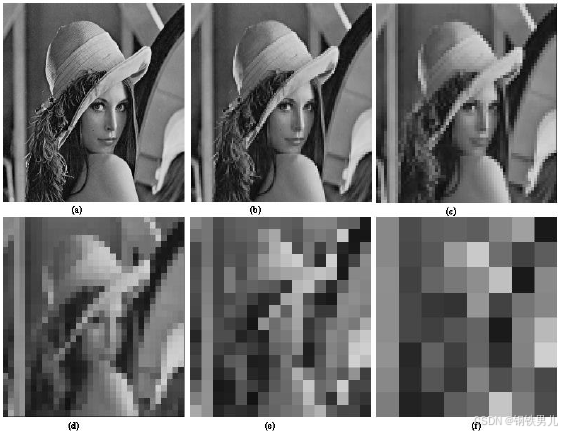

采样间隔越大，所得图像像素数越少，空间分辨率低，质量差；采样间隔越小，所得图像像素数越多，空间分辨率高，图像质量好，但数据量大。下图像素数从 256 × 256 递减至 8 × 8 。

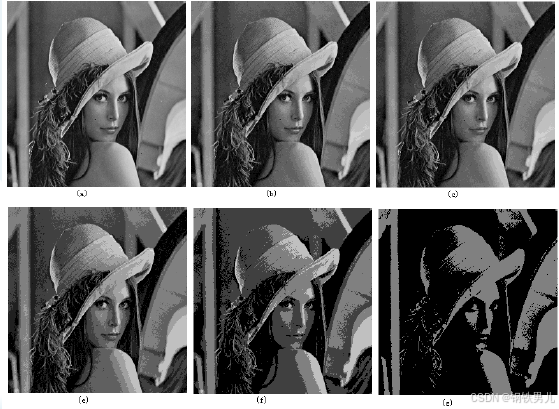

量化等级越多，所得图像层次越丰富，灰度分辨率越高，质量越好，但数据量大；量化等级越少，图像层次欠丰富，灰度分辨率低，质量变差，会出现假轮廓现象，但数据量小。下图为采样间距相同时灰度级数从 256 逐次减少为 64 、 16 、 8 、 4 、 2 所得图像。

4 图像数字化设备

**数字化器必须能够将图像划分为若干像素并分别给它们地址，能够度量每一像素的灰度并量化为整数，能够将这些整数写入存储设备。

1）、数字化器组成

A．采样孔：保证单独观测特定的像素而不受其它部分的影响。
B．图像扫描机构：使采样孔按预先确定的方式在图像上移动。
C．光传感器：通过采样孔测量图像的每一个像素的亮度。
D．量化器：将传感器输出的连续量转化为整数值。
E．输出存储体：将像素灰度值存储起来。它可以是固态存储器，或磁盘等。
常用的数字化器是扫描仪、数码相机和数码摄像机。**

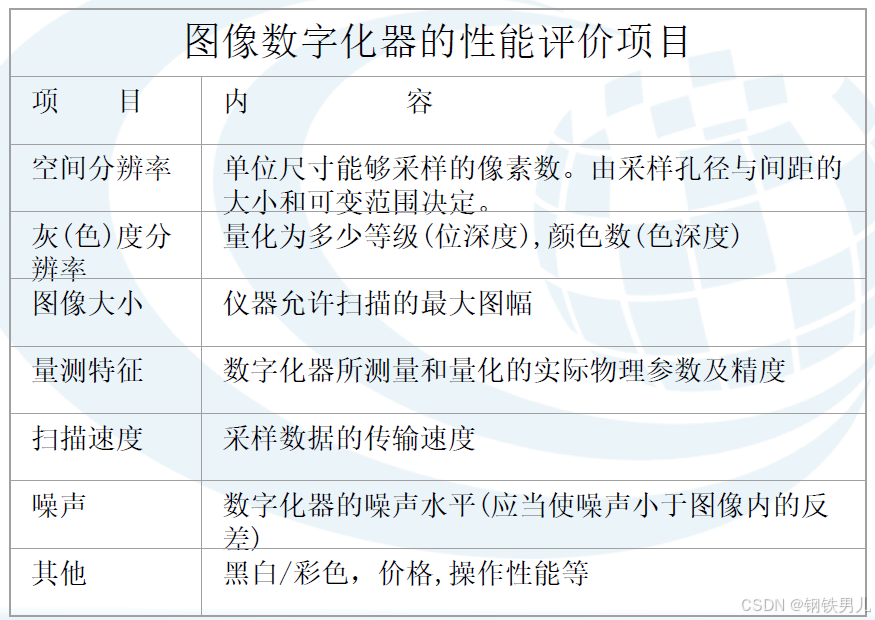

3）、扫描仪工作原理**

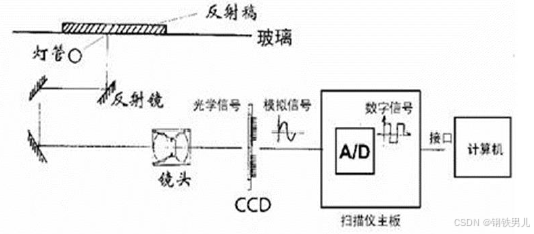

扫描仪是图像输入的常用设备。其工作步骤是
1.将欲扫描的原稿正面朝下铺在扫描仪的玻璃板上。
2.启动扫描仪驱动程序后，安装在扫描仪内部的可移动光源 通过机械传动
机构在控制电路的控制下带动装着光学系统和 CCD 的扫描头与图稿进行相对
运动来完成扫描。
3.照射到原稿上的光线经反射后穿过一个很窄的缝隙，形成横向光带，又经
过一组反光镜，由光学透镜聚焦并进入分光镜，经过棱镜和红绿蓝三色滤
色镜得到的 RGB 三条彩色光带，分别照到各自的
CCD上， CCD 将 RGB 光带转变为模拟电子信号，
该信号又被A/D 变换器转变为数字电子信号。
4.将数字电子信号传送至计算机存储起来。

扫描仪的类型有很多种，按扫描仪所扫描对象来划分，可分为反射式和透射式两种。根据其组成结构，扫描仪可分为手持式、平板式和滚筒式等几种。

手持式扫描仪
这种扫描仪诞生于1987 年，是当年使用比较广泛的扫描仪品种，最大扫描宽度为 105mm ，用手推动，完成扫描工作，也有个别产品采用电动方式在纸面上移动，称为自走式扫描仪。手持式扫描仪扫描幅面太窄，难于操作和捕获精确图像，扫描效果也很差。1995 ~1996 年，各扫描仪厂家相继停止生产这一产品，手持式扫描仪退出了历史的舞台。

鼓式扫描仪
又称为滚筒式扫描仪。鼓式扫描仪是专业印刷排版领域应用最广泛的产品。滚筒式扫描仪的结构特殊，它的工作原理是把原图贴放在一个有机玻璃滚筒上，让滚筒以一定的速率围绕一个光电系统旋转，探头中的亮光源发射出的光线通过细小的锥形光圈照射在原图上，一个像素一个像素地进行采样。这种扫描仪的光学分辨率高、色深高、动态范围宽，而且输出的图像普遍具有色彩还原逼真、阴影区细节丰富、放大效果优良等特点。但它的体积大，价格也很高。

平台式扫描仪
又称平板式扫描仪、台式扫描仪，这种扫描仪诞生于1984 年，是目前扫描仪的主流产品。它的扫描区域为一块透明的平板玻璃，将原图放在这块玻璃平板上，光源系统通过一个传动机构作水平移动，发射出的光线照射在原图上，经反射或透射后，由接收系统接收并生成模拟信号，再通过 A D 转换成数字信号，直接传送到电脑，由电脑进行相应的处理，完成扫描过程。平板式扫描仪的扫描速度、精度、质量很好，已得到了很好的普及。
