但是在实际应用中,影响轮询的因素可能有多种,简单的轮询无法实现,这就需要多因素影响的仲裁器。
一、轮询仲裁器的另一种实现方法
我们先来介绍与上面链接中不同的轮询仲裁的实现方式。
genvar i;
generate
for(i=0;i<8;i=i+1) begin:REQ_RR_PRI
always@(*) begin
if(arb_rr_cur==i)
req_rr_pri[i] = 3'd7;
else if(arb_rr_cur>i)
req_rr_pri[i] = arb_rr_cur - i - 3'd1;
else
req_rr_pri[i] = 3'd7 - i - arb_rr_cur;
end
end
endgenerate
每一个req都有一个排序值:req_rr_pri
arb_rr_cur表示上一次被serve的req的编号,当某个req被serve后,它的优先级转为最低

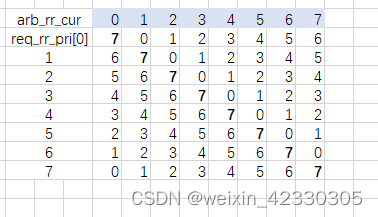

如图所示:
之后比较req_rr_pri的值,最大的胜出
二、多种因素影响
假设每一个req同时伴随了一个qos值,在仲裁时,qos值大的需要优先被serve
那么我们比较的因素就不仅仅是req_rr_pri的值,而是qos和req_rr_pri合并后的值,即{qos_arb[i],req_rr_pri[i]}
一般情况下,轮询的比较优先级最低(想想为什么?)
三、完整代码示例
module multi_influenced_arb
(
input clk,
input reset_n,
input [7:0] req,
input [8*4-1:0] qos,
output [7:0] grant
);
reg [2:0] arb_rr_cur;
wire [2:0] arb_rr_nxt;
reg [2:0] req_rr_pri[7:0];
wire [3:0] qos_arb[7:0];
wire [6:0] arb_pri[7:0];
always @(posedge clk or negedge reset_n)
begin
if(!reset_n)
arb_rr_cur <= 4'b0;
else if(|grant)
arb_rr_cur <= arb_rr_nxt;
end
genvar i;
generate
for(i=0;i<8;i=i+1) begin:REQ_RR_PRI
assign qos_arb[i] = qos[i*4+:4];
always@(*) begin
if(arb_rr_cur==i)
req_rr_pri[i] = 3'd7;
else if(arb_rr_cur>i)
req_rr_pri[i] = arb_rr_cur - i - 3'd1;
else
req_rr_pri[i] = 3'd7 - i - arb_rr_cur;
end
assign arb_pri[i] = {qos_arb[i],req_rr_pri[i]};
if(i==7) begin
assign grant[i] =
for(j=0;j<6;j=j+1) begin
((arb_pri[i] > arb_pri[j]) || (~req[j])) &&
end
((arb_pri[7] > arb_pri[6]) || (~req[6]));
end
else begin
assign grant[i] =
for(j=0;j<8;j=j+1) begin
if(i!=j) begin
((arb_pri[i] > arb_pri[j]) || (~req[j])) &&
end
((arb_pri[i] > arb_pri[7]) || (~req[7]));
end
end
end
endgenerate
assign arb_rr_nxt[0] = grant[7] | grant[5] | grant[3] | grant[1];
assign arb_rr_nxt[1] = grant[7] | grant[6] | grant[3] | grant[2];
assign arb_rr_nxt[2] = grant[7] | grant[6] | grant[5] | grant[4];
endmodule
其中,第38-55行是各个req与除自己外的值相比较的过程,由于arb_pri的存在,保证了只有一个req会胜出。
arb_rr_nxt表示当前胜出的req的二进制编码,第58-60行是独热码转二进制码,原理见:
