01、匹配电路设计

1、匹配的基本原理

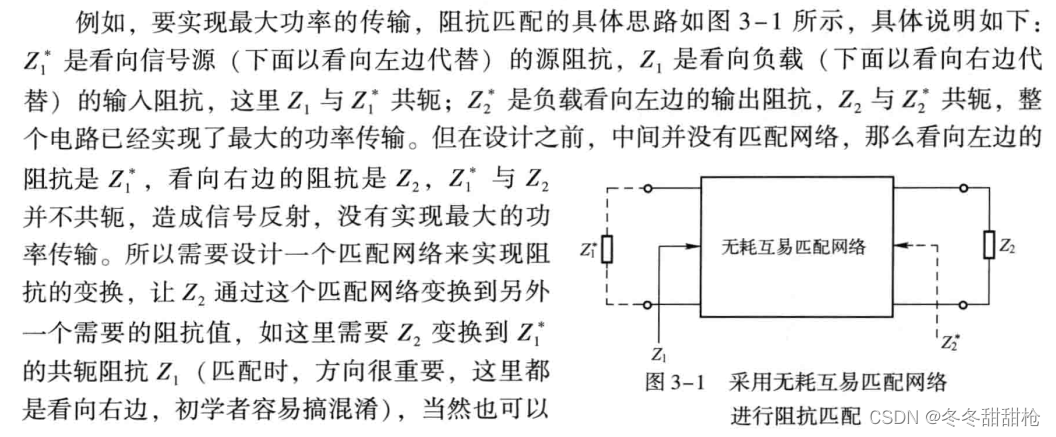

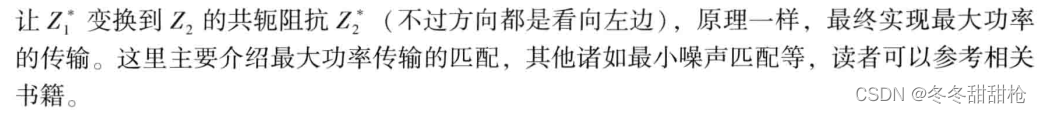

在射频电路设计中,阻抗匹配是很重要的一环。阻抗匹配的通常做法是在源和负载之间插入一个无源网络,使负载阻抗与源阻抗共轭匹配,这种网络被称为匹配网络。



考虑到分立元件（如电感、电容）在高频时的寄生效应，分立元件匹配网络一般都用于1GHz频段的低端及更低的频段，而采用微带线和微带短截线等分布参数元件实现的匹配网络特别适合于工作在1GHz以上频段，以及对电路垂直方向尺度有特殊要求的场合，如射频集成电路设计方面。

在设计射频电路匹配网络时，主要考虑以下四个方面的要求。

（1）简单性

（2）频带宽度：也就是匹配电路中的Q值,一般多种匹配网络都可以消除在某一个频率上的反射，在该频率下实现完全匹配。但是，要实现在一定的频带宽度内的匹配，则需要更复杂的匹配网络设计,需要使用更多的元器件。因此，要求匹配电路的频带越宽，则相应成本也会越高。

①对于给定的负载（Q定），只有以通带内有较高的反射系数为代价才能达到较宽的通带。

②只有在有限个频率点上才能达到完全匹配，即不能实现某频带内的完全匹配。

③负载给定后，匹配质量（带宽和反射系数）就被限定了，高Q电路比低Q电路更难匹配。

Q：负载确定了，如何避免Q值升高造成带宽变窄呢？

K：以电路的复杂性来换取带宽。

（3）电路种类

（4）可调节性

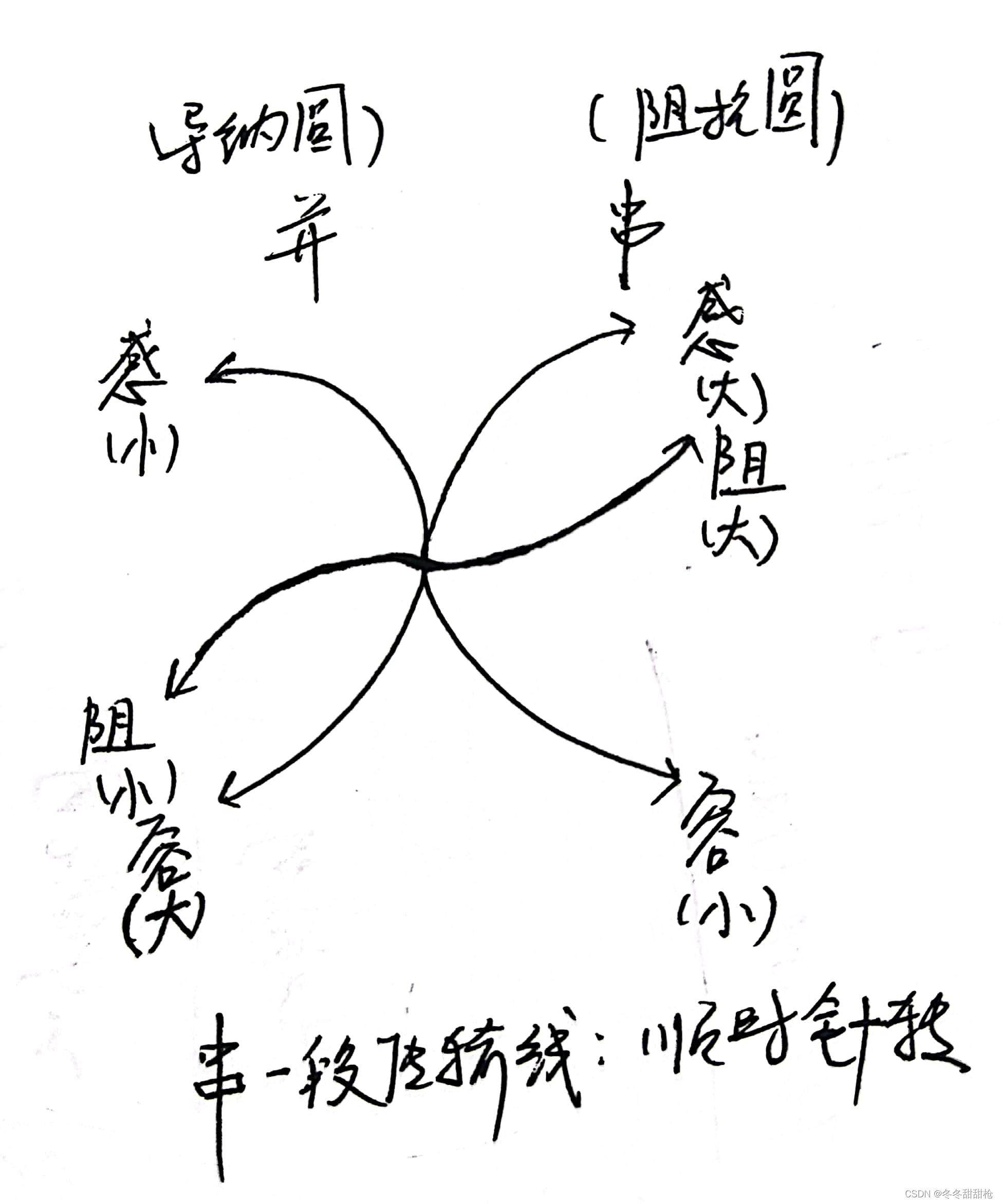

 一般经验是，如果连接的是电感，则参量点将向Smith圆图的上半圆移动；如果连接的是电容，则参量点将向Smith圆图的下半圆移动。

2、分立电容电感匹配实例

2.1、设计指标

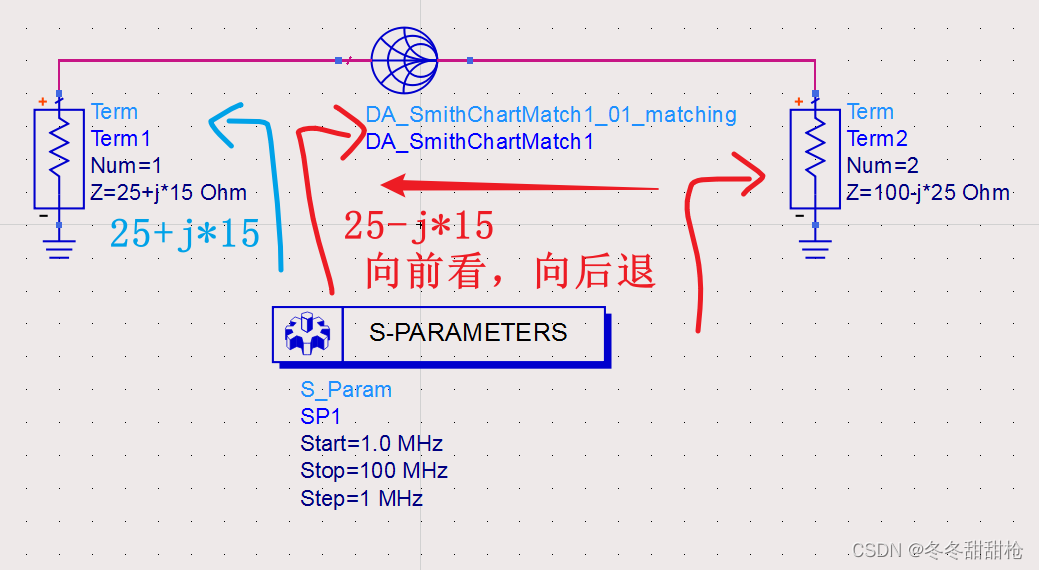

设计L型阻抗匹配网络，使ZS=25-j*15Ohm信号源与ZL=100-j*25Ohm的负载匹配，频率为50Mhz。

2.1、原理图搭建

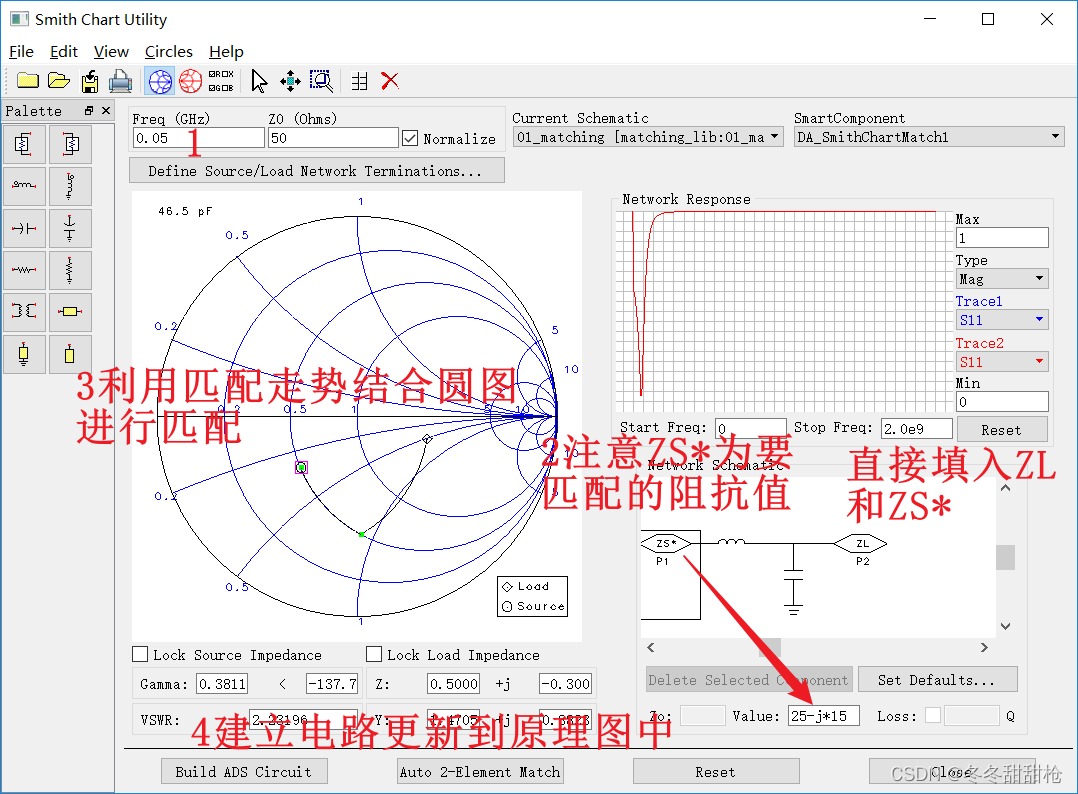

 Tools→Smith Chart...

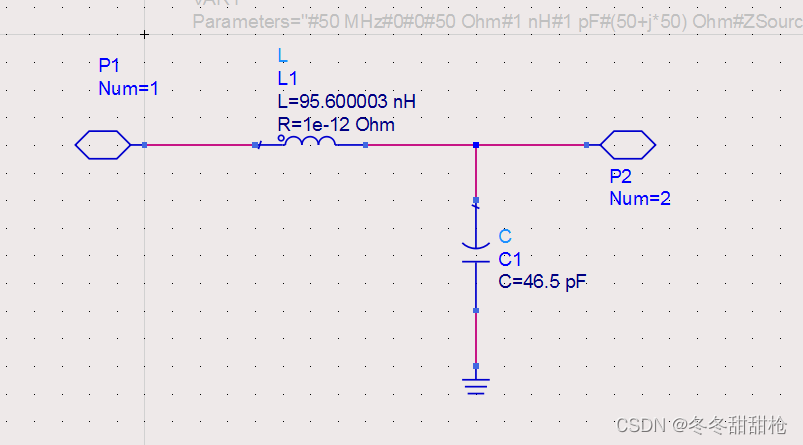

 匹配电路：

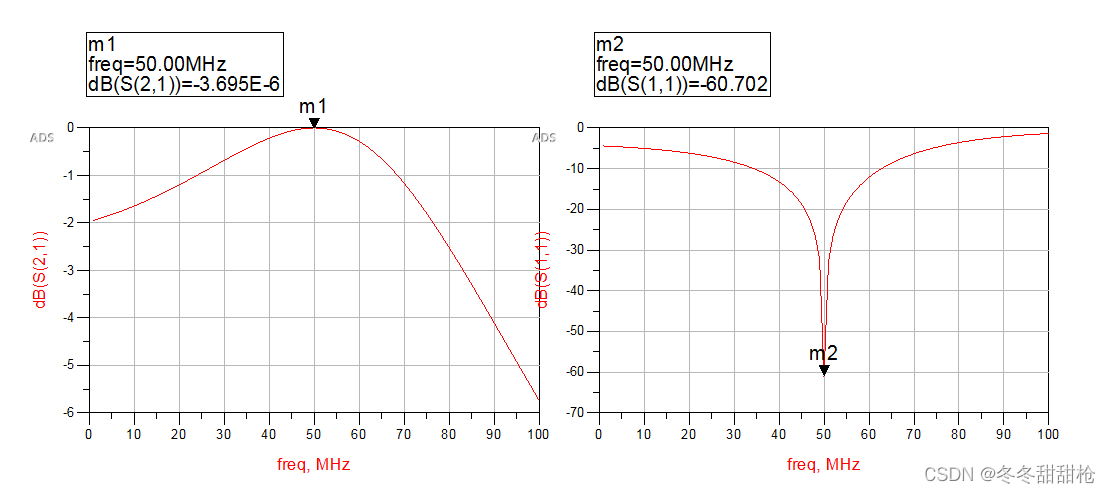

 仿真结果：

 电路匹配也可以直接用优化来做，比较直接方便，适合多段微带多变量的匹配。
