diy无感无刷电机霍尔安装_直流无刷电机霍尔传感器的2种安装方式

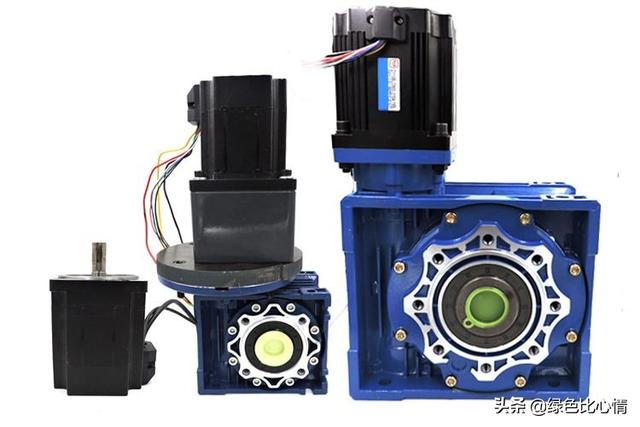

我们在电动车，家用电器，印刷机械等很多行业都可以看到直流无刷电机的应用。直流无刷电机的运行时靠确定霍尔记录转子的位置，传送信号到控制芯片来控制直流无刷电机的工作状态。

这里的霍尔的作用就用来记录直流无刷电机的转子的位置，从而控制换相功率，在三相直流无刷电机里，用三个霍尔传感器就可以记录六个相位的位置。

随着电力电子技术的发展，无刷直流电机得到了越来越广泛的应用，在电动车辆、家用电器、纺织机械等领域都可以见到无刷直流电机的身影。无刷直流电机工作时，需要根据转子位置的不同来切换工作状态。霍耳传感器常用来检测无刷直流电机的换相位置，对于三相无刷直流电机，3 个霍耳传感器就可以将6 个换相位置检测出来。常用的霍耳传感器安装方式有120 ° 安装和60° 安装2 种，2 种方法都可以输出6 个不同的霍耳信号，分别对应6 个不同的区域，当无刷直流电机转子转到某一区域时，对应的绕组通电，电机就可以正常工作，若霍耳信号与绕组关系错误，就无法正常工作，甚至会对电机或功率器件造成损坏。因此，确定霍耳信号与定子绕组关系对于无刷直流电机而言非常重要。

已有一些文献对如何确定霍耳信号与定子绕组关系进行了研究，并提出了一些检测方法。提出了区分无
