autosar section运行到指定Dflash

关键词

MemMap、嵌入式、C语言、autosar

平台说明

项目	Value
OS	autosar OS
芯片厂商	Infineon
芯片架构	TirCore
编程语言	C
编译器	tasking

>>>>>回到总目录<<<<<<

技术背景

为了实现自定义const或者生成的const local 到指定地址。常用于标定，BOOT跳转标志位等情况。

技术难点（关注点）

vector MemMap机制与英飞凌Tasking 编译器LSL语言。

整体架构#流程

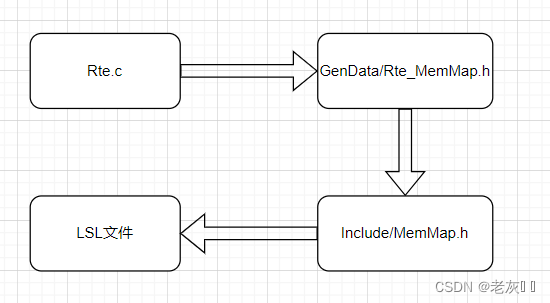

(1)生成的代码定位。

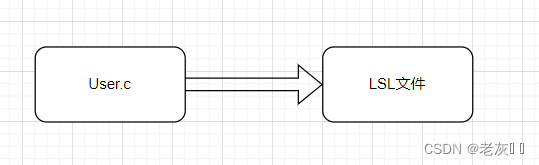

（2）用户代码定位

实现过程

用户代码section定位

1.在自己的.c文件中找到需要定位的内容，在前后两端添加#pragma section 和#pragma section all restore

#pragma section all  "caltest13"

const   uint8 dfdemo = 66u;
const   uint8 dfdemo_arry[5] = {1u,2u,3u,4u,5u};

#pragma section all restore

2.在LSL文件中指定section(可以新建)名称及属性（vtc所有核,contiguous和上一section连续等参数）

section_layout mpe:vtc:linear
{
    group DFLASH0_DATA ( ordered, contiguous, run_addr = 0xaf000000mem:mpe:dflash0  )
    {
            select ".rodata.caltest13";
    }
}

3.编译成功后可以在map文件中看到该section成功定位到了指定地址。

| mpe:dflash0                   | DFLASH0_DATA      | .rodata.caltest13 (193)                            | 0x00000001 | 0xaf000000 | 0x0        | 0x00000004 |
| mpe:dflash0                   | DFLASH0_DATA      | .rodata.caltest13 (194)                            | 0x00000005 | 0xaf000004 | 0x00000004 | 0x00000004 |

生成的section定位

1.在Rte.c中找到需要指定的内容

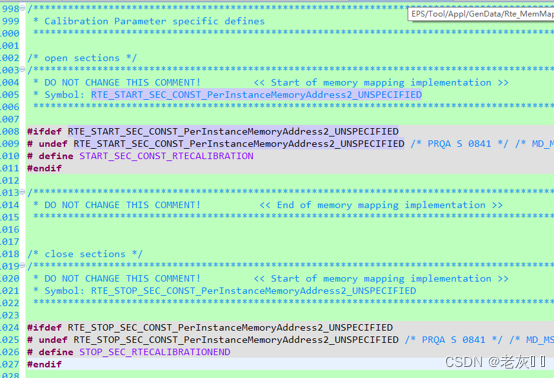

2.在./Appl/GenData/Rte_MemMap.h文件中predefine section condition Macro,记住有satrt就得接一个Stop

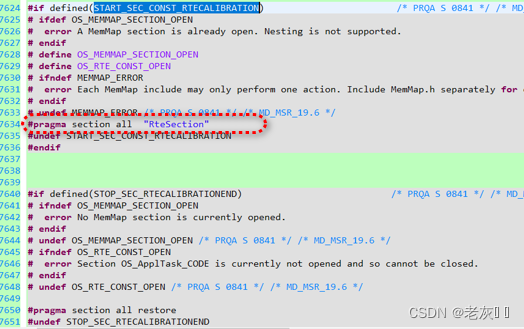

3.在./include/MemMap.h文件中定义section名称

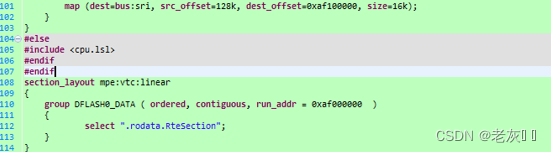

4.在LSL文件中指定section(可以新建)名称及属性（vtc所有核,contiguous和上一section连续等参数。

5.编译成功后可以在map文件中看到该section成功定位到了指定地址。

小结

注意避开已经使用到的内存，特别是share memory和boot。
