vivado创建IP时出现[IP_Flow 19-3153] Bus Interface ‘clk‘: ASSOCIATED_BUSIF bus parameter is missing.

已于 2022-05-12 10:12:58 修改
阅读量5k 收藏 13
点赞数 7
分类专栏： 新手常见错误 文章标签： 硬件工程
于 2022-05-11 22:25:08 首次发布
原文链接：https://blog.csdn.net/u011400634/article/details/111312509
版权

[IP_Flow 19-3153] Bus Interface 'clk': ASSOCIATED_BUSIF bus parameter is missing.

参考文档
xilinx
xilinx社区

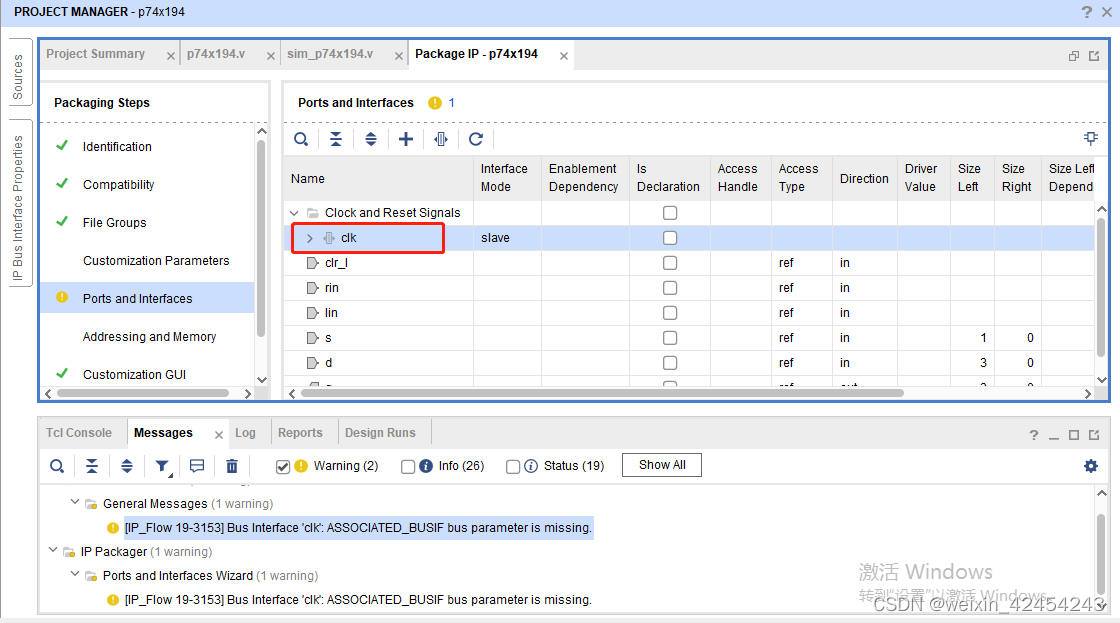

新建IP时, 里面添加了一个自己的输入时钟，系统默认给添加到了时钟和复位信号里面了
在这里插入图片描述

解决办法：其实就是按照其提示给这个信号添加bus parameter: ASSOCIATED_BUSIF

1.双击你的时钟clk，会弹出一个对话框"Edit Interface"（或者单击clk，选择Add Interface,这个要在General中写上你的端口名，再去Parameter添加，详细步骤参考文章开头链接）。

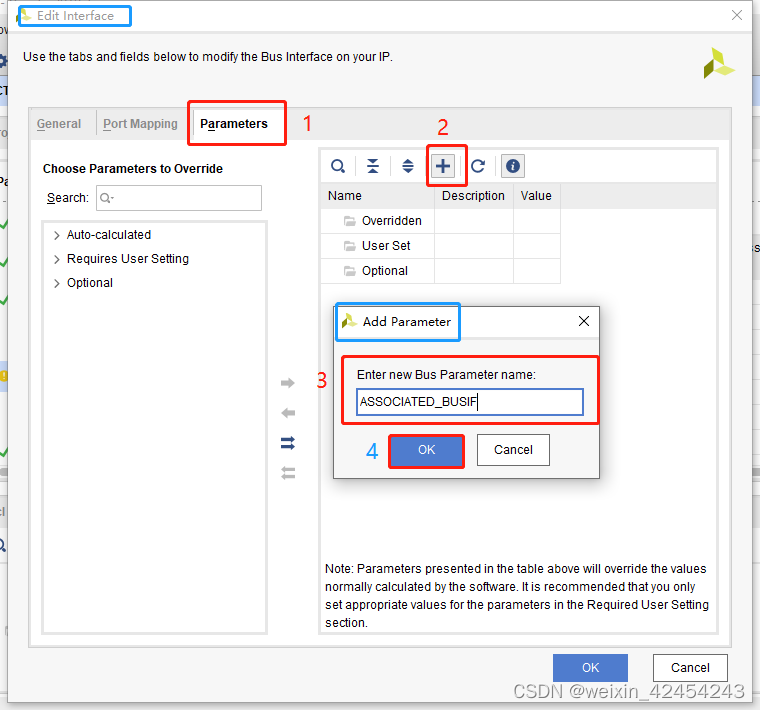

2.选择Parameter，点击右边的的“+”，在弹出的对话框“Add Parameter”输入ASSOCIATED_BUSIF然后，点击OK

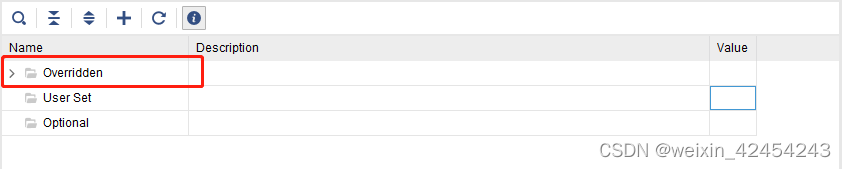

在这里插入图片描述

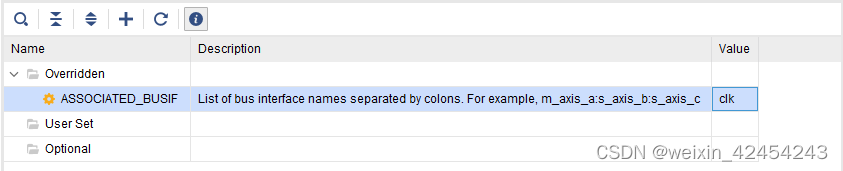

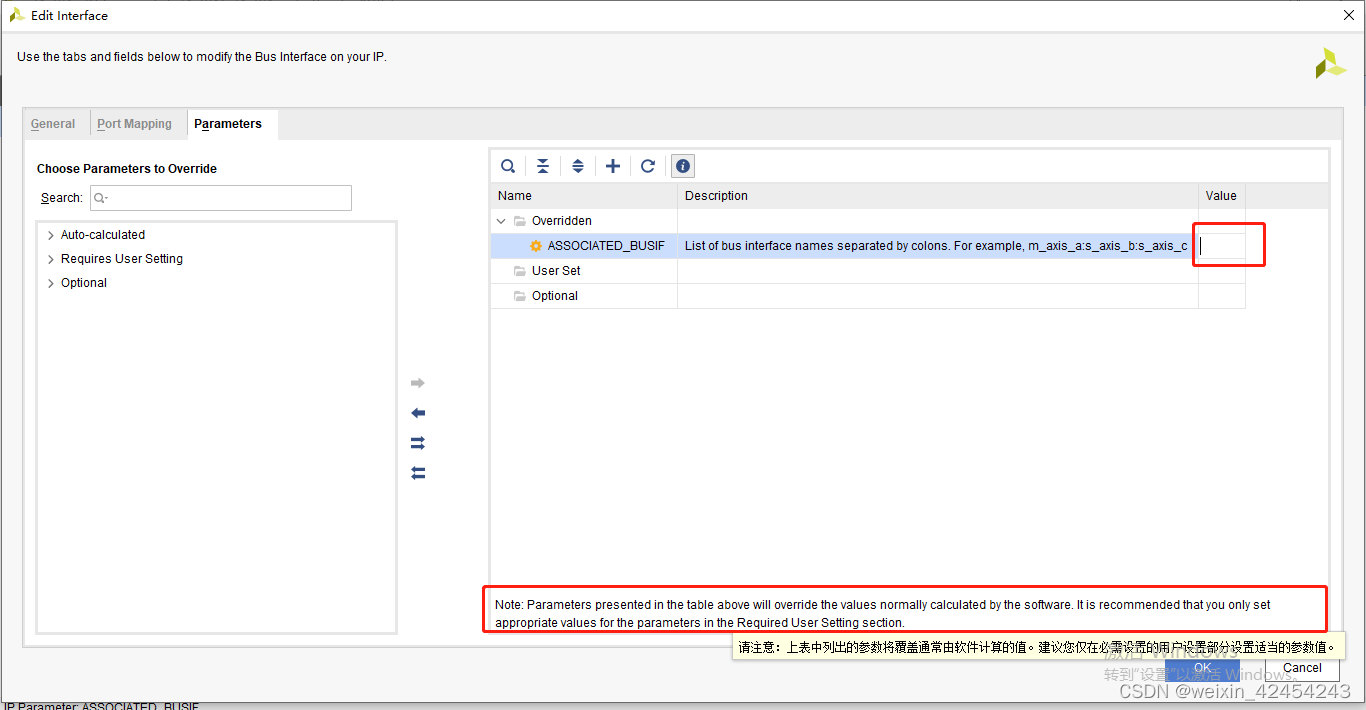

3.然后根据提示，在新建的ASSOCIATED_BUSIF这个参数后面的value列输入你定义的时钟信号的名字，我的是clk, OK! 问题解决
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
