桥式整流器是由四只整流硅芯片作桥式连接，外用绝缘朔料封装而成，大功率桥式整流器在绝缘层外添加锌金属壳包封，增强散热。

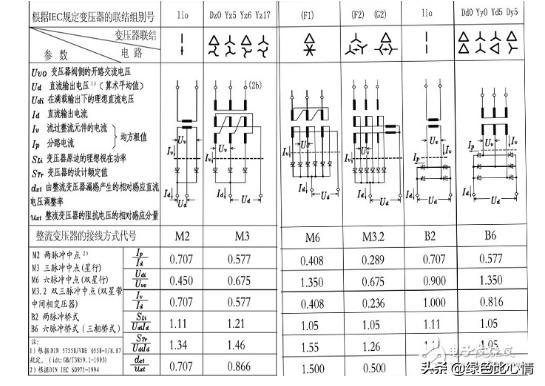

桥式整流器原理

桥式整流器品种多：有扁形、圆形、方形、板凳形(分直插与贴片)等，有GPP与O/J结构之分。最大整流电流从0.5A到100A，最高反向峰值电压从50V到1600V。

半桥是将两个二极管桥式整流的一半封在一起，用两个半桥可组成一个桥式整流电路，一个半桥也可以组成变压器带中心抽头的全波整流电路。

选择整流桥要考虑整流电路和工作电压。

整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。

全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图是其外形。

全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格，耐压值(最高反向电压)有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。

整流桥四脚接法

想要知道整流桥KBPC3510如何接线，首先我们要认识正、负极性全波整流桥电路。方可更方便的理解整流桥在电路中接线。如下图所示，桥式电路是由四只整流二极管连接而成，交流电压在正极与负极相连的两个连接点处输入。正极性电压输出端在负极与负极相连之处，在正极与正极相连处接地，这正是整流桥桥式整流电路的电路特征。

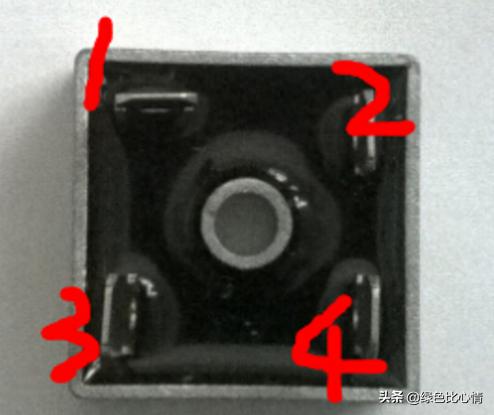

之后，我们回过头来看一下KBPC3510在外部是怎么接线的。如下图产品排列方向特殊的那个引脚就是“1”是直流正极，“1”对角的“4”是直流输出的负极。其余两个引脚就是交流电压的输入端了。

那如果是外形是圆形的圆桥或是长方形的方桥整流全桥接线：其里面有四个二极管。四个引脚，长脚的就是直流输出的正极，和其相对的是直流输出负极，剩余的两个是交流电压的输入端。还有的就是半桥的接线：半桥整流桥封装里有2个二极管，使用次级带中心抽头的双绕租变压器。

ASEMI 整流桥四脚接法方法和故障检测法

关于这一电路故障检测方法说明如下几点：

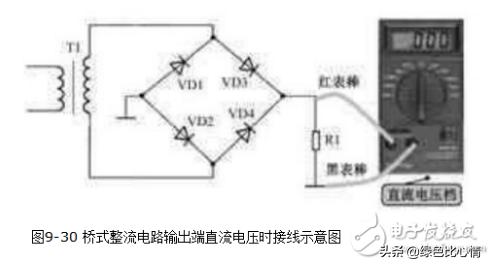

(1)如图9-30所示是测量这一整流电路输出端直流电压时接线示意图。对于正极性桥式整流电路。红表棒接两只整流二极管负极相连接处。如果测量结果没有直流输出电压，再用万用表欧姆档在路测量VD1和VD2正极相连接处的接地是不是开路了。如果这一接地没有开路，再测量电源变压器次级线圈两端是否有交流电压输出。

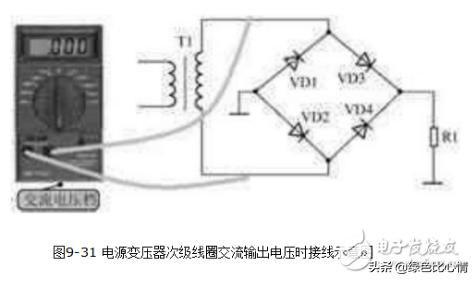

(2)如图9-31所示是测量电源变压器次级线圈交流输出电压时接线示意图。由于这是桥式整流电路。所以电源变压器次级线圈两端没有一个是接地的，万用表的两根表棒要直接接在电源变压器次级线圈两端。

(3)电路故障分析

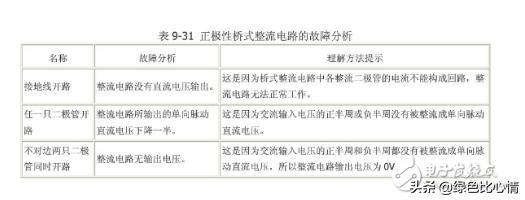

如表9-31所示是正极性桥式整流电路的故障分析。故障检测方法关于这一电路故障检测方法说明如表。
