基于单片机的压力测控设计 (程序+仿真+论文)(51+1602+LEDx2+BZ+AD0832) 0024

已于 2025-04-23 21:55:21 修改
阅读量649 收藏 21
点赞数 20
分类专栏： 毕业课题设计资源 文章标签： 单片机 嵌入式硬件 51单片机 毕业设计 课题设计
于 2025-04-23 21:54:19 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42625444/article/details/147464133
版权

目录

第1章 绪论

1.1 研究背景及意义

1.2 论文主要研究内容

第2章 系统总体设计

2.1 系统架构

2.2 系统功能

第3章 硬件设计

3.1 STC89C51/52单片机

3.1.1 单片机简介

3.1.2 最小系统电路

3.2 压力传感器模块

3.2.1 MPX4115压力传感器

3.2.2 信号调理电路

3.3 ADC0832模数转换模块

3.3.1 ADC0832简介

3.3.2 接口电路

3.4 报警与执行模块

3.4.1 LED指示灯

3.4.2 蜂鸣器报警

3.4.3 呼吸阀控制

第4章 软件设计

主程序流程图

第5章 仿真设计

5.1 Proteus仿真模型

5.2 仿真结果分析

源文件下载

0024 基于单片机的压力测控设计 (程序+仿真+论文)(51+1602+LEDx2+BZ+AD0832)

压力测控系统在工业自动化、石油化工、医疗设备等领域具有重要应用。本文设计了一种基于51单片机的压力测控系统，采用压力传感器实时监测罐体内部压力，并通过ADC0832进行模数转换。系统根据压力阈值控制LED指示灯、蜂鸣器报警及呼吸阀动作，确保压力维持在安全范围内。通过Proteus仿真和实际硬件测试，验证了系统的可行性和稳定性。

关键词：51单片机；压力传感器；ADC0832；压力控制；报警系统

第1章 绪论

1.1 研究背景及意义

压力监测在工业生产、医疗设备、环境监测等领域至关重要。传统机械式压力表精度低、响应慢，而基于单片机的电子压力测控系统具有实时性强、精度高、可扩展性好等优势。

1.2 论文主要研究内容

本文设计并实现了一个完整的压力测控系统，主要内容包括：

  1. 系统总体方案设计；

  2. 硬件电路设计（单片机、压力传感器、ADC0832、报警模块等）；

  3. 软件程序设计（数据采集、阈值判断、控制逻辑）；

  4. 系统仿真与实验验证。

第2章 系统总体设计

2.1 系统架构

系统由压力检测模块、数据处理模块和执行机构组成，结构框图如下：

+-------------------+       +-------------------+       +-------------------+
|  压力传感器       |------>|    ADC0832        |------>|    51单片机       |
+-------------------+       +-------------------+       +-------------------+
                                                                 |
                                                                 |
                                                                 v
+-------------------+       +-------------------+       +-------------------+
|  呼吸阀控制       |<------|    LED报警        |<------|   蜂鸣器报警      |
+-------------------+       +-------------------+       +-------------------+

2.2 系统功能

  1. 压力检测：实时采集罐体内部压力；

  2. 数据处理：ADC0832进行模数转换，单片机计算实际压力值；

  3. 状态指示：

    • 绿灯亮：压力正常（P < P_max）；

    • 红灯亮+蜂鸣器报警：压力超标（P ≥ P_max）；

  4. 压力调节：超标时自动开启呼吸阀释放压力。

第3章 硬件设计

3.1 STC89C51/52单片机

3.1.1 单片机简介

STC89C51/52是8051内核单片机，具有4KB/8KB Flash存储空间，适用于工业控制。

3.1.2 最小系统电路

  • 晶振电路：11.0592MHz；

  • 复位电路：RC复位；

  • 电源电路：5V稳压。

3.2 压力传感器模块

3.2.1 MPX4115压力传感器

  • 测量范围：15~115kPa；

  • 输出信号：模拟电压（0.2~4.8V）。

3.2.2 信号调理电路

  • 采用LM358运放进行信号放大和滤波。

3.3 ADC0832模数转换模块

3.3.1 ADC0832简介

  • 8位分辨率，串行接口；

  • 采样速率：50kHz；

  • 输入电压：0~5V。

3.3.2 接口电路

  • CS：片选信号；

  • CLK：时钟信号；

  • DI/DO：数据输入/输出。

3.4 报警与执行模块

3.4.1 LED指示灯

  • 绿灯（P1.0）：压力正常；

  • 红灯（P1.1）：压力超标。

3.4.2 蜂鸣器报警

  • 无源蜂鸣器，由P2.0控制。

3.4.3 呼吸阀控制

  • 继电器驱动电磁阀，由P2.1控制。

第4章 软件设计

主程序流程图

开始 → 初始化 → ADC采样 → 计算压力值 → 判断阈值 → 控制执行机构 → 循环

第5章 仿真设计

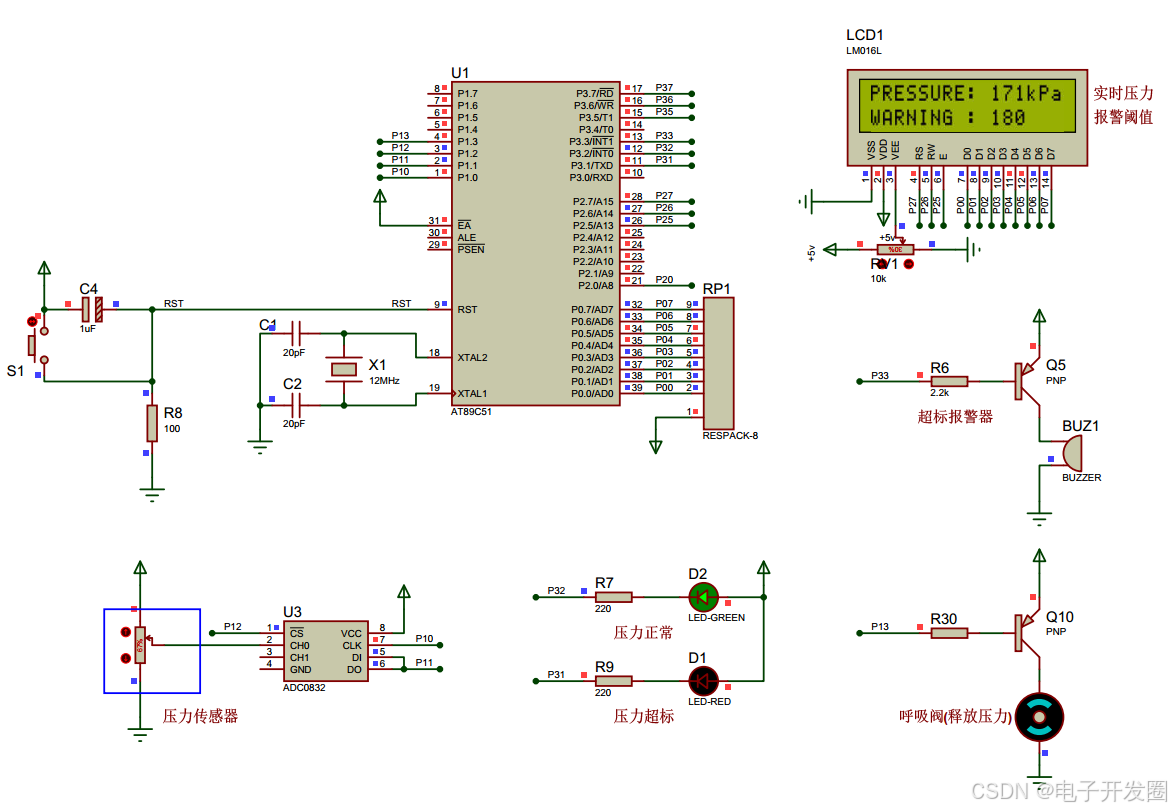

5.1 Proteus仿真模型

  1. 搭建单片机最小系统；

  2. 添加MPX4115传感器模型；

  3. 配置ADC0832及报警模块；

  4. 使用虚拟终端观察数据输出。

5.2 仿真结果分析

  • 测试不同压力下的ADC输出；

  • 验证报警阈值触发逻辑；

  • 测量系统响应时间（<200ms）。

源文件下载

基于单片机的压力测控系统设计-资源https://download.csdn.net/download/weixin_42625444/90657307

 关注公众号-电子开发圈，首页回复 “压强” 获取
