0406 基于单片机的心形流水灯设计 (程序+电路+仿真)(51+LEDx32)

摘要

近年来,随着计算机技术的飞速发展,单片机技术在社会各领域中得到了广泛的应用。在流水灯控制系统中,单片机更是取代了由齿轮调节延迟时间的旧式控制方式,成为现代控制系统的核心部分。单片机具有体积小、重量轻、功耗低、功能强、价格低等优点,广泛应用于测控系统、数据采集、智能仪器仪表、机电一体化产品、智能接口、计算机通信以及单片机的多级系统等领域。

本文主要介绍了一种基于51/52单片机的心形流水灯设计。该设计采用32个LED灯组成心形图案,通过单片机控制实现自动循环变换闪烁的效果。论文详细阐述了系统的硬件设计、软件编程以及仿真调试过程,并对每个硬件模块的功能及原理进行了深入分析。通过本次设计,不仅加深了对单片机技术的理解,还提高了实际动手能力和综合运用知识解决实际问题的能力。

关键词:单片机;心形流水灯;LED;硬件设计;软件编程;仿真调试

1. 绪论

1.1 研究背景与意义

随着科技的进步和人们生活水平的提高,LED灯作为一种新型的照明和装饰工具,逐渐走进了人们的日常生活。LED灯具有功耗低、寿命长、亮度高、颜色丰富等优点,广泛应用于各种场合。流水灯作为一种常见的LED灯应用形式,通过控制LED灯的亮灭顺序,形成流动的视觉效果,常用于广告牌、装饰灯、节日彩灯等场合。

单片机作为一种微型计算机,具有体积小、功能强、价格低等优点,广泛应用于各种控制系统中。在流水灯控制系统中,单片机可以精确控制每个LED灯的亮灭时间和顺序,实现复杂的灯光效果。因此,基于单片机的心形流水灯设计不仅具有实际应用价值,还能加深对单片机技术的理解和掌握。

1.2 国内外研究现状

目前,国内外对流水灯控制系统的研究已经取得了许多成果。国外在LED灯的控制技术方面起步较早,技术相对成熟,已经开发出多种高性能的LED控制芯片和系统。国内在LED灯的控制技术方面也取得了显著进展,许多企业和研究机构开发出了具有自主知识产权的LED控制芯片和系统。

然而,现有的流水灯控制系统大多采用专用的控制芯片,成本较高,灵活性较差。基于单片机的流水灯控制系统具有成本低、灵活性高、可编程性强等优点,逐渐成为研究的热点。本文设计的心形流水灯系统采用51/52单片机作为主控芯片,通过软件编程实现复杂的灯光效果,具有较高的实用价值和推广前景。

2. 系统总体设计

2.1 系统功能需求

本设计的主要功能是通过51/52单片机控制32个LED灯组成的心形图案,实现自动循环变换闪烁的效果。具体功能需求如下:

  1. 采用51/52单片机作为主控芯片,控制32个LED灯的亮灭。

  2. LED灯组成心形图案,通过单片机控制实现自动循环变换闪烁的效果。

  3. 系统具有较高的灵活性和可扩展性,可以根据需要调整LED灯的亮灭顺序和时间。

2.2 系统技术指标

  1. 单片机:采用51/52系列单片机,工作频率为12MHz。

  2. LED灯:采用普通发光二极管,工作电压为2V-3.6V,工作电流为10mA。

  3. 电源:采用5V直流电源供电。

  4. 控制方式:通过软件编程控制LED灯的亮灭顺序和时间。

2.3 系统总体方案

本设计的总体方案如图所示。系统主要由单片机最小系统、LED驱动电路、电源电路和心形LED灯组成。单片机最小系统包括单片机、晶振电路、复位电路等,负责控制LED灯的亮灭顺序和时间。LED驱动电路采用限流电阻和晶体管驱动LED灯,保证LED灯的正常工作。电源电路为系统提供稳定的5V直流电源。心形LED灯由32个LED灯组成,通过单片机控制实现自动循环变换闪烁的效果。

3. 硬件设计

3.1 单片机最小系统

单片机最小系统是系统控制的核心部分,包括单片机、晶振电路、复位电路等。本设计采用51/52系列单片机作为主控芯片,具体型号为AT89C51。AT89C51具有4KB的闪存、128B的RAM、32个I/O口、2个16位定时/计数器、5个中断源等丰富的内部资源,能够满足系统的控制需求。

3.1.1 单片机

AT89C51单片机的主要特性如下:

  1. 与MCS-51兼容。

  2. 4KB可编程闪烁存储器。

  3. 128B内部RAM。

  4. 32个可编程I/O口。

  5. 2个16位定时/计数器。

  6. 5个中断源。

  7. 可编程串行通道。

  8. 低功耗的闲置和掉电模式。

  9. 片内振荡器和时钟电路。

3.1.2 晶振电路

晶振电路为单片机提供时钟信号,保证单片机的正常工作。本设计采用12MHz的晶振,晶振的两个引脚分别连接到单片机的XTAL1和XTAL2引脚,并通过两个30pF的电容接地,形成稳定的振荡电路。

3.1.3 复位电路

复位电路用于在系统上电或出现故障时将单片机复位到初始状态。本设计采用上电复位电路,由一个10μF的电容和一个10kΩ的电阻组成。当系统上电时,电容通过电阻充电,RST引脚出现高电平,使单片机复位。当电容充电完成后,RST引脚变为低电平,单片机进入正常工作状态。

3.2 LED驱动电路

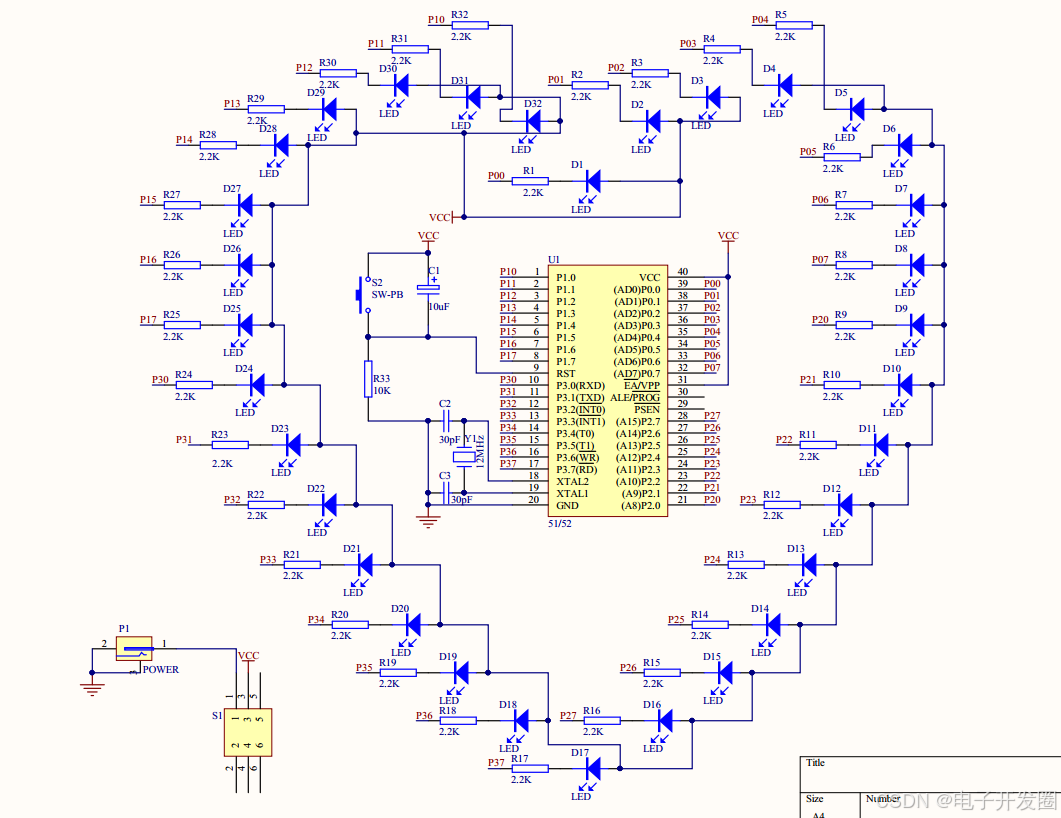

LED驱动电路用于驱动32个LED灯,保证LED灯的正常工作。本设计采用限流电阻和晶体管驱动LED灯。每个LED灯串联一个470Ω的限流电阻,连接到单片机的I/O口。当I/O口输出低电平时,LED灯点亮;当I/O口输出高电平时,LED灯熄灭。

3.3 电源电路

电源电路为系统提供稳定的5V直流电源。本设计采用7805稳压芯片将输入的9V直流电压稳压为5V,为单片机和其他电路提供稳定的电源。电源电路还包括滤波电容,用于滤除电源中的噪声,保证系统的稳定工作。

3.4 心形LED灯

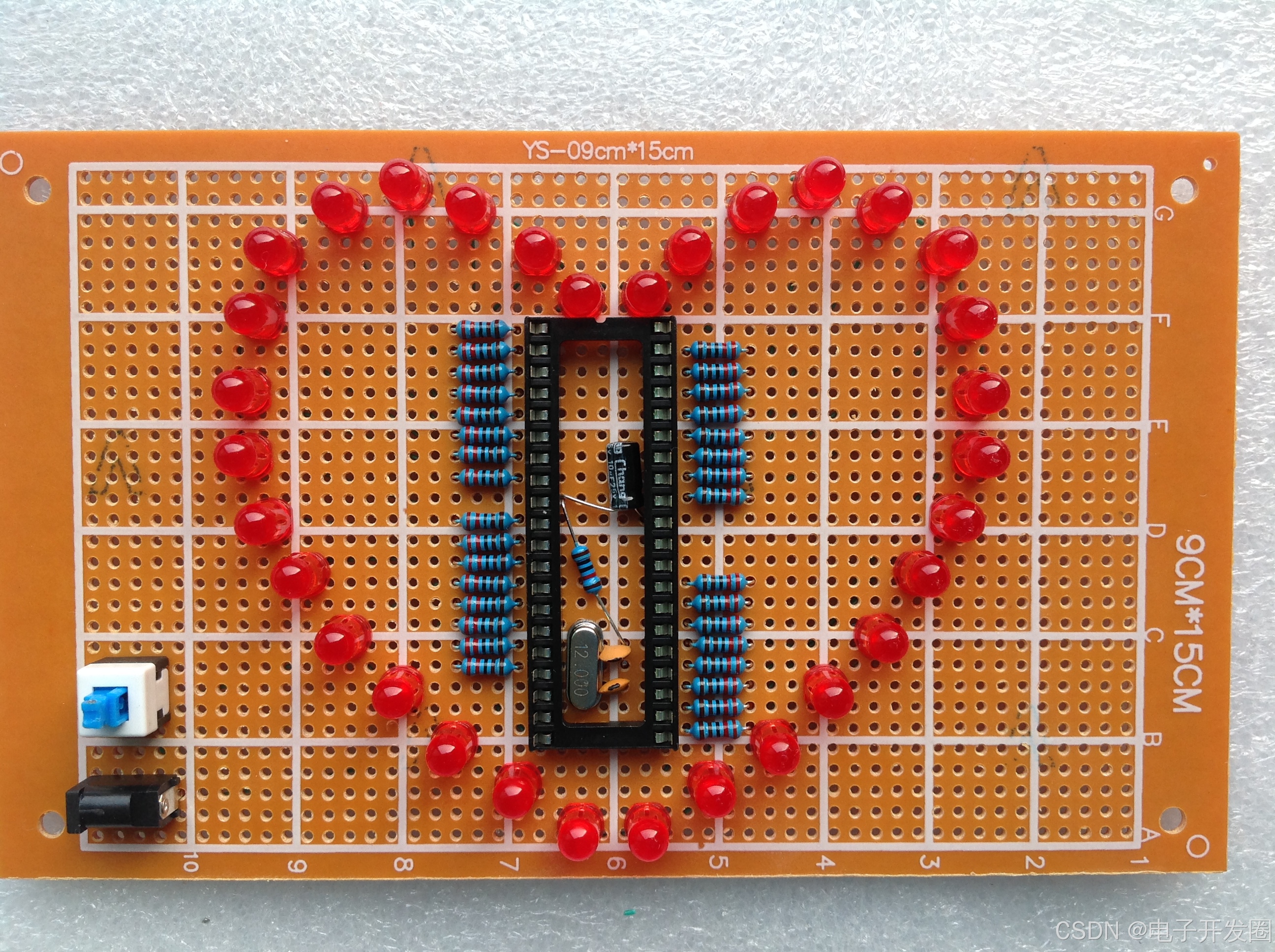

心形LED灯由32个LED灯组成,排列成心形图案。每个LED灯连接到单片机的I/O口,通过单片机控制实现自动循环变换闪烁的效果。LED灯的排列方式如图3.4所示。

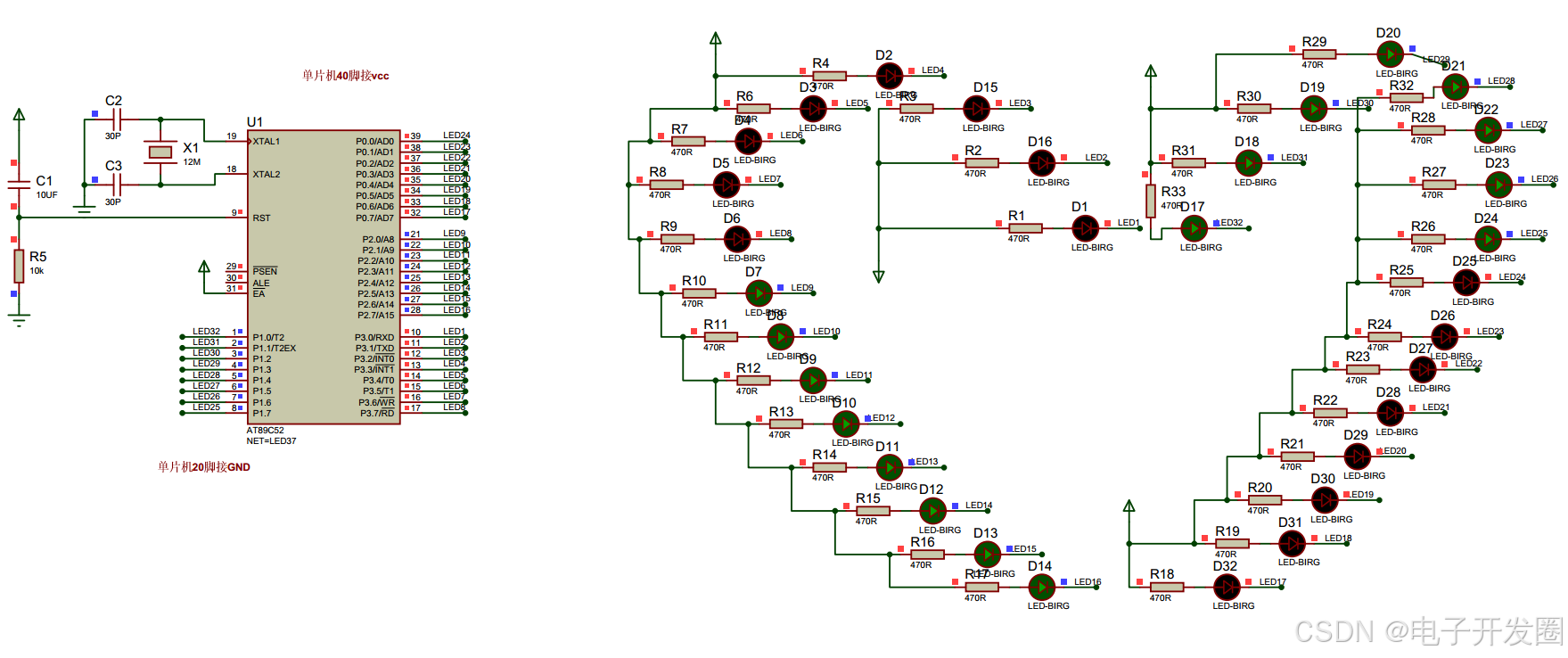

5. 仿真设计

6. 软件设计

6.1 软件设计思路

本设计的软件部分主要实现心形流水灯的自动循环变换闪烁效果。通过编写程序控制单片机的I/O口输出高低电平,控制LED灯的亮灭顺序和时间。程序采用C语言编写,使用Keil C51开发环境进行编译和调试。

6.2 程序流程图

程序流程图如图4.1所示。程序首先初始化单片机的I/O口,然后进入主循环。在主循环中,程序依次点亮和熄灭LED灯,形成流水灯效果。通过调整延时时间,可以控制流水灯的速度。

6.3 程序代码

7.结论

通过这次毕业设计我们主要了解了单片机控制流水灯的工作原理,发光二极管以及AT89C51的应用,使我认识到了单片机的重要性。在设计中,我们可以写出各种各样的程序,使流水灯亮灭看起来更新颖漂亮。

源文件获取
