方案一
参考论文
LED光源驱动电路研究   华科 硕士 08.06
采用恒流源控制的原因

1、LED的PN结的温度系数为负,温度升高时LED的势垒电势降低。由于这个特点,所以LED不能直接用电压源供电,必须采用限流措施,否则LED随着工作时温度的升高,电流会越来越大,以至损坏LED。

一、基于驱动芯片MBI1802的恒流驱动电路设计

该芯片主要技术参数：

恒定电流输出范围：40~360m A；
电压输入范围： 0~7V；
工作环境温度：-40℃~85℃；
储存环境温度：-55℃~150℃；
封装形式：SOP8；
2 个恒流输出通道(可只使用一个)；
电流输出可使用一个可变电阻调节；
具有过热保护功能；
恒流输出值不受输出端负载电压影响(不怕负载短路)；

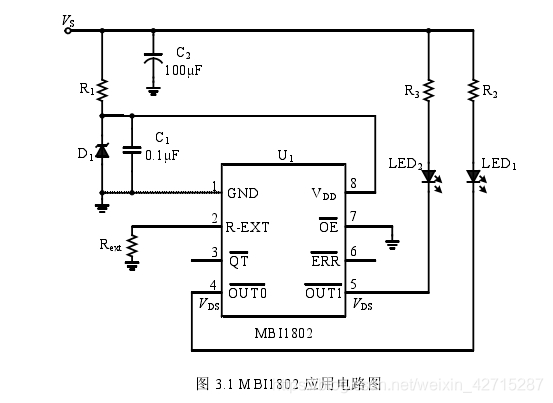

在这里插入图片描述

图 中引脚 1(GND)为接地端；
引脚 2(R-EXT)为外接电阻的输入端，此外接电阻可设定两个输出通道的输出电流；
引脚 3(QT)为使能端，当引脚 3 接低点平时ÿ
