摄像头DVP接口电路设计

1、摄像头简介

1.1、Camera介绍

在各类信息中，图像含有最丰富的信息，作为机器视觉领域的核心部件，摄像头被广泛应用。

目前市面上最常用的摄像头为OV5640。OV5640为500W像素级摄像头，最高支持2592x1944@15fps（QSXGA）的图像输出。

1.2、Camera工作原理

一般来说，camera主要是由镜头和图像传感器两部分组成。

图像传感器将从镜头上传导过来的光线转换为电信号，再通过内部的AD转换为数字信号。

2、摄像头的DVP接口、MIPI接口

常见的智能手机上的摄像头是MIPI接口（移动行业处理器接口：Mobile Industry Processor Interface），还有一部分的摄像头是DVP接口(数字视频端口:digital video port）；CSI是相机串行接口（camera Serial interface）。

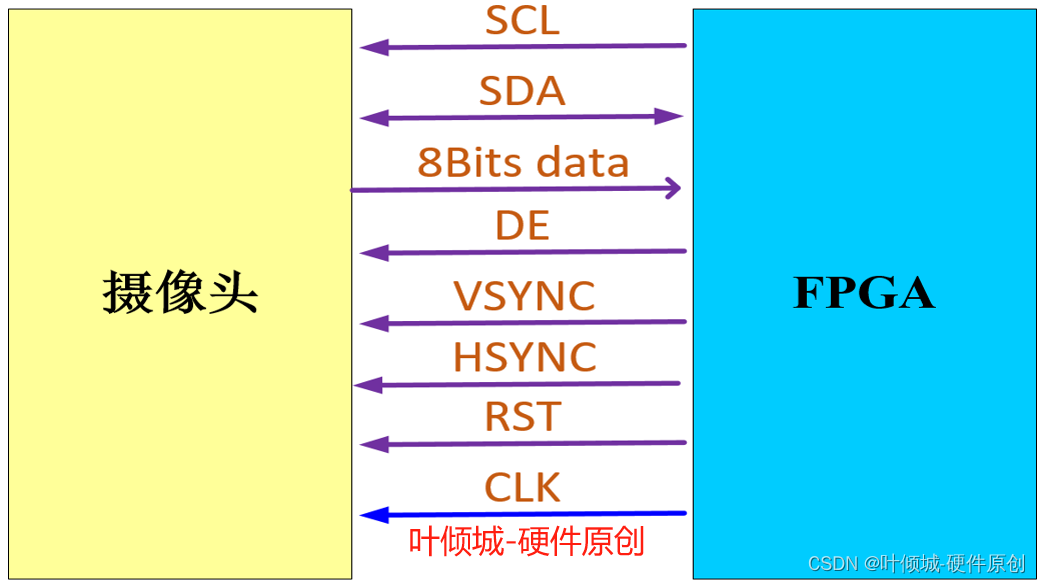

2.1、DVP接口

2.2、MIPI 接口

​

​

3、不同厂家生产的摄像头模组OV5640

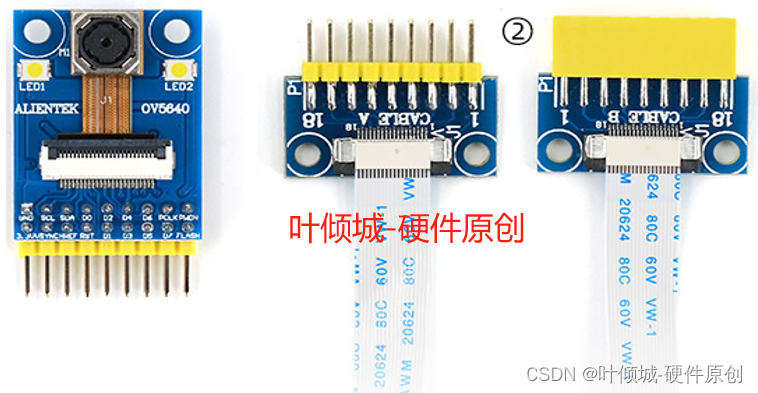

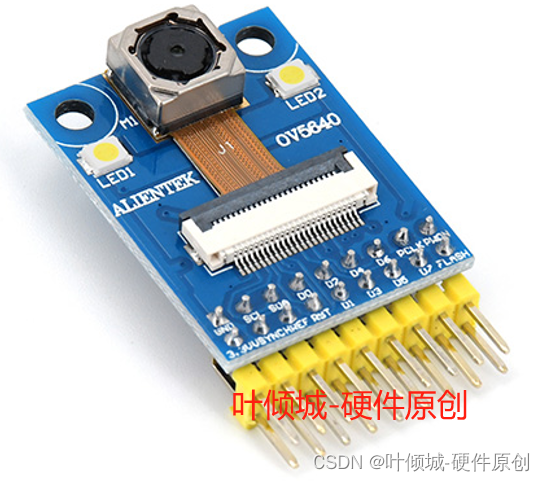

3.1、正点原子 （对应7.2）

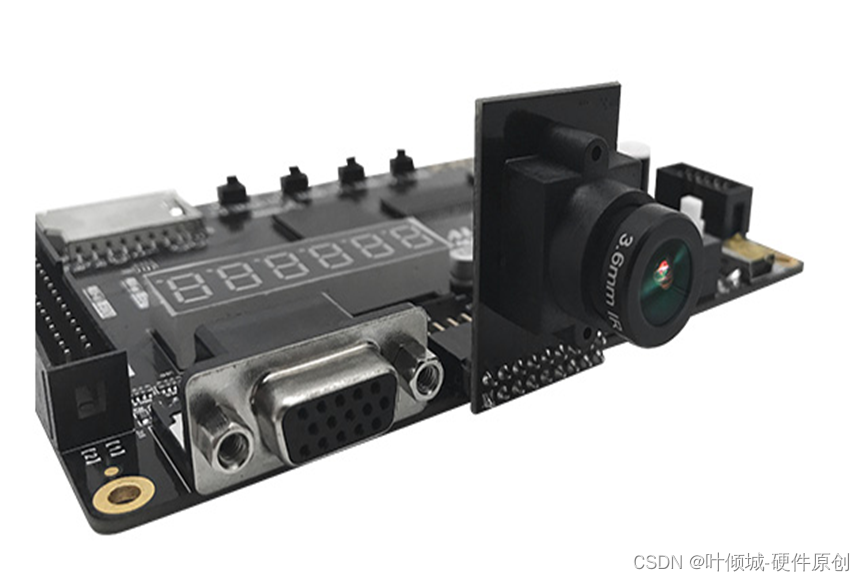

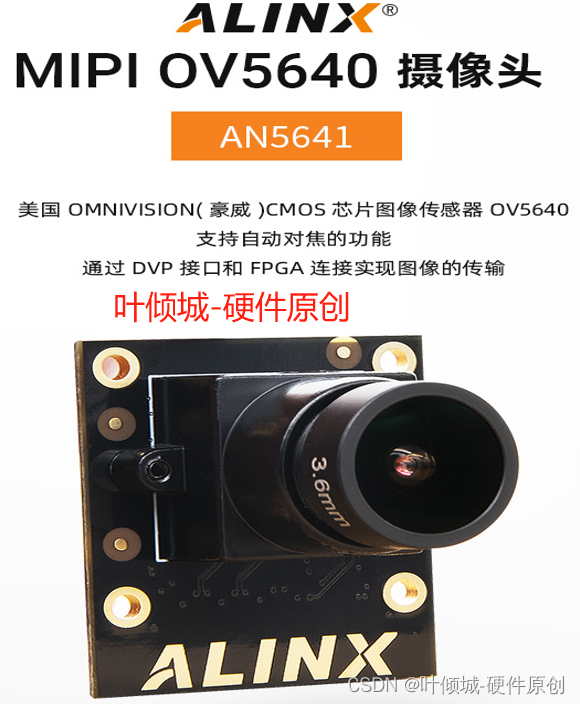

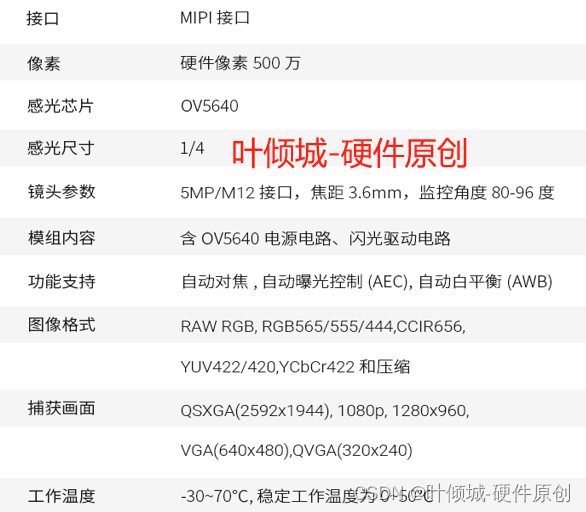

3.2、黑金-ALINX

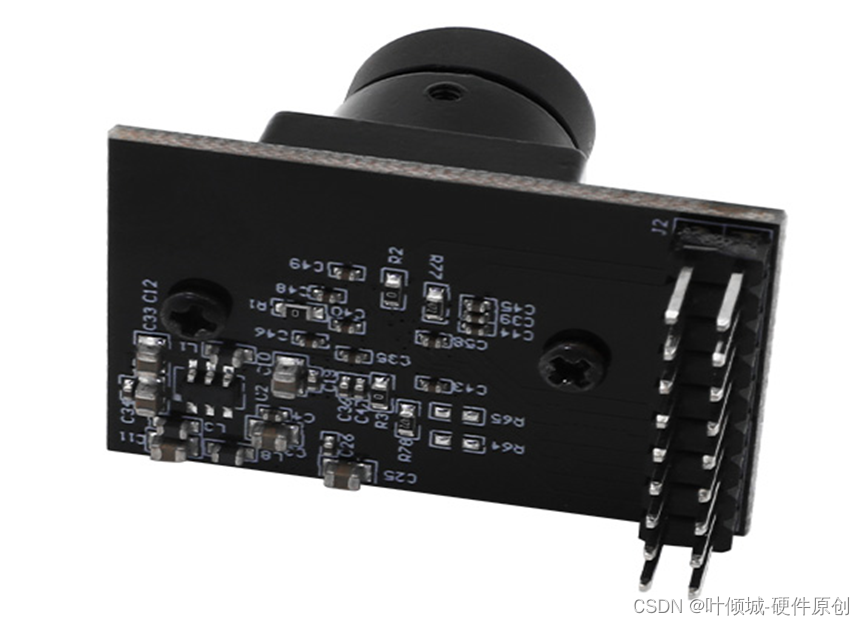

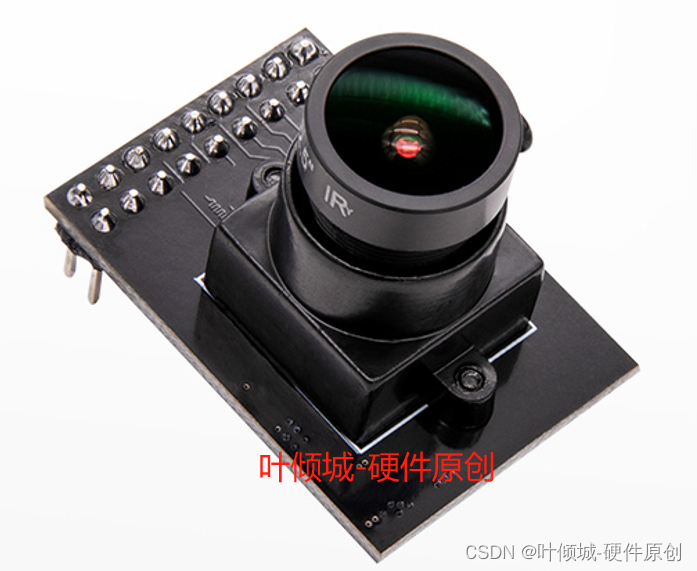

3.3、米联客

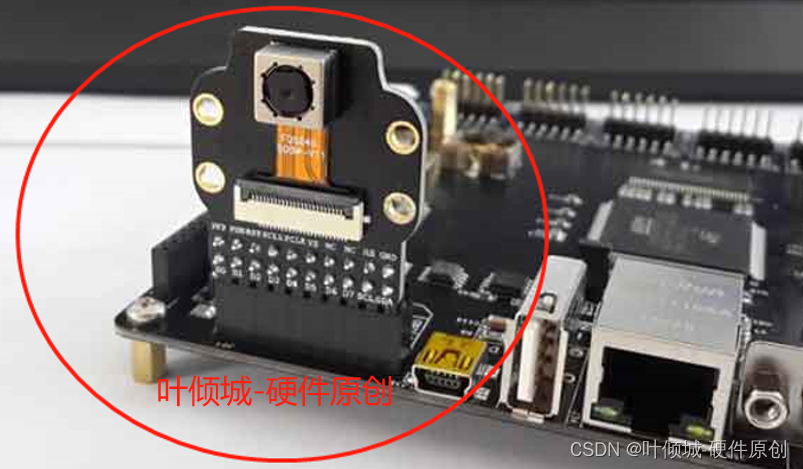

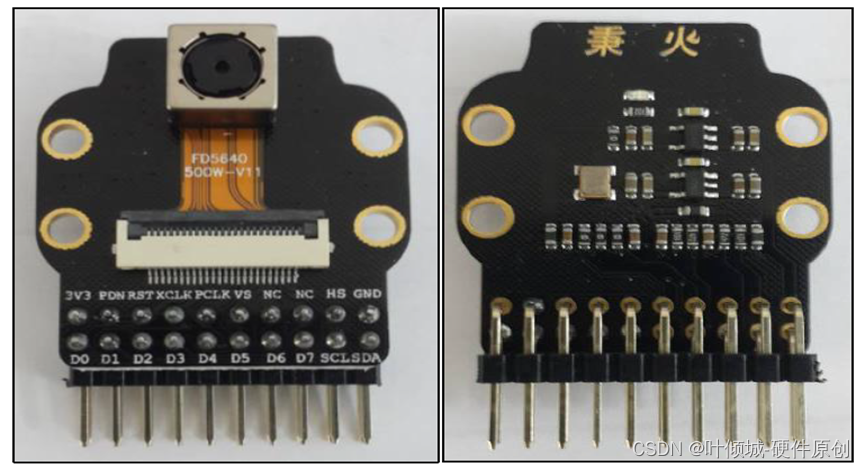

3.4、野火(对应7.1)

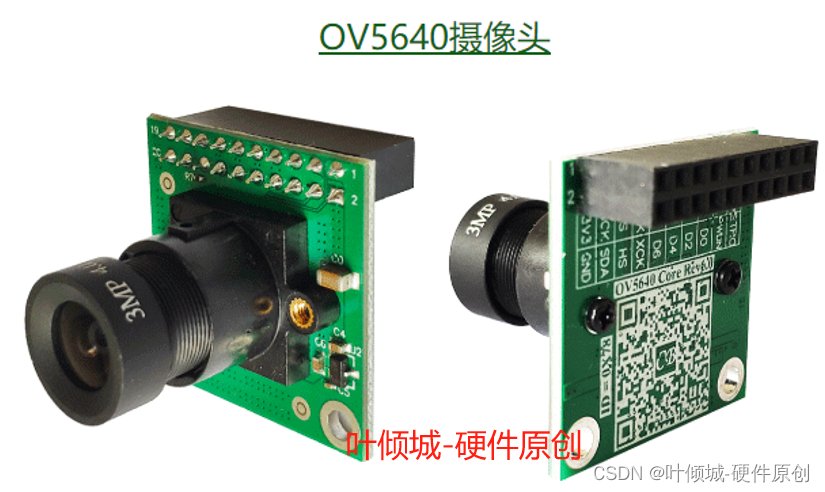

4、摄像头模组OV5640（豪威）

4.1、OV5640简介及特点

4.1.1、OV5640简介

OV5640是OV（OmniVision）公司生产的一颗1/4寸的CMOS QSXGA（2592*1944）图像传感器，支持DVP和MIPI接口。提供了一个完整的500W像素摄像头解决方案，并且集成了自动对焦（AF）功能，具有非常高的性价比。

4.1.2、OV5640特点

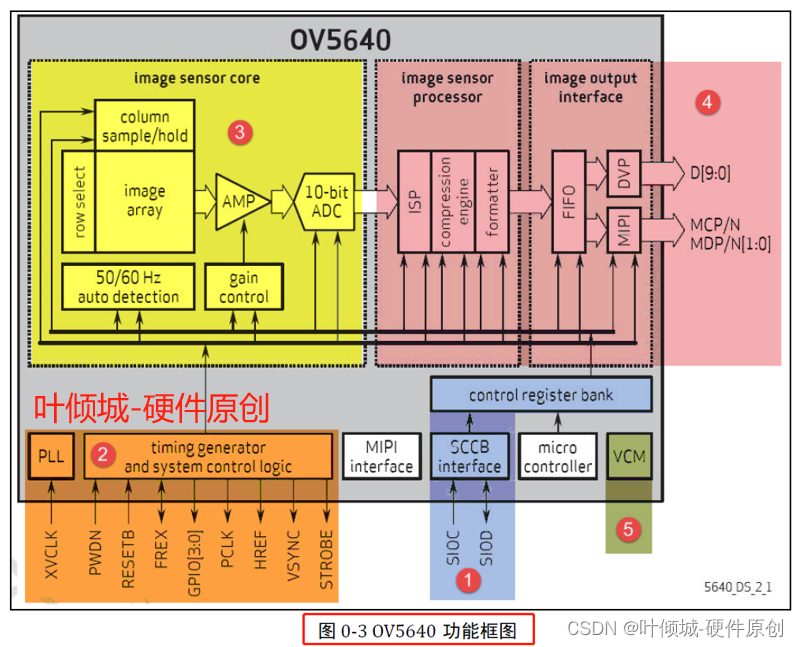

4.2、OV5640模组功能框图

1、控制寄存器

2、通信、控制信号及时钟

3、感光矩阵

4、数据输出信号

5、数据输出信号

4.3、OV5640模组引脚定义

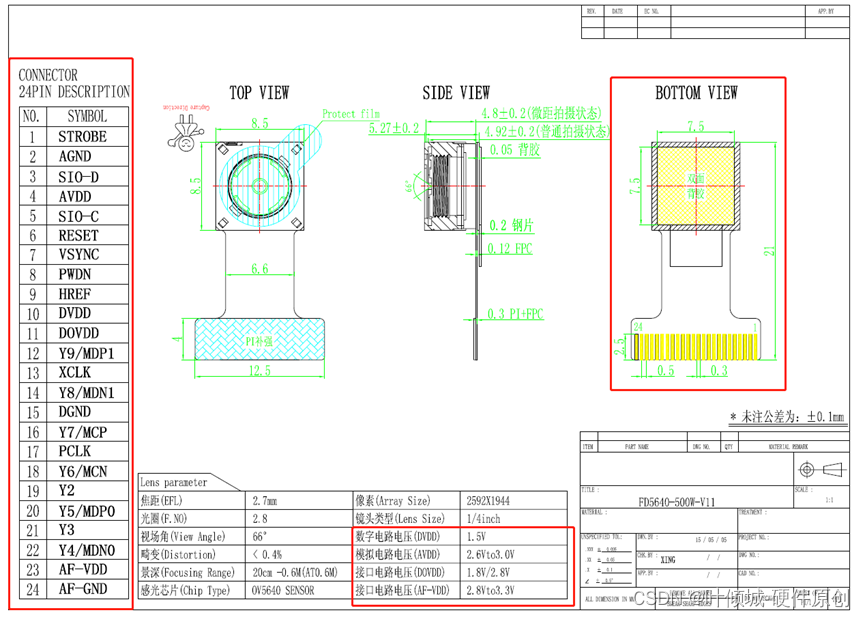

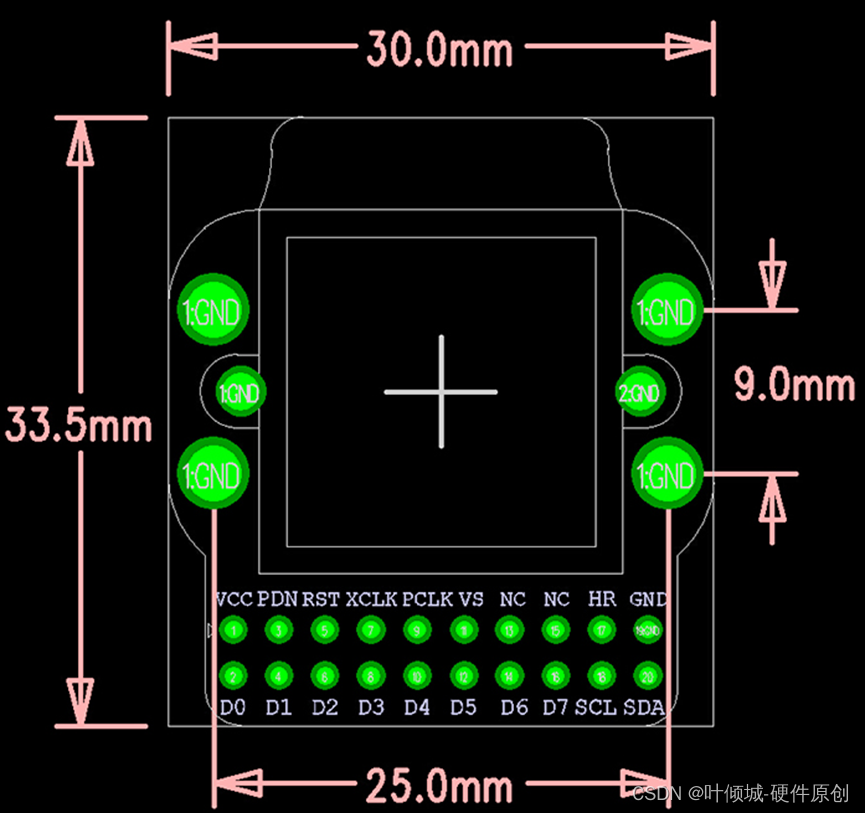

《OV5640模组结构图》

Pin name

I/O

管脚描述

SIO_C

I

SCCB 总线的时钟线，可类比I2C 的SCL

SIO_D

I/O

SCCB 总线的数据线，可类比I2C 的SDA

RESET

I

系统复位管脚，低电平有效

PWDN

I

掉电/省电模式，高电平有效

HREF

O

行同步信号

VSYNC

O

帧同步信号

PCLK

O

像素同步时钟输出信号

XCLK

I

外部时钟输入端口，可接外部晶振

Y2～Y9

O

像素数据输出端口

4.4、OV5640模组原理图- DVP接口（仅需了解管脚即可）

4.5、OV5640模组原理图- MIPI接口（仅需了解管脚即可）

5、主机接口引脚定义

6、摄像头硬件设计要点（★）

7、摄像头硬件实战 (DVP接口)

7.1、xilinx ---XC6SLX16

7.2、ZYNQ7020

7.3、imxq6

8、摄像头PCB设计要点

1、摄像头一般优先放置于板边，以便于插拔。

2、（DVP接口）并口线同层走线并注意等长。

详细内容参考视频讲解
