Arduino UNO模拟输入端口(A0-A5)改成数字IO输出使用

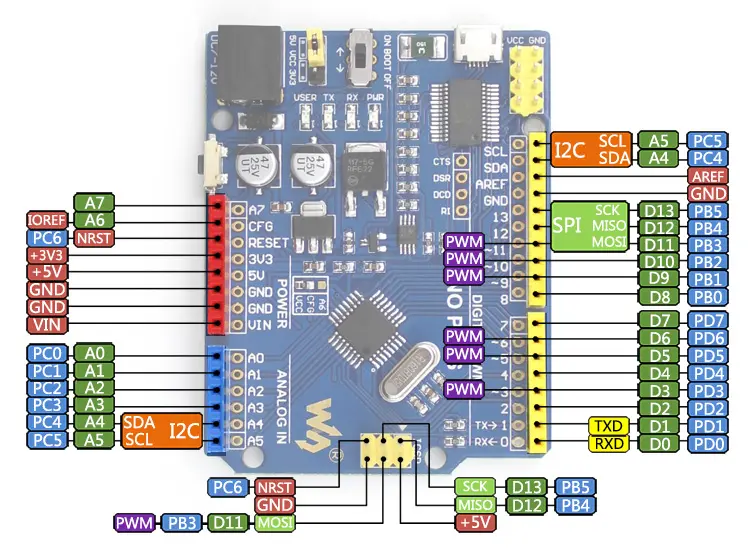

  • 🎉Arduino UNO引脚功能图
    在这里插入图片描述

🔖我们在使用Arduino UNO的时候，可能会遇到数字端口不够用的情况，模拟端口（A0-A5）又没有用上，闲置的情况，可以在程序里直接通过写AVR 指令，把模拟端口改成数字输入输出端口模式，只是在编程的时候不能用 Arduino 封装的函数。例如以下程序，就是控制A0~A5端口上的灯闪烁。（实际电路只搭建了A0的引脚接线）

🌼在线仿真和实际硬件电路运行情况

使用在线仿真，可以看到模拟串口输出的和实际串口输出是有差异的地方，实际输出的值是7F，而在线仿真输出的值是FF，实际电路接在A0引脚上的Led灯可以闪烁，
