1. Diva软件简介

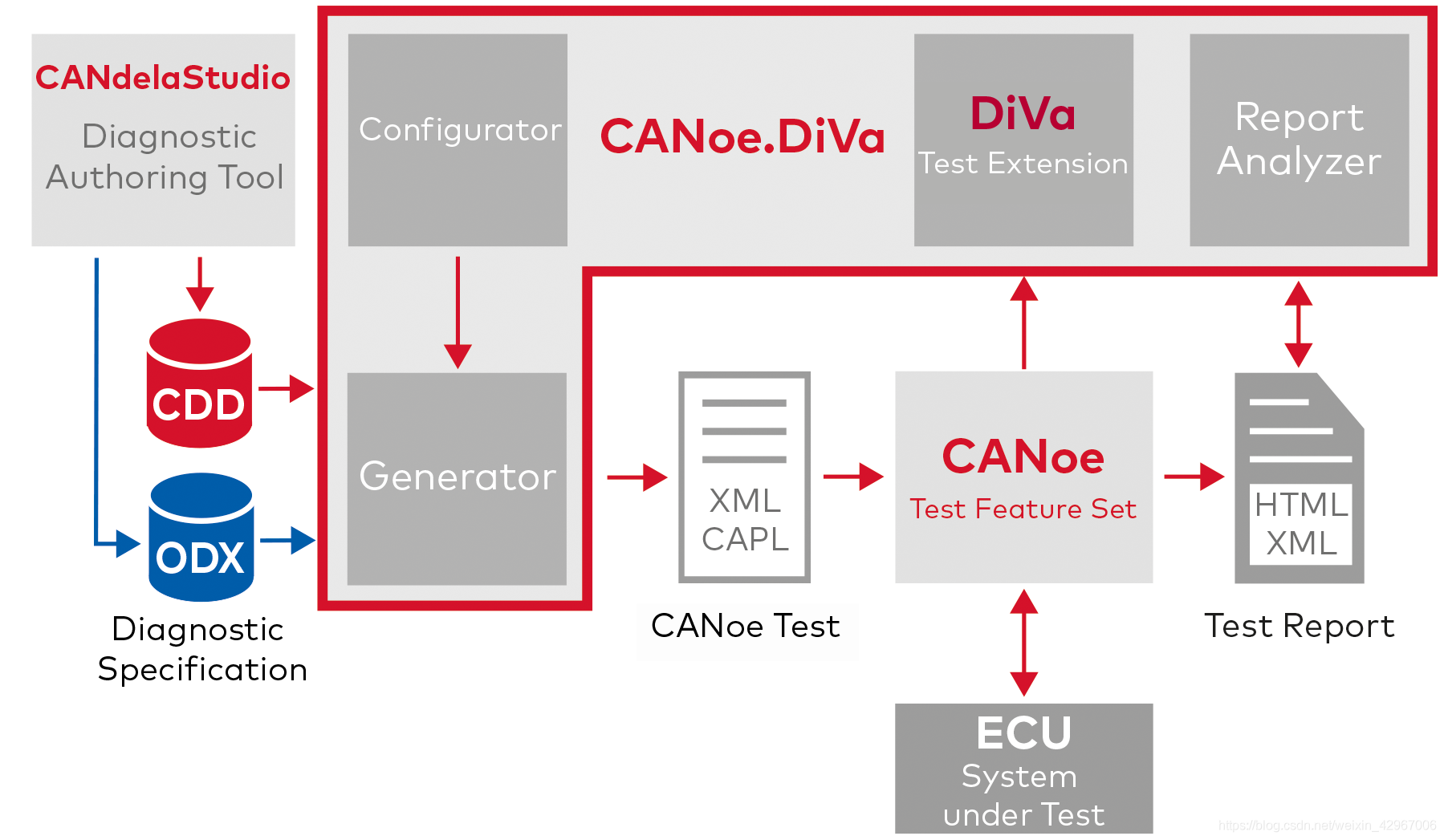

Diva是一个诊断测试脚本自动生成工具，输入是CANdelaStudio制作的CDD或ODX文件，经过Diva配置，自动生成诊断测试工程和脚本，可以导入CANoe软件进行诊断自动测试。它的功能框图如下图所示：
在这里插入图片描述

下面是Vector官网对Diva软件的介绍：

https://www.vector.com/cn/zh/products/products-a-z/software/canoediva/#c6517

Diva自动生成的诊断测试工程覆盖面很广，CDD中的所有诊断服务都会进行测试，还会有无效服务、无效请求格式、无效子功能等测试项。基本可以满足诊断测试需求。

测试工程导入CANoe并执行完测试后，会自动生成测试报告，可以选择生成网页版或专用格式，专用格式的报告可以用Diva查看，同时能链接测试Log。

2. Diva软件的使用

点击红
