PCB电路设计之一：OrCAD+PADS Layout进行PCB电路板的设计

1. 采用ORCAD Capture产生PADS网标

在OrCAD中设计原理图，并且在元件属性中增加Part Type，其Value对应PADS中的Part Type。

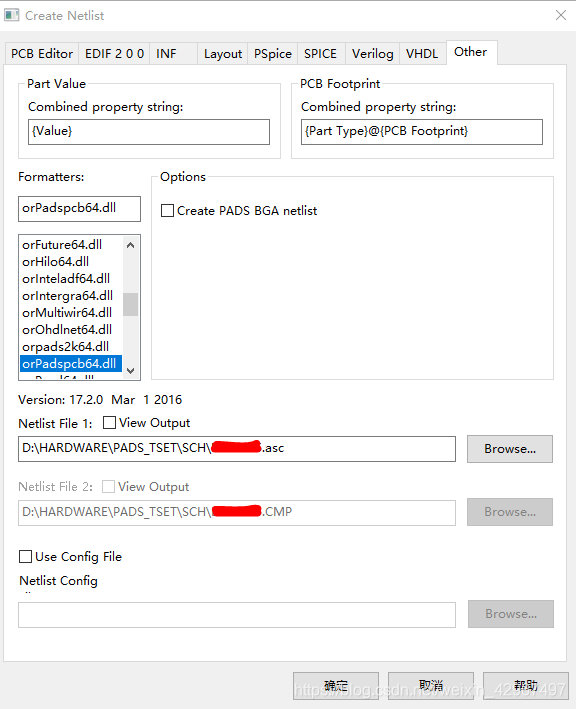

产生网标时的配置对话框如下：

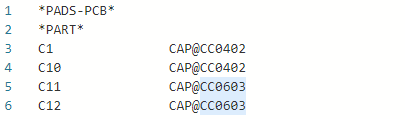

对话框中重点首先在于Pcb Footprint中Conbined Property string的内容，在这里需要按照图示格式写入；其次是Formatters的选择，在这里选择orPadspcb64.dll或者orPads2k64；最后，选择网标所产生的内容和文件名称，如图中红色处为网标文件名，后缀为asc格式，同时，点击确认即可产生网标文件，内容如下图所示。

2. 在PADS Layout中导入网标

在导入网标前需要保证各元件有对应的封装库，在PADS中为Part Type和PCB Decal。之后在File》Import选择前面产生的.asc文件完成导入。

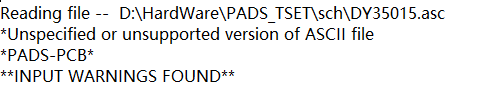

• 导入过程中会提示如下警告：

• 并且在输出报告中提示未指定版本或者版本不支持。

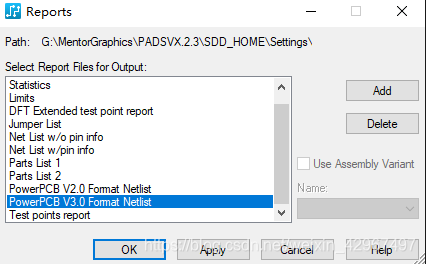

• 在这里，需要在网标增加版本说明，才可以正确的导入网标，添加版本的方式如下，在PADS Layout软件中，选择File》Reports，在对话框中选择PowerPCB V3.0 Format Netlist，点击确定。

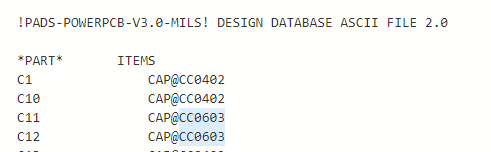

• 上述步骤将产生网标的版本信息，将下面两行内容复制并覆盖OrCAD产生的网标文件中的前两行。

• 覆盖后新的网标内容如下图所示：

  在绘制PCB的过程中，当原理图发生改动重新生成网标时，需要在PADS ECO模式下完成。
  选择Tool》Compare ECO，设置对话框参数如下：

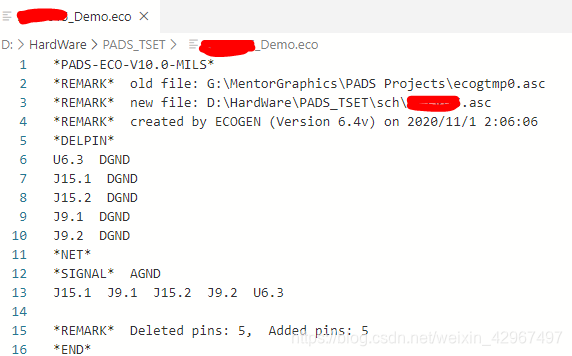

  在New Design with Changes 中选择更新后的网标文件，点击Run，如果在运行过程中产生ECOGEN filed时，一般情况下是封装出错，或者网标格式有问题。当正确产生.eco文件后，通过FIle》Import选择该eco文件即可实现网标的更新，eco文件内容如下：

  可以看出，eco文件是描述更新后网标与当前pcb文件的差异，将差异导入后即可实现pcb的更新。

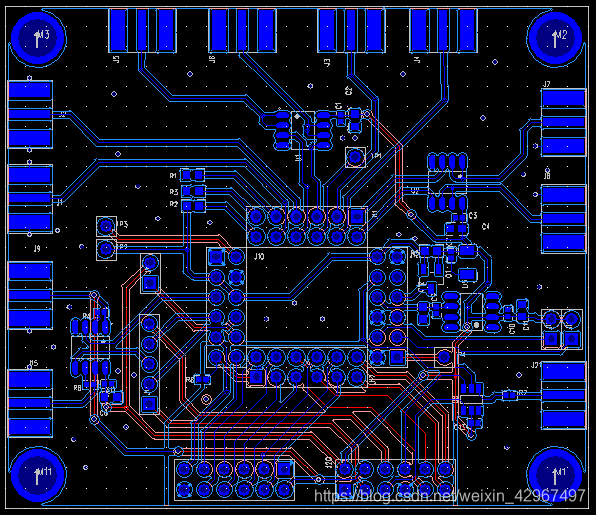

  在进行芯片测试时，便于待测芯片的更换，将其制作为可插拔子板，其它外围电路都为测试辅助电路，经过布局布线、铺铜和DRC检查后将完成PCB的绘制，如图所示，最后需要制作光绘文件用于生产加工。
