orcad逻辑门电路封装库的创建方法

逻辑门电路是以简单的分立元器件组成而成，这里我们以一个简单的逻辑与非门电路74HC01为例讲解下创建方法，74HC01的逻辑电路图如图2-16所示,是由4个一样的逻辑与非门电路组合而成的。

图2-16 74HC01逻辑门示意图

第一步，在olb文件单击鼠标右键，建立新的New Part，Name那一栏输入74HC01，PCB封装那一栏可以先不填写，下面的Parts per pkg输入4个，我们这个是由4个一样的与非门组成，所以做一个就可以了，然后Package Type选择Homogenerous类型，Part Numbering选择字母类型Alphabetic，如图2-17所示:



图2-17 新建Part示意图

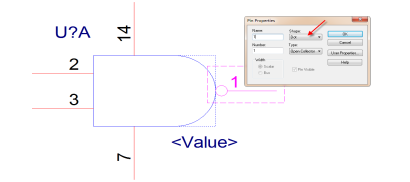

第二步，设置好参数以后，弹出的是A部分的封装绘制界面，可以点击菜单栏View-Package来查看整个封装部分，我们先做好A部分的内容，因为是Homogenerous类型的元器件，A做好以后，剩下的三个部分就全部做好了。按照前面的问答中所讲分立器件创建的方法将A部分做好，注意的是，我们1脚输出shape选择Dot，表示取非的意思如图2-18所示：

图2-18 建立A部分示意图

第三步，当A部分做好以后，点击View-Package来查看整个封装部分，外形加上管脚已经全部做好，跟A部分一样，如图2-19所示，我们只需要讲Pin Number修改成相对应的编号即可，电源跟地是共用，都输入7、14即可，这样，我们的74HC01的封装就做好了，如图2-20所示。

图2-19 B部分示意图

图2-20 74HC01封装示意图

（以上内容来源于凡亿教育）
