工程师你知道PCB的蛇形走线咋搞吗？

提起蛇形线，很多PCB工程师都不会陌生，蛇形线是PCB布线环节时经常用到的一种走线方式，主要目的是为了调节延时、满足系统时序设计要求，然而很多工程师经常经常滥用蛇形线，导致信号质量降低，板子整体上没那么美观，所以如何在PCB布线中合理运用蛇形线？工程师你们知道吗？

一般来说，很多资历高的工程师对于蛇形线的态度是：由于蛇形线会破坏信号质量，所以布线时要尽量避免，然而在实际PCB设计中，为保证信号有足够的保持时间，或者减小同组信号之间的时间偏移，这种时候就得用上蛇形线。

1、蛇形线有什么用？

蛇形线的作用比较多，可根据板子需求提供不同的功能，具体如下：
①补偿作用：蛇形线的主要作用是补偿“同一组相关”信号线中延时较小的部分，该部分是没有或比其他信号少通过另外的逻辑处理，经典应用是时钟线，因为它不需要经过任何逻辑处理，所以其延时会较小于其他相关信号。
②接收天线：该走线形式经常会在手机或收音机上看见，这是因为有些天线是利用PCB蛇形走线形式来实现的。
③滤波作用：在射频电路里，蛇形走线可形成一个LC电路，对一定频率的信号有滤波作用的。
④保险丝：短而窄的蛇形线是可以用来作为保险丝使用的。
⑤其他作用：蛇形线在不同的应用场合是有不同的作用，若在电脑板中出现，作用是起到滤波电感，提高电路的抗干扰能力；若是在电脑主机板中出现，将用于时钟信号，如PCICIk、AGPCIk，作用是阻抗匹配和滤波电感。

2、如何合理使用蛇形走线？

以下内容是给工程师在处理蛇形线时的一些建议，希望有所帮助。
①尽量不使用蛇形走线；
②带状线的蛇形线引起的信号传输延时是小于微带线的；

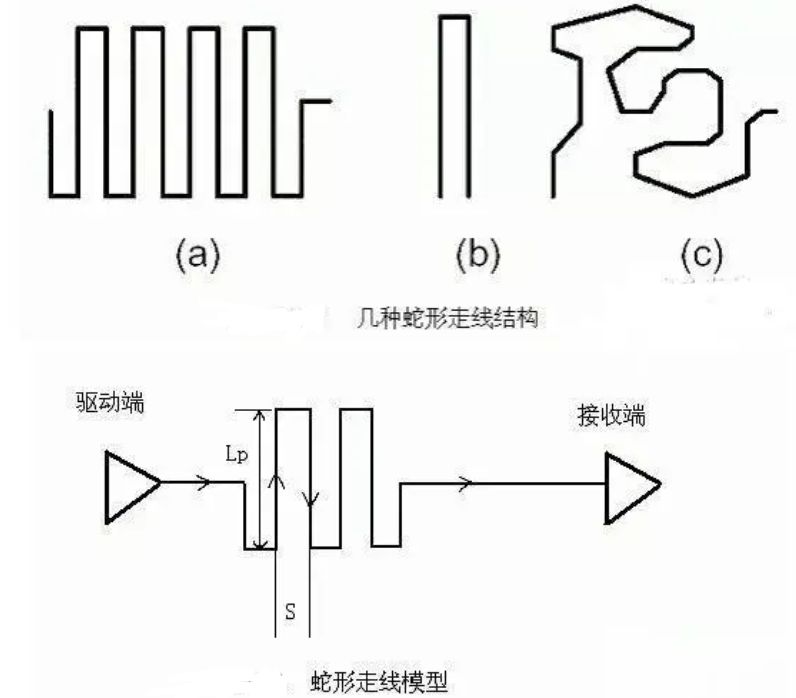

③尽量减小蛇形线的耦合长度Lp，Lp的延迟是小于等于6Tr（平行耦合长度Lp: 小于等于Tr（英寸））；
④若是必须采用蛇形线，尽量采用任意角度的蛇形线，可有效降低相互间的耦合；
⑤若信号线对高速及时序要求比较严格，尽量别采用蛇形线；
⑥尽量增加平行线段的距离S，最少必须大于等于4H（H是指信号线到参考平面的距离）。

总的来说，PCB板上的蛇形走线越多不意味着高级，有利也有弊端，工程师需根据PCB板实际情况合理选择是否采纳蛇形线。
