Altium Designer放置差分对导入PCB报错的原因

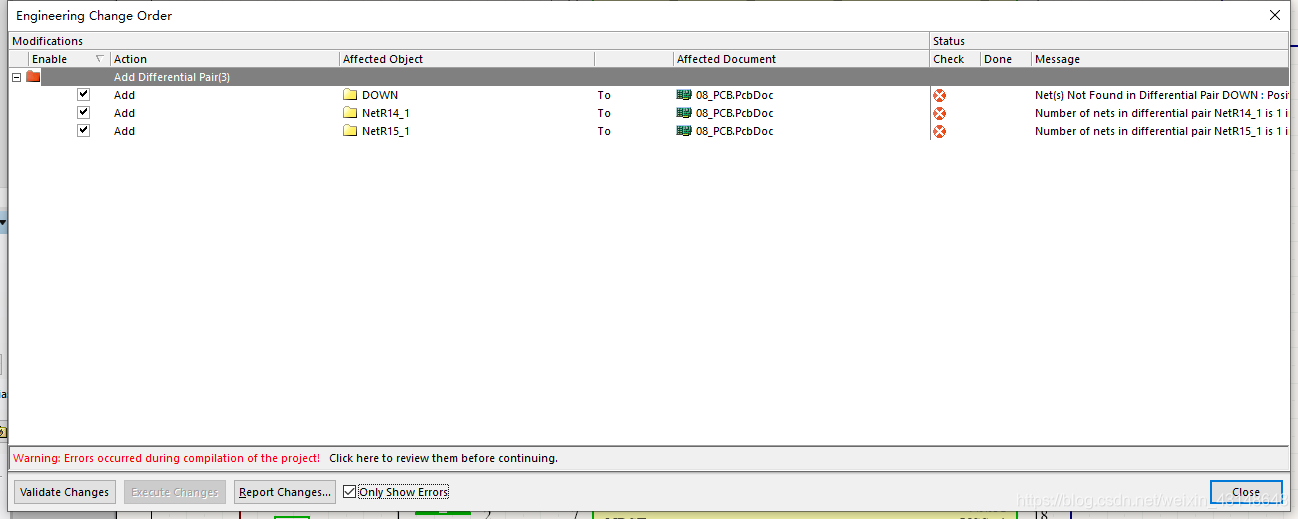

在原理图中放置了差分对后，再不编译的情况下导入PCB，会报如下错误，后面试了试编译后再导入，但是编译也会报错，

顺便一提，编译在原理图界面，Project的第二个选项，那么要如何解决导入PCB报错的原因呢？你要先不要放置差分对，可以先把网络标号改为符合要求的差分对的命名形式，然后编译，导入PCB，然后，我们再回到原理图，放置好差分对，保存，更新到PCB，这样我们的差分对就能够成功导入PCB啦！
