本人在学习simulink时参考此书，按照书中教程和参数搭建潮流计算模型，但是书中并未详细给出所以的设置参数，对元件应用描述还没有很细，仿真过程未详细描述，因此在建模过程中碰到了一些错误，可能是本人自身原因所造成，此书还是非常值得大家参考的。以下列举一些我的建模经验：

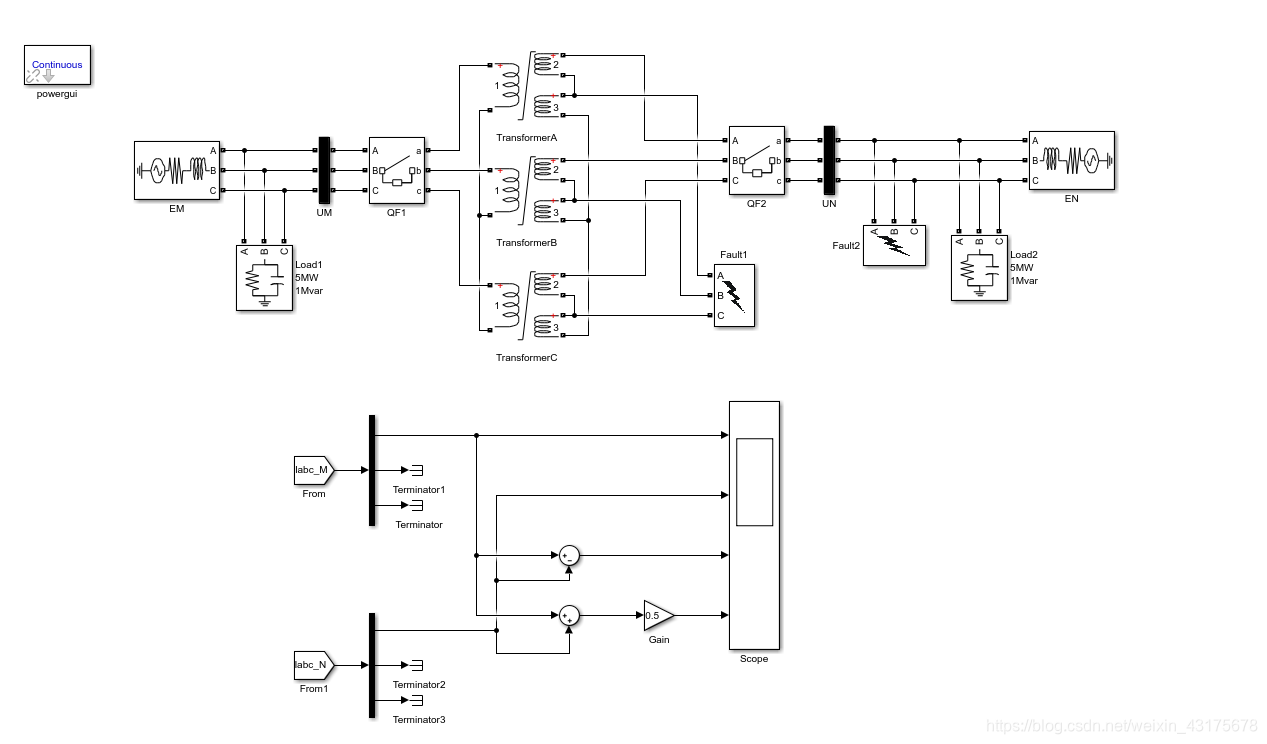

simulink图

使用的是Matlab2016b版本
除了变压器之外，其他元件参考：https://blog.csdn.net/weixin_43175678/article/details/104272168

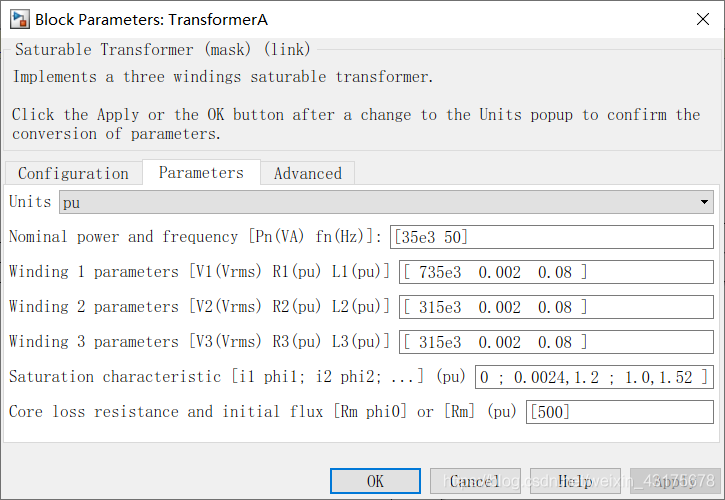

变压器采用三个单相变压器仿真，用的模型为“Saturable Transformer”，每相接一个用三个，设置为“Three windings Transformer”,将两个次级绕组首尾相连，当作一个次级用，可在连接处短路模拟50%处的故障，参数如图：

设置三相断路器模块QF1、QF2的切换时间均为0s，并设置故障模块Fault1，将故障点连
