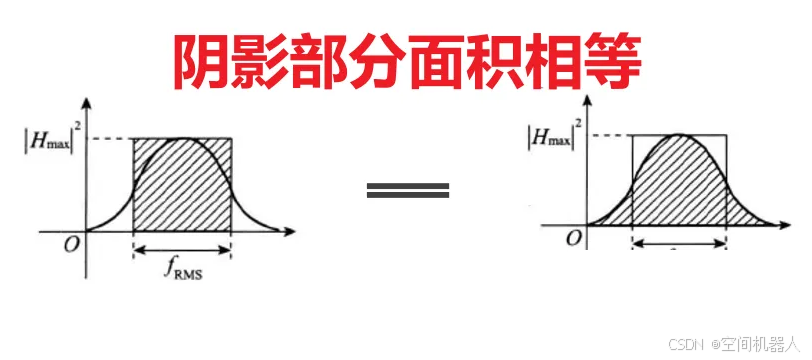

在这里插入图片描述

0.5/Tr 这个公式通常用于表示某些特定系统的带宽，尤其是在涉及到数字信号处理时。与 0.35/Tr 相关的是，0.35 是一个常数，代表了单极点低通滤波器的 3dB 带宽。

在实际应用中，0.5/Tr 通常用于估算一个系统的有效带宽，尤其是在考虑过冲和回波效应的情况下。具体来说，这个公式是通过考虑信号的上升时间 Tr 以及系统的响应特性来推导的。

信号特性：对于一些系统，如PWM（脉宽调制）信号和开关电源等，快速上升和下降时间会影响信号的频谱。0.5/Tr 代表了信号在上升沿上达到一定程度的幅度变化所需的带宽。
系统响应：在一些特定的应用中，0.5/Tr 是通过分析系统的单位阶跃响应来得出的。这意味着系统的输出会在 Tr 时间内发生显著变化，0.5/Tr 描述了这个变化过程所需的带宽。
相位裕度：在控制系统中，0.5/Tr 还可以与系统的相位裕度有关，表示系统在快速响应时所需的额外带宽，以确保系统稳定。

因此，0.5/Tr 是在不同的系统响应和信号特性分析下，通过经验或理论推导出来的一个估算带宽的公式。

关于带宽的公式 (0.35/Tr) 和 (0.5/Tr) 的详细解释如下：

单极点低通滤波器：在信号处理中，单极点低通滤波器的 (3dB) 带宽（即信号幅度降低到最大值的 (70.7%) 时的频率）通常用 (0.35/Tr) 表示。这个公式中的 (Tr) 是信号的上升时间，表示信号从 (10%) 升高到 (90%) 的时间。
应用场景：这个公式特别适用于模拟信号处理，强调的是滤波器的响应特性和带宽限制。

在高速信号（如 DDR、MIPI 等）的应用中，选择使用 (0.35/Tr) 还是 (0.5/Tr) 取决于具体的设计和性能要求：

DDR（双倍数据速率）：
- DDR 信号通常具有快速的上升时间和下降时间，因此在设计时可以使用 (0.5/Tr) 来确保信号完整性和响应速度。
- DDR 的设计也会考虑到数据完整性、信号反射和串扰，因此在分析时，(0.5/Tr) 可能是更合理的选择。
MIPI（移动行业处理器接口）：
- MIPI 信号同样是高速信号，具有快速的边沿。在这种情况下，(0.5/Tr) 也更符合实际，因为它能够更好地描述信号的高频特性。
- MIPI 接口设计通常需要考虑到高频信号的完整性、相位裕度和幅度裕度，因此使用 (0.5/Tr) 更有助于设计和分析。
