从标准到应用:AEC-Q100 系列测试规范的全面解读与实践指南

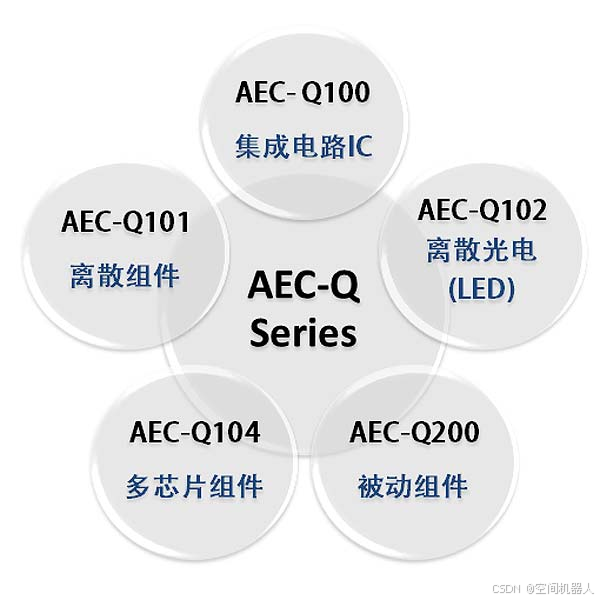

在这里插入图片描述
AEC-Q100 是汽车电子零部件的一个认证标准,主要用于评估和确保汽车电子组件在恶劣环境下的可靠性和性能。该标准由汽车电子委员会(AEC)制定,目的是为了确保汽车中使用的电子器件能够在汽车运行的各种条件下稳定可靠地工作。以下是对 AEC-Q100 标准测试内容的详细讲解以及举例说明:

1. AEC-Q100 测试概述

AEC-Q100 测试分为几个主要类别,包括:

  1. 环境测试:评估器件在极端环境条件下的性能,包括温度、湿度、振动等。
  2. 机械测试:评估器件在物理应力下的可靠性,包括冲击、振动等。
  3. 电气测试:评估器件在不同电气条件下的性能,包括电压、功耗、静态电流等。
  4. 寿命测试:评估器件在长时间使用后的性能,包括加速老化测试等。

2. 详细测试项目及说明

  1. 高温储存(HTOL - High-Temperature Operating Life)

    • 目的:模拟器件在高温环境下长期工作的情况,以评估其长期可靠性。
    • 测试条件:通常在 125°C 或更高温度下运行,测试时间从几百到几千小时不等。
    • 举例说明:测试 IC 芯片在 125°C 环境下运行 1000 小时,检查其性能是否稳定,有无功能失效。
  2. 温度循环(TC - Temperature Cycling)

    • 目的:评估器件在快速温度变化中的性能,模拟车辆从寒冷到炎热环境的温度变化。
    • 测试条件:通常在 -40°C 到 125°C 之间进行循环,测试周期数可以从 100 到 1000 个周期不等。
    • 举例说明:测试一个汽车电子传感器在 -40°C 到 125°C 的温度循环下的性能,确保在极端温度变化下仍能正常工作。
  3. 湿度/温度测试(HAST - Highly Accelerated Stress Test)

    • 目的:评估器件在高温高湿环境下的可靠性,模拟高湿度环境对器件的影响。
    • 测试条件:通常在 85°C、85% 相对湿度下进行,测试时间可以从 96 小时到 1000 小时不等。
    • 举例说明:测试汽车电控模块在 85°C、85% 湿度环境下运行 500 小时,检查其是否存在腐蚀、失效等问题。
  4. 机械冲击和振动(Shock and Vibration)

    • 目的:评估器件在物理冲击和振动环境下的耐受性。
    • 测试条件:包括加速冲击测试(例如 1000 g 的冲击力)和振动测试(例如 10-2000 Hz 的频率范围)。
    • 举例说明:测试一个汽车 ECU 在经历 1000 g 冲击力和 10-2000 Hz 的振动后,确保其连接和性能稳定。
  5. 电气应力测试(Electrical Stress Tests)

    • 目的:评估器件在不同电气条件下的稳定性。
    • 测试条件:包括电压应力测试、电流应力测试、电源波动测试等。
    • 举例说明:测试汽车传感器在超出额定电压的情况下(例如 1.5 倍额定电压)运行 100 小时,检查其是否会失效或产生异常。
  6. 加速老化(Burn-In)

    • 目的:通过加速老化测试,评估器件在长时间使用后的可靠性。
    • 测试条件:通常在高温下(如 125°C)进行,测试时间可以从 24 小时到 1000 小时。
    • 举例说明:测试汽车控制单元在 125°C 下运行 500 小时,确保其在长时间使用后仍保持正常功能。

3. 测试示例

  • 例子 1:汽车电池管理系统(BMS)

    • 高温储存测试:在 125°C 环境下运行 1000 小时,检查 BMS 的性能是否稳定,确保电池管理功能在高温环境下不会失效。
    • 湿度/温度测试:在 85°C、85% 湿度下运行 500 小时,检查是否存在电路腐蚀或性能下降的情况。
  • 例子 2:汽车传感器

    • 温度循环测试:在 -40°C 到 125°C 的温度范围内循环 500 次,确保传感器在温度变化条件下仍能准确测量。
    • 机械冲击测试:经历 1000 g 的冲击力,确保传感器在车辆运行中的冲击环境下能够保持功能。

4. 总结

AEC-Q100 标准的测试涵盖了多个方面,包括环境、机械、电气和寿命测试,确保汽车电子器件在极端环境条件下的可靠性和性能。这些测试不仅能评估器件在汽车应用中的稳定性,还能提高整个系统的安全性和耐用性。通过实际的测试案例,我们可以更好地理解如何选择和验证符合标准的汽车电子组件,另外AEC-Q100 是针对汽车组件的可靠性标准,其中包括了几个不同的子标准,分别是 AEC-Q100、AEC-Q101 和 AEC-Q102。它们的具体要求如下:

1. AEC-Q100

AEC-Q100 是汽车电子芯片(集成电路)的主要质量和可靠性认证标准。它定义了对芯片的环境、机械、电气等方面的测试要求。其测试项目包括:

  • 高温储存(HTOL):在高温下运行以模拟长期使用的影响。
  • 温度循环(TC):在极端温度变化下测试芯片的稳定性。
  • 湿度测试(HAST):在高温高湿环境下测试芯片的可靠性。
  • 机械冲击和振动(Shock and Vibration):评估芯片在物理应力下的耐受性。
  • 电气应力测试:评估芯片在异常电气条件下的性能。

2. AEC-Q101

AEC-Q101 是针对功率半导体器件的质量和可靠性认证标准。它包含了对功率器件(如 MOSFET、IGBT)的测试要求。其测试项目包括:

  • 高温储存(HTOL):类似于 AEC-Q100,但特别针对功率器件的高温运行。
  • 热冲击(Thermal Shock):评估功率器件在快速温度变化下的性能。
  • 电气应力(Electrical Stress):测试器件在超负荷条件下的耐受性。
  • 机械冲击(Mechanical Shock):测试功率器件在物理冲击下的可靠性。

3. AEC-Q102

AEC-Q102 是针对集成电路中的晶体管(如 BiCMOS、CMOS)和其他类似器件的质量和可靠性认证标准。它定义了对这些器件的测试要求,包括:

  • 高温储存(HTOL):评估器件在高温下的长期可靠性。
  • 温度循环(TC):在极端温度条件下测试器件的性能。
  • 湿度测试(HAST):测试器件在高湿环境中的可靠性。
  • 电气应力(Electrical Stress):评估器件在异常电气条件下的稳定性。

详细讲解和举例

例子 1:AEC-Q100 测试

  • 测试项目:高温储存(HTOL)
  • 测试条件:在 125°C 环境下运行 1000 小时。
  • 举例说明:对于一个汽车用的微控制器芯片,进行高温储存测试,以确保芯片在高温环境下的长期稳定性,验证其在高温下是否仍能正常工作,避免在实际使用中出现故障。

例子 2:AEC-Q101 测试

  • 测试项目:热冲击(Thermal Shock)
  • 测试条件:从 -40°C 快速加热到 150°C,测试周期为 100 次。
  • 举例说明:对汽车用的功率 MOSFET 进行热冲击测试,以确保其在温度变化频繁的环境下能够可靠工作,防止在实际应用中因温度变化导致性能下降或失效。

例子 3:AEC-Q102 测试

  • 测试项目:温度循环(TC)
  • 测试条件:在 -40°C 到 125°C 之间循环 500 次。
  • 举例说明:对汽车中的 CMOS 图像传感器进行温度循环测试,以确保在极端温度变化下传感器的功能稳定,避免图像质量因温度波动而受到影响。

总结

AEC-Q100、AEC-Q101 和 AEC-Q102 标准分别针对不同类型的汽车电子器件制定了可靠性测试要求。这些测试涵盖了环境、机械、电气等方面,旨在确保汽车电子组件在实际使用中的长期稳定性和可靠性。通过这些详细的测试,可以有效地评估和保证芯片在汽车环境中的性能,减少故障率,提高整体系统的安全性和耐用性。

AECQ100 标准文档,需要的下载 AEC-Q100 首先定义了用来规范给定器件环境工作温度范围的五个不同温度等级。例如,1 级是车载应用非常普遍的标准,规定器件可以在 -40°C 至 +125°C (零下 -40°F 至 +257°F)的环境温度下工作。此外,器件电气规范通常可在该工作范围内确保。但对于一些非汽车器件来说则不是这样,因为它们的规范只需在室内温度下即可确保。查看一下 DRV8801-Q1 有刷 DC 电机驱动器产品说明书,就会发现电气特性表的顶部有一条注释说明了该规范可在整个 1 级工作范围内确保。   另一个重要的是,AEC-Q100 合规性要求器件的生产验证有关。任何IC在进入生产阶段之前,都必须通过一系列电气、使用寿命以及可靠性应力测试。对于汽车级 IC 而言,产品测试比工业或商业 IC 要严格得多。这里又会涉及温度级,因为不同温度级具有不同质量要求,其中0 级(-40°C 至 +150°C)最为严格并适用于传动系统或引擎盖下的应用。这些严格的认证测试可确保在恶劣汽车环境中设备工作的高可靠性长时间的使用寿命。Q100 应用已不仅仅局限于汽车市场,因为由于测试更加严格,越来越多的工业客户放弃标准工业级产品,转而选用Q100 认证部件。   ACE-Q100对汽车零件工作温度等级定义如下:   0等级:环境工作温度范围-40℃-150℃   1等级:环境工作温度范围-40℃-125℃   2等级:环境工作温度范围-40℃-105℃   3等级:环境工作温度范围-40℃-85℃   4等级:环境工作温度范围0℃-70℃   AEC-Q100是由美国汽车电子协会AEC所制定的规范,主要是针对车载应用的集成电路产品所设计出的一套应力测试标准,此规范对于提升产品信赖性品质保证相当重要。   此外,器件制造设计变更通知的处理方法也存在不同。对于汽车级器件而言,重新认证变更通知要求比工业或商业器件要严格得多。例如,在工业器件上执行很多微小的工艺变化都不需要通知客户或对器件进行重新认证,但对于汽车器件来说需要这样做。   有时AEC-Q100 规范会有一些可以接受的例外情况,这取决于客户或应用。这些例外情况以及在器件上执行的全部验证测试列表可在生产部件批准流程 (PPAP) 文档中找到。例如,较为常见的一种例外情况是 ESD 性能。AEC-Q100 要求器件能够承受 2000V 人体放电模式 (HBM),在边角引脚上能承受 750V 的带电器件模式 (CDM),而在所有其它引脚上则能承受500V 的电压。在器件产品说明书中可以找到 ESD 规范。例如,1A 有刷 DC 电机驱动器 DRV8832-Q1 的产品说明书在第一页列出了ESD 规范。ESD 规范根据AEC-Q100 分类码列出。 注意:AEC-Q100 最低规范要求为 H1A (HBM) 和 C4B (CDM)。
