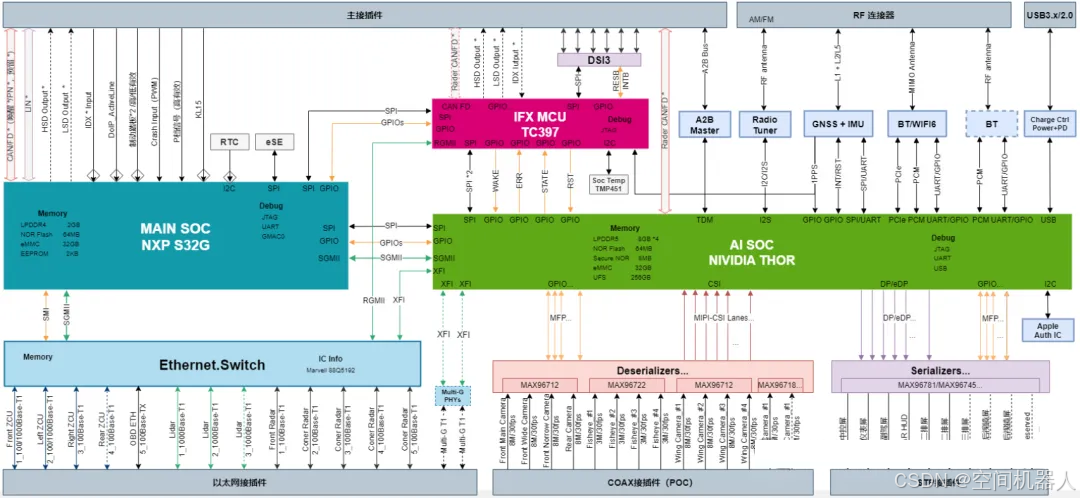

这个架构图,这是一个复杂的多芯片系统,涉及NXP S32G、NVIDIA Thor AI SoC、Infineon TC397 MCU等多种核心处理器以及大量外围组件。以下是对各模块的详细讲解、参数分析、选型建议和实际应用场景的逐步说明。
1. 主控制芯片:NXP S32G
NXP S32G是主要的MCU模块,负责车辆网关和系统管理,通常用于处理较低实时性要求的数据交换任务。
- 功能描述:作为主控,S32G负责与各类传感器、以太网交换机和通信接口的连接,通过CAN FD、SPI、SGMII等协议实现数据传输。
- 内存配置:连接LPDDR4 2GB、NOR Flash 24MB和EEPROM 2KB,确保足够的存储能力以支持复杂的车载应用和实时操作。
- 参数分析:NXP S32G的选择是基于其强大的车载网络和数据处理能力,支持以太网AVB(Audio Video Bridging)以及多个CAN通道,可确保低延迟和高带宽的数据传输。
- 选型建议:S32G是汽车级高性能MCU的代表,适合需要高可靠性和多通信接口的车载网关、域控制器应用。
2. AI芯片:NVIDIA Thor SoC
NVIDIA Thor AI SoC是高性能AI芯片,用于图像处理、机器学习等高算力需求场景。
- 功能描述:Thor主要用于自动驾驶算法、图像识别、深度学习任务,能够处理大量传感器数据,实现L3-L5级别的自动驾驶功能。
- 内存配置:配置了LPDDR5 16GB的高速内存,eMMC 32GB用于固件存储,UFS 256GB作为主要存储,用于存储深度学习模型和地图数据。
- 接口分析:Thor通过PCIe、MIPI-CSI、TDM等高速接口与外设连接,支持多个MIPI-CSI摄像头模块的数据输入,满足360环视、前视ADAS等需求。
- 选型建议:选择Thor是因为其在高性能计算和图像处理方面的优势,适合用于自动驾驶系统,尤其是需要处理多路视频流和实时决策的场景。
3. 以太网交换机模块
以太网交换机负责系统内外部的数据交互,将多个
