【原来你也用错了】晶振电容千万别用X7R！不然拉不动“晶体心脏”！

🔍【原来你也用错了】晶振电容千万别用X7R！不然拉不动“晶体心脏”！

📡 标题党不是我风格，但这事儿真的坑了无数工程师。

晶振不起振、漂频、温漂巨大？你以为是IC坏了，其实锅在你选的那个“X7R电容”身上。今天咱们就来挖掘这个被忽视的深坑：为什么晶振电路的负载电容不能用X7R？核心原因：Pullability（拉频能力）！

---

💣 一句话暴击：

晶振拉不动，不是晶体不行，是你电容“太胖还虚”！

---

🧠 Step 1：先科普一下“负载电容”是干啥的？

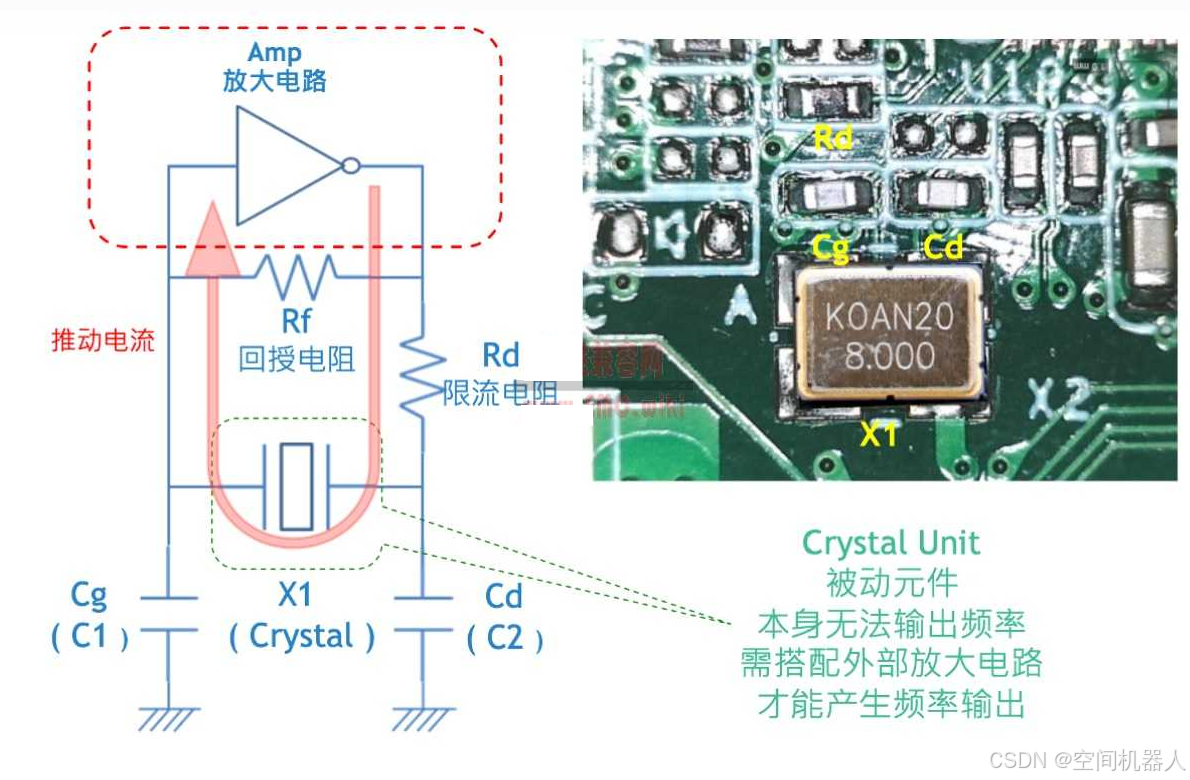

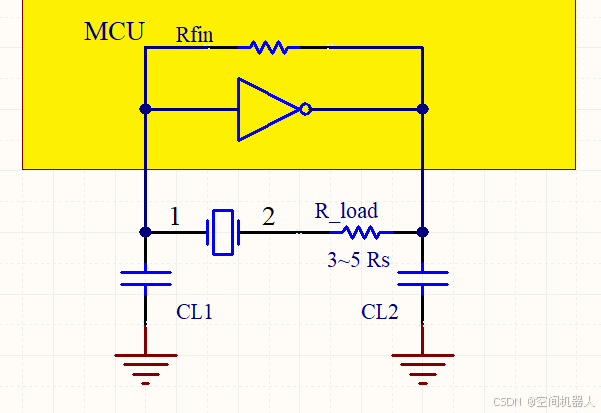

我们知道，晶振电路里会接两个小电容，通常长这样：

这俩电容叫做负载电容（Load Capacitance），它不是“滤波电容”，也不是“耦合电容”，它的作用是和晶体谐振器一起形成共振条件，从而帮助晶体稳定起振和工作在指定频率上。

公式如下：

$$C_L=\frac{C_1\cdot C_2}{C_1+C_2}+C_{stray}$$

其中：

• $C_L$ 是晶体厂家推荐的负载电容
• $C_1,C_2$ 是你实际接的电容
• $C_{stray}$ 是板子和封装带来的杂散电容（大概 2~5 pF）

---

⚙️ Step 2：为什么不能用X7R？

你看到X7R，第一反应：“这电容耐高温、稳定性比Y5V强多了呀！”

没错，但问题是它：

⚠️ 电容值不准 + 电压变化大 + 温漂严重 + 容量漂移

特性	NP0/C0G	X7R
电容稳定性	💯（超稳定）	❌（漂得飞起）
温漂	±30 ppm/°C	多达 ±15%
电压影响	几乎无	电压越高，电容越小
频率稳定性	极好	高频下严重衰减

🎯 关键关键词：拉频能力（Pullability）

负载电容越精准，你对晶体频率的“控制力”越强。这个能力就叫做 Pullability，用工程师白话说就是：

电容能不能“拖住”晶体，让它跑在你要的频率上？

如果你用X7R，那电容在工作时频率一变、温度一飘、VDD一波动，它的电容值也跟着“心情”乱跳。
这就像你用一根橡皮筋拽马——根本拉不动！

---

💡 举个“人话”类比：

你想让一辆赛车（晶体）在赛道上跑稳，就必须有精准的引导电缆（负载电容）。
NP0 就是“激光制导轨道”，X7R是“松垮塑料绳”，你觉得哪种更靠谱？

---

❌ 用错的后果有多惨？

• 晶振起不来、冷启动失败
• 工作频率偏移，UART、CAN通信对不上
• 稳定性差，小温差就出问题
• EMC认证过不去（抖动大）
• MCU运行异常，bug频出，仿佛中邪

---

✅ 正确做法：晶振电容只能选 C0G/NP0

• NP0/C0G：
  • 电容值稳定
  • 温漂极小（±30 ppm）
  • 电压依赖性小
  • 频率特性好，等效串联电阻低（ESR低）

推荐值：一般10~22 pF，根据晶体推荐来！

---

📎 实战建议

1. 先查晶体规格书，看它推荐的 $C_L$（比如 18 pF）
2. 估算 PCB 杂散电容 $C_{stray}$（2~5 pF）
3. 解方程算出 $C_1=C_2$ 大约多少
4. 用 C0G 电容（5%、2%精度）匹配，不要偷懒用 X7R！

---

🌈 总结成一张图：

项目	C0G	X7R
晶振拉频能力	✅ 超强	❌ 几乎没有
电容稳定性	✅ 稳定	❌ 漂移大
起振可靠性	✅ 高	❌ 容易失败
推荐用于晶振？	✅ 是	❌ 千万别用！

---

🎁 彩蛋：为什么还有厂商会用X7R？

说白了，就是便宜 + 库存多。但是：

“你用X7R省下5毛，最终要多调一个月的Bug！”

---

🧠 一句话记忆法

晶振电容一定选C0G，X7R就像感情里不靠谱的人——起初便宜，后期代价惨痛。

---
