电阻串型 DAC

       R-String DAC，即电阻串型 DAC，采用模拟开关加电阻串的方式对参考输入电压分压，再
通过运放缓冲分压结果输出：

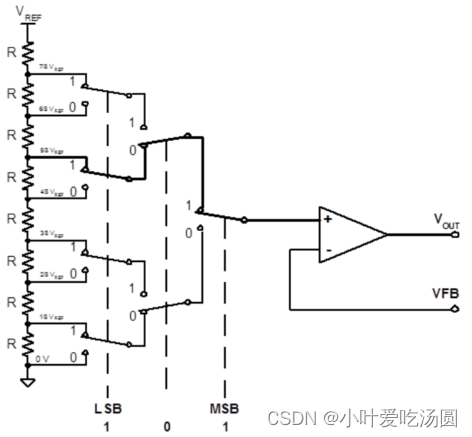

        如上图所示为一个简单的 3位电阻串型 DAC的示意图。我们知道 3位数字共有 8种状态，为实现这 8种状态的控制，因而最简单的方法，有 8个电阻对 VREF 进行分压，即上图中所示。通过个 3线译码器对 3组开关的状态进行控制，从而实现不同电压的输出。图中，开关的状态量为 101，对照电路的通断，发现实际输入端是与第三个电阻相连（从上至下），换算到电压值为 5/8VREF 。这和数字编码101，对应十进制为 5，是一一对应的。
        在此基础上，可以扩展到 N位的 DAC。一个 N位的电阻串型 DAC需要 2^N－1个电阻，匹配困难，精度很难做得很高。因此，在 12位及以上的 DAC中，通常采用 2级 R String的方式来减少电阻器的数量：

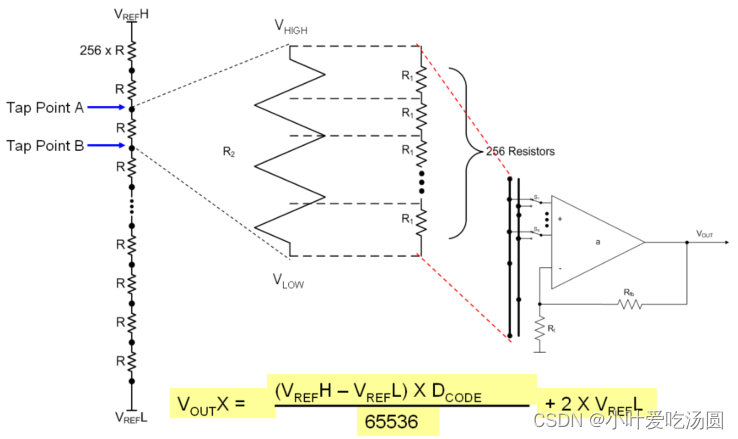

       如上图，是一颗 16位电阻串型 DAC的内部示意图，其实是由两组 8位电阻串型 DAC来实现的，前一组 256颗电阻形成一个 8位 DAC，对输入参考电压进行粗分；后面的 8位DAC对粗分后的电压进行细分，最终达到 16位的精度。通过分段的方法，可以很大程度上减少电阻的数量。
       电阻串型 DAC的缓冲运放内置在芯片内部，通常采用轨到轨输入/输出运放来实现最大的动态范围，并有时提供 2倍的增益从而在低参考电压的条件下获得大输出动态范围。但是，因为运放的供电和 DAC供电联系在一起，为单电源供电，因此无法输出负电平，也就不能接受负参考电压输入。

       电阻串型的 DAC有一个最大的好处就是其传递函数天生是单调的，也就是说在输入编码和输出电压间可以保持一直上升的斜率，不会有拐点出现。在一些要求苛刻的闭环精密控制场合，要求 DAC必须是单调的。
