如何减少电路中器件噪声

       对于器件噪声,解决方法相对比较简单:选择噪声较小的器件或者在器件后添加一个滤波器。

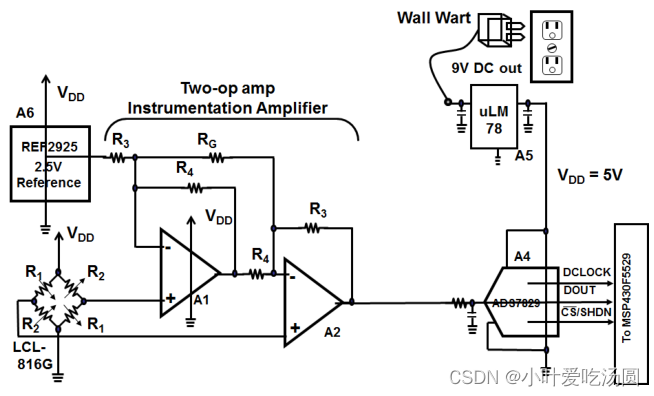

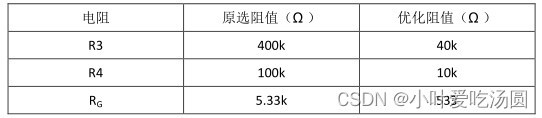

       在上图信号通路中,涉及到的无源器件为放大电路中的电阻,以及放大器和 ADC。首先来看电阻,电阻产生的噪声与材料无关,主要由电阻阻值决定。而在本例中,我们对电阻的绝对值没有特殊需求,只需要满足特定的比例关系就可以实现放大器指定增益的放大。鉴于此,我们将所有电阻比例缩小:

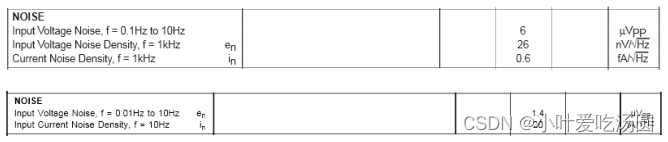

       那对于放大器之类的器件,应该如何降低噪声呢。一般的解决方法是进行重新选型,选择更小噪声的元器件。在本例中,我们放大的对象是 10Hz以内的信号,因此我们最为关心的是 1/f噪声。比如我们原先所选的 OPA2337,其 1/f噪声为 6μ Vp-p(f=0.1Hz-10Hz)。而我们可以选择
OPA2335,其 1/f噪声仅为 1.4μ Vp-p(f=0.01Hz-10Hz)。
