mg996，5v驱动实测电流

因为在网上没找到舵机电流有关数据，在此提供：
（注明：机械臂由4mg996+2yf6125mg组成）

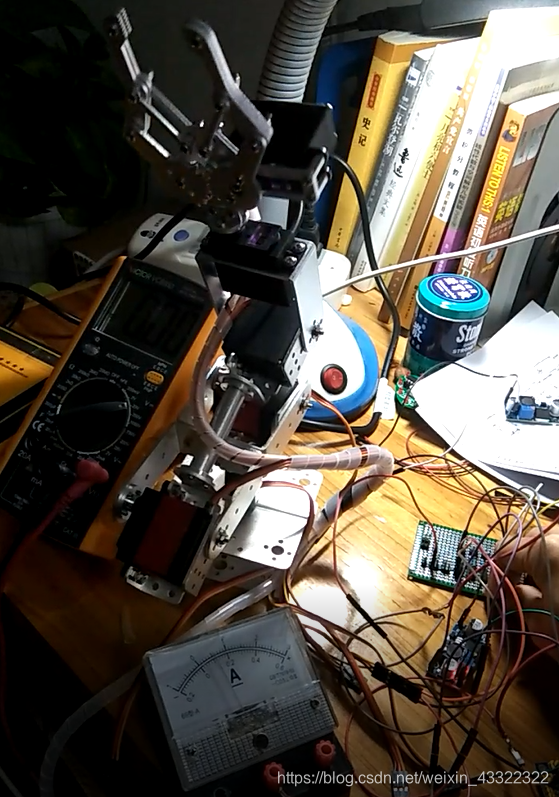

电流表显示0.1A，此时为爪子mg996转动电流

在这里插入图片描述

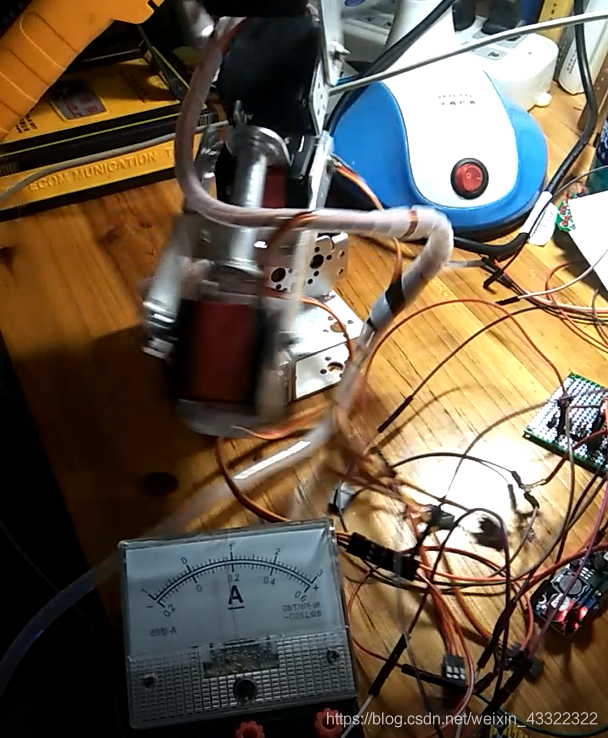

电流表显示将近0.2A，最下面的舵机mg996转动电流
如果是堵转，可以到0.3A
（说明：本实验5v驱动，测量电流均为运动间稳定电流）
