正点原子-战舰V3第一章 实验平台简介

本章，主要向大家简要介绍我们的实验平台：ALIENTEK 战舰 STM32F103。通过本章的

学习，你将对我们后面使用的实验平台有个大概了解，为后面的学习做铺垫。

本章将分为如下两节：

1.1，ALIENTEK 战舰 STM32F103 资源初探；

1.2，ALIENTEK 战舰 STM32F103 资源说明；

1.1 ALIENTEK 战舰 STM32F103 资源初探

自从 2012 年上市以来，ALIENTEK 战舰 STM32F103 开发板广受客户好评，并常年稳居淘

宝 STM32 系列开发板销量冠军。最新的战舰 STM32F103 V3.0 开发板，则是根据广大客户反馈，

在原有战舰板的基础上进行改进而来（具体改变见 1.3 节），下面我们开始介绍战舰 STM32F103

开发板 V3.0 版本。

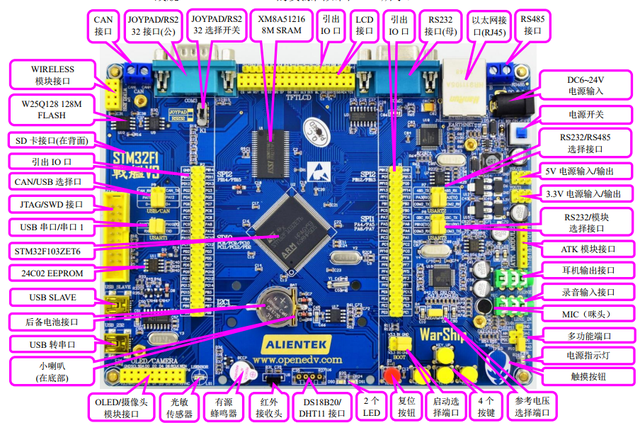

ALIENTEK 战舰 STM32F103 V3.0 的资源图如图 1.1.1 所示

图 1.1.1 战舰 STM32F103 资源图

从图 1.1.1 可以看出，ALIENTEK 战舰 STM32F103，资源十分丰富，并把 STM32F103 的

内部资源发挥到了极致，基本所有 STM32F103 的内部资源，都可以在此开发板上验证，同时

ALIENTEK 多年的 STM32 开发板设计经验，同时听取了很多网友以及客户的建议，经过多次

改进，最终确定了这样的设计。

ALIENTEK 战舰 STM32F103 板载资源如下：

◆ CPU：STM32F103ZET6，LQFP144，FLASH：512K，SRAM：64K；

◆ 外扩 SRAM：XM8A51216，1M 字节

◆ 外扩 SPI FLASH：W25Q128，16M 字节

◆ 1 个电源指示灯（蓝色）

◆ 2 个状态指示灯（DS0：红色，DS1：绿色）

◆ 1 个红外接收头，并配备一款小巧的红外遥控器

◆ 1 个 EEPROM 芯片，24C02，容量 256 字节

◆ 1 个板载扬声器（在底面，用于音频输出）

◆ 1 个光敏传感器

◆ 1 个高性能音频编解码芯片，VS1053

◆ 1 个无线模块接口（可接 NRF24L01/RFID 模块等）

◆ 1 路 CAN 接口，采用 TJA1050 芯片

◆ 1 路 485 接口，采用 SP3485 芯片

◆ 2 路 RS232 串口（一公一母）接口，采用 SP3232 芯片

◆ 1 个游戏手柄接口（与公头串口共用 DB9 口），可接插 FC(红白机）游戏手柄

◆ 1 路数字温湿度传感器接口，支持 DS18B20 /DHT11 等

◆ 1 个 ATK 模块接口，支持 ALIENTEK 蓝牙/GPS 模块/MPU6050 模块等

◆ 1 个标准的 2.4/2.8/3.5/4.3/7 寸 LCD 接口，支持触摸屏

◆ 1 个摄像头模块接口

◆ 1 个 OLED 模块接口（与摄像头接口共用）

◆ 1 个 USB 串口，可用于程序下载和代码调试（USMART 调试）

◆ 1 个 USB SLAVE 接口，用于 USB 通信

◆ 1 个有源蜂鸣器

◆ 1 个游戏手柄/RS232 选择开关

◆ 1 个 RS232/RS485 选择接口

◆ 1 个 RS232/模块选择接口

◆ 1 个 CAN/USB 选择接口

◆ 1 个串口选择接口

◆ 1 个 SD 卡接口（在板子背面，SDIO 接口）

◆ 1 个 10M/100M 以太网接口（RJ45）

◆ 1 个标准的 JTAG/SWD 调试下载口

◆ 1 个录音头（MIC/咪头）

◆ 1 路立体声音频输出接口

◆ 1 路立体声录音输入接口

◆ 1 组多功能端口（DAC/ADC/PWM DAC/AUDIO IN/TPAD）

◆ 1 组 5V 电源供应/接入口

◆ 1 组 3.3V 电源供应/接入口

◆ 1 个参考电压设置接口

◆ 1 个直流电源输入接口（输入电压范围：6~24V）

◆ 1 个启动模式选择配置接口

◆ 1 个 RTC 后备电池座，并带电池

◆ 1 个复位按钮，可用于复位 MCU 和 LCD

◆ 4 个功能按钮，其中 KEY_UP 兼具唤醒功能

◆ 1 个电容触摸按键

◆ 1 个电源开关，控制整个板的电源

◆ 独创的一键下载功能

◆ 除晶振占用的 IO 口外，其余所有 IO 口全部引出

ALIENTEK 战舰 STM32F103 的特点包括：

1） 接口丰富。板子提供十来种标准接口，可以方便的进行各种外设的实验和开发。

2） 设计灵活。板上很多资源都可以灵活配置，以满足不同条件下的使用。我们引出了除晶

振占用的 IO 口外的所有 IO 口，可以极大的方便大家扩展及使用。另外板载一键下载

功能，可避免频繁设置 B0、B1 的麻烦，仅通过 1 根 USB 线即可实现 STM32 的开发。

3） 资源充足。主芯片采用自带 512K 字节 FLASH 的 STM32F103ZET6，并外扩 1M 字节

SRAM 和 16M 字节 FLASH，满足大内存需求和大数据存储。板载高性能音频编解码芯

片、双 RS232 串口、百兆网卡、光敏传感器以及各种接口芯片，满足各种应用需求。

4） 人性化设计。各个接口都有丝印标注，且用方框框出，使用起来一目了然；部分常用外

设大丝印标出，方便查找；接口位置设计合理，方便顺手。资源搭配合理，物尽其用。

1.2 ALIENTEK 战舰 STM32F103 资源说明

资源说明部分，我们将分为三个部分说明：硬件资源说明、软件资源说明和战舰 V3 IO 引

脚分配。

1.2.1 硬件资源说明

这里我们详细介绍战舰 STM32F103 的各个部分（图 1.1.1 中的标注部分）的硬件资源，我

们将按逆时针的顺序依次介绍。

1. WIRELESS 模块接口

这是开发板板载的无线模块接口（U4），可以外接 NRF24L01/RFID 等无线模块。从而实现

无线通信等功能。注意：接 NRF24L01 模块进行无线通信的时候，必须同时有 2 个模块和 2 个

板子，才可以测试，单个模块/板子例程是不能测试的。

2. W25Q128 128M FLASH

这是开发板外扩的 SPI FLASH 芯片（U10），容量为 128Mbit，也就是 16M 字节，可用于

存储字库和其他用户数据，满足大容量数据存储要求。当然如果觉得 16M 字节还不够用，你可

以把数据存放在外部 SD 卡。

3. SD 卡接口

这是开发板板载的一个标准 SD 卡接口（SD_CARD），该接口在开发板的背面，采用大 SD

卡接口（即相机卡，也可以是 TF 卡+卡套的形式），SDIO 方式驱动，有了这个 SD 卡接口，就

可以满足海量数据存储的需求。

4. 引出 IO 口（总共有三处）

这是开发板 IO 引出端口，总共有三组主 IO 引出口：P1、P2 和 P3。其中，P1 和 P2 分别

采用 2*22 排针引出，总共引出 86 个 IO 口，P3 采用 1*16 排针，按顺序引出 FSMC_D0~D15

等 16 个 IO 口。而 STM32F103ZET6 总共只有 112 个 IO，除去 RTC 晶振占用的 2 个 IO，还剩

下 110 个，前面三组主引出排针，总共引出：102 个 IO，剩下的分别通过：P4、P7、P8 和 P9

引出。

5. CAN/USB 选择口

这是一个 CAN/USB 的选择接口（P9），因 为 STM32 的 USB 和 CAN 是共用一组 IO（PA11

和 PA12），所以我们通过跳线帽来选择不同的功能，以实现 USB/CAN 的实验。

6. JTAG/SWD 接口

这是 ALIENTEK 战舰 STM32F103 板载的 20 针标准 JTAG 调试口（JTAG），该 JTAG 口直

接可以和 ULINK、JLINK 或者 STLINK 等调试器（仿真器）连接，同时由于 STM32 支持 SWD

调试，这个 JTAG 口也可以用 SWD 模式来连接。

用标准的 JTAG 调试，需要占用 5 个 IO 口，有些时候，可能造成 IO 口不够用，而用 SWD

则只需要 2 个 IO 口，大大节约了 IO 数量，但他们达到的效果是一样的，所以我们强烈建议仿

真器使用 SWD 模式！

7. USB 串口/串口 1

这是 USB 串口同 STM32F103ZET6 的串口 1 进行连接的接口（P4），标号 RXD 和 TXD 是

USB 转串口的 2 个数据口（对 CH340G 来说），而 PA9(TXD)和 PA10(RXD)则是 STM32 的串口

1 的两个数据口（复用功能下）。他们通过跳线帽对接，就可以和连接在一起了，从而实现 STM32

的程序下载以及串口通信。

设计成 USB 串口，是出于现在电脑上串口正在消失，尤其是笔记本，几乎清一色的没有串

口。所以板载了 USB 串口可以方便大家下载代码和调试。而在板子上并没有直接连接在一起，

则是出于使用方便的考虑。这样设计，你可以把 ALIENTEK 战舰 STM32F103 当成一个 USB

转 TTL 串口，来和其他板子通信，而其他板子的串口，也可以方便地接到 ALIENTEK 战舰

STM32F103 上。

8. STM32F103ZET6

这是开发板的核心芯片（U2），型号为：STM32F103ZET6。该芯片具有 64KB SRAM、512KB

FLASH、2 个基本定时器、4 个通用定时器、2 个高级定时器、2 个 DMA 控制器（共 12 个通道）、

3 个 SPI、2 个 IIC、5 个串口、1 个 USB、1 个 CAN、3 个 12 位 ADC、1 个 12 位 DAC、1 个

SDIO 接口、1 个 FSMC 接口以及 112 个通用 IO 口。

9. 24C02 EEPROM

这是开发板板载的 EEPROM 芯片（U11），容量为 2Kb，也就是 256 字节。用于存储一些

掉电不能丢失的重要数据，比如系统设置的一些参数/触摸屏校准数据等。有了这个就可以方便

的实现掉电数据保存。

10. USB SLAVE

这是开发板板载的一个 MiniUSB 头（USB_SLAVE），用于 USB 从机（SLAVE）通信，一

般用于 STM32 与电脑的 USB 通信。通过此 MiniUSB 头，开发板就可以和电脑进行 USB 通信

了。

开发板总共板载了 2 个 MiniUSB 头，一个（USB_232）用于 USB 转串口，连接 CH340G

芯片；另外一个（USB_SLAVE）用于 STM32 内带的 USB。同时开发板可以通过此 MiniUSB

头供电，板载两个 MiniUSB 头（不共用），主要是考虑了使用的方便性，以及可以给板子提供

更大的电流（两个 USB 都接上）这两个因素。

11. 后备电池接口

这是 STM32 后备区域的供电接口(BAT)，可安装 CR1220 电池（默认安装了），可以用来给

STM32 的后备区域提供能量，在外部电源断电的时候，维持后备区域数据的存储，以及 RTC

的运行。

12. USB 转串口

这是开发板板载的另外一个 MiniUSB 头（USB_232），用 于 USB 连接 CH340G 芯片，从而

实现 USB 转 TTL 串口。同时，此 MiniUSB 接头也是开发板电源的主要提供口。

13. 小喇叭

这是开发板自带的一个 8Ω 2W 的小喇叭，安装在开发板的背面，并带了一个小音腔，可

以用来播放音频。该喇叭由 HT6872 单声道 D 类功放 IC 驱动，最大输出功率可达 2W。

特别注意：HT6872 受 VS1053 的 GPIO4 控制，必须程序上控制 VS1053 的 GPIO4 输出 1，

才可以控制 HT6872 工作，从而听到声音。默认条件下（GPIO4=0）HT6872 是关闭的。

14. OLED/摄像头模块接口

这是开发板板载的一个 OLED/摄像头模块接口（P6），如果是 OLED 模块，靠左插即可（右

边两个孔位悬空）。如果是摄像头模块（ALIENTEK 提供），则刚好插满。通过这个接口，可以

分别连接 2 种外部模块，从而实现相关实验。

15. 光敏传感器

这是开发板板载的一个光敏传感器（LS1），通过该传感器，开发板可以感知周围环境光线

的变化，从而可以实现类似自动背光控制的应用。

16. 有源蜂鸣器

这是开发板的板载蜂鸣器（BEEP），可以实现简单的报警/闹铃等功能。

17. 红外接收头

这是开发板的红外接收头（U8），可以实现红外遥控功能，通过这个接收头，可以接受市

面常见的各种遥控器的红外信号，大家甚至可以自己实现万能红外解码。当然，如果应用得当，

该接收头也可以用来传输数据。

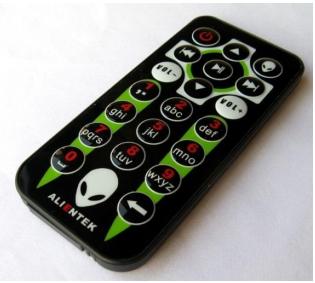

战舰 STM32F103 给大家配备了一个小巧的红外遥控器，该遥控器外观如图 1.2.1.1 所示：

图 1.2.1.1 红外遥控器

18. DS18B20/DHT11 接口

这是 开发板的一 个复用接口 （ U6 ），该接口 由 4 个 镀金排孔组 成，可以用 来接

DS18B20/DS1820 等数字温度传感器。也可以用来接 DHT11 这样的数字温湿度传感器。实现一

个接口，2 个功能。不用的时候，大家可以拆下上面的传感器，放到其他地方去用，使用上是

十分方便灵活的。

19. 2 个 LED

这是开发板板载的两个 LED 灯（DS0 和 DS1），DS0 是红色的，DS1 是绿色的，主要是方

便大家识别。这里提醒大家不要停留在 51 跑马灯的思维，搞这么多灯，除了浪费 IO 口，实在

是想不出其他什么优点。

我们一般的应用 2 个 LED 足够了，在调试代码的时候，使用 LED 来指示程序状态，是非

常不错的一个辅助调试方法。战舰 STM32F103 几乎每个实例都使用了 LED 来指示程序的运行状态

20. 复位按钮

这是开发板板载的复位按键（RESET），用于复位 STM32，还具有复位液晶的功能，因为

液晶模块的复位引脚和 STM32 的复位引脚是连接在一起的，当按下该键的时候，STM32 和液

晶一并被复位。

21. 启动选择端口

这是开发板板载的启动模式选择端口（BOOT），STM32 有 BOOT0（B0）和 BOOT1（B1）

两个启动选择引脚，用于选择复位后 STM32 的启动模式，作为开发板，这两个是必须的。在

开发板上，我们通过跳线帽选择 STM32 的启动模式。关于启动模式的说明，请看 2.1.8 小节。

22. 4 个按键

这是开发板板载的 4 个机械式输入按键（KEY0、KEY1、KEY2 和 KEY_UP），其 中 KEY_UP

具有唤醒功能，该按键连接到 STM32 的 WAKE_UP（PA0）引脚，可用于待机模式下的唤醒，

在不使用唤醒功能的时候，也可以做为普通按键输入使用。

其他 3 个是普通按键，可以用于人机交互的输入，这 3 个按键是直接连接在 STM32 的 IO

口上的。这里注意 KEY_UP 是高电平有效，而 KEY0、KEY1 和 KEY2 是低电平有效，大家在

使用的时候留意一下。

23. 参考电压选择端口

这是 STM32 的参考电压选择端口（P5），我们默认是接开发板的 3.3V（VDDA）。如果大

家想设置其他参考电压，只需要把你的参考电压源接到 Vref+和 GND 即可。

24. 触摸按钮

这是开发板板载的一个电容触摸输入按键（TPAD），利用电容充放电原理，实现触摸按键

检测。

25. 电源指示灯

这是开发板板载的一颗蓝色的 LED 灯（PWR），用于指示电源状态。在电源开启的时候（通

过板上的电源开关控制），该灯会亮，否则不亮。通过这个 LED，可以判断开发板的上电情况。

26. 多功能端口

这是 1 个由 6 个排针组成的一个接口（P10&P11）。不过大家可别小看这 6 个排针，这可是

本开发板设计的很巧妙的一个端口（由 P10 和 P11 组成），这组端口通过组合可以实现的功能

有：ADC 采集、DAC 输出、PWM DAC 输出、外部音频输入、电容触摸按键、DAC 音频、PWM

DAC 音频、DAC ADC 自测等，所有这些，你只需要 1 个跳线帽的设置，就可以逐一实现。

27. MIC（咪头）

这是开发板的板载录音输入口（MIC），该咪头直接接到 VS1053 的输入上，可以用来实现

录音功能。

28. 录音输入接口

这是开发板板载的外部录音输入接口（LINE_IN）,通过咪头我们只能实现单声道的录音，

而通过这个 LINE_IN，我们可以实现立体声录音。

29. 耳机输出接口

这是开发板板载的音频输出接口（PHONE），该接口可以插 3.5mm 的耳机，当 VS1053 放

音的时候，就可以通过在该接口插入耳机，欣赏音乐。

30. ATK 模块接口

这是开发板板载的一个 ALIENTEK 通用模块接口（U5），目前可以支持 ALIENTEK 开发

的 GPS 模块、蓝牙模块和 MPU6050 模块等，直接插上对应的模块，就可以进行开发。后续我

们将开发更多兼容该接口的其他模块，实现更强大的扩展性能。

31. RS232/模块选择接口

这是开发板板载的一个 RS232（COM3）/ATK 模块接口（U5）选择接口（P8），通过该选

择接口，我们可以选择 STM32 的串口 3 连接在 COM3 还是连接在 ATK 模块接口上面，以实现

不同的应用需求。这样的设计还有一个好处，就是我们的开发板还可以充当 RS232 到 TTL 串

口的转换（注意，这里的 TTL 高电平是 3.3V）。

32. 3.3V 电源输入/输出

这是开发板板载的一组 3.3V 电源输入输出排针（2*3）（VOUT1），用于给外部提供 3.3V

的电源，也可以用于从外部接 3.3V 的电源给板子供电。

大家在实验的时候可能经常会为没有 3.3V 电源而苦恼不已，有了 ALIENTEK 战舰

STM32F103，你就可以很方便的拥有一个简单的 3.3V 电源（USB 供电的时候，最大电流不能

超过 500mA，外部供电的时候，最大可达 1000mA）。

33. 5V 电源输入/输出

这是开发板板载的一组 5V 电源输入输出排针（2*3）（VOUT2），该排针用于给外部提供

5V 的电源，也可以用于从外部接 5V 的电源给板子供电。

同样大家在实验的时候可能经常会为没有 5V 电源而苦恼不已，ALIENTEK 充分考虑到了

大家需求，有了这组 5V 排针，你就可以很方便的拥有一个简单的 5V 电源（USB 供电的时候，

最大电流不能超过 500mA，外部供电的时候，最大可达 1000mA）。

34. RS232/485 选择接口

这是开发板板载的 RS232（COM2）/485 选择接口（P7），因为 RS485 基本上就是一个半

双工的串口，为了节约 IO，我们把 RS232（COM2）和 RS485 共用一个串口，通过 P7 来设置

当前是使用 RS232（COM2）还是 RS485。这样的设计还有一个好处。就是我们的开发板既可

以充当 RS232 到 TTL 串口的转换，又可以充当 RS485 到 TTL485 的转换。（注意，这里的 TTL

高电平是 3.3V）。

35. 电源开关

这是开发板板载的电源开关（K2）。该开关用于控制整个开发板的供电，如果切断，则整

个开发板都将断电，电源指示灯（PWR）会随着此开关的状态而亮灭。

36. DC6~24V 电源输入

这是开发板板载的一个外部电源输入口（DC_IN），采用标准的直流电源插座。开发板板载

了 DC-DC 芯片（MP2359），用于给开发板提供高效、稳定的 5V 电源。由于采用了 DC-DC 芯

片，所以开发板的供电范围十分宽，大家可以很方便的找到合适的电源（只要输出范围在

DC6~24V 的基本都可以）来给开发板供电。在耗电比较大的情况下，比如用到 4.3 屏/7 寸屏/

网口的时候，建议使用外部电源供电，可以提供足够的电流给开发板使用。

37. RS485 总线接口

这是开发板板载的 RS485 总线接口（RS485），通 过 2 个端口和外部 485 设备连接。这里提

醒大家，RS485 通信的时候，必须 A 接 A，B 接 B。否则可能通信不正常！另外，开发板自带

了终端电阻（120Ω）。

38. 以太网接口（RJ45）

这是开发板板载的网口（EARTHNET），可以用来连接网线，实现网络通信功能。该接口

使用 DM9000 作为网络芯片，该芯片自带 MAC 和 PHY，支持 10M/100M 网络，通过 8080 并

口同 STM32F103 的 FSMC 接口连接。

39. RS232 接口（母）

这是开发板板载的一个 RS232 接口（COM2），通过一个标准的 DB9 母头和外部的串口连

接。通过这个接口，我们可以连接带有串口的电脑或者其他设备，实现串口通信。

40. LCD 接口

这是开发板板载的 LCD 模块接口，该接口兼容 ALIENTEK 全系列 TFTLCD 模块，包括：

2.4 寸、2.8 寸、3.5 寸、4.3 寸和 7 寸等 TFTLCD 模块，并且支持电阻/电容触摸功能。

41. XM8A51216 8M SRAM

这是开发板外扩的 SRAM 芯（U1）片，容量为 8M 位，也就是 1M 字节，这样，对大内存

需求的应用（比如 GUI）， 就可以很好的实现了

42. JOYPAD/RS232 选择开关

这是开发板板载的一个游戏手柄接口（JOYPAD）和 RS232 接口选择开关（K1），开发板

的游戏手柄接口和 RS232 接口共用 COM3，它们需要分时复用。当插游戏手柄时，K1 需要打

在 JOYPAD 位置，此时，该接口（COM3）可以用来连接 FC 手柄（红白机/小霸王游戏机手柄），

这样大家可以在开发板上编写游戏程序，直接通过手柄玩游戏。当作为串口使用时，K1 需要打

在 RS232 位置。

43. JOYPAD/RS232 接口（公）

这是开发板板载的一个游戏手柄/RS232 接口（COM3），通过一个标准的 DB9 公头和外部

的 FC 手柄/RS232 串口连接。具体用作接游戏手柄接口还是 RS232 接口，可通过 K1 开关进行

选择。

44. CAN 接口

这是开发板板载的 CAN 总线接口（CAN），通 过 2 个端口和外部 CAN 总线连接，即 CANH

和 CANL。这里提醒大家：CAN 通信的时候，必须 CANH 接 CANH，CANL 接 CANL，否则

可能通信不正常！

1.2.2 软件资源说明

上面我们详细介绍了 ALIENTEK 战舰 STM32F103 开发板的硬件资源。接下来，我们将向

大家简要介绍一下战舰 STM32F103 开发板的软件资源。

战舰 STM32F103 开发板提供的标准例程多达 54 个，一般的 STM32 开发板仅提供库函数

代码，而我们则提供寄存器、库函数、HAL 库三个版本的代码（本手册以 HAL 库版本作为介

绍）。我们提供的这些例程，基本都是原创，拥有非常详细的注释，代码风格统一、循序渐进，

非常适合初学者入门。而其他开发板的例程，大都是来自 ST 库函数的直接修改，注释也比较

少，对初学者来说不那么容易入门。

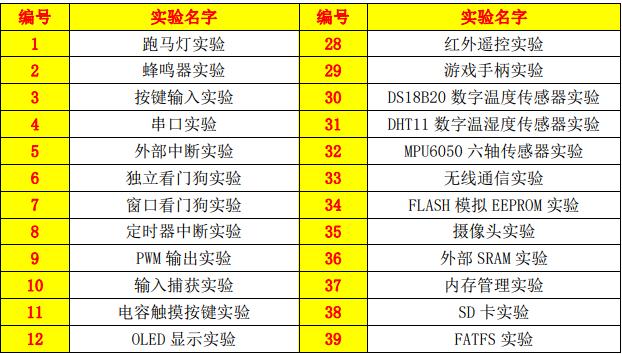

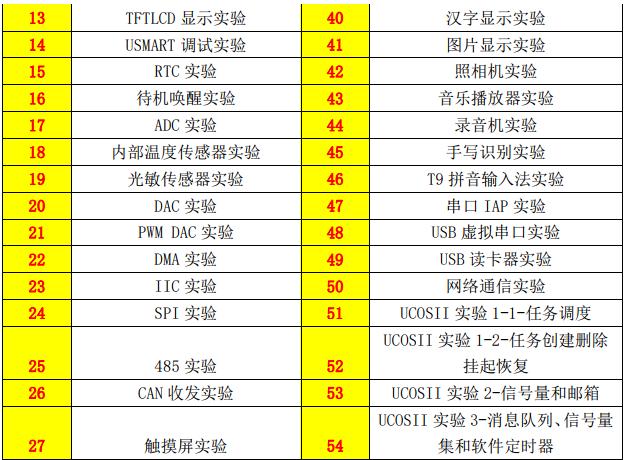

战舰 STM32F103 的例程列表如表 1.2.2.1 所示：

链接下图

表 1.2.2.1 ALIENTEK 战舰 STM32F103

从上表可以看出，ALIENTEK 战舰 STM32F103 的例程基本上涵盖了 STM32F103ZET6 的

所有内部资源，并且外扩展了很多有价值的例程，比如：FLASH 模拟 EEPROM 实验、USMART

调试实验、ucosii 实验、内存管理实验、IAP 实验、拼音输入法实验、手写识别实验、综合测试

实验等。

而且从上表可以看出，例程安排是循序渐进的，首先从最基础的跑马灯开始，然后一步步

深入，从简单到复杂，有利于大家的学习和掌握。所以，ALIENTEK 战舰 STM32F103 开发板

是非常适合初学者的。当然，对于想深入了解 STM32 内部资源的朋友，ALIENTEK 战舰

STM32F103 也绝对是一个不错的选择。

1.2.3 战舰 V3 IO 引脚分配

为了让大家更快更好的使用我们的战舰 V3 开发板，这里特地将战舰 V3 开发板主芯片：

STM32F103ZET6 的 IO 资源分配做了一个总表，以便大家查阅。战舰 V3 的 IO 引脚分配总表

如表：1.2.3.1 所示：

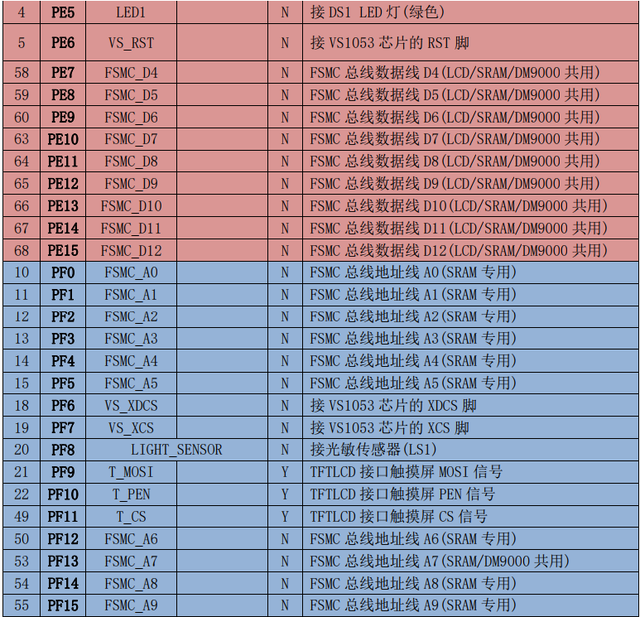

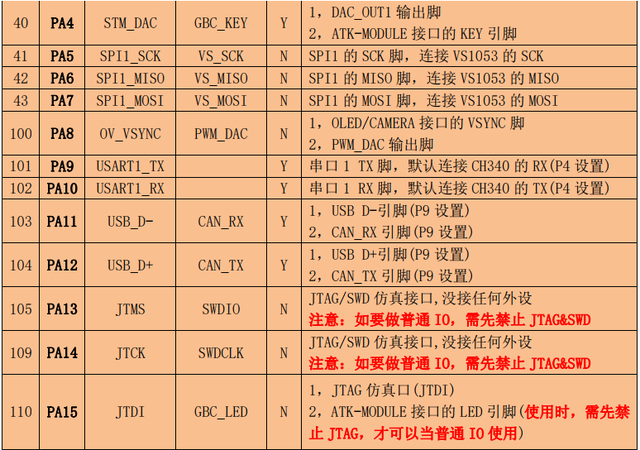

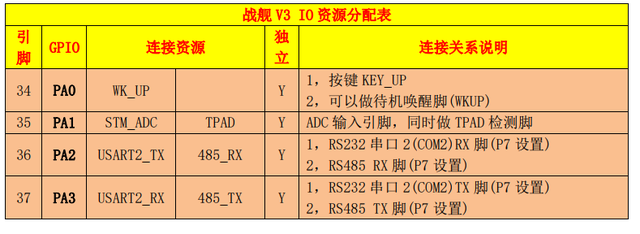

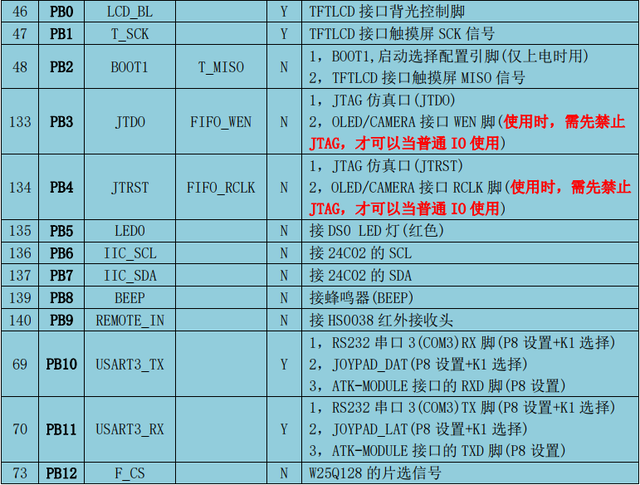

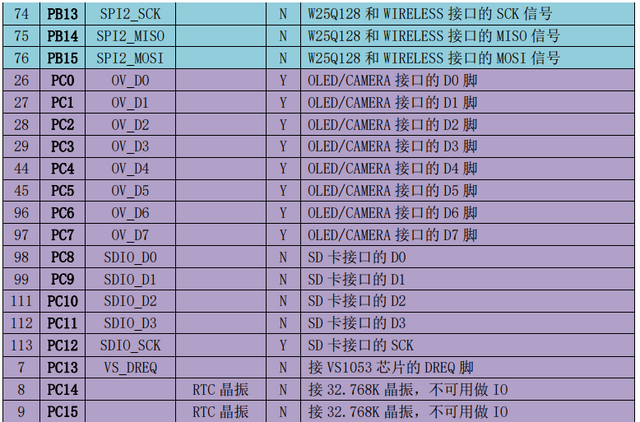

链接下图

链接下图

链接下图

链接下图

链接下图

链接下图

链接下图

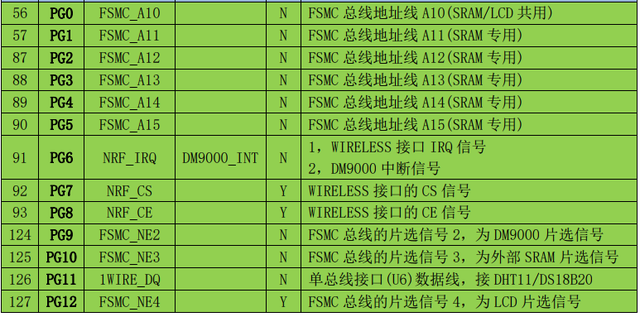

表 1.2.3.1 战舰 V3 IO 资源分配总表

表 1.2.3.1 中，引脚栏即 STM32F103ZET6 的引脚编号；GPIO 栏则表示 GPIO；连接资源栏

表示了对应 GPIO 所连接到的网络；独立栏，表示该 IO 是否可以完全独立（不接其他任何外设

和上下拉电阻）使用，通过一定的方法，可以达到完全独立使用该 IO，Y 表示可做独立 IO，N

表示不可做独立 IO；连接关系栏，则对每个 IO 的连接做了简单的介绍。

该表在：光盘→3，ALIENTEK 战舰 STM32F1 V3 开发板原理图 文件夹下有提供 Excel 格

式，并注有详细说明和使用建议，大家可以打开该表格的 Excel 版本，详细查看。

1.3 ALIENTEK 战舰 STM32 V3.0 升级说明

ALIENTEK 战舰 STM32 V3.0 开发板相对于过往版本，主要变化如表 1.3.1 所示：

链接下图

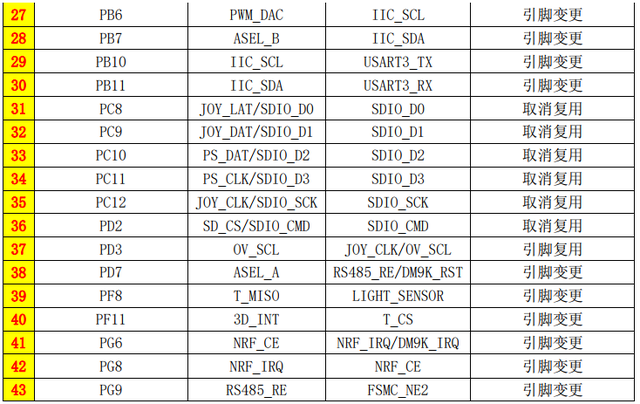

表 1.3.1 V3.0 版本 VS 过往版本硬件变

从表 1.3.1 可以看出，战舰 STM32F103 开发板 V3 版本在之前版本的基础上进行了较大的改

动，前 16 项是硬件删减改动，17~22 是对硬件的精简和改进设计，其余项目是 IO 引脚的改动

和变更。

硬件删减改动方面：SPI FLASH 换成了 W25Q128，容量为 16M 字节，比原来大了一倍。另外，

新增了 10/100M 自适应以太网、光敏传感器、扬声器、亚克力保护板等，同时，去掉了 PS2 接

口、FM 收发功能，3D 重力传感器等不常用的接口和功能，SD 采用兼容性更好的 SDIO 方式驱动。

硬件精简改进方面：对某些多余的接口进行了精简，另外，直流电压输入范围、丝印标注

等方面进行了改善加强，使用更加方便。

线路变更方面：根据硬件的改动，做了二十多项改变，详见表 1.3.1。
