幅值和电平函数用于测量波形或波形数组的幅值、高状态电平和低状态电平。
幅值和电平函数的使用方法如下。

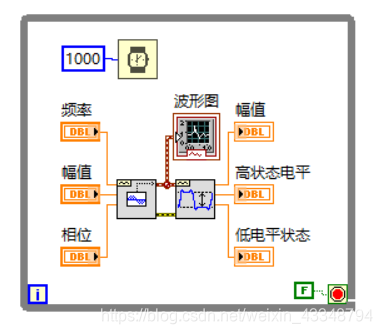

1.在程序板为测量图标提供一个正弦波形信号,选取“函数→信号处理→波形生成→生成正弦波”,添加一个正弦波形作为测量信号,并为其输入端口创建输入控件。
2.在前面板,添加一个波形图控件。
3.切换至后面板,选取“函数→信号处理→波形测量→幅值和电平”来添加该测量,再为其输出端口添加3个显示控件。
4.添加while循环,使程序处于一直运行状态。
![](https://img-blog.csdnimg.cn/20210418150035722.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzM0ODc5NA==,size_16,color_FFFFFF,t_70)
信号时域分析:
基本平均直流与均方根测量
瞬态测量
提取单频信号
脉冲测量
谐波失真分析
