开发板：华清远见FSMP1A

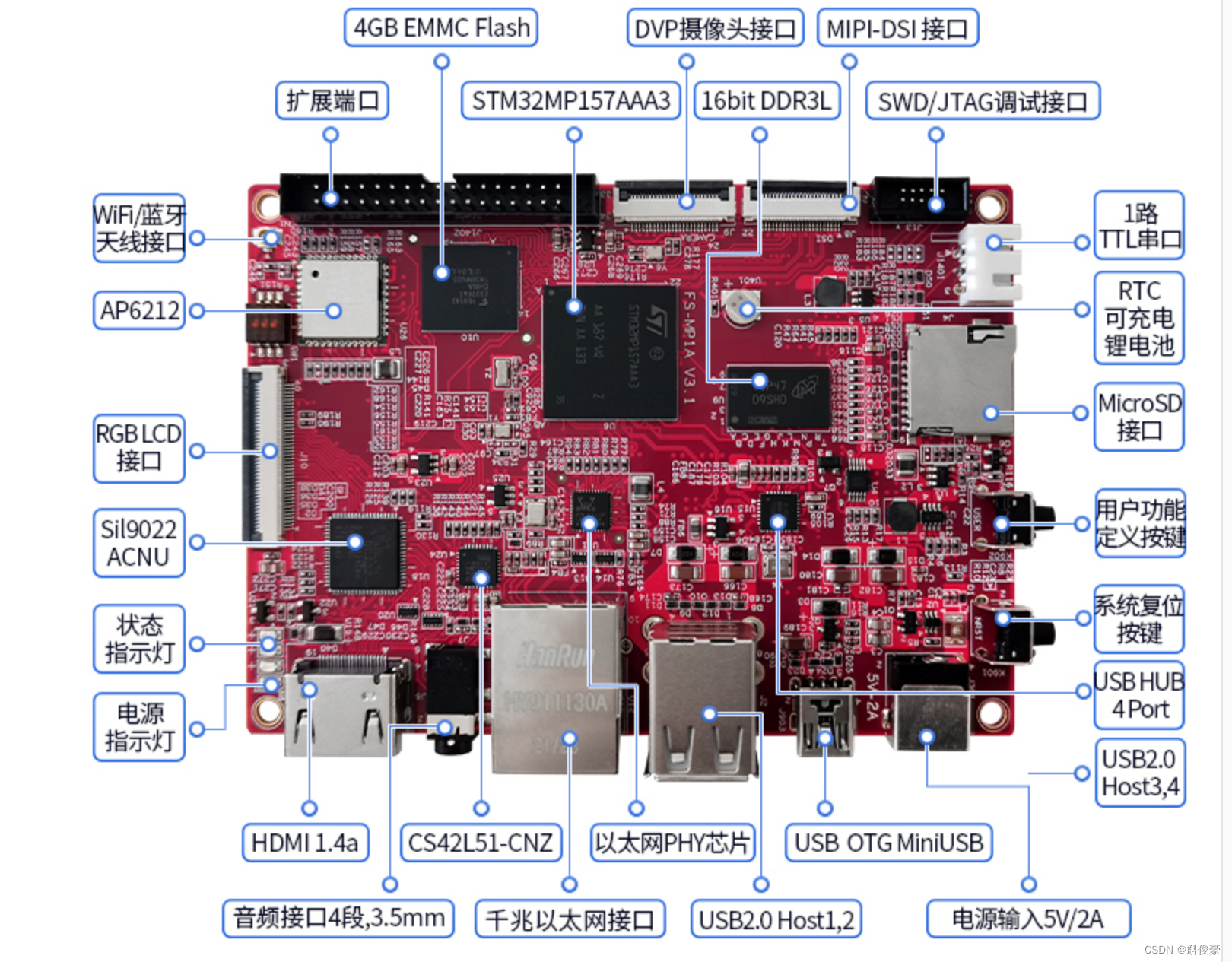

主板：

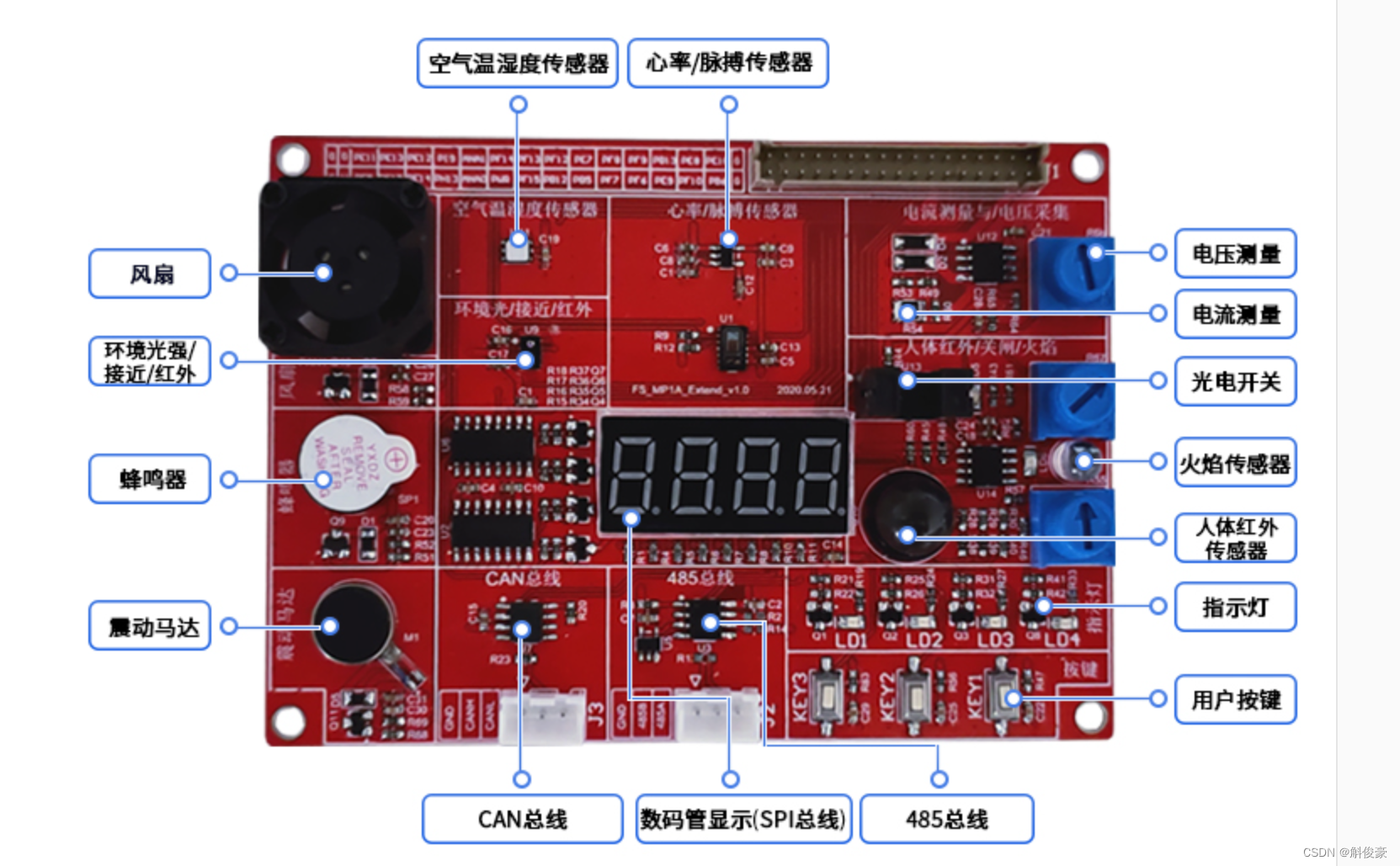

 扩展板：

芯片：STM32MP157A

架构：ARMV7

内核：Cortex®-A7 650 MHz *2 + Cortex®-M4 MPU

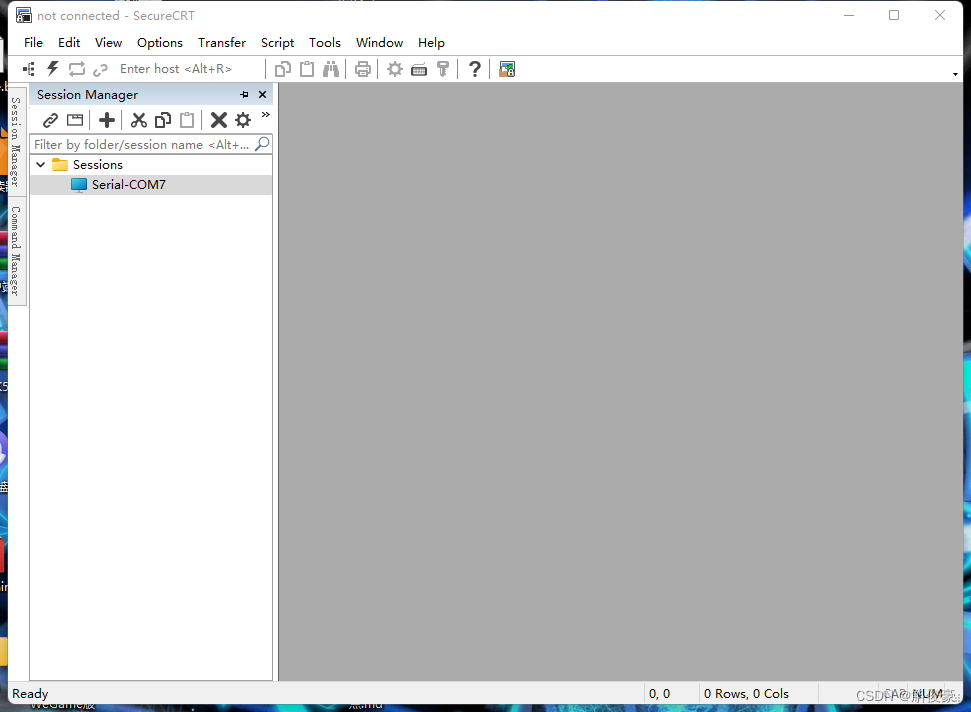

串口工具：SecureCRT.exe

分析硬件电路图

（1）分析LED灯工作原理

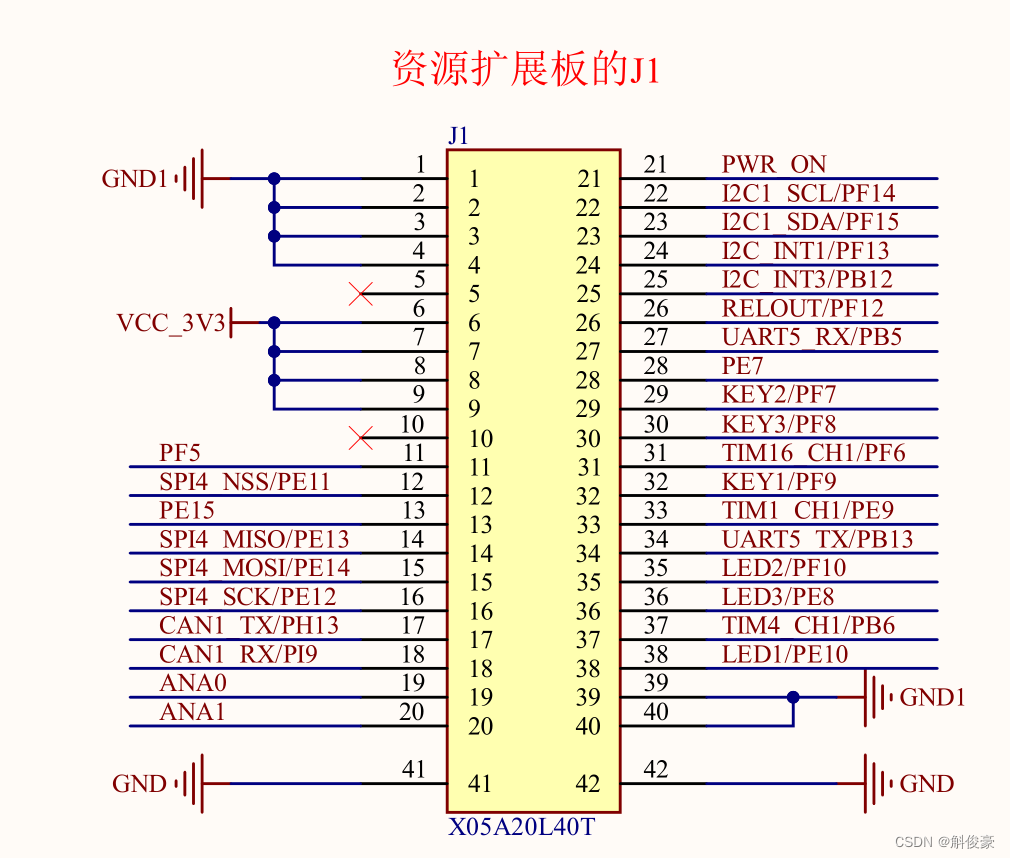

LED灯电路图及拓展接口电路图：

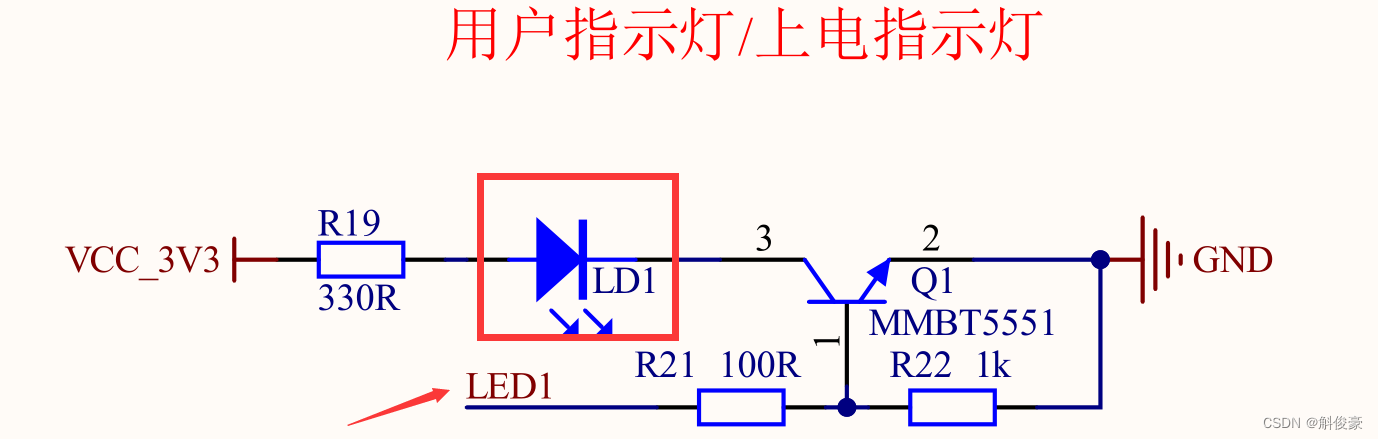

 LED灯原理图：

通过电路图分析可知LD1\LD2\LD3工作原理

1.PE10/PF10/PE8引脚写高电平，灯点亮

2.PE10/PF10/PE8引脚写低电平，灯熄灭

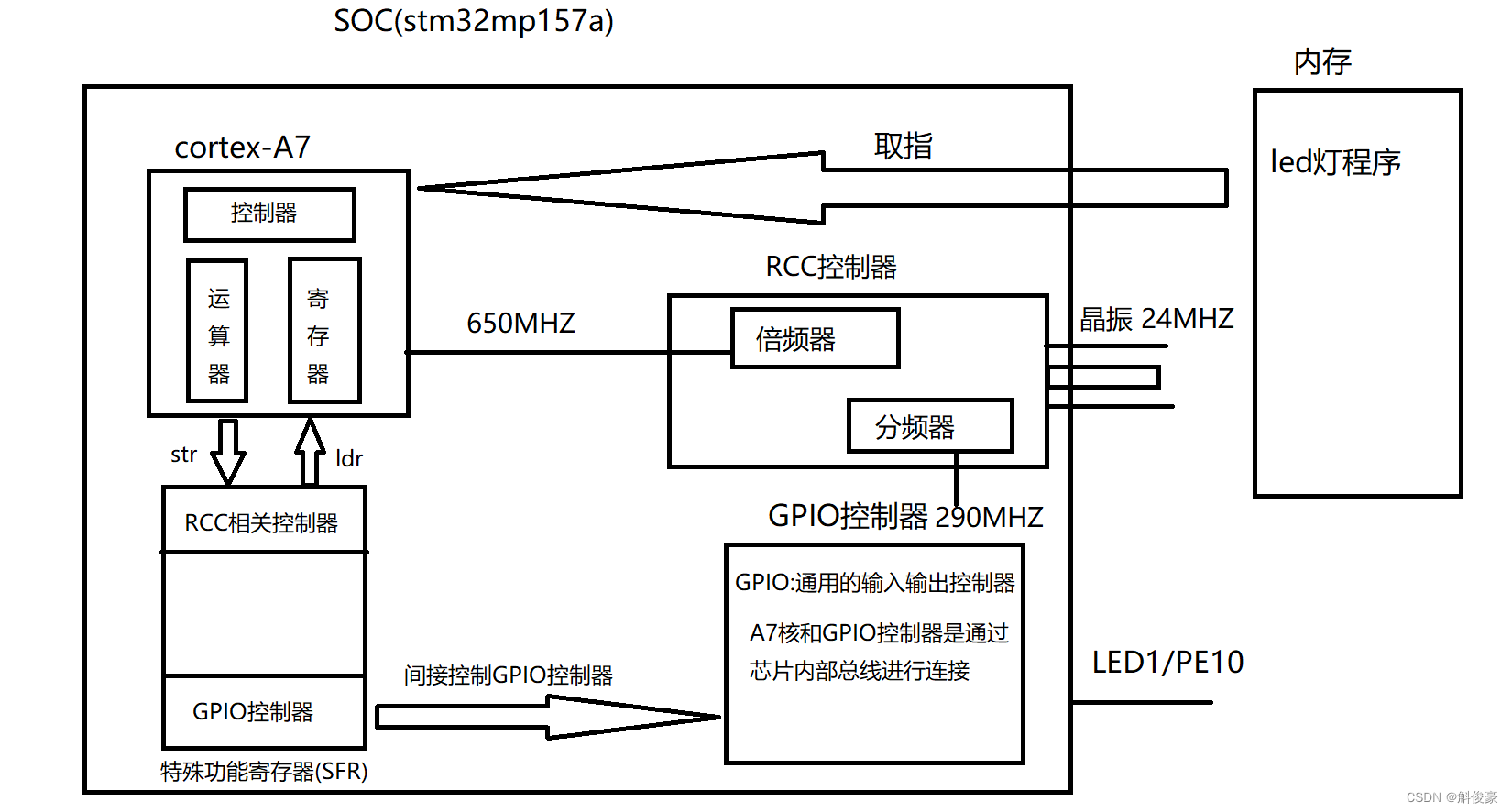

（2）分析芯片框图

1.A7核执行程序如何控制GPIO控制器？
    汇编指令：ldr/str
    通过特殊功能寄存器，向特殊功能寄存器中写入指定的值，或者读取里面的内容

2.软件编程控制硬件的思想？
    通过特殊功能寄存器，向特殊功能寄存器中写入指定的值，或者读取里面的内容。控制相应的外设工作

3.什么是特殊功能寄存器？
    特殊功能寄存器是内存一块寻址空间
    芯片厂家出厂的时候，对这块空间做了特殊的用途，不可以作为普通的寄存器使用

4.通过以上框图进行分析，需要分析芯片手册哪几个章节？
    GPIO章节（13章节General-purpose I/Os ）
    RCC章节(10章节Reset and clock control)

（3）分析手册RCC章节

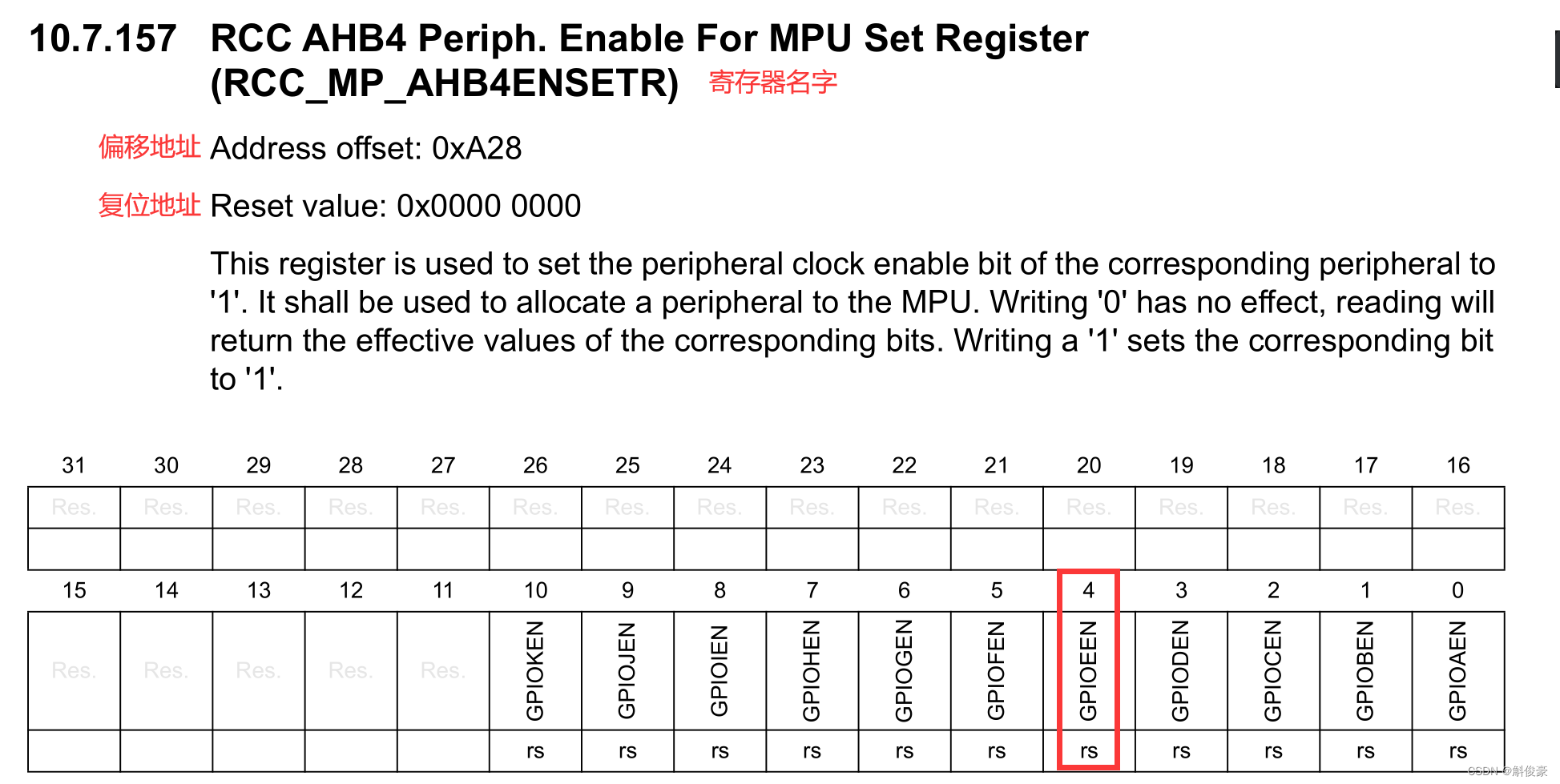

分析RCC_MP_AHB4ENSETR 使AHB4总线使能

RCC_MP_AHB4ENSETR地址=基地址+偏移地址 = 0x50000000 + 0xA28 = 0x50000A28

RCC_MP_AHB4ENSETR[4] = 1 -------->设置GPIOE控制器使能工作

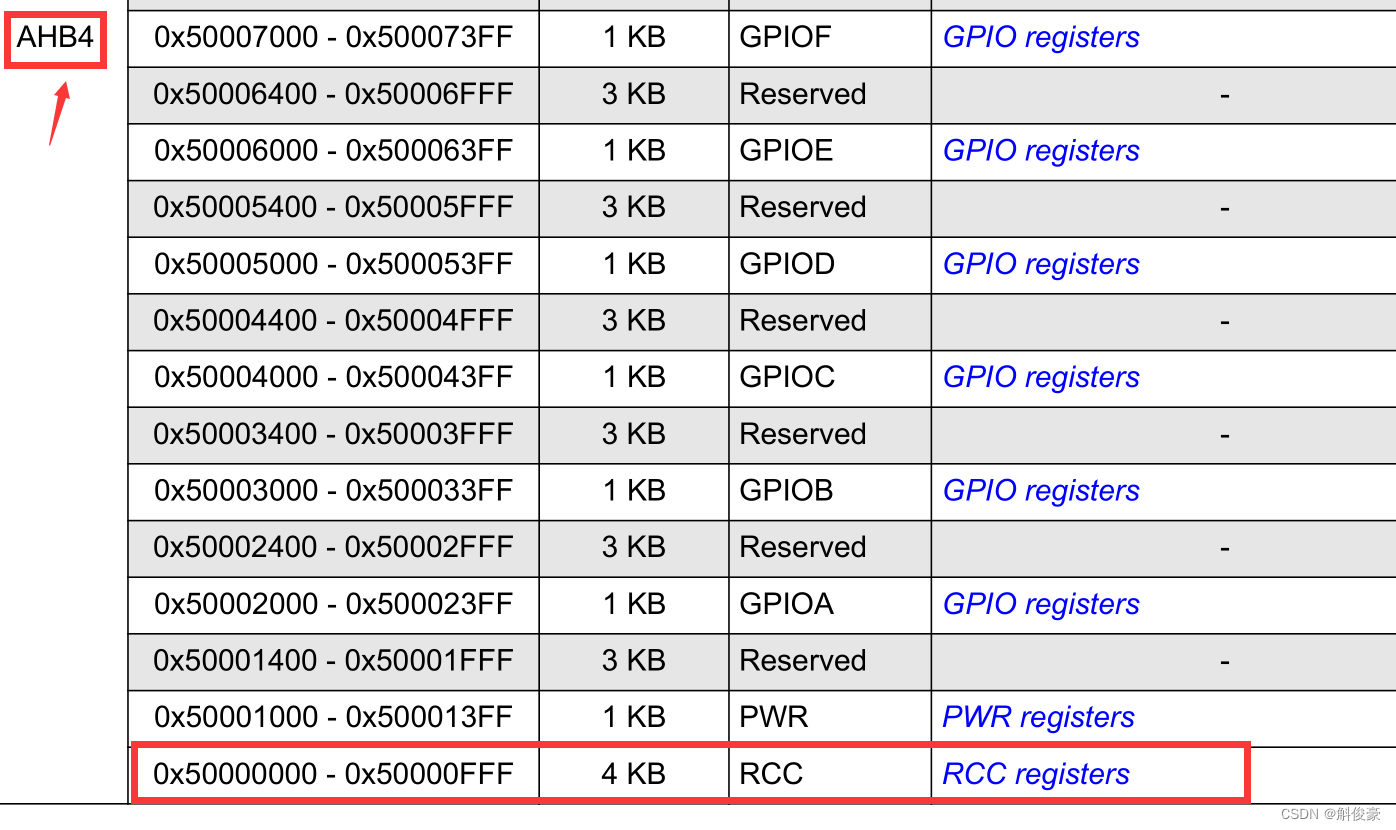

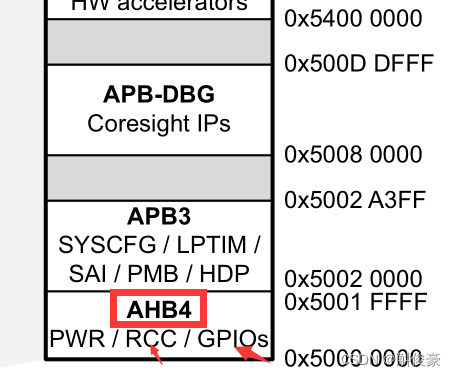

如何确定基地址

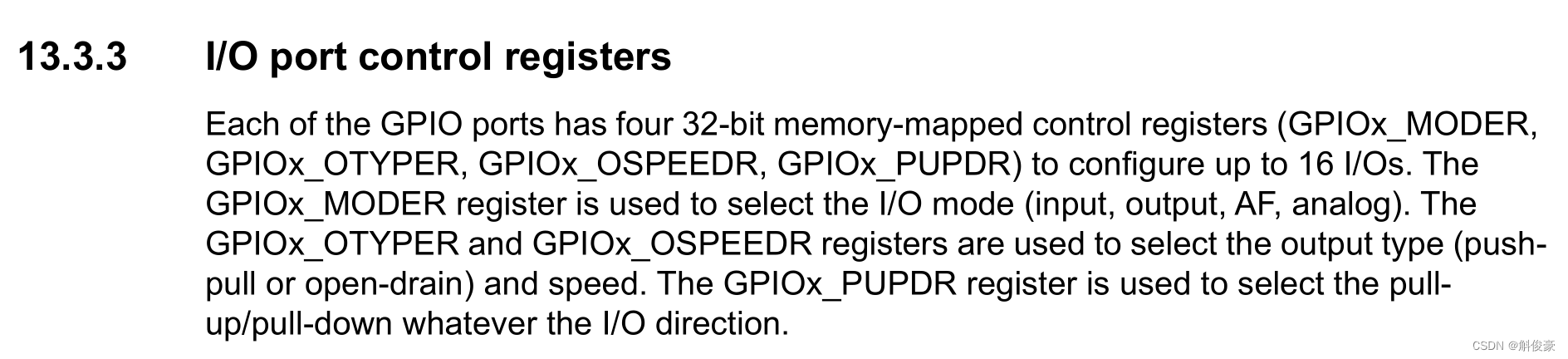

（4）分析手册GPIO章节

通过这个章节分析可知：GPIOx_MODER,GPIOx_OTYPER, GPIOx_OSPEEDR, GPIOx_PUPDR作用

1) GPIOx_MODER：GPIO模式寄存器----->设置为输出模式
2) GPIOx_OTYPER：GPIO输出类型寄存器----->设置为推挽/开漏输出
3) GPIOx_OSPEEDR：GPIO输出速度寄存器----->设置为输出速率
4) GPIOx_PUPDR：GPIO是否需要上下拉电阻
5) GPIOx_ODR：GPIO输出数据寄存器------>输出高低电平，实现LED灯点亮核熄灭

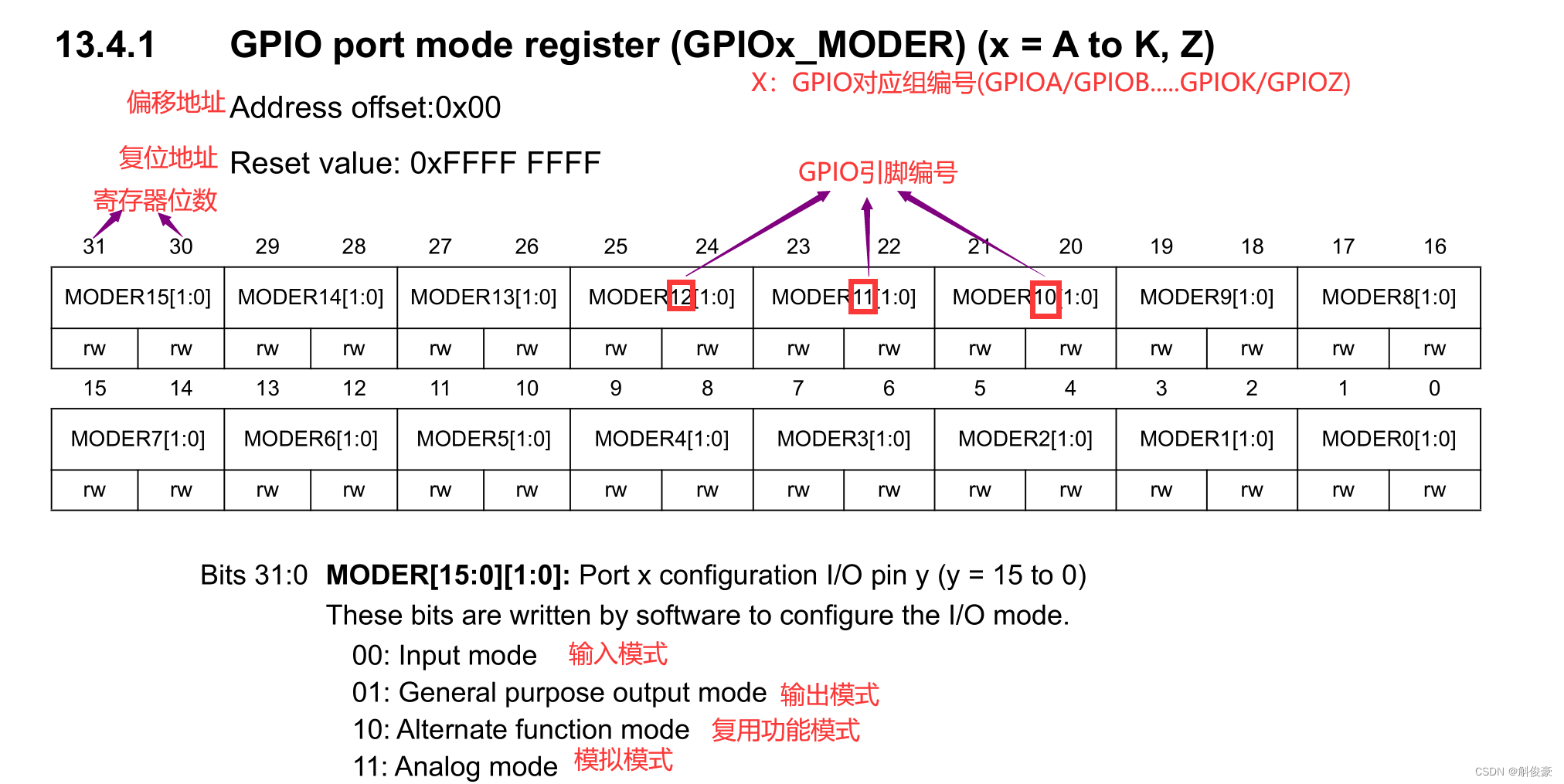

1) 分析GPIOx_MODER寄存器

LED1------>PE10引脚分析
1.如何确定GPIOE_MODER寄存器的地址？
    地址=基地址+偏移地址=0x50006000+0x00=0x50006000
2.通过GPIOE_MODER设置PE10引脚设置为输出模式？
    GPIOE_MODER[21:20]=01------>输出模式
    向0x50006000地址中的第[21:20]写入01

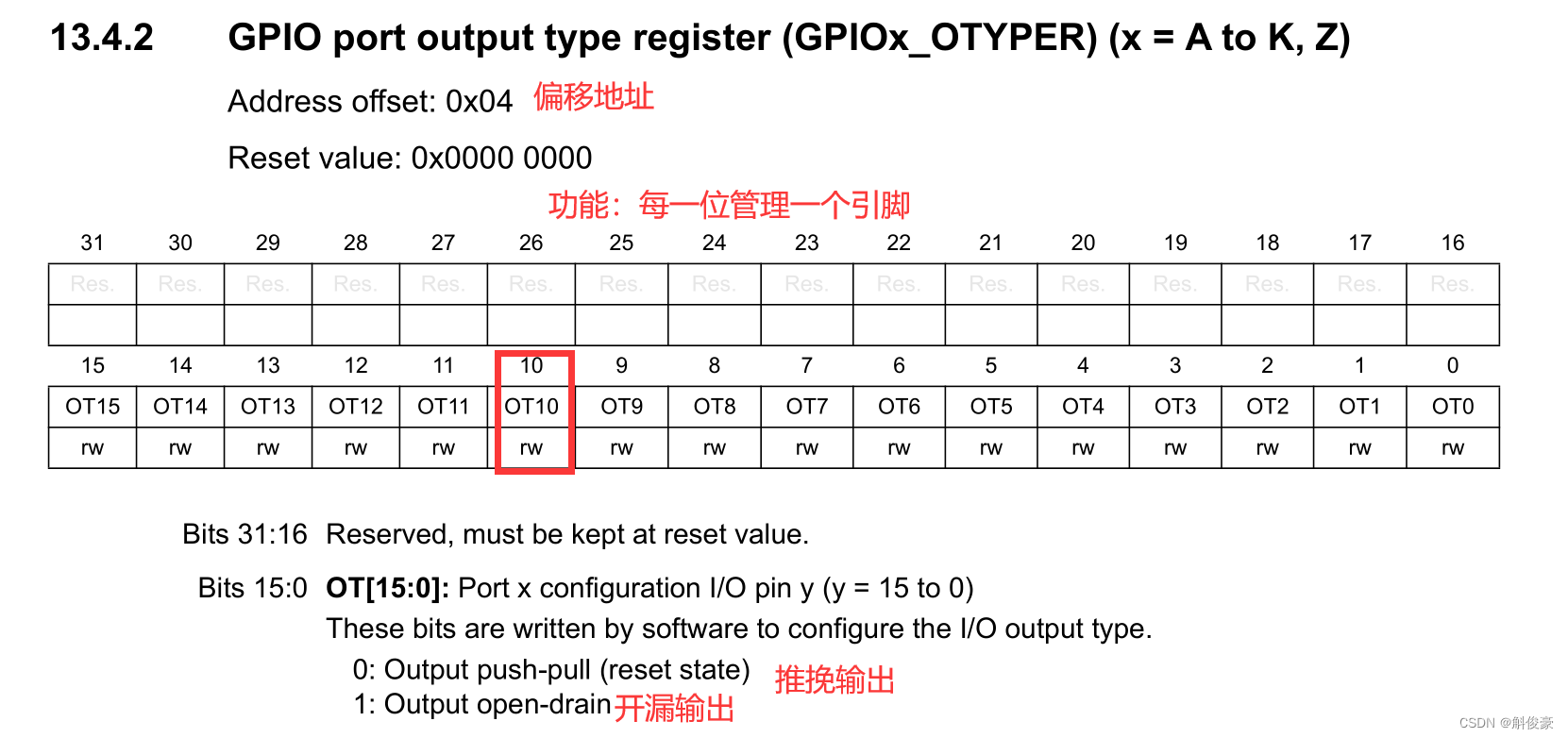

2) 分析GPIOx_OTYPER寄存器

LED1------>PE10引脚分析
1.如何确定GPIOE_OTYPER寄存器的地址？
    地址=基地址+偏移地址=0x50006000+0x04=0x50006004
2.通过GPIOE_OTYPER设置PE10引脚设置为推挽输出模式？
     GPIOE_OTYPER[10] = 0 ----->设置为推挽输出模式
     向0x50006004地址中的第[0]写入0

推挽输出:
        PMOS管和NMOS管都可以正常工作，可以输出高低电平

开漏输出:
        只有NMOS管可以正常工作，只可以输出低电平,如果想输出高电平，需要外接上拉电阻

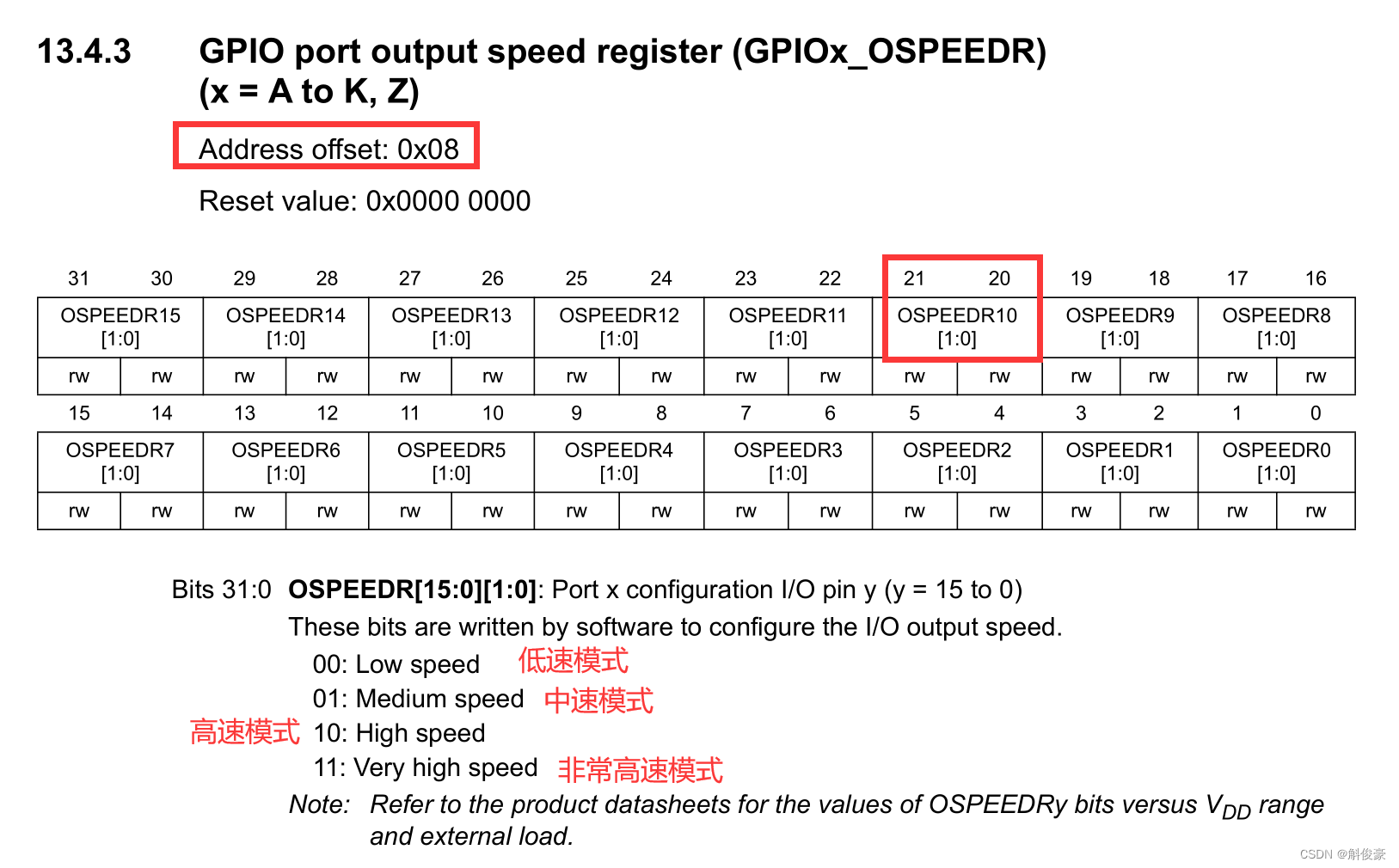

3) 分析GPIOx_OSPEEDR寄存器

LED1------>PE10引脚分析
1.如何确定GPIOE_OSPEEDR寄存器的地址？
    地址=基地址+偏移地址=0x50006000+0x08=0x50006008
2.通过GPIOE_OSPEEDR设置PE10引脚设置为低速输出模式？
     GPIOE_OSPEEDR[21:20] = 00 ----->设置为低速输出模式
     向0x50006008地址中的第[21:20]写入00

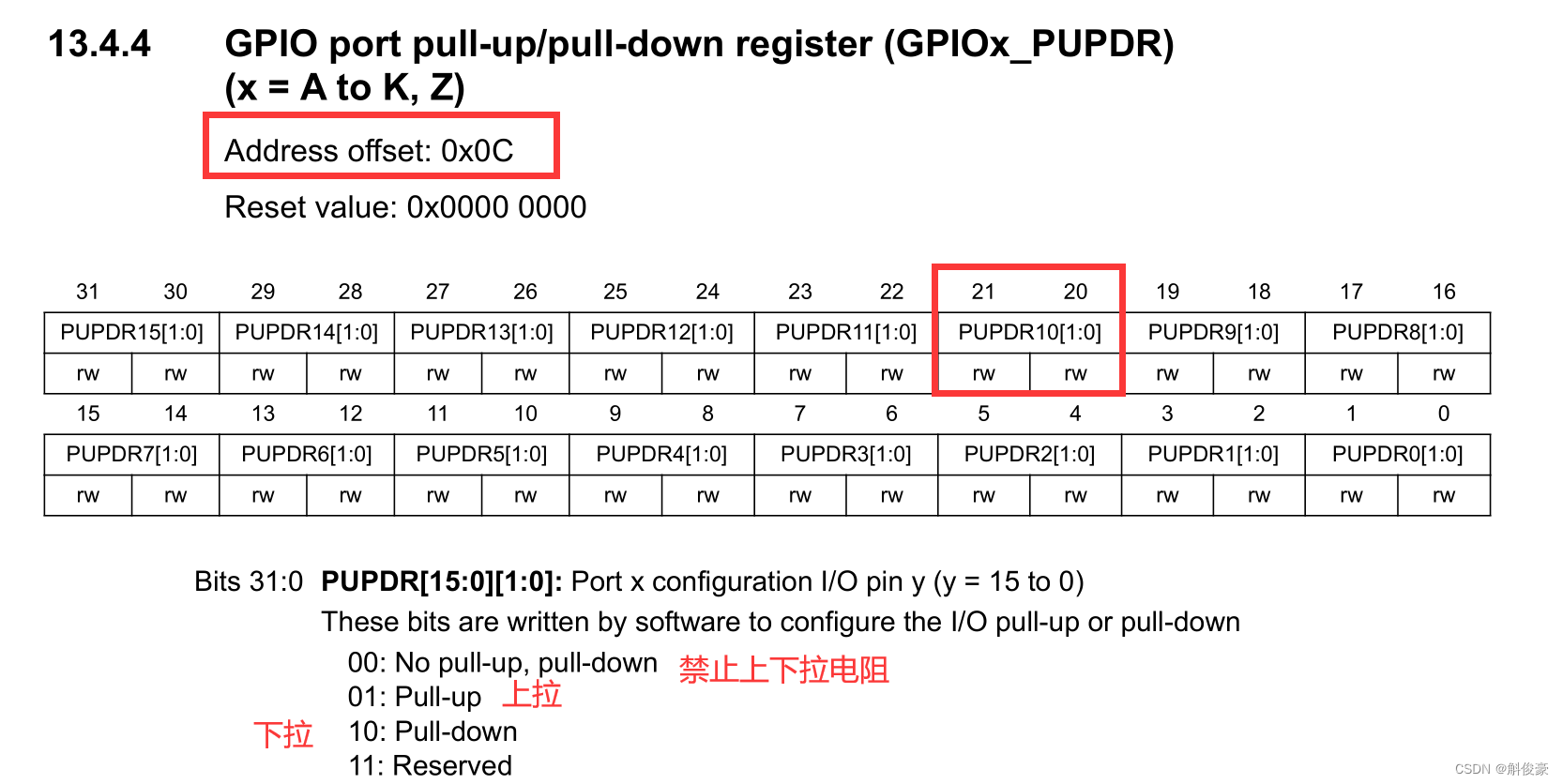

4) 分析GPIOx_PUPDR寄存器

LED1------>PE10引脚分析
1.如何确定GPIOE_PUPDR寄存器的地址？
    地址=基地址+偏移地址=0x50006000+0x0C=0x5000600C
2.通过GPIOE_PUPDR设置PE10引脚设置为禁止上下拉？
     GPIOE_PUPDR[21:20] = 00 ----->设置为禁止上下拉
     向0x5000600C地址中的第[21:20]写入00

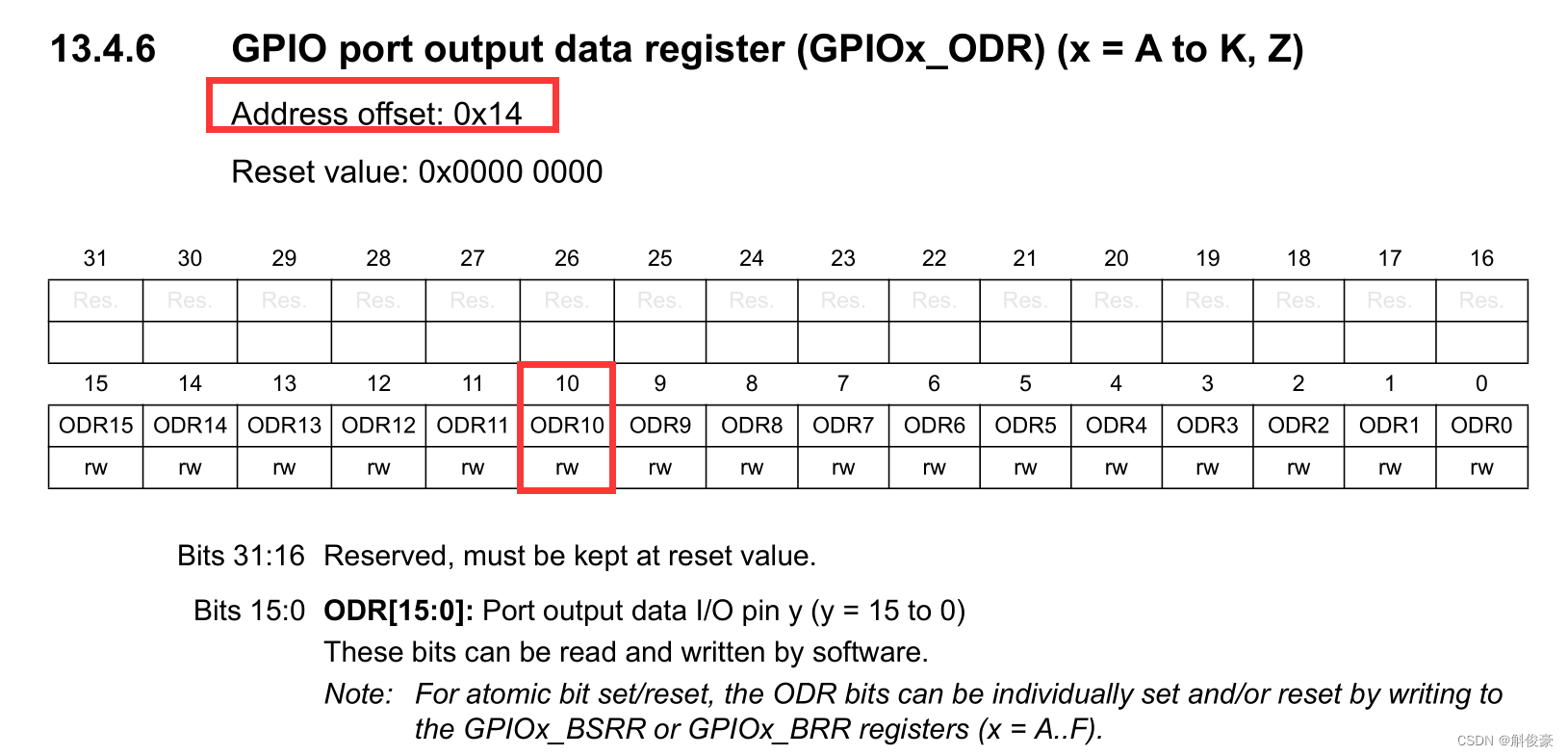

 5) 分析GPIOx_ODR寄存器

LED1------>PE10引脚分析
1.如何确定GPIOE_ODR寄存器的地址？
    地址=基地址+偏移地址=0x50006000+0x14=0x50006014
2.通过GPIOE_ODR设置PE10引脚输出高低电平？
     GPIOE_ODR[10] = 0 ----->设置PE10引脚输出低电平
     GPIOE_ODR[10] = 1 ----->设置PE10引脚输出高电平
     向0x50006014地址中的第[10]写入0，输出低电平
     向0x50006014地址中的第[10]写入1，输出高电平

CORTEX A7核实现

汇编代码：

.global _start
_start:

/**********LED1点亮**************/
LED1_INIT:
	@1.通过RCC_AHB4_ENSETR:0x50000A28寄存器设置GPIOE控制器使能 0x50000A28[4] = 1
	ldr r0,=0x50000A28
	ldr r1,[r0] @将r0寄存器地址中的值，读到r1寄存器中
	orr r1,r1,#(0x1 << 4)
	@将r1寄存器中的第4位置1
	str r1,[r0]

	@2.通过GPIOE_MODER:0x50006000寄存器设置PE10引脚为输出模式 0x50006000[21:20]= 01
	ldr r0,=0x50006000
	ldr r1,[r0]
	and r1,r1,#(~(0x3 << 20))
	orr r1,r1,#(0x1 << 20)
	str r1,[r0]

	@3.通过GPIOE_OTYPER:0x50006004寄存器设置PE10引脚为推挽输出模式 0x50006004[10]= 0
	ldr r0,=0x50006004
	ldr r1,[r0]
	and r1,r1,#(~(0x1 << 10))
	str r1,[r0]

	@4.通过GPIOE_OSPEEDR:0x50006008寄存器设置PE10引脚为低速输出模式0x50006008[21:20]= 00
	ldr r0,=0x50006008
	ldr r1,[r0]
	and r1,r1,#(~(0x3 << 20))
	str r1,[r0]

	@5.通过GPIOE_PUPDR:0x5000600C寄存器设置PE10引脚为禁止上下拉0x5000600C[21:20]= 00
	ldr r0,=0x5000600C
	ldr r1,[r0]
	and r1,r1,#(~(0x3 << 20))
	str r1,[r0]

/**********LED2点亮PF10**************/
LED2_INIT:
	@1.通过RCC_AHB4_ENSETR:0x50000A28寄存器设置GPIOF控制器使能 0x50000A28[5] = 1
	ldr r0,=0x50000A28
	ldr r1,[r0] @将r0寄存器地址中的值，读到r1寄存器中
	orr r1,r1,#(0x1 << 5)
	@将r1寄存器中的第4位置1
	str r1,[r0]

	@2.通过GPIOF_MODER:0x50006000寄存器设置PF10引脚为输出模式 0x50007000[21:20]= 01
	ldr r0,=0x50007000
	ldr r1,[r0]
	and r1,r1,#(~(0x3 << 20))
	orr r1,r1,#(0x1 << 20)
	str r1,[r0]

	@3.通过GPIOF_OTYPER:0x50006004寄存器设置PF10引脚为推挽输出模式 0x50007004[10]= 0
	ldr r0,=0x50007004
	ldr r1,[r0]
	and r1,r1,#(~(0x1 << 10))
	str r1,[r0]

	@4.通过GPIOF_OSPEEDR:0x50006008寄存器设置PE10引脚为低速输出模式0x50007008[21:20]= 00
	ldr r0,=0x50007008
	ldr r1,[r0]
	and r1,r1,#(~(0x3 << 20))
	str r1,[r0]

	@5.通过GPIOF_PUPDR:0x5000700C寄存器设置PE10引脚为禁止上下拉0x5000700C[21:20]= 00
	ldr r0,=0x5000700C
	ldr r1,[r0]
	and r1,r1,#(~(0x3 << 20))
	str r1,[r0]

/**********LED3点亮PE8**************/
LED3_INIT:
	@1.通过RCC_AHB4_ENSETR:0x50000A28寄存器设置GPIOE控制器使能 0x50000A28[4] = 1
	ldr r0,=0x50000A28
	ldr r1,[r0] @将r0寄存器地址中的值，读到r1寄存器中
	orr r1,r1,#(0x1 << 4)
	@将r1寄存器中的第4位置1
	str r1,[r0]

	@2.通过GPIOE_MODER:0x50006000寄存器设置PE8引脚为输出模式 0x50006000[17:16]= 01
	ldr r0,=0x50006000
	ldr r1,[r0]
	and r1,r1,#(~(0x3 << 16))
	orr r1,r1,#(0x1 << 16)
	str r1,[r0]

	@3.通过GPIOE_OTYPER:0x50006004寄存器设置PE8引脚为推挽输出模式 0x50006004[8]= 0
	ldr r0,=0x50006004
	ldr r1,[r0]
	and r1,r1,#(~(0x1 << 8))
	str r1,[r0]

	@4.通过GPIOE_OSPEEDR:0x50006008寄存器设置PE8引脚为低速输出模式0x50006008[17:16]= 00
	ldr r0,=0x50006008
	ldr r1,[r0]
	and r1,r1,#(~(0x3 << 16))
	str r1,[r0]

	@5.通过GPIOE_PUPDR:0x5000600C寄存器设置PE8引脚为禁止上下拉0x5000600C[17:16]= 00
	ldr r0,=0x5000600C
	ldr r1,[r0]
	and r1,r1,#(~(0x3 << 16))
	str r1,[r0]

loop:
	bl LED1_ON
	bl delay_1s
	bl LED1_OFF
	bl delay_1s

	bl LED2_ON
	bl delay_1s
	bl LED2_OFF
	bl delay_1s

	bl LED3_ON
	bl delay_1s
	bl LED3_OFF
	bl delay_1s
	b loop

LED1_ON:
	@1.通过GPIOE_ODR:0x50006014寄存器设置PE10引脚为输出高电平 0x50006014[10]= 1
	ldr r0,=0x50006014
	ldr r1,[r0]
	orr r1,r1,#(0x1 << 10)
	str r1,[r0]
	mov pc,lr

LED2_ON:
	@1.通过GPIOF_ODR:0x50007014寄存器设置PF10引脚为输出高电平 0x50007014[10]= 1
	ldr r0,=0x50007014
	ldr r1,[r0]
	orr r1,r1,#(0x1 << 10)
	str r1,[r0]
	mov pc,lr
LED3_ON:
	@1.通过GPIOE_ODR:0x50006014寄存器设置PE8引脚为输出高电平 0x50006014[8]= 1
	ldr r0,=0x50006014
	ldr r1,[r0]
	orr r1,r1,#(0x1 << 8)
	str r1,[r0]
	mov pc,lr

LED1_OFF:
	@1.通过GPIOE_ODR:0x50006014寄存器设置PE10引脚为输出低电平 0x50006014[10]= 0
	ldr r0,=0x50006014
	ldr r1,[r0]
	and r1,r1,#(~(0x1 << 10))
	str r1,[r0]
	mov pc,lr
LED2_OFF:
	@1.通过GPIOE_ODR:0x50007014寄存器设置PE10引脚为输出低电平 0x50007014[10]= 0
	ldr r0,=0x50007014
	ldr r1,[r0]
	and r1,r1,#(~(0x1 << 10))
	str r1,[r0]
	mov pc,lr

LED3_OFF:
	@1.通过GPIOE_ODR:0x50006014寄存器设置PE10引脚为输出低电平 0x50006014[8]= 0
	ldr r0,=0x50006014
	ldr r1,[r0]
	and r1,r1,#(~(0x1 << 8))
	str r1,[r0]
	mov pc,lr

@ 大概1s的延时函数
delay_1s:
	mov r3, #0x10000000
	mm:
	cmp r3, #0
	subne r3, r3, #1
	bne mm
	mov pc, lr

.end

C语言实现：

头文件编写：

#ifndef __GPIO_H__
#define __GPIO_H__

//1.RCC寄存器封装,用宏定义进行封装
#define RCC_AHB4_ENSETR (*(unsigned int *)0x50000A28)
//2.GPIO寄存器进行封装，用结构体封装
typedef struct{
	volatile unsigned int MODER; //00
	volatile unsigned int OTYPER; //04
	volatile unsigned int OSPEEDR; //08
	volatile unsigned int PUPDR; //0C
	volatile unsigned int IDR; //10
	volatile unsigned int ODR; //14
}gpio_t;
#define GPIOE ((gpio_t*)0x50006000)
#define GPIOF ((gpio_t*)0x50007000)

//引脚封装
#define GPIO_PIN_0 0
#define GPIO_PIN_1 1
#define GPIO_PIN_2 2
#define GPIO_PIN_3 3
#define GPIO_PIN_4 4
#define GPIO_PIN_5 5
#define GPIO_PIN_6 6
#define GPIO_PIN_7 7
#define GPIO_PIN_8 8
#define GPIO_PIN_9 9
#define GPIO_PIN_10 10
#define GPIO_PIN_11 11
#define GPIO_PIN_12 12
#define GPIO_PIN_13 13
#define GPIO_PIN_14 14
#define GPIO_PIN_15 15

//封装模式寄存器
typedef enum{
	INPUT,
	OUTPUT,
	ALT,
	ANALOG,
}gpio_mode_t;

//封装输出类型寄存器
typedef enum{
	PP,
	OD,
}gpio_otyper_t;

//封装输出速度寄存器
typedef enum{
	LOW,
	MED,
	HIGH,
	VERY_HIGH,
}gpio_ospeedr_t;

//封装是否需要上下拉电阻
typedef enum{
	NO_PUPD,
	PU,
	PD,
}gpio_pupdr_t;

//封装输出高低电平
typedef enum{
	GPIO_RESET,
	GPIO_SET,
}gpio_status_t;

//结构体初始化
typedef struct{
	gpio_mode_t moder;
	gpio_otyper_t otyper;
	gpio_ospeedr_t speedr;
	gpio_pupdr_t pupdr;
}gpio_init_t;

//初始化函数
void hal_gpio_init(gpio_t* gpiox,gpio_init_t* init,unsigned int pin);

//写操作函数
void hal_gpio_write(gpio_t* gpiox,unsigned int pin,gpio_status_t state);

#endif

函数封装：

#include "gpio.h"
//初始化函数
void hal_gpio_init(gpio_t* gpiox,gpio_init_t* init,unsigned int pin)
{
	//1.设置输出模式
	gpiox->MODER &= (~(0x3 << (pin * 2)));
	gpiox->MODER |= (init->moder << (pin *2));

	//2.设置输出类型
	gpiox->OTYPER &= (~(0x1 << pin));
	gpiox->OTYPER |= (init->otyper << pin);

	//3.设置输出速度
	gpiox->OSPEEDR &= (~(0x3 << (pin *2)));
	gpiox->OSPEEDR |= (init->speedr << (pin * 2));

	//4.设置是否需要上下拉
	gpiox->PUPDR &= (~(0x3 << (pin * 2)));
	gpiox->PUPDR |= (init->pupdr << (pin * 2));
}

//写操作函数
void hal_gpio_write(gpio_t* gpiox,unsigned int pin,gpio_status_t state)
{
	if(state == GPIO_RESET)
	{
		gpiox->ODR &= (~(0x1 << pin));
	}
	else
	{
		gpiox->ODR |=(0x1 << pin);
	}
}

主函数：

#include "gpio.h"

extern void printf(const char *fmt, ...);
void delay_ms(int ms)
{
	int i,j;
	for(i = 0; i < ms;i++)
		for (j = 0; j < 1800; j++);
}

void led_init()
{
	//1.时钟使能
	RCC_AHB4_ENSETR |= (0x3 << 4);
	//2.led灯结构体初始化
	gpio_init_t init = {OUTPUT,PP,LOW,NO_PUPD};

	hal_gpio_init(GPIOE,&init,GPIO_PIN_10);
	hal_gpio_init(GPIOF,&init,GPIO_PIN_10);
	hal_gpio_init(GPIOE,&init,GPIO_PIN_8);
}

int main()
{
	led_init();
	while(1)
	{
		hal_gpio_write(GPIOE,GPIO_PIN_10,GPIO_SET);
		delay_ms(500);
		hal_gpio_write(GPIOE,GPIO_PIN_10,GPIO_RESET);
		delay_ms(500);

		hal_gpio_write(GPIOF,GPIO_PIN_10,GPIO_SET);
		delay_ms(500);
		hal_gpio_write(GPIOF,GPIO_PIN_10,GPIO_RESET);
		delay_ms(500);

		hal_gpio_write(GPIOE,GPIO_PIN_8,GPIO_SET);
		delay_ms(500);
		hal_gpio_write(GPIOE,GPIO_PIN_8,GPIO_RESET);
		delay_ms(500);
	}
	return 0;
}

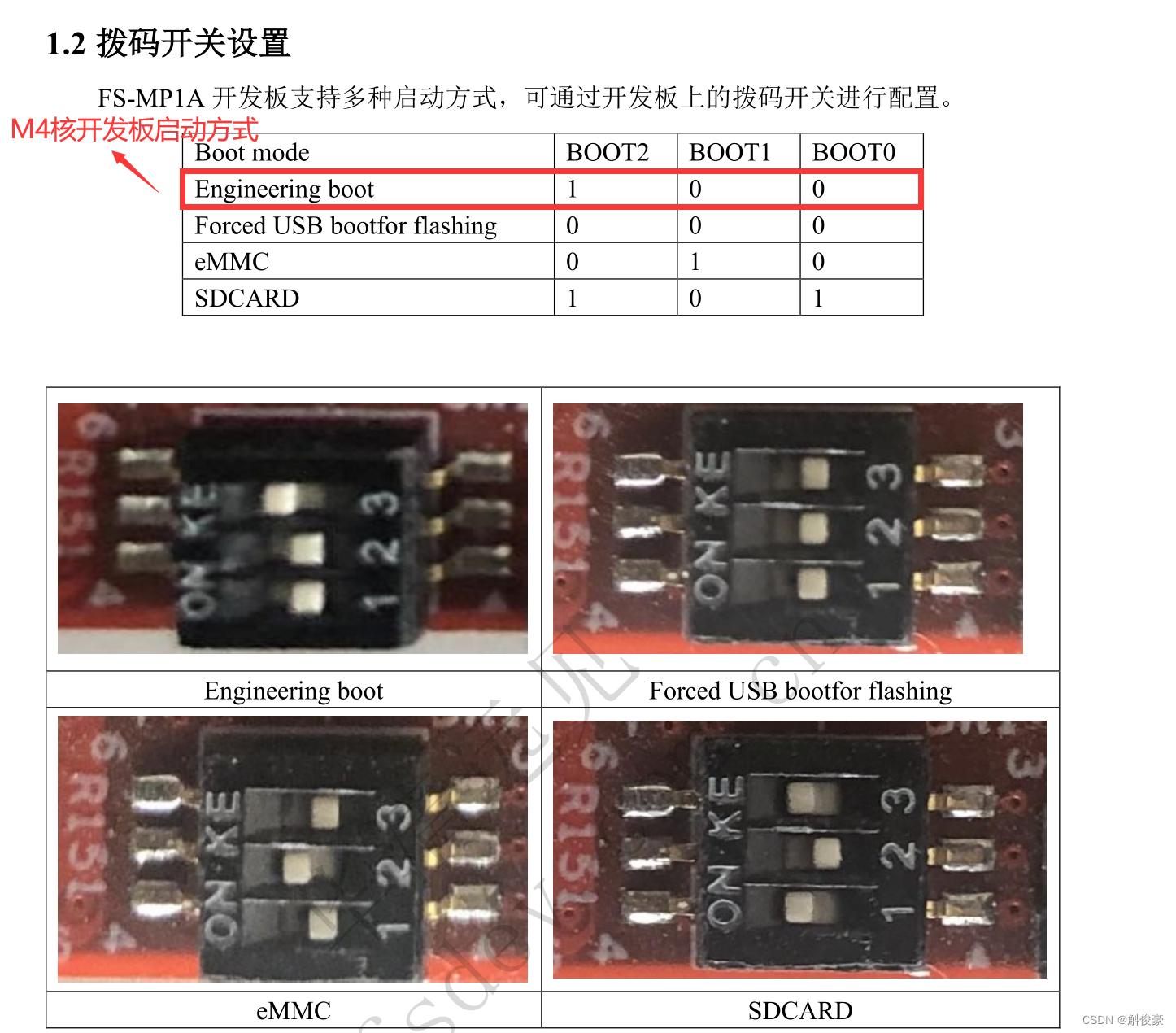

 CORTEX M4核实现

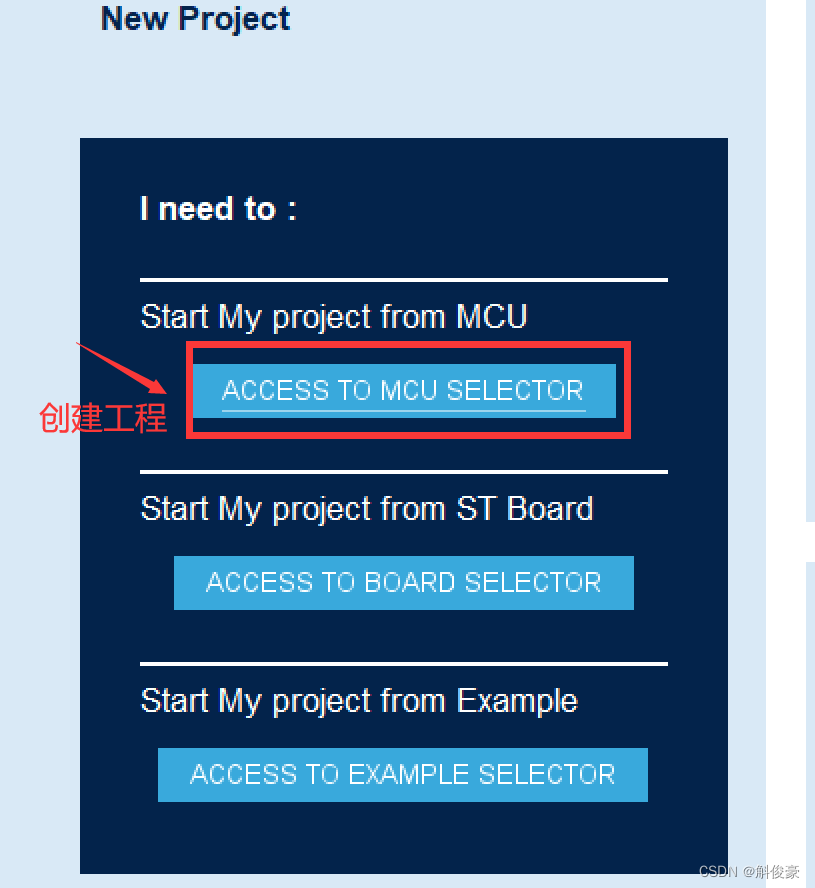

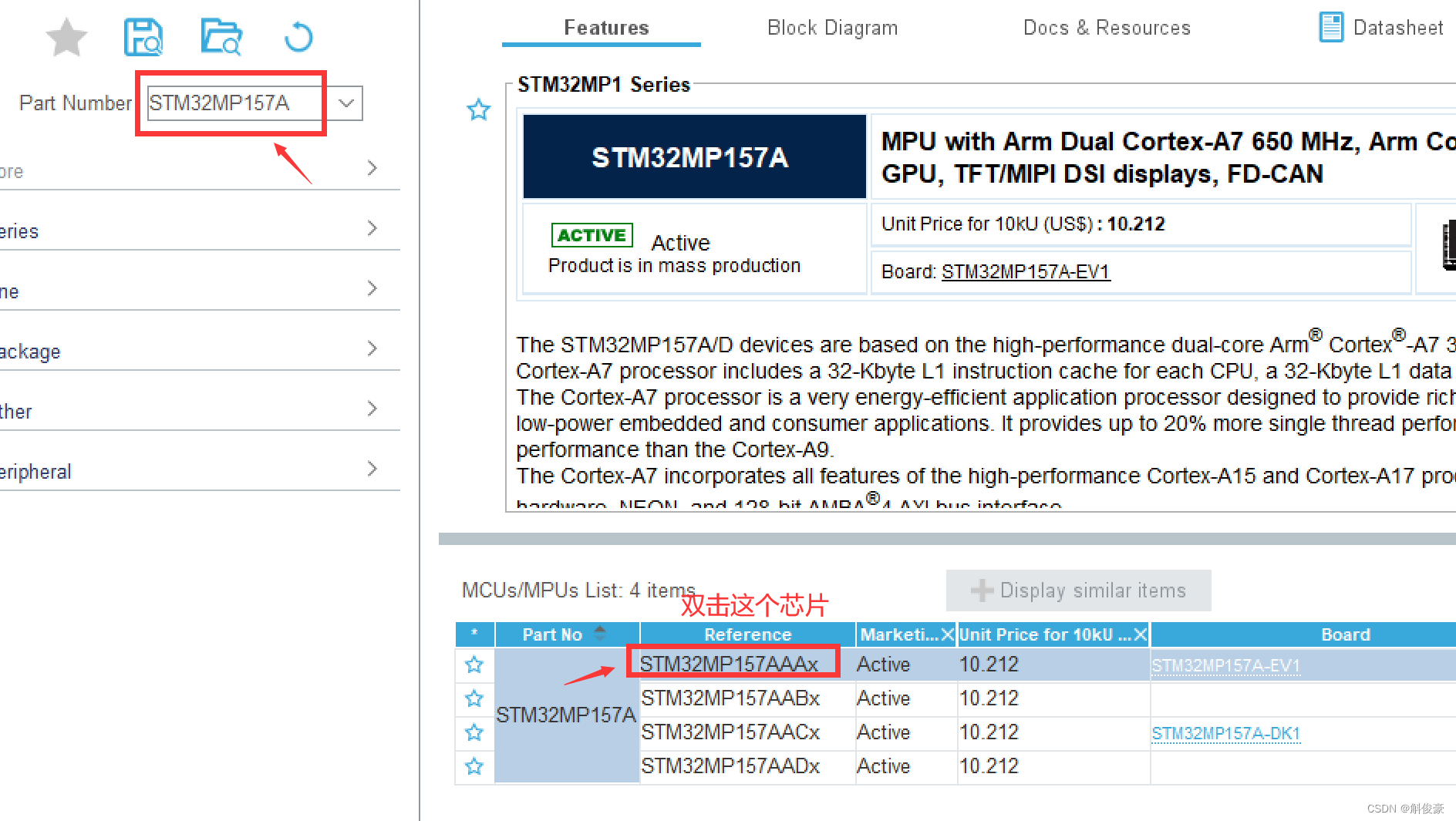

一、CubMX工程创建：

 二、配置LED灯

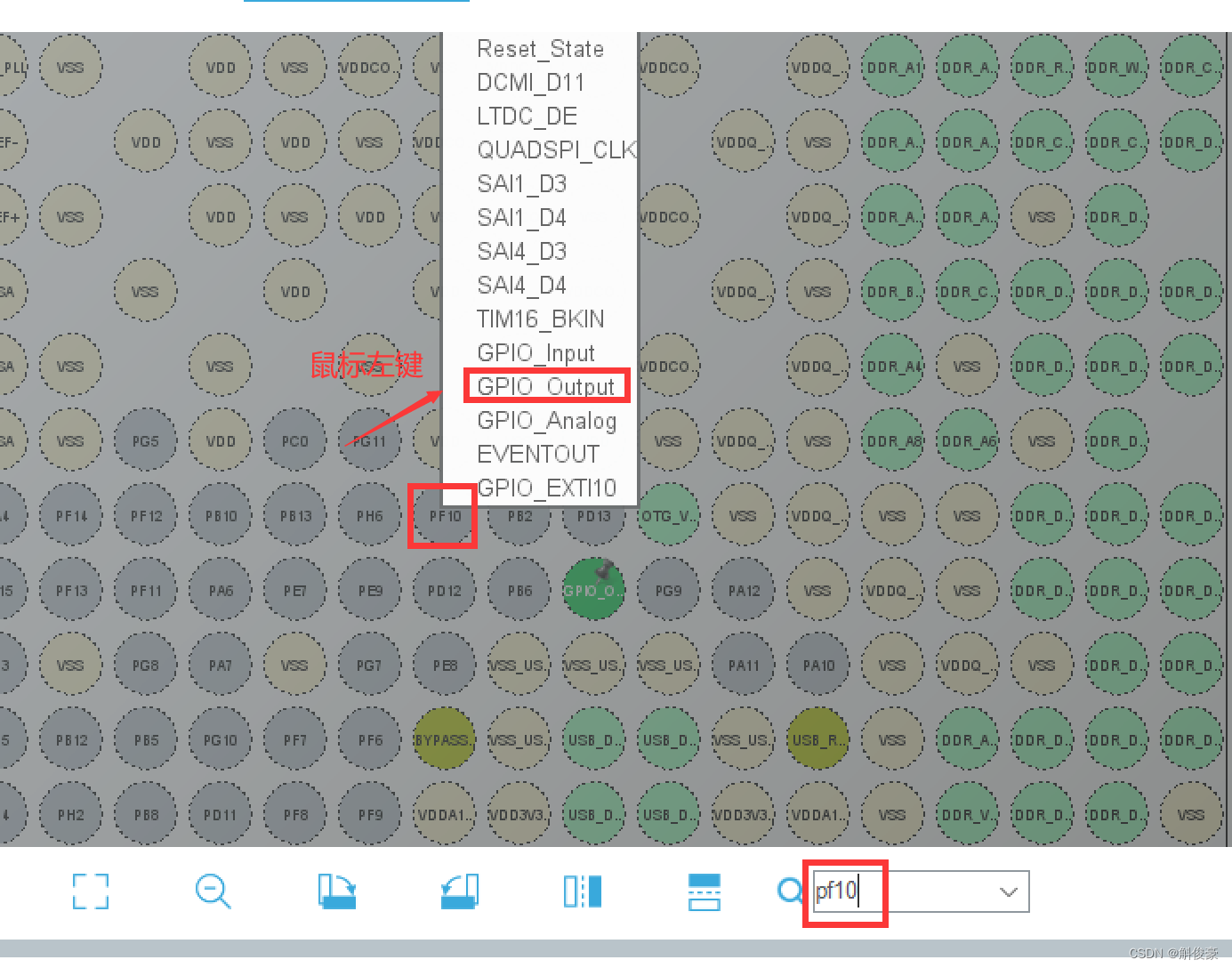

1.配置PE10/PF10/PE8，鼠标左键，设置位输出模式

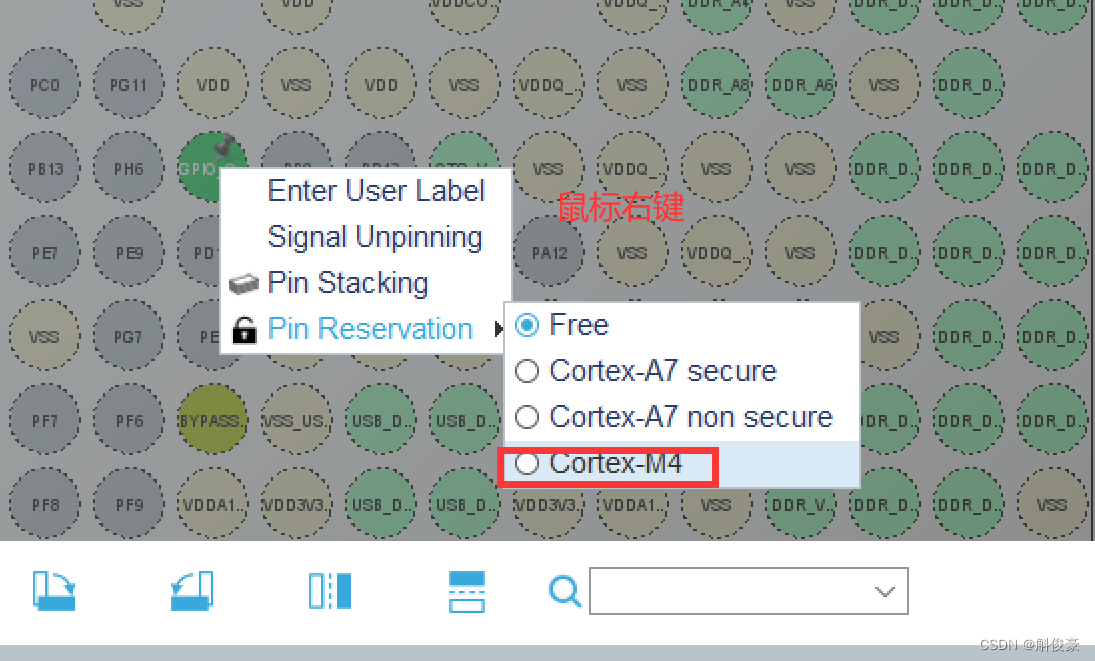

2.鼠标右键，配置为M4核

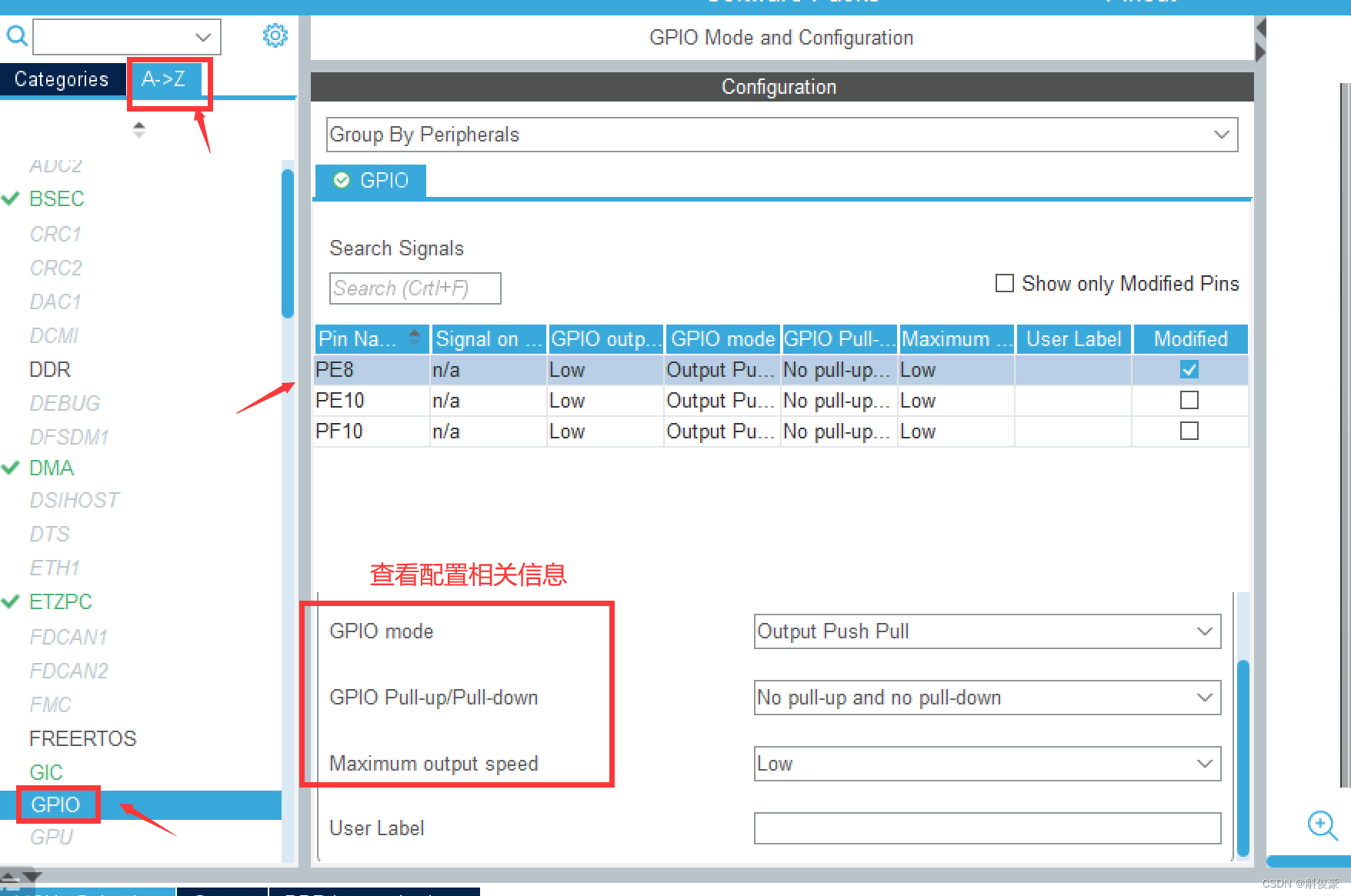

 三、查看配置信息

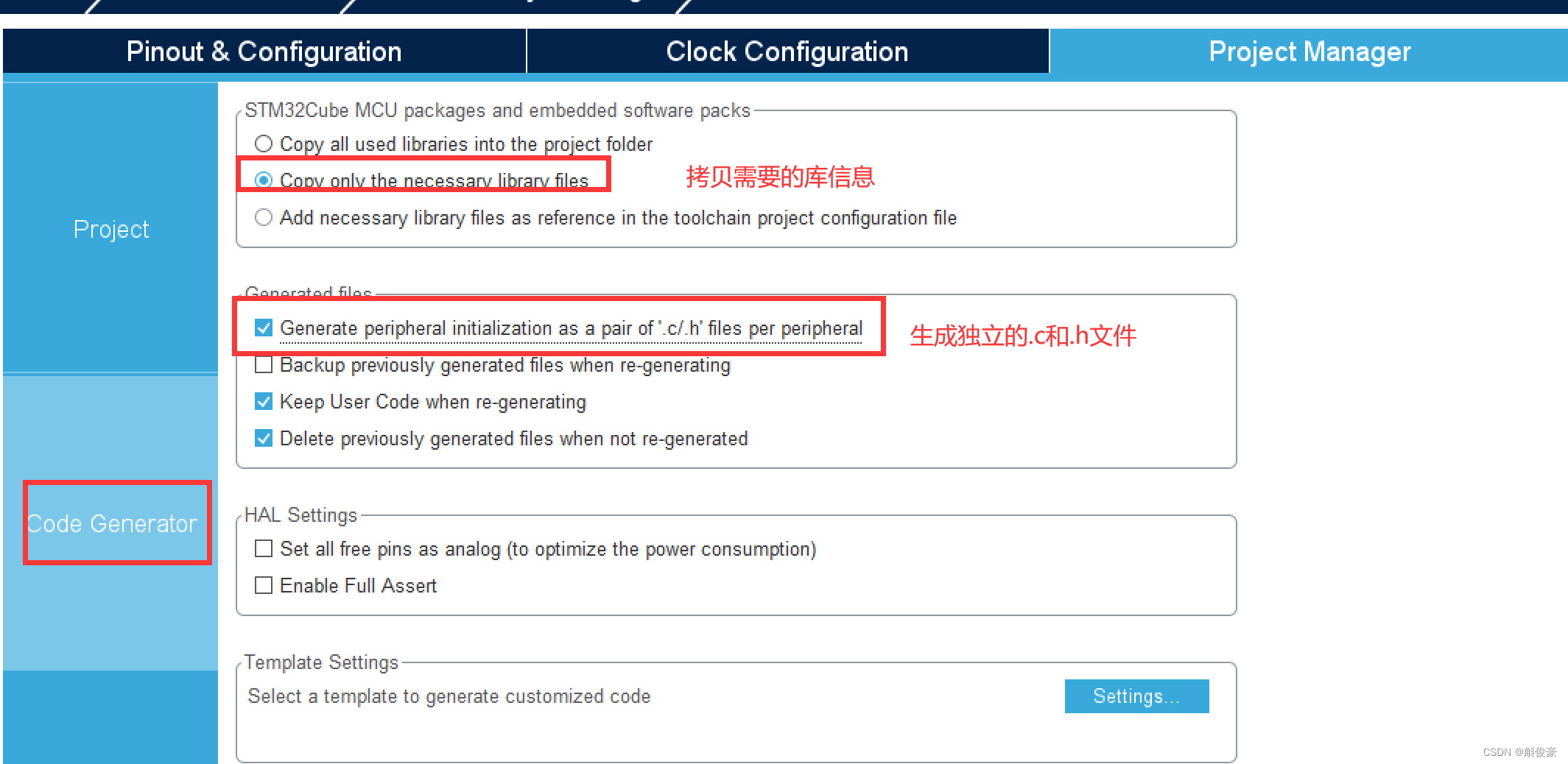

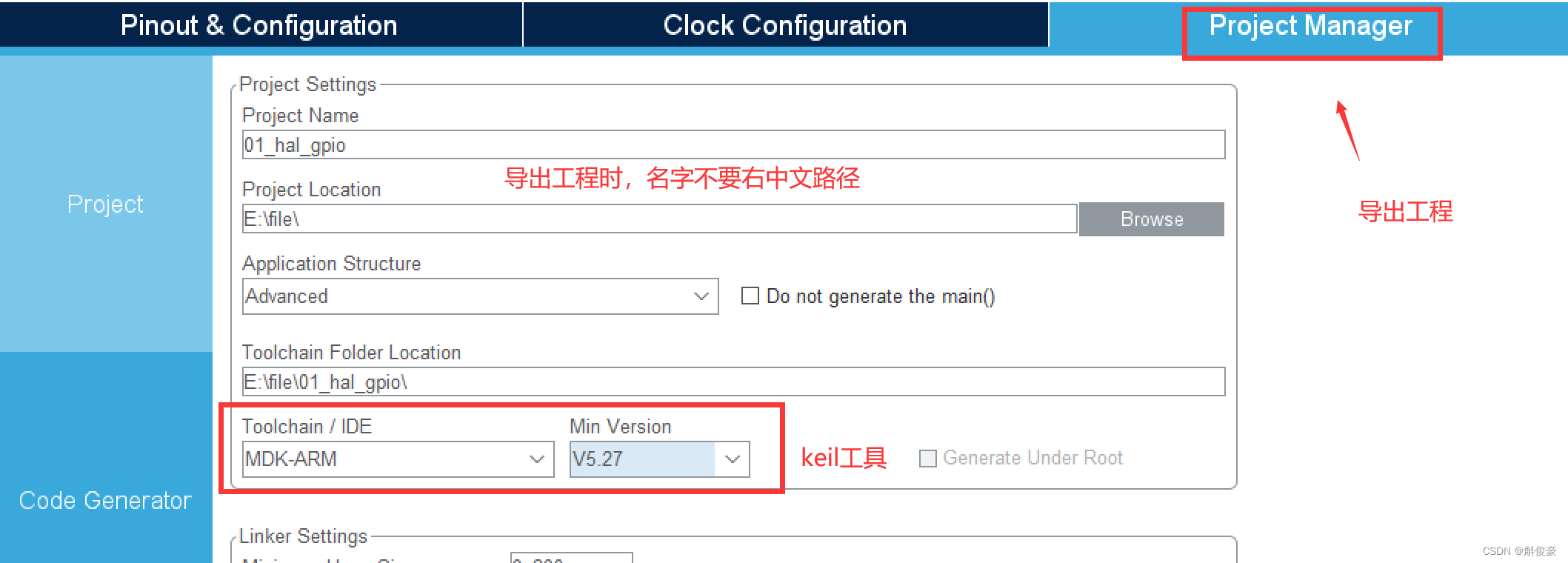

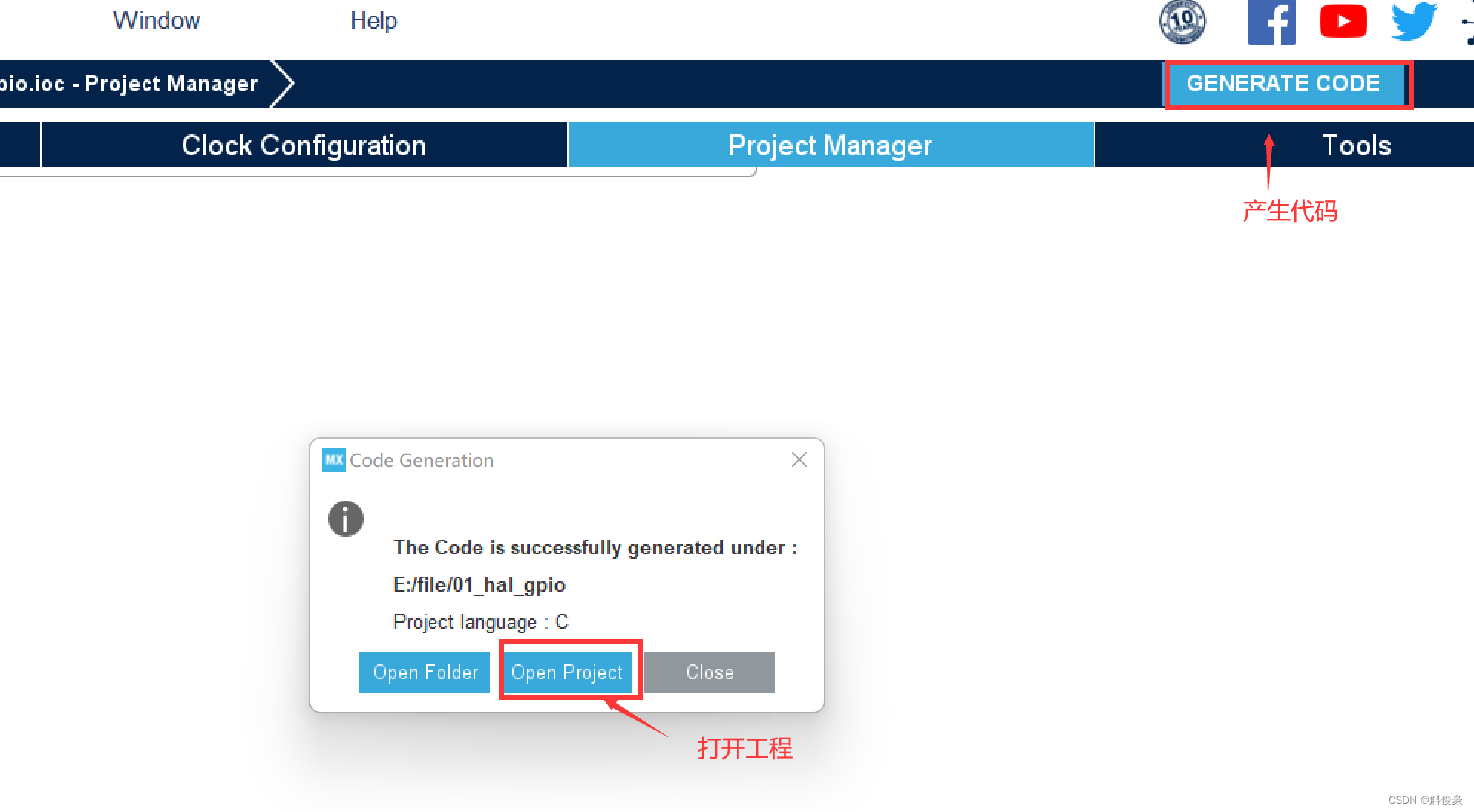

四、导出工程

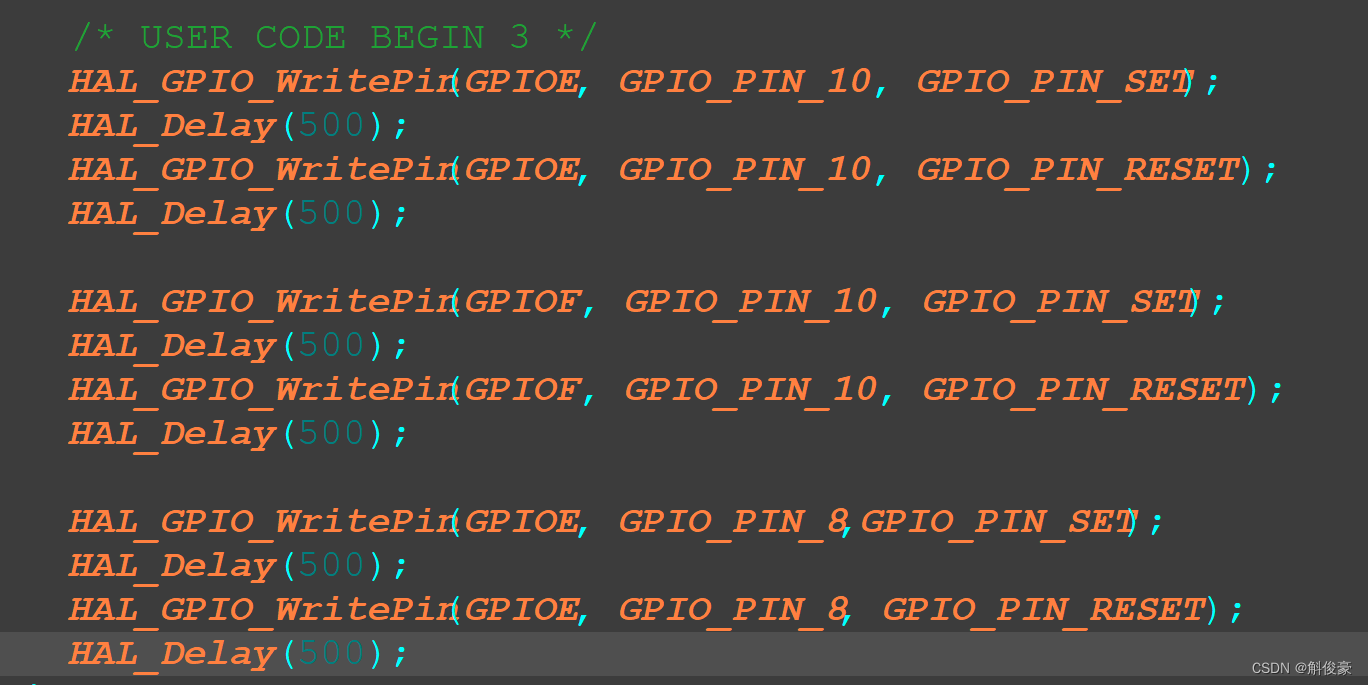

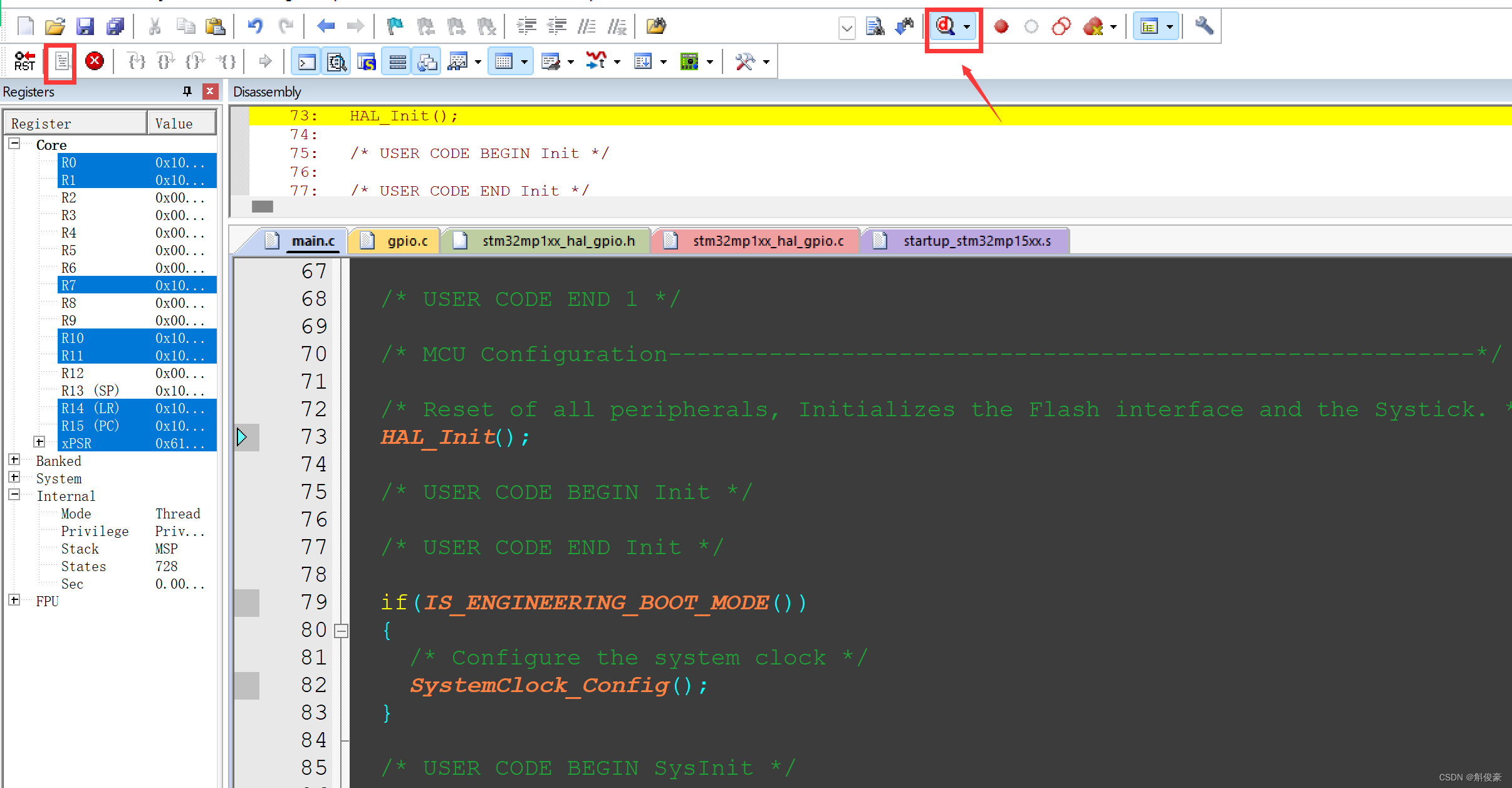

 五、代码编写

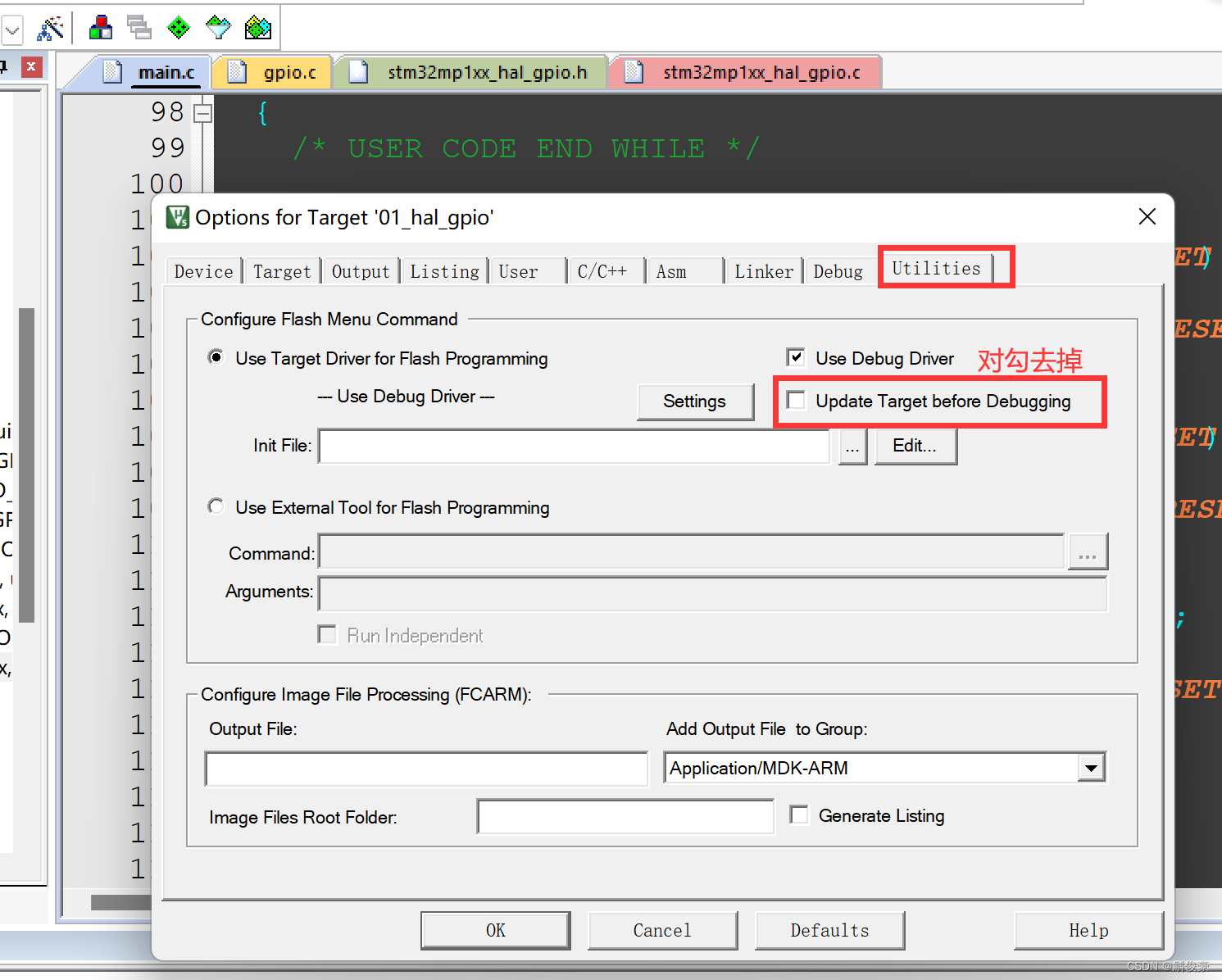

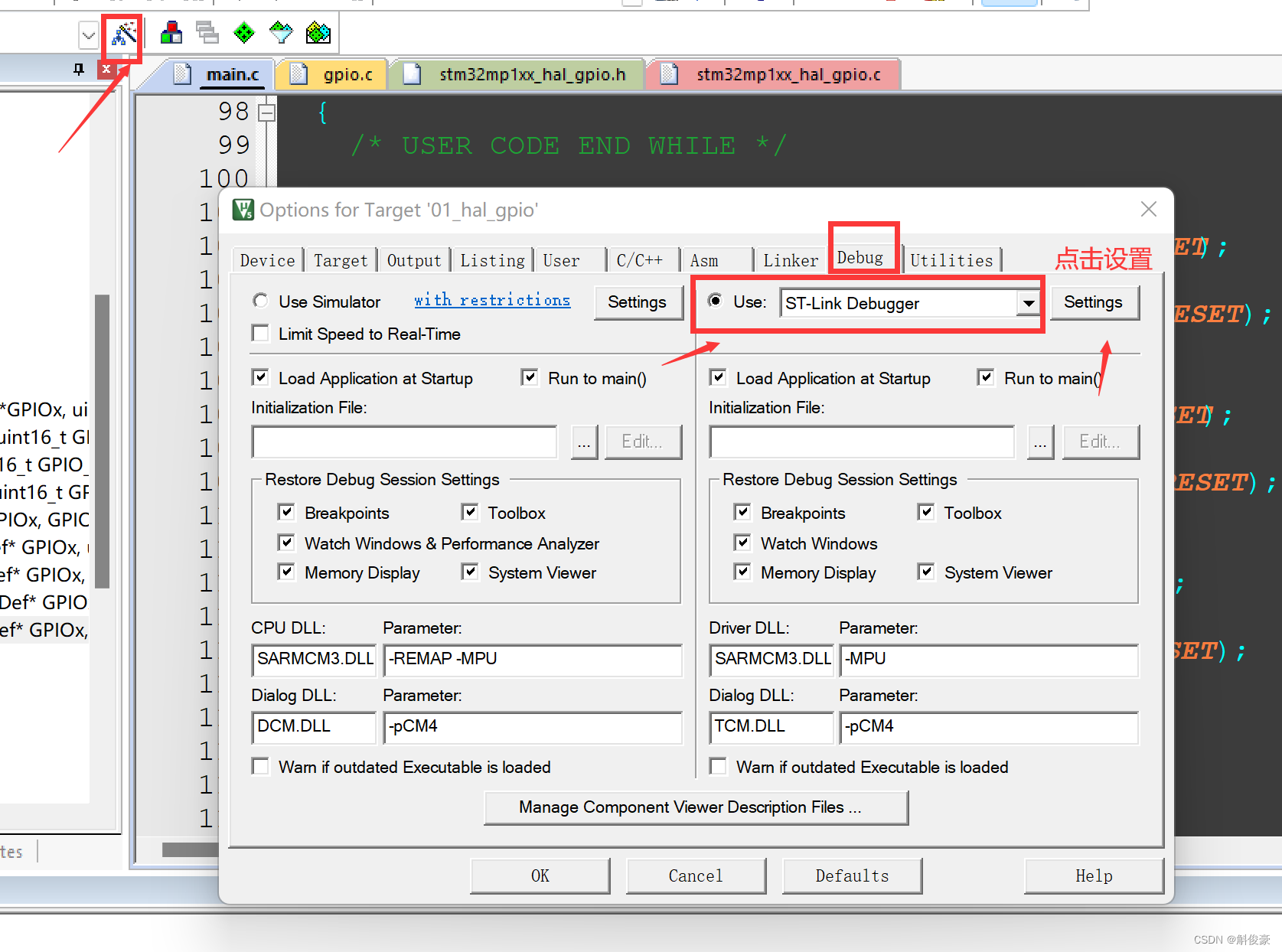

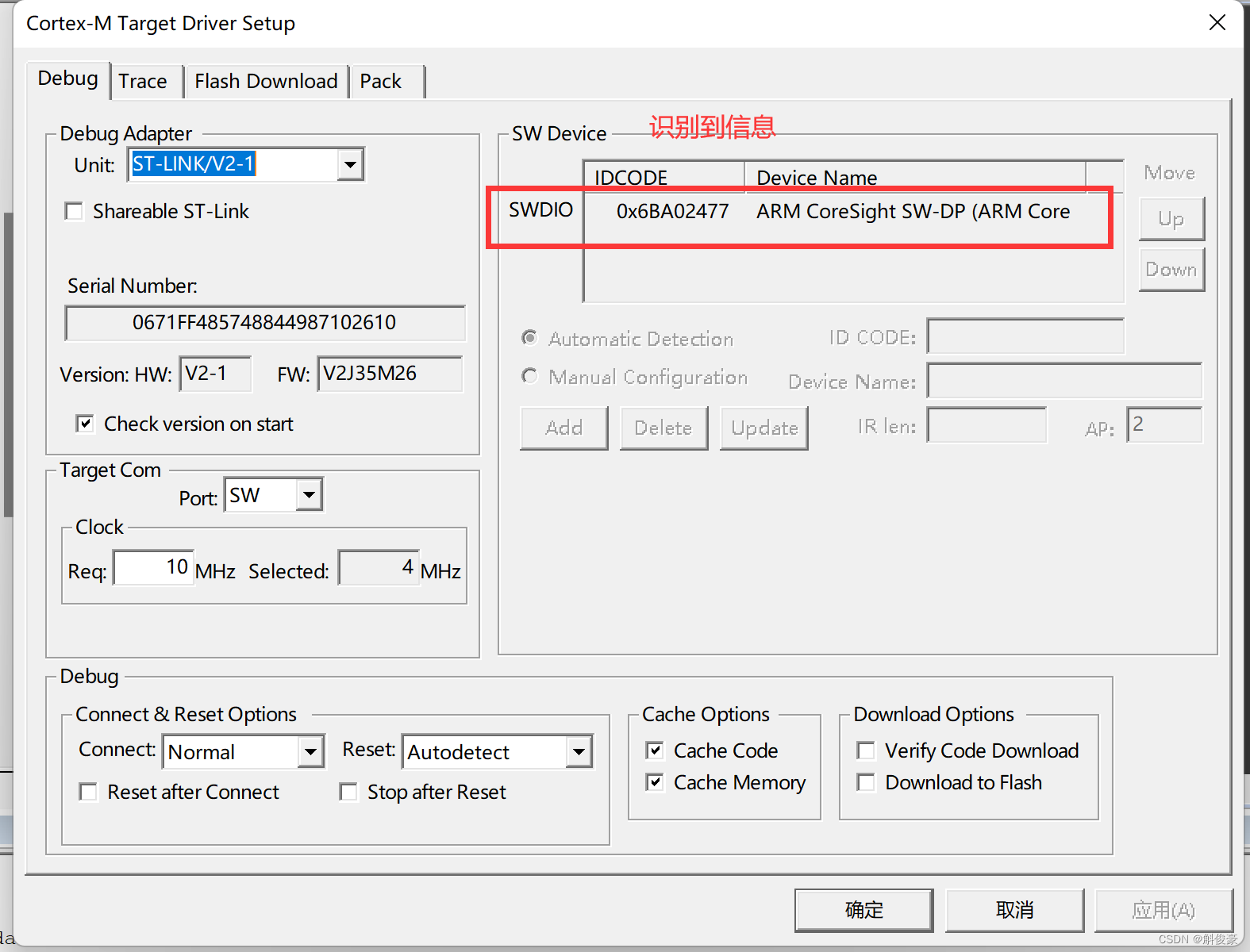

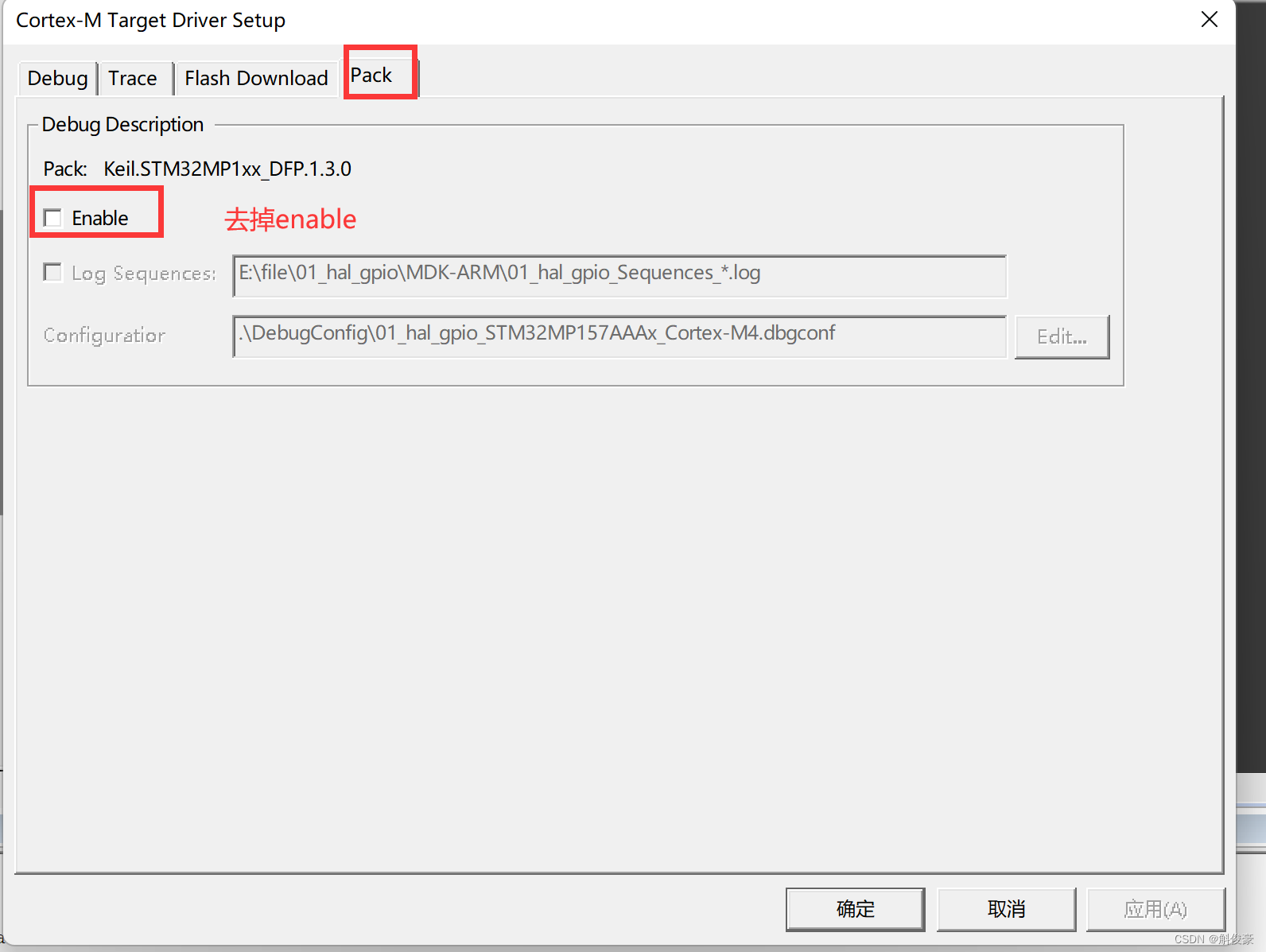

KEIL配置：

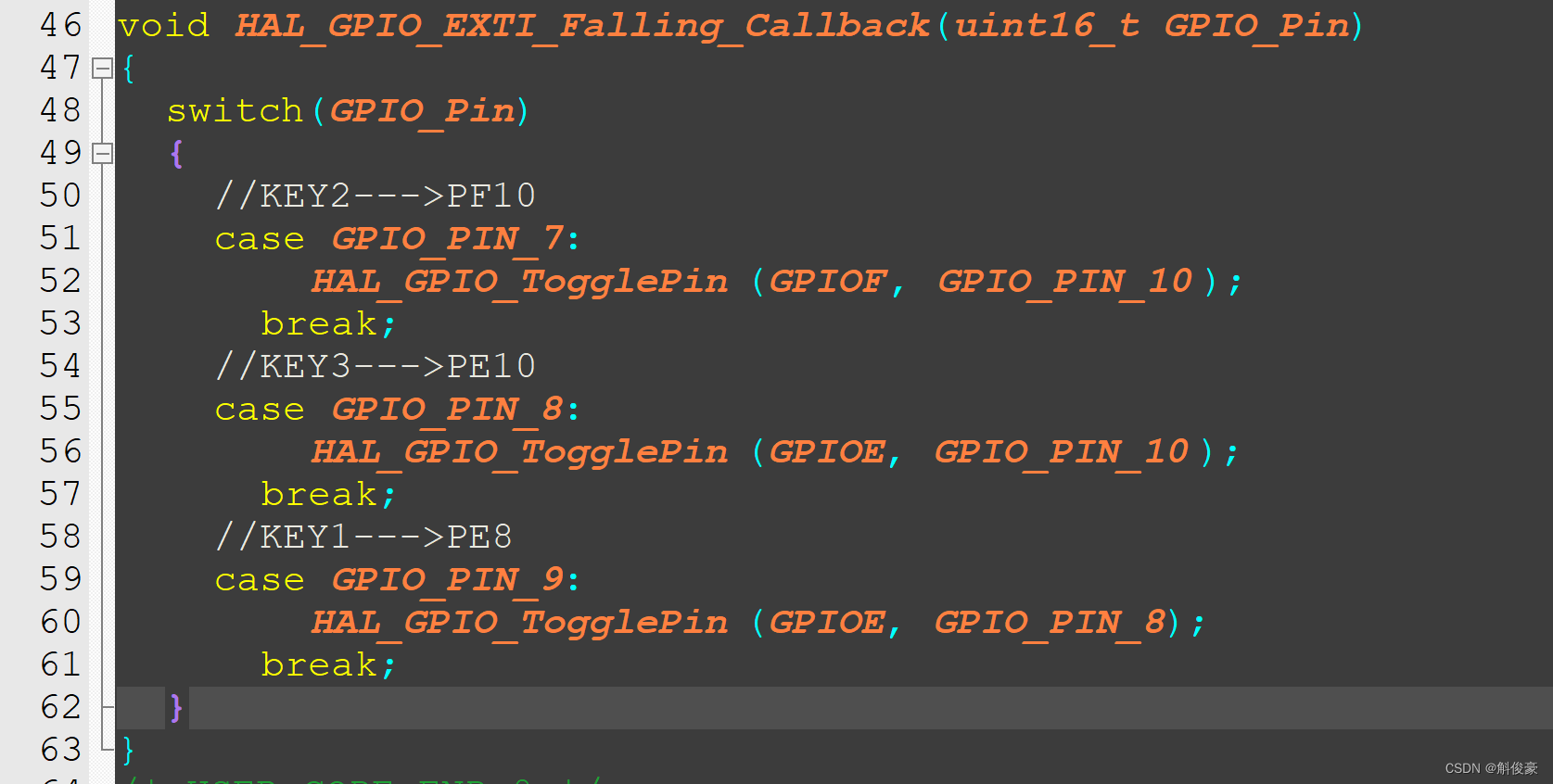

代码块：

Coding Peasant
关注
  • 1
    点赞
  • 踩
  • 6
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
专栏目录
ARM Cortex-M3与Cortex-M4权威指南
02-20
ARM Cortex-M3与Cortex-M4权威指南高清版 姚文祥、吴常玉、曹孟娟、王丽红编写的《ARM Cortex-M3与Cortex-M4权威指南(第3版)》经过了全 新修订：增加了ARM Cortex—M4l处理器的信息；对 ARM cortex一M3处理器的讲解进行了*新；对于ARM Cortex—M3和ARM Cortex—M4进行了比较，方便其 他多种处理器架构移植到ARMCortex—M3和ARM cortex—M4。本版的其他修订细节如下： 新增了论述。DSP特性和CMSIS一DSP软件库的两 章内容，介绍了DSP的基础知识以及如何编写Cortex —M4 的DSP软件，其中包括使用CMSIS—DsP库的实例 以及cortex—M4的DsP陛能方面的知识。 　　新增了介绍cortex—M4浮点单元及其使用的一章 内容。 　　新增了介绍嵌入式操作系统的使用(基于CMSIs— RTOS)以及支持嵌入式操作系统的处理器特性的一章 内容。 　　多种调试技术以及疑难解答。 　　从其他处理器进行软件移植的内容。 　　此外，本书介绍了ARM架构的背景知识以及指令 集、中断处理等处理器特性，并描述了如何设置并利 用存储器保护单元(MPu)等可用的高级特性。书中论 述Keil MDK、IAR EWARM、gcc以及CooCoxCoIDE工具 入门的章节可以给初学者在编写程序代码方面提供一 些帮助，其中也包括一些重要的软件开发问题，比如 低功耗特性的使用、信息输入／输出的处理、汇编和 c语言的混合编程及其他高级技术话题。
ARM-Cortex_-M4内核参考手册.pdf
02-26
ARM-Cortex_-M4内核参考手册
ARM Cortex-M3与Cortex-M4权威指南 第三版
11-17
ARM Cortex-M3与Cortex-M4权威指南 第三版，
ARM Cortex-M3与Cortex-M4权威指南.pdf
07-28
本书可以深入学习了解ARM 处理器Cortex-M3与Cortex-M4的指令、寄存器、中断等原理及应用。 Joseph Yiu著。吴常玉等翻译。
ARM的纯汇编实验(001)-LED闪烁
qq_16038625的博客
09-23 1815
这篇文章的内容是记录笔者学习ARM时的第一次汇编语言实验，LED闪烁 我从淘宝买了一块主控制芯片为IMX6ULL(之后简称芯片)的开发板，上面有很多外设。但我想，学习开发的第一步是点亮一个LED。 一，硬件原理分析 我首先把开发板的电路原理图打开，查看这个LED与我们的芯片是如何建立物理联系的；这样我们才能知道如何控制它。 连接LED的引脚被称为"LED0"。所以我们知道对应关系是LED0 = 0时，亮;LED0=1时，灭。 但LED0依然不是连接到芯片的引脚名，我在原理图中跟踪到，LED0又
ARM实现LED灯亮灭
yayyy4的博客
10-02 1865
ARM
ARM -LED点灯实验
qq_53140444的博客
02-17 232
ARM -LED点灯实验 分别用汇编语言和C语言点亮三盏灯
Arm开发板按键控制灯的亮灭
qq_43761725的博客
05-12 267
需求：找到控制按键的寄存器位置，设置模式，以及数据。
ARM接口实验-LED灯实验（A7核）
weixin_47348012的博客
10-01 1411
LED灯实验（A7核）
ARM入门（实现LED流水灯）超简单
fgdfklji的博客
10-16 2289
ARM入门（实现LED流水灯）
ARM裸机开发——Linux环境搭建和LED灯闪烁实验
03-23 460
但是转换到单片机上，需要进一步地转换为二进制文件，为此需要将多个文件合并，在文件数量不多，文件关系清晰的情况，可以按照图中第7行的方式顺序排列，进行合并。C语言通过两个赋值语句完成了上述的步骤，与汇编语言中的部分寄存器不同，C语言中的寄存器名称如GPFCON，代表只是对应寄存器的物理地址，其只是软件名称，提高可读性，换句话说如果，将寄存器名称更改，或者无需寄存器名称，也可以实现上述操作，如下图4.3将GPFCON和GPFDAT更改位FCON和FDAT，以验证实验效果，效果图如图4.4.
cortex-A7核LED实验
weixin_57325286的博客
10-02 97
cortex-A7核LED实验
ARM裸机 - 用汇编控制LED灯
weixin_49303682的博客
07-29 1143
1.LED点亮原理图
基于ARM架构安装LED驱动控制LED灯亮灭
最新发布
sup_beef_noodles的博客
06-14 192
ARM架构LED灯实验
ARM——LED灯实验
ww1106的博客
10-20 875
功能代码：实现LED1、2、3三个灯的初始化以及点亮和熄灭。功能测试结果：LED1、2、3三个灯循环亮灭。测试代码：实现三个灯循环启灭。
使用C语言实现LED依次点亮 2022.09.13
weixin_57325286的博客
09-13 1397
使用C语言实现LED依次点亮 2022.09.13
2022-10-1 ARM-LED灯实验(复习)
m0_58344947的博客
10-01 284
本次作业是对之前的总结复习，实际内容差不过，自己再过一边记忆更加深刻一点，首先是led灯实验头文件部分的代码包含（本次代码内容是进行过封装的，更规整一点）最后是main主函数的调用部分，调用初始化灯函数和亮灭函数，放进while循环内一直亮灭。其实是功能函数的代码段，包括对灯的初始化已经灯亮和灯灭的操作，亮灭结合到一个函数内了。本次实验将三个led灯结合在了一起写，最后调用的时候就选择了其中一个灯进行实验。
2022.12.25---LED
wang5285的博客
12-25 589
作业提交
ARM裸机开发篇1：Cortex-A7开发环境搭建
华清远见IT实验室专栏
10-18 9548
写在前面： 本文章为《ARM Cortex-A7裸机开发篇》系列中的一篇，全系列总计11篇。笔者使用的开发平台为华清远见FS-MP1A开发板（STM32MP157开发板）。 针对FS-MP1A开发板，除了Cortex-A7裸机开发篇外，还包括其他多系列教程，包括Cortex-M4开发篇、FreeRTOS篇、Linux基础及应用开发篇、Linux系统移植篇、Linux驱动开发篇、硬件设计篇、人工智能机器视觉篇、Qt应用编程篇、Qt综合项目实战篇等。欢迎关注，更多stm32mp157开发教程及视频，可加技术
arm cortex-m3与cortex-m4权威指南 pdf
05-08
《ARM Cortex-M3与Cortex-M4权威指南》是一本关于ARM Cortex-M3和Cortex-M4处理器的权威性书籍，由Joseph Yiu所著。本书全面介绍了ARM Cortex-M3和Cortex-M4这两种处理器的体系结构、指令集、应用设计实例等内容，是研究这两款处理器的必备手册和高质量参考资料。 本书首先介绍了ARM Cortex-M3和Cortex-M4处理器的体系结构，包括CPU核心、内存、外设接口等方面，并深入解析了这两款处理器的指令集，包括基本指令、数据处理指令、浮点运算指令等。此外，本书还详细介绍了由Cortex-M3和Cortex-M4构成的微控制器的设计，为读者提供了一系列典型的应用示例，使读者能够更好地了解这两款处理器的应用场景和实际应用荣誉。 此外，《ARM Cortex-M3与Cortex-M4权威指南》在讲解ARM Cortex-M3和Cortex-M4的过程中，还介绍了具体的编程技巧和调试方法。对于从事嵌入式系统开发的读者而言，这些内容非常有价值。读者不仅能够学习到ARM Cortex-M3和Cortex-M4的基本知识，还能够掌握相关开发技巧和工具的使用方法。 总之，《ARM Cortex-M3与Cortex-M4权威指南》是一本十分优秀的书籍，为读者提供了全面介绍ARM Cortex-M3和Cortex-M4处理器的基础知识，让读者能够更快地了解这两款处理器的特性和应用场景，并使读者能够根据自己的需求来进行开发和应用。该书值得广大嵌入式开发人员的阅读和借鉴。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Coding Peasant

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
