前言

测过CAN协议一致性测试的小伙伴肯定会觉得LIN的协议一致性测试很简单，毕竟LIN的通讯机制是按照LDF进行调度，通信具有确定性。但是通过阅读本专栏的相关文章不难发现，LIN测试也有一些坑需要去注意，才能更好的、更准确的测试LIN。

为什么想着写LIN错误帧的原因分析呢？也是因为大多数情况下LIN出现错误帧我们就会认为是不是线接错了或者断路导致的，看似简单的LIN测试出现错误帧的原因真的就这么简单吗？本文针对LIN测试中出现的错误帧入手，尽可能全面的分析出现错误帧的原因以及在测试过程中如何排查错误帧。

在这里插入图片描述

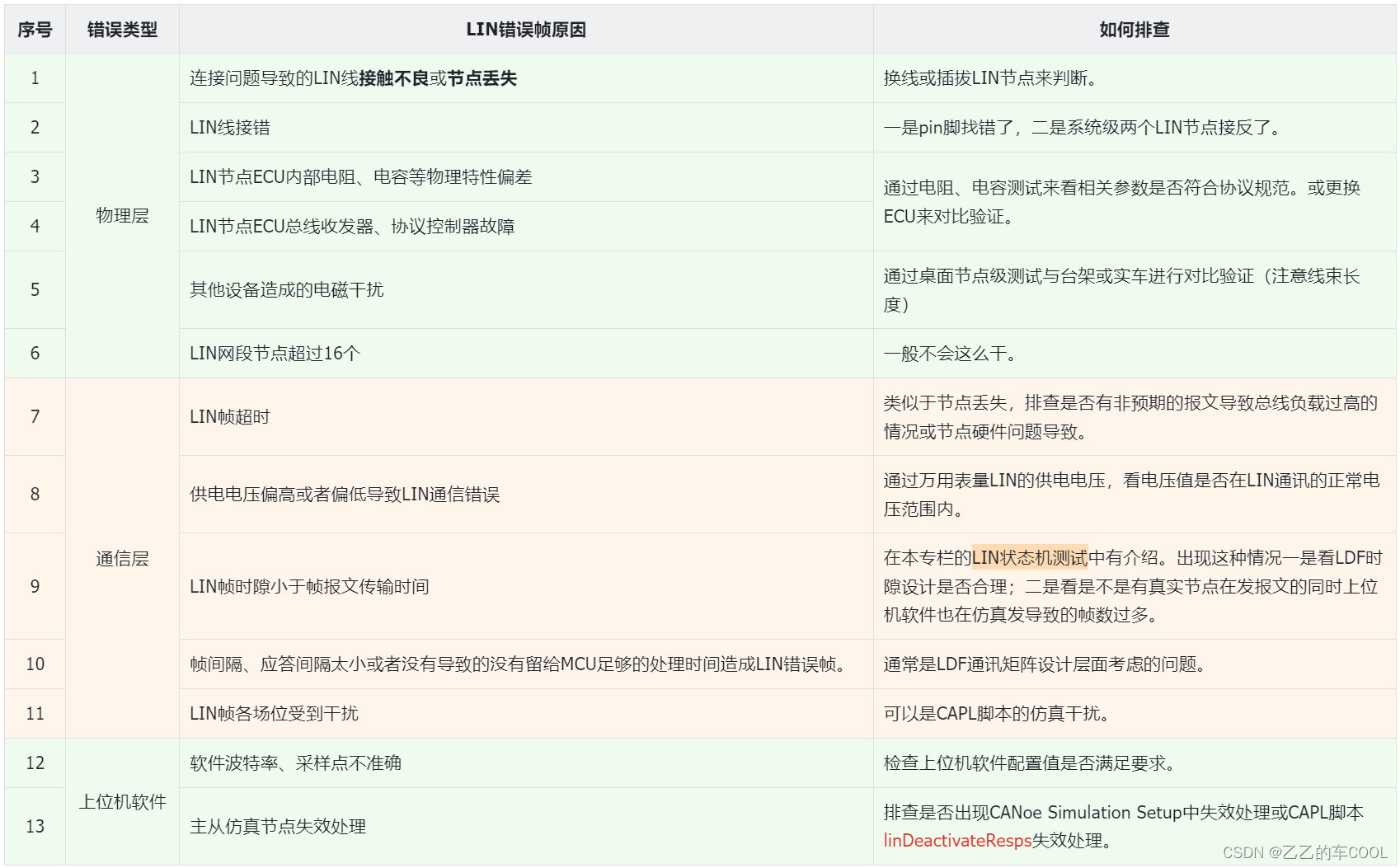

话不多说，直接上图
在这里插入图片描述
如有纰漏或补充请放开了评论！！！一起学习
