solidworks中的父子关系是什么呢？如何把长方体1和圆柱1的父子关系修改为兄弟关系呢？

问题描述：

solidworks中的父子关系是什么呢？如果删除父亲特征，儿子特征也会跟着被删除。修改父亲特征，儿子特征也有可能被改变。在上视基准面上绘制了一个矩形，并拉伸得到了一个长方体1。在长方体1的顶面绘制一个圆，在把圆拉伸成一个圆柱1。然后重新返回上视基准面，绘制草图圆，拉伸得到一个圆柱2。请问谁和谁是父子关系，谁和谁是兄弟关系。上视基准面是长方体1和圆柱2的父亲，长方体1是圆柱1的父亲，长方体1和圆柱2是兄弟关系。如何把长方体1和圆柱1的父子关系修改为兄弟关系呢？在设计树中点击圆柱1，点击编辑草图平面，将草图面从长方体1的顶面修改到上视基准面，此时圆柱1和长方体1的父子关系就变成了兄弟关系了。

问题解答：



在SolidWorks中，特征之间的父子关系是指一个特征（父亲特征）是另一个特征（儿子特征）的基础或依赖。删除父亲特征会导致儿子特征一起被删除，修改父亲特征也可能影响儿子特征。兄弟关系则是指两个特征没有直接的依赖关系，但可能共享同一个父亲特征。

示例中的父子和兄弟关系：

1. 长方体1和圆柱1的关系：

   • 在上视基准面上绘制矩形并拉伸成长方体1。
   • 在长方体1的顶面绘制圆并拉伸成圆柱1。
   • 这里，长方体1是圆柱1的父亲，因为圆柱1依赖于长方体1的顶面。

2. 长方体1和圆柱2的关系：

   • 在上视基准面上绘制圆并拉伸成圆柱2。
   • 这里，上视基准面是长方体1和圆柱2的父亲，因为它们都直接依赖于上视基准面。
   • 长方体1和圆柱2是兄弟关系，因为它们共享同一个父亲（上视基准面）。

修改父子关系为兄弟关系：

要将长方体1和圆柱1的父子关系修改为兄弟关系，需要将圆柱1的草图从长方体1的顶面移动到上视基准面。具体步骤如下：

1. 在设计树中找到圆柱1：

   • 在设计树中找到圆柱1的草图（例如“草图2”）。

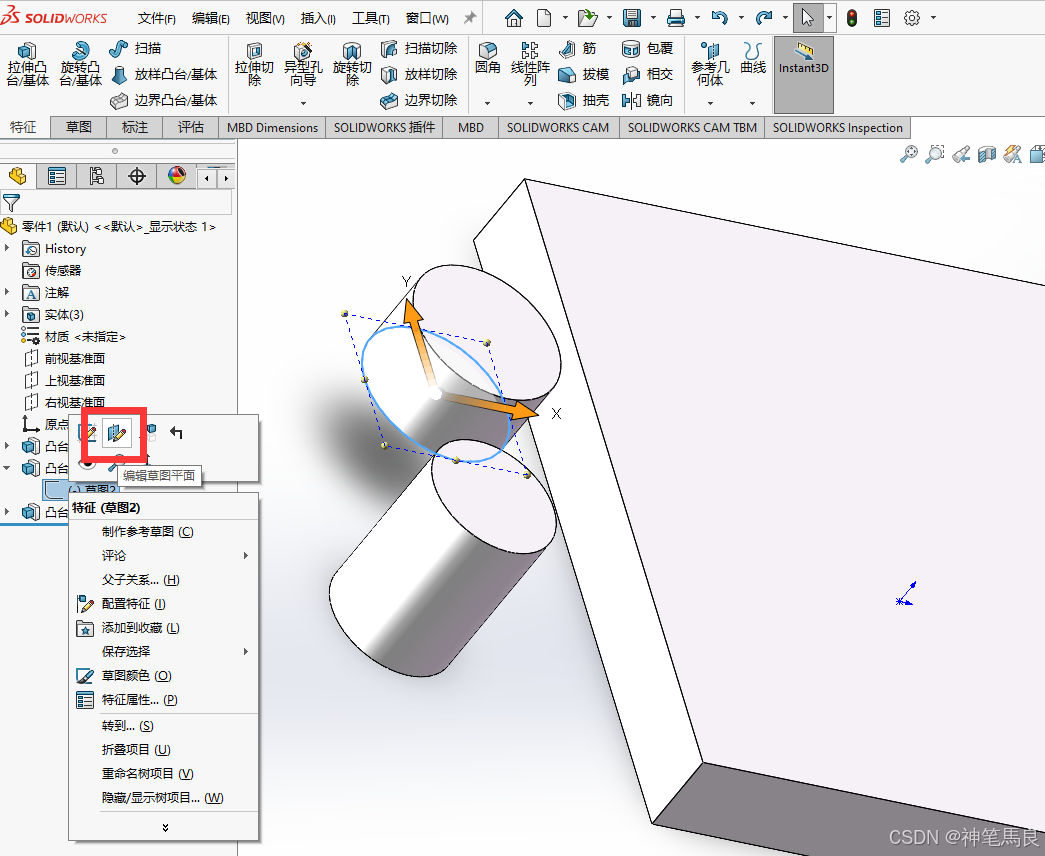

2. 编辑草图平面：

   • 右键点击圆柱1的草图，选择“编辑草图平面”或选择“编辑特征”。
   • 在弹出的对话框中，将草图的平面从长方体1的顶面更改为上视基准面。

3. 确认修改：

   • 确认修改并退出编辑模式。
   • 现在，圆柱1的草图位于上视基准面上，因此，长方体1和圆柱1不再是父子关系，而是兄弟关系。

操作步骤示例（以SolidWorks为例）：

1. 找到圆柱1的草图：

   • 在设计树中找到圆柱1的草图（例如“草图2”）。

2. 编辑草图平面：

   • 右键点击“草图2”，选择“编辑草图平面”。
   • 在“编辑草图平面”对话框中，选择“上视基准面”作为新的草图平面。

3. 确认修改：

   • 确认修改并退出草图编辑模式。

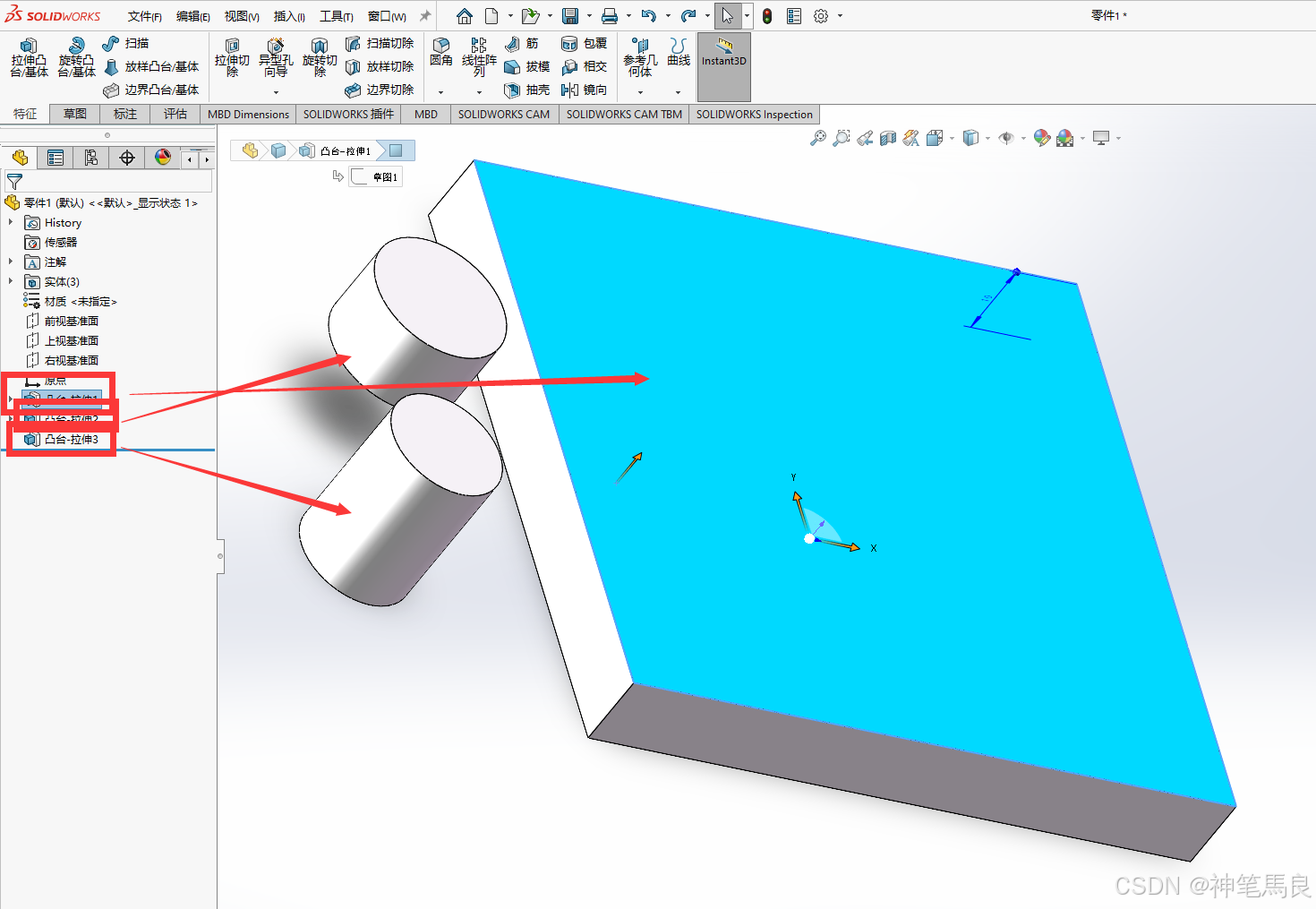

4. 检查关系：

   • 确认长方体1和圆柱1都依赖于上视基准面，从而成为兄弟关系。

通过这些步骤，可以有效地将特征的父子关系修改为兄弟关系，确保模型结构符合设计需求。
