HBM3 Power-up and Initialization的大概流程及时序 #小白笔记#

时序

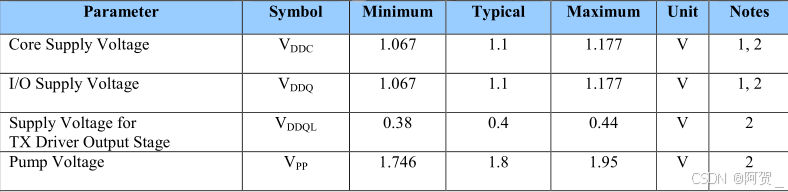

既然是Power up那肯定离不开电源供应，我们有四员大将准备出战，那就是VDDC、VDDQ、VDDQL和VPP, 下面的是他们的定义，其中核压和I/O电压应该独立供电
在这里插入图片描述
话不多说，直接上图

咱们把官方的上电及初始化时序图分为两部分，如下图的序号①和②
①部分：
主要描述了上电和初始化的详细步骤和时序要求，确保HBM3设备能够正确地进入功能操作状态。
②部分：
主要描述了启动时钟、保持稳定时钟、发出MRS命令以及准备设备进行正常操作，保设备在上电后能够正确配置并准备好进行数据传输和处理。
在这里插入图片描述

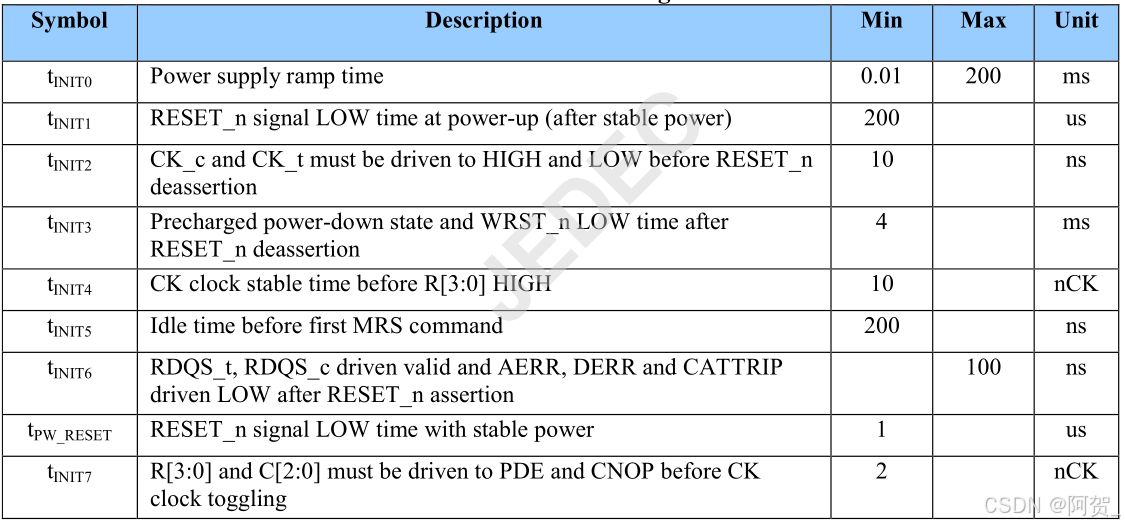

时序图的时间定义如下

时序①

1. 电源攀升
根据电源攀升条件表中的要求，对VDDC、VDDQ、VDDQL和VPP供电。VPP必须与VDDC和VDDQ同时或更早攀升。VDDC和VDDQ必须在同一水平上同时上升。VDDC和VDDQ必须与VDDQL同时或更早攀升。在电源攀升时间tINIT0期间，RESET_n、WRST_n和其他所有输入信号可能处于未定义状态。在图4中达到Ta之后，VDDC和VDDQ必须大于VDDQL-200mV。

2. RESET_n/WRST_n
在图4中tINIT0到期之前或同时，必须将RESET_n和WRST_n驱动为低电平（低于0.2 × VDDQ）。此时，所有其他输入信号可能处于未定义状态。RESET_n必须在稳定的电源下保持低电平至少tINIT1时间。在经过tINIT6时间后，HBM3设备将RDQS_t和RDQS_c分别驱动到低和高静态电平，并将AERR、DERR和CATTRIP信号驱动到低电平。
在RESET_n被拉高之前，必须在tINIT2时间内将CK_t和CK_c分别驱动到静态低和高电平。

RDQS_t/RDQS_c/WDQS_t/WDQS_c：用于读取/写入数据的时钟信号，代表时钟的差分信号的两个互补部分。每32个DQ有一组上述信号，用于数据的同步读取和写入操作。
AERR：Address Error，每个AWORD有个AERR，指示在命令解码过程中检测到的地址错误
DERR：Data Error，每32个DQ有一个DERR，指示在数据传输过程中检测到的数据错误。
CATTRIP：Catastrophic Temperature Sensor

3. R/C
在RESET_n被驱动为高电平后，必须在CK时钟切换之前，将R[3:0]驱动到PDE状态（HLHL），将C[2:0]驱动到CNOP状态（HHH），持续tINIT7时间。R[9:4]和C[7:3]可以保持在未定义状态。HBM3设备重置为预充电关闭状态。在tINIT3期间，HBM3设备将读取并应用内部熔丝配置数据，并执行I/O驱动阻抗校准。
关于IEEE 1500后续文章专门梳理（挖个坑，到时候填链接）
在tINIT3期间，可以选择性地将WRST_n信号驱动为高电平，以启用IEEE 1500指令的一个子集（IEEE 1500指令使用的初始化序列）。在这种情况下，所有其他IEEE1500输入（WRCK、SelectWIR、ShiftWR、CaptureWR、UpdateWR、WSI）必须根据IEEE1500端口输入和输出时序图，在WRST_n被拉高之前的tWINIT2时间驱动（参见IEEE1500测试端口AC时序参数）。从tINIT6结束到tINIT3结束，CATTRIP数据必须保持低电平，有效数据必须在tINIT3之后开始。*

C[7:0]: Column command/ Address
R[9:0]: Row command/ Address

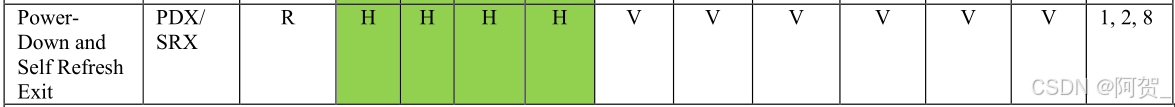

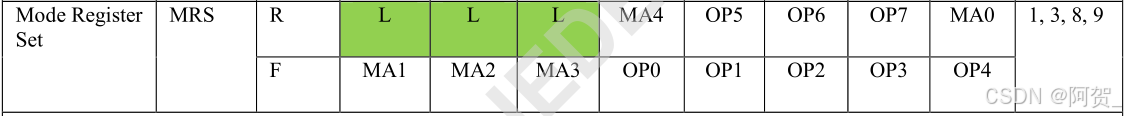

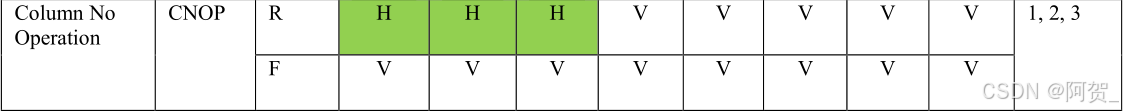

在R/C阶段中用了如下的command，truths table如下，后面也会出章节详细讲如何看懂利用好truths table(挖个坑)
在这里插入图片描述

时序②

当R[3:0]和C[2:0]保持在步骤4中定义的PDE状态时，应启动CK时钟，并在将R[3:0]驱动为高电平之前，至少保持稳定时钟tINIT4时间。由于R[3:0]中的R[0]是一个同步信号，因此必须满足相应的时钟建立时间（tIS）。此外，必须注册RNOP和CNOP命令（满足tIS/tIH）。在R[3:0]被注册为高电平后，必须满足至少tINIT5时间，然后才能发出第一个MRS（模式寄存器设置）命令。在将R[3:0]驱动为高电平的同时或之前，必须将WDQS_t和WDQS_c分别驱动到低和高静态电平。除非通道处于掉电或自刷新状态，否则应保持稳定的CK时钟。
发出所有MRS命令，以适当配置HBM3设备以适应应用设置。
HBM3设备现在已准备好进行正常操作。

1500的初始化不在这个章节说了，和1500一起讲。。（其实是偷懒)T_T

下一章一起来看MRS ~~
