详解如何使用Python绘制动图（一）|解析FuncAnimation接口用法以及实践

---

在这篇文章中，我们将熟悉并使用Matplotlib提供的animation模块，绘制动态图像。

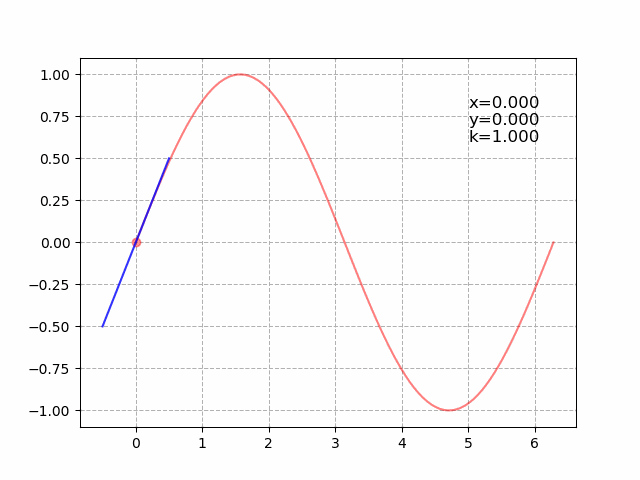

我们将绘制一个简单的例子：在正弦函数上移动的切线。

---

一. FuncAnimation接口与绘图思路

1. FuncAnimation接口

FuncAnimation是Matplotlib库为我们提供的用于绘制动态图像的接口，其中包含如下参数：

• fig：画布对象，由创建画布时的返回得到，即fig = plt.figure()
• frames：指定动图的帧数，但这个参数类型必须是可迭代的列表等。每次调用func函数对图像进行更新时，接口将自动向func函数提供此时的帧数num，这使得更新数据十分方便。
• func：用于更新图片从而产生动态效果的调用函数，在编写时通常会用到set_data等类似的方法，其返回值是一个元素为被更新的图形对象的列表。同时，func可以接受帧数参数num，用来更新每帧图像。具体内容我们将在示例中看到。
• interval：更新频率，单位是毫秒。

上面这些参数的用法我们会在具体的实践中更清楚的看到。

---

2. 绘图思路

(1). 绘制初始的静态图形

在绘制动态效果前，我们需要一个初始的静态的图片，例如在绘制正弦函数上变化的切线时，我们的初始图片是一条正弦函数曲线、在曲线第一个点上的切线以及对应的切点。在后续的动图中，切点与切线是变化的，也就是说，我们需要操作切点与切线这两个对象。

我们使用plot接口来绘制初始的正弦曲线、切点与切线，而实现后续的动态效果时，我们只需要更新绘制切点与切线时的数据即可。这就告诉我们，我们需要得到切点与切线的对象：

crave_ani = plt.plot(x,y,'red',alpha=0.5)[0]		#正弦曲线
tangent_ani = plt.plot(xs,ys,c='blue',alpha=0.8)[0]		#切线
point_ani = plt.plot(0,0,'r',alpha=0.4,marker='o')[0]		#切点

（由于这只是示例，我们先不需要搞清楚绘制切线的数据是怎么得到的。）

我们用crave_ani、tanget_ani和point_ani这三个变量来表示从plot接口中返回的三个对象。值得注意的是，plot接口可以同时绘制多个对象（例如两条曲线同时绘制时），所以它的返回是一个列表，而我们需要使用列表的方式来获得其中的元素。这也是其它文章中出现这种写法的原因：

crave_ani, = plt.plot(x,y,'red',alpha=0.5)

在crave_ani后加一个逗号，实际上就是用来从plot接口返回的列表中获得第一个元素。

---

(2). 在func函数中更新数据以获得动态效果

当我们使用plot接口绘制了多个图形后，我们需要从中选择需要更新数据的图形。在我们的例子中，切线和切点是需要更新的，而我们已经有了代表它们的变量。这时，我们只需要在func函数中使用set_data方法，例如

point_ani.set_data(x[num],y[num])

在上面这句代码中，num是实时的帧数，我们在使用FuncAnimation接口时，这个参数是自动返回给func函数的。列表x和y则是我们提前计算的坐标值。我们只需要使用set_data方法即可快速的通过帧数来更新切点的数据。

在func函数中，我们需要将被更新的图形对象以诸如列表等可迭代的数据形式返回，例如

return [point_ani]

这句代码表示我们在func函数中更新了一个图形对象的数据，我们需要把它们组成列表返回。在其它文章中，可能出现这样的写法：

return point_ani，

这种写法实际上是将被改变的图形对象作为元组返回，总之，返回值必须是可迭代的。

---

(3). 调用FuncAnimation接口

在完成初始图像绘制并在func函数中实现数据更新后，我们调用FuncAnimation接口即可。例如

ani = animation.FuncAnimation(fig=fig,func=updata,frames=np.arange(0,100),interval
