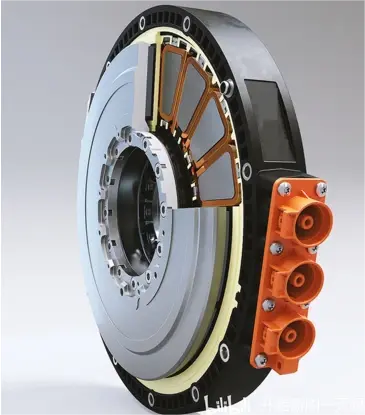

轴向磁通永磁电机,也就是常说的盘式电机,具有结构紧凑、转矩密度高等优点,在航空航天、风力发电、电动汽车等领域的应用越来越广泛。
以单定子单转子轴向永磁同步电机设计为例说明:
1、盘式电机的外形尺寸主要分为三部分,分别是:(1)定子外径Do,内径Di和外径Do之比λ。(2)定子轴向长Ls。(3)转子轴向长度Lr。下面分三部分介绍盘式电机的设计思路。在设计之前,需要预设一些参数来简化设计流程。主要包括:定、转子轭部磁密、定子齿磁密以及热负荷。
2、第一部分 铁心内外径
根据设计经验,可以给出一个定子外径Do,然后选择λ。这里的Do不需要特别精确,在后面优化时还需修改。一般来讲,当λ=0.577,也即(1/sqrt(3))时,盘式电机的输出功率最大,但根据实际设计,考虑其内外径的比值与尺寸需求,λ可在0.4-0.6之间取值。确定Do和λ后,盘式电机的径向长度lef=Do(1-λ)/2. 电机平均半径处的直径Davg=Do(1+λ)/2。然后根据具体极槽配合,可确定平均半径处的极距τp和槽距τs。
3、第二部分 转子轴向长
转子轴向长Lr等于磁钢厚度hm和转子轭部厚度Lry两部分之和。盘式电机常采用表贴式转子结构,可参照表贴式永磁电机设计原则选择磁钢厚度hm和极弧系数αp。需要注意的是,因为加工工艺,同等外形尺寸的盘式电机气隙需要更大的气隙长度。在气隙长度,磁钢厚度和极弧系数确定后,即可估算出每极磁通。然后根据转子轭部的预设磁密,即可得到转子轭部厚度Lry。
4、第三部分 定子轴向长
定子轴向长Ls等于定子轭部厚度Lsy、定子槽深hs和定子槽口深h0三者之和。定子轭部厚度设计可参照转子轭部厚度的设计原则。对于单定子单转子盘式电机来说,当定子轭部厚度太小时,定子铁心在卷绕时可能会发生变形,需要适当增加轭部厚度来保证机械强度。
槽深hs的确定则与槽宽、导线线径、每槽导体数和槽满率来确定。定子槽宽bs等于槽距τs和齿宽bt的差值。定子齿宽bt则根据每极磁通、每极定子槽数和预设的定子齿磁密确定。盘式电机通常采用矩形槽,若槽宽过大,会导致内径处定子齿宽太小。此外,定子槽口和齿靴尺寸也可需要结合绕组嵌线工艺综合确定。

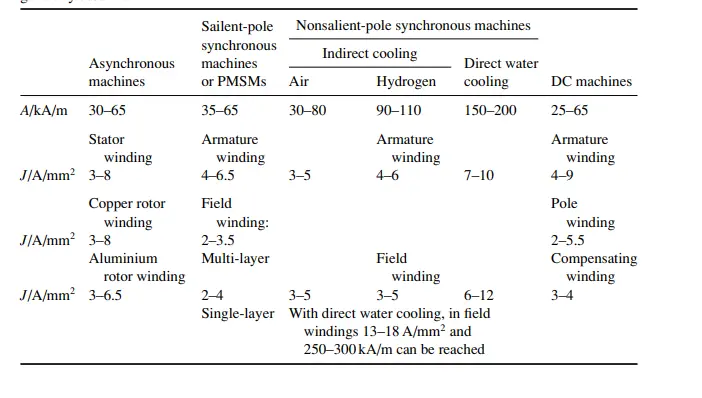

定子槽深的确定:可预设一个空载反电势E0(取决于逆变器所能输出的最大相电压,需结合调制方式确定,SPWM或者SVPWM),然后根据运行频率、每极磁通和绕组系数来确定每相串联匝数N,进而计算每槽导体数Ns。同样,预设一个定子槽深,然后根据槽满率、每槽导体数和槽宽计算线径。这样,电机的基本参数已全部确定,可以计算出电机的热负荷(即电流密度和线负荷的乘积,该值取决于散热条件)。若热负荷不满足预设,可通过调整槽深hs,最终满足电机的热负荷需求。热负荷选取可参考下表:
5、电机最终尺寸确定
经过上述三个部分,即可得到该预设E0下电机的输出转矩。通过调整电机不同尺寸,进而改变E0,即可得该外径下能够得到的最大转矩。若最大转矩也不满足实际需求,则需要增加外径,然后重复上述步骤,直到最优解。
(注:以上内容为结合公众号(电机博士生笔记)与个人理解内容整合)
