2023-简单点-树莓派-camera module 3介绍

介绍

树莓派镜像在Bullseye版本之后，底层的树莓派驱动由Raspicam切换成libcamera。libcamera是一个开源的软件栈（后面会称为驱动，方便理解），方便于第三方移植和开发自己的摄像头驱动。截止到20230207，官方已经针对libcamera提供了pycamera2库，方便用户使用Python程序调用。

开头先说，注意事项

1. 该摄像头不支持buster系统，我一般用bullseye系统

2. Camera module 3，会开启自动对焦功能

libcamera

在libcamera内核的下面，树莓派提供了一个定制的pipe handler，libcamera使用这个layer来驱动树莓派本身的传感器和ISP(图像信号处理器)。

ISP包含了很多算法，是个算法集合，例如IPAs(图像处理算法)，如AEC/AGC(自动曝光/增益控制)，AWB(自动白平衡)，ALSC(自动镜头阴影校正)等。

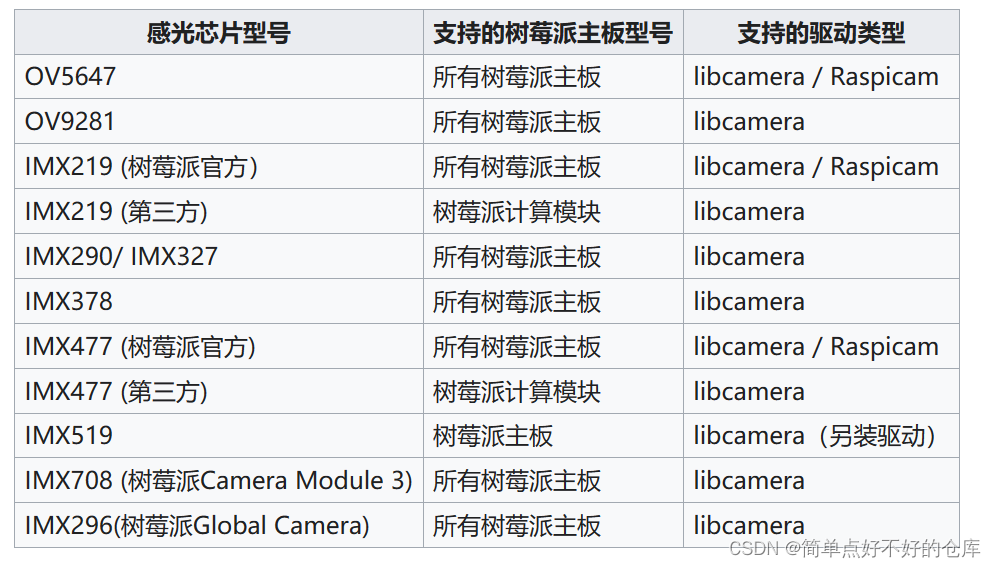

感光芯片和驱动的兼容图

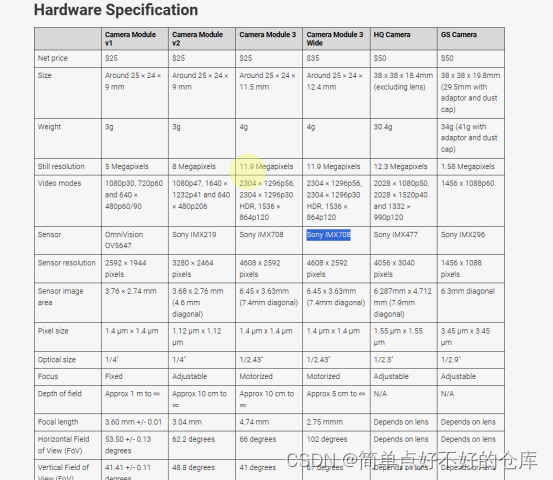

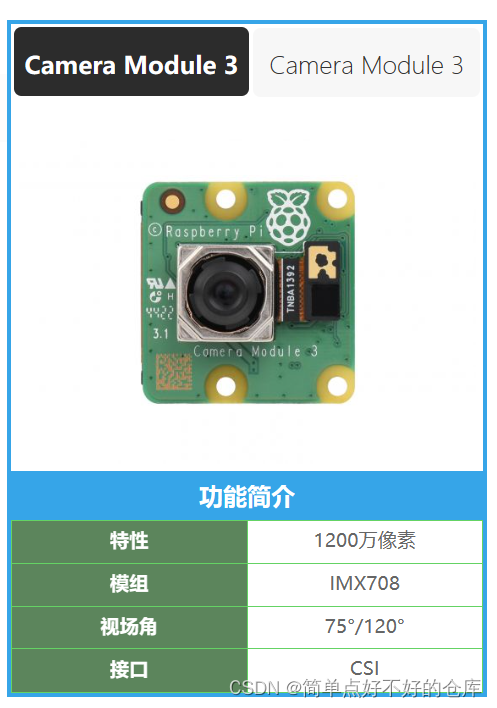

额外：不同module的对应的参数图

用bullseye系统测试摄像头

如果使用的是最新的Raspberry Pi Camera Module 3 或者Raspberry Pi Global Shutter Camera,需要运行以下指令进行系统更新（需要联网操作）.注意，只支持最新的bullseye系统

sudo apt-get update -y
sudo apt-get upgrade -y

如果使用的是OV9281, IMX290, IMX378, 或者非树莓派官方的IMX219和IMX477 摄像头需要另外配置config.txt 文件

sudo nano /boot/config.txt

改为如下：

camera_auto_detect=0

预览窗口

开始preview，以下是一直开着preview窗口

sudo libcamera-hello -t 0

拍摄静态图片

拍摄一张全像素的JPEG图像

libcamera-jpeg -o test.jpg

用户可以通过-t 参数来设置预览时间，同时可以通过–width 和 --height来设置拍摄图像的分辨率。例如：

libcamera-jpeg -o test.jpg  --width 640 --height 480

所有的libcamera指令都允许用户自己设置快门时间和增益:
拍摄一张图像，拍摄中会曝光20ms并且摄像头增益被设置为1.5倍。

libcamera-jpeg -o test.jpg  --width 640 --height 480 --shutter 20000 --gain 1.5

设置的增益参数，会首先设置感光芯片内部的模拟增益参数，如果设置的增益超过了驱动内置的最大的模拟增益的数值，会先设置芯片的最大模拟增益，然后将剩下的增益倍数作为数字增益来生效

数字增益是通过ISP(图像信号处理）来实现的，并非是直接调整芯片内置寄存器。正常情况下，默认的数字增益趋近于1.0，除非是有有以下三种情况。

• 整体的增益参数需求，也就是当模拟增益无法满足设定的增益参数需求的时候，会需要数字增益来做补偿
• 其中一个颜色增益小于1 （颜色增益是通过数字增益来实现的），在这种情况下， 最后获得增益就是稳定为 1/min(red_gain, blue_gain), 也就是实际是上应用了统一的数字增益， 且是其中一个颜色通道的增益值（非绿色通道）。
• AEC/AGC被修改了。如果AEC/AGC有变化的时候， 数值增益也会一定程度上会发生变化，从何来来消除任何波动，但是这种变化会被快速恢复到"正常"值.

bayer raw图像获取

原始图像（Raw image)图像就是直接图像传感器输出的图像， 没有经过任何ISP或者CPU处理。对于彩色相机传感器，一般来说原始图像的输出格式是Bayer. 注意原始图和我们之前说的位编码的RGB和YUV图像不同，RGB和YUV也是经过ISP处理后的图像的。
拍摄一张原始图像的指令：

libcamera-still -r -o test.jpg

原始图像一般是以DNG （Adobe digital Negative) 格式保存的，DNG格式可以兼容大部分标准程序， 比如dcraw 或者RawTherapee. 原始图像会被保存为.dng后缀的相同名字的文件,比如如果运行上面的指令，为被另存为test.dng，并同时生成一张jpeg文件。

DNG文件中包含了已图像获取有关的元数据， 比如白平衡数据，ISP颜色矩阵等， 下面是用exiftool工具显示的元数据编码信息：

File Name                       : test.dng
Directory                       : .
File Size                       : 24 MB
File Modification Date/Time     : 2021:08:17 16:36:18+01:00
File Access Date/Time           : 2021:08:17 16:36:18+01:00
File Inode Change Date/Time     : 2021:08:17 16:36:18+01:00
File Permissions                : rw-r--r--
File Type                       : DNG
File Type Extension             : dng
MIME Type                       : image/x-adobe-dng
Exif Byte Order                 : Little-endian (Intel, II)
Make                            : Raspberry Pi
Camera Model Name               : /base/soc/i2c0mux/i2c@1/imx477@1a
Orientation                     : Horizontal (normal)
Software                        : libcamera-still
Subfile Type                    : Full-resolution Image
Image Width                     : 4056
Image Height                    : 3040
Bits Per Sample                 : 16
Compression                     : Uncompressed
Photometric Interpretation      : Color Filter Array
Samples Per Pixel               : 1
Planar Configuration            : Chunky
CFA Repeat Pattern Dim          : 2 2
CFA Pattern 2                   : 2 1 1 0
Black Level Repeat Dim          : 2 2
Black Level                     : 256 256 256 256
White Level                     : 4095
DNG Version                     : 1.1.0.0
DNG Backward Version            : 1.0.0.0
Unique Camera Model             : /base/soc/i2c0mux/i2c@1/imx477@1a
Color Matrix 1                  : 0.8545269369 -0.2382823821 -0.09044229197 -0.1890484985 1.063961506 0.1062747385 -0.01334283455 0.1440163847 0.2593136724
As Shot Neutral                 : 0.4754476844 1 0.413686484
Calibration Illuminant 1        : D65
Strip Offsets                   : 0
Strip Byte Counts               : 0
Exposure Time                   : 1/20
ISO                             : 400
CFA Pattern                     : [Blue,Green][Green,Red]
Image Size                      : 4056x3040
Megapixels                      : 12.3
Shutter Speed                   : 1/20

超长曝光

1. 首先需要禁用AEC/AGC和白平衡： 算法会导致图片在收敛的时候多等待很多帧数据
2. 禁用这些算法需要另设置显式值，另外, 用户可以通过**–immediate设置来跳过预览过程**。

libcamera-still -o long_exposure.jpg --shutter 100000000 --gain 1 --awbgains 1,1 --immediate

视频流

libcamera-vid -t 10000 -o test.h264

raw视频流

libcamera-raw类似于视频录制程序，不同的地方时，libcamera-raw录制的是直接传感器输出的Bayer格式的数据，也就是原始图像数据。libcamera-raw不会显示预览窗口。
通常因为raw太大，进行分割存储

libcamera-raw -t 2000 --segment 1 -o test%05d.raw
