一、 基本原理

1.1 介绍

1.2 单位

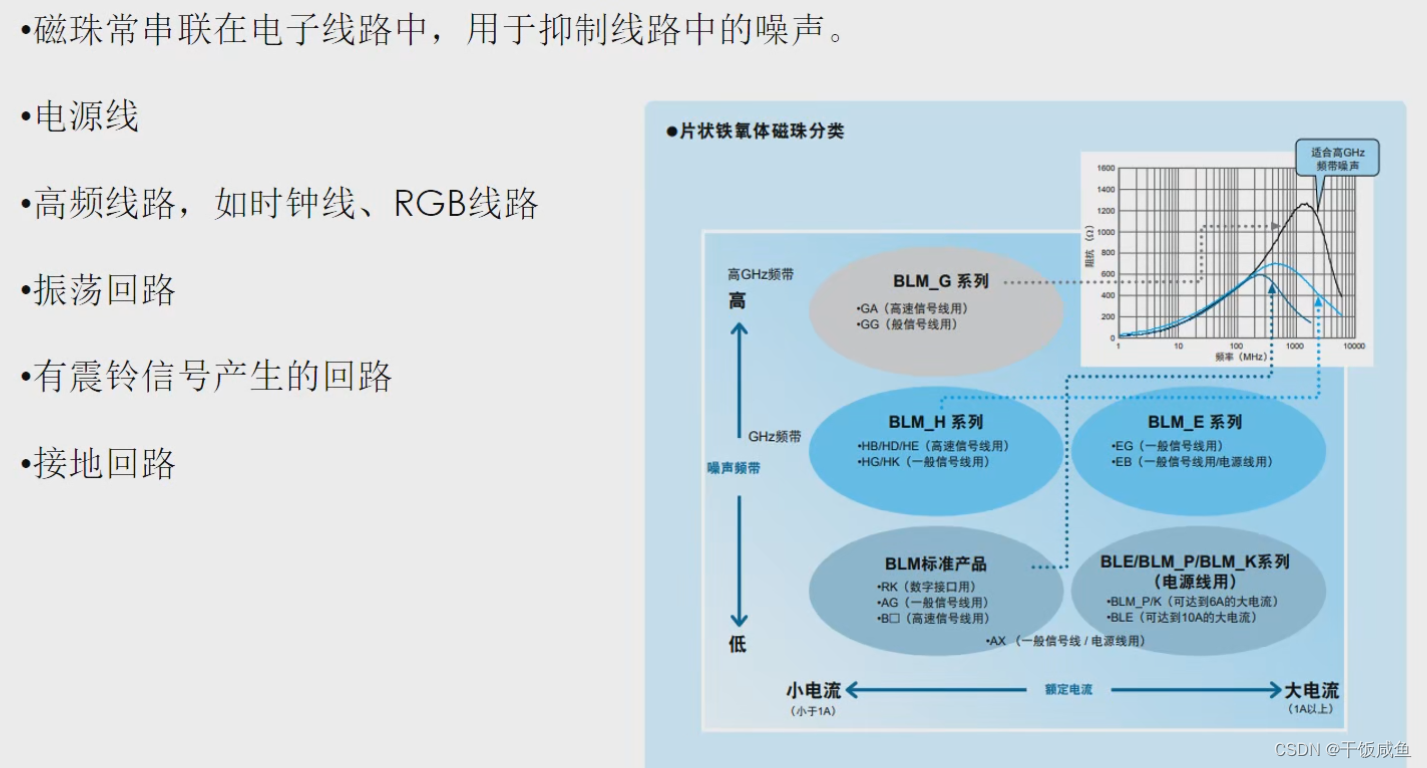

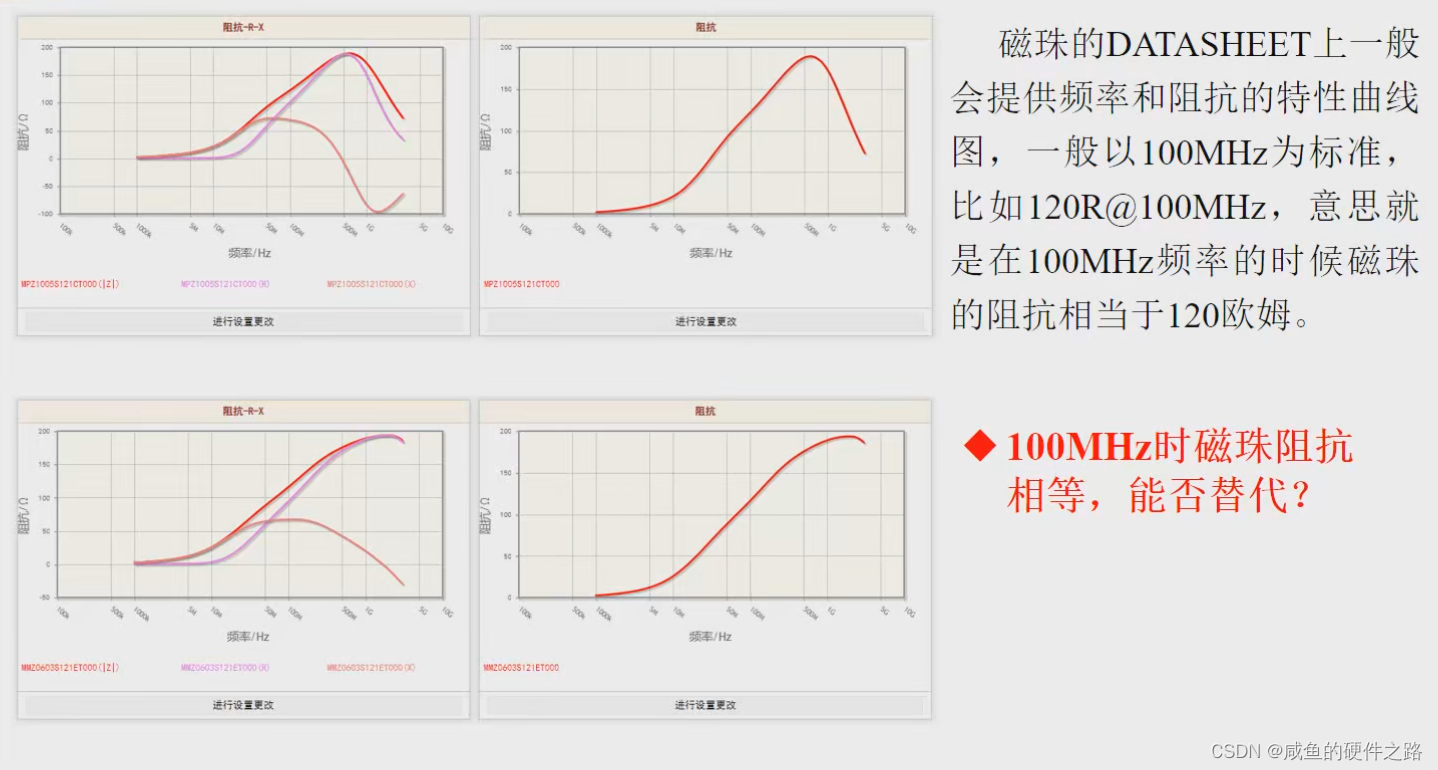

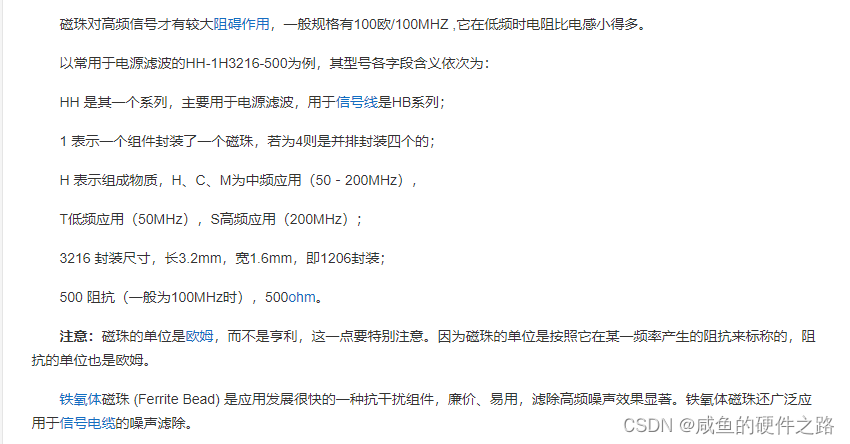

磁珠的单位是欧姆，而不是亨特，这一点要特别注意。因为磁珠的单位是按照它在某一频率 产生的阻抗来标称的，阻抗的单位也是欧姆。磁珠的DATASHEET上一般会提供频率和阻抗的特性曲线图，一般以100MHz为标准，比如1000R@100MHz，意思就是在100MHz频率的时候磁珠的阻抗相当于600欧姆。

1.3 结构

村田磁珠属于EMI静噪元件，也同属于静噪滤波器，学名叫片状铁氧体磁珠，功效等效于电阻和电感串联在电路中，阻值和电感值都由电路中频率变化而变化，在有高频通过时，表现出阻性，从而发挥出过滤高频的滤波器作用。

生产村田磁珠主要原料是铁氧体，主要成分是铁镁合金或铁镍合金，外表成灰黑色。

电路中的高频信号在通过铁氧体这种材料时会大量消耗高频信号，正是因为铁氧体的这种消耗高频的特性，使得磁珠在电路中起着阻高频通低频的作用。

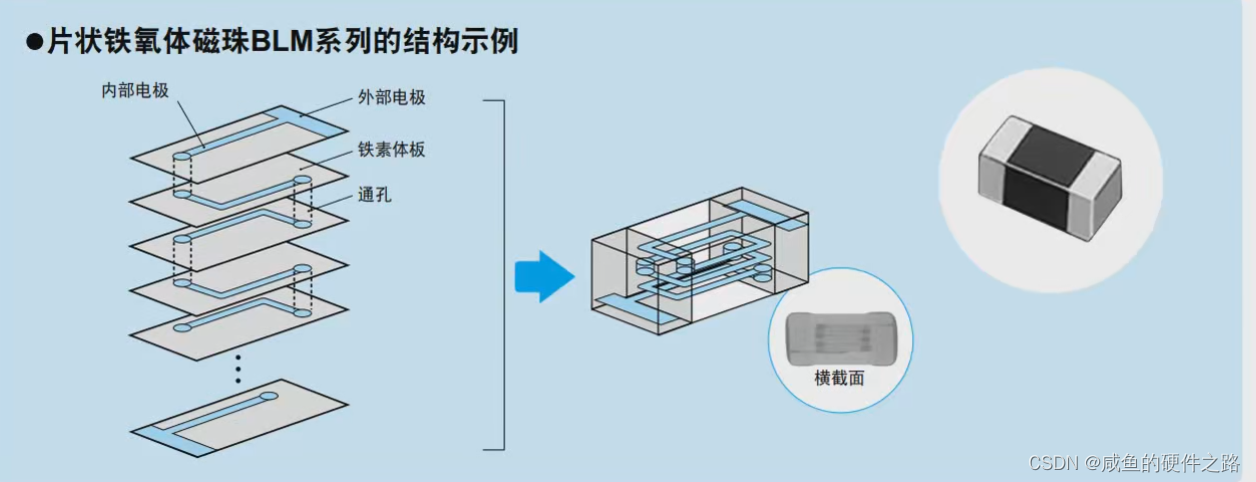

下图为片状铁氧体磁珠的典型结构。在原始铁氧体片层之间形成线圈图案，并且通过集成和烧制的过程，产生三维线圈结构。

当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个组件的值都与磁珠的长度成比例。

磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。有的磁珠上有多个孔洞，用导线穿过可增加组件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。

铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其它电路，其体积可以做得很小。

特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。铁氧体磁珠还广泛应用于信号电缆的噪声滤除。

1.4 原理

磁珠的滤波效果：一个实例分析

磁珠作为一种电子元器件，具有显著的滤波效果。为了更好地理解其工作原理和实际应用，我们通过一个实例来详细分析。

在这个实例中，我们有一个芯片，它在工作时会产生频率为4MHz的噪声。这种噪声可能对电路中的其他组件产生干扰，从而影响整个系统的性能。为了降低这种噪声，我们在电路中加入了一个去耦电路，并在去耦电路后进行了噪声测量。

首先，我们尝试只使用1uF的电容进行滤波。然而，电容在高频下对噪声的抑制效果并不理想。我们发现，尽管电容起到了一定的滤波作用，但噪声水平仍然很高，频谱上也存在多个平台的噪声。

为了进一步提高滤波效果，我们在电容后面串联了一个磁珠。这时，我们再次进行噪声测量，惊喜地发现噪声下降了约10dB！这说明磁珠在高频下对噪声的抑制效果非常显著。磁珠能够有效地吸收和抑制高频电磁波，从而减少噪声的传播。

为了进一步改善滤波效果，我们在磁珠后面再串联了一个电容。经过这样的改进，噪声水平得到了进一步的降低。从波形和频谱上都可以看到，噪声被有效地滤除，测量点的信号质量得到了显著提高。

磁珠和电容：不同的滤波机制

磁珠和电容都是电子电路中常见的滤波器件，但它们的滤波机制和工作原理有着显著的区别。为了更好地理解这两者的差异，我们可以从它们的基本特性开始探讨。

首先，电容在滤波过程中，主要是为高频噪声提供一个低阻抗的泄放通道，将其泄放到地线上。这样，虽然噪声看似被“处理”了，但实际上它并没有真正消失，只是被转移到了地线上。而磁珠则不同，它在低频下呈现感性，但在高频下则呈现出电阻性。这种特性使得磁珠在高频噪声下表现得像一个电阻，从而形成一个天然的低通滤波器。

当低频信号通过磁珠时，由于磁珠在低频下的阻抗较低，信号几乎不受影响地通过。但当高频噪声试图通过时，磁珠的高阻抗就像一道屏障，阻止了噪声的通过。这种高阻抗实质上就像一个衰减器，大大减少了高频噪声的幅度。

更值得一提的是，磁珠在滤波过程中将噪声能量转化为热能，从而真正实现了噪声的“消除”。这种滤波机制使得磁珠在消除高频噪声方面具有独特的优势。

因此，我们可以总结说，磁珠和电容虽然都是滤波器件，但它们的滤波机制和工作原理截然不同。电容主要通过泄放噪声到地线来处理噪声，而磁珠则是通过吸收并转化为热能来真正消除噪声。这使得磁珠在需要消除高频噪声的应用中具有重要的应用价值。

• 接地回路
  希望地干净：如果说我这样的是一个时钟器件。 它本身就会有一些产生一个高频的噪声，它会通过电源或者是地泄放到我整版的地上去，那我整版的地不希望有这样的一个噪声，那我就通过这样的一个磁珠去。把这个噪声衰减掉，吸收掉好。

二、参数

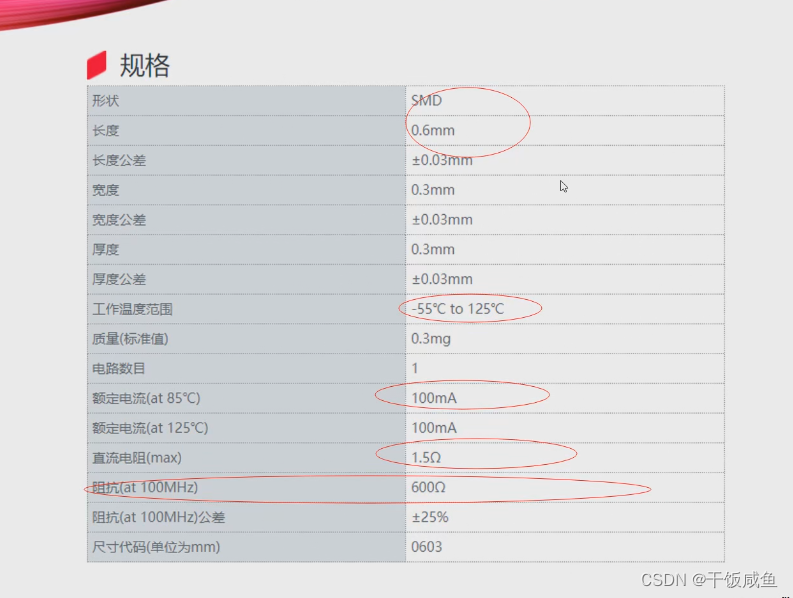

（1）直流电阻DCResistance（mohm）：直流电流通过此磁珠时，此磁珠所呈现的电阻值。

（2）额定电流RatedCurrent（mA）：表示磁珠正常工作时的最大允许电流。

（3）阻抗［Z］@100MHz（ohm）：这里所指的是交流阻抗。

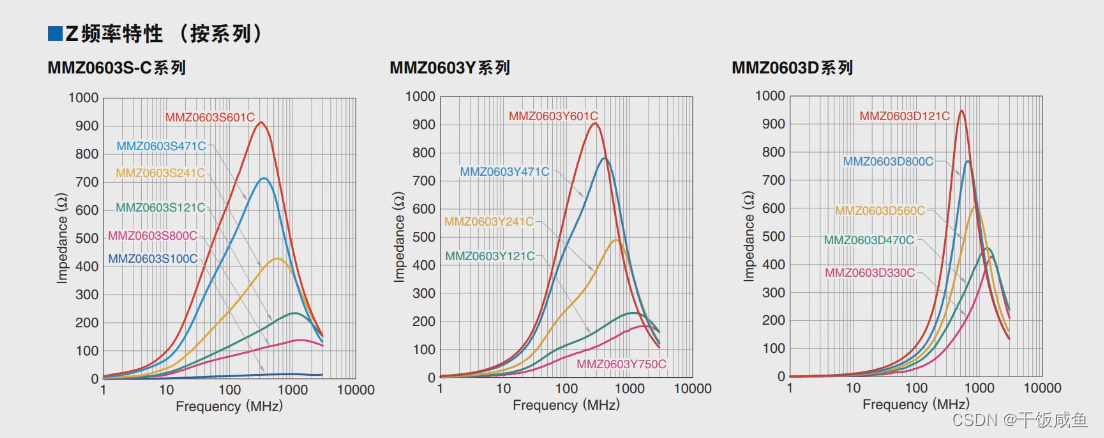

（4）阻抗-频率特性：描述阻抗值随频率变化的曲线。

（5）电阻-频率特性：描述电阻值随频率变化的曲线

（6）感抗-频率特性：描述感抗随频率变化的曲线
频率特性曲线是评估磁珠性能的关键指标。该曲线展示了磁珠阻抗随频率的变化情况。在选择磁珠时，我们需要关注以下几个要点：

• 目标噪声频率范围：首先，我们需要确定要滤除的噪声频率范围。这将帮助我们选择合适的磁珠型号。
• 磁珠阻抗：在目标噪声频率范围内，磁珠的阻抗大小至关重要。较高的阻抗意味着更好的噪声抑制效果。
• 有用信号频率范围：我们还需考虑有用信号的频率范围，以确保所选磁珠不会对有用信号产生不良影响。

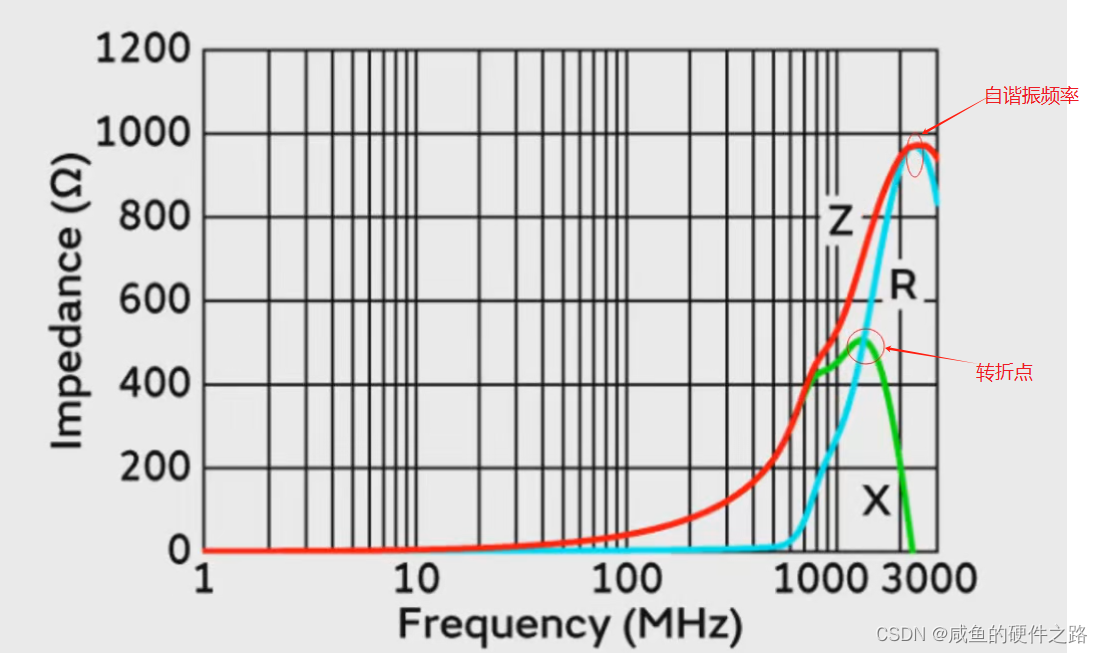

  频率特性曲线通常呈现出一个共性：随着频率的增高，磁珠的阻抗先增高后降低。这个最高点称为谐振频率或固有频率。在选择磁珠时，我们应关注谐振频率附近的阻抗值，因为这是磁珠滤波效果最好的区域。


这个焦点呢，是它的电阻和电感这两个特性的一个焦点。这一个焦点，我们称为它的转折点。在这个转折点之前，磁珠是由谁主导的？
从这个图里面我们可以看到，在转折点之前，他的阻抗是由他的感性部分，它的电感所主导的，那在这之前这个磁珠我们可以把它看成一个电感。这个时候，他对噪声的吸收是比较弱的，过了这个转折点之后。一直到固有频率之前，也就最高点，这个时候。磁珠呈阻性，那我们的应用范围也都是我们尽量让我们的信号，就是我们有用的信号。在这个转折点之前，甚至要远远小于转折点，我们需要滤除的信号要大于转折点。这样才能起到一个滤波的一个效果。
这是我们选择在选型的时候一个要点就是说，我们的工作频率要小于转折点，我们的噪声频率要大于转折点。

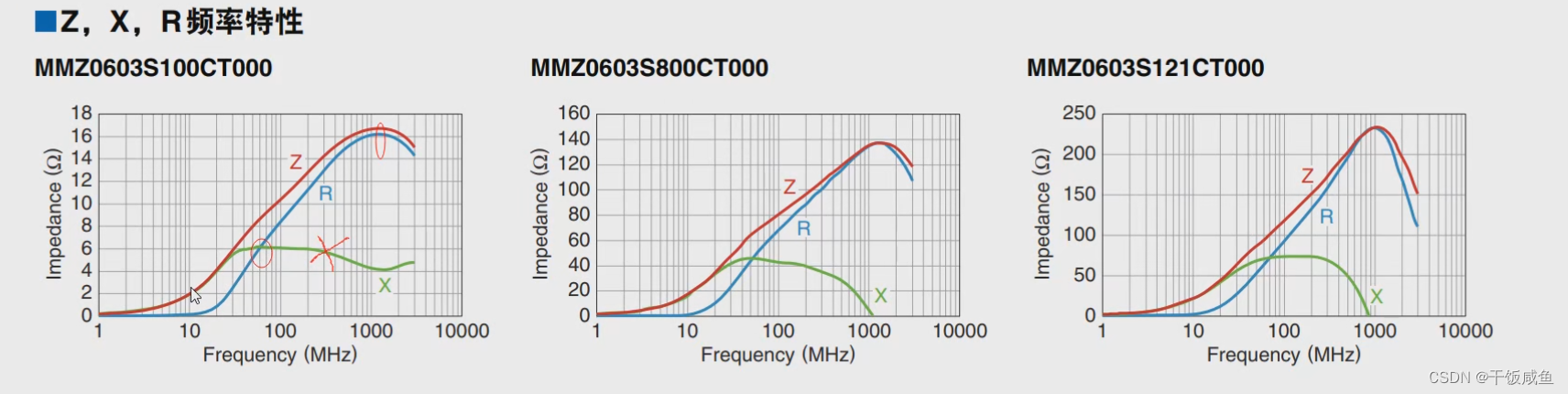

Z、X、R
Z：通常代表总阻抗（Total Impedance）。阻抗是复数，包括实部（电阻）和虚部（电抗）。阻抗随频率变化的关系是电子元件（如电感、电容、电阻和磁珠等）的重要特性。
X：通常代表电抗（Reactive Impedance），是阻抗的虚部。电抗由电容性电抗（容抗）和电感性电抗（感抗）组成，分别对应着频率响应中的相位滞后和相位超前。对于磁珠而言，低频时主要表现为感抗，高频时则表现为容抗。
R：代表电阻（Resistance），是阻抗的实部。电阻表示对电流的直接阻碍，不引起相位变化。电阻在所有的频率下都保持恒定，与频率无关。
在磁珠的频率特性图中：
在低频时，磁珠主要表现为电感，因此感抗（X）是阻抗（Z）的主要部分，而电阻（R）相对较小。
随着频率的增加，磁珠的阻抗（Z）达到一个最大值，这个点被称为谐振频率或固有频率。
在高频时，磁珠的阻抗（Z）开始下降，此时容抗开始主导，电阻（R）仍然保持相对恒定。

磁珠的阻抗特性与电路滤波选型

当我们讨论磁珠的阻抗特性时，经常会遇到诸如“120欧@100MHz”之类的标识。这些标识提供了磁珠在特定频率下的阻抗值。那么两个标识为“120欧@100MHz”的磁珠能互换吗？

首先，两个标识为“120欧@100MHz”的磁珠并不意味着它们在所有频率下都具有相同的性能。尽管它们在100MHz时的阻抗可能相同，但在其他频率下，它们的阻抗可能会有很大差异。这是因为不同的磁珠型号和系列可能具有不同的阻抗曲线。

在选择磁珠进行电路滤波时，重要的是要考虑整个噪声频带的阻抗特性，而不仅仅是某个特定频率下的阻抗值。例如，如果我们想要滤除4MHz附近的噪声，我们希望在这个频率范围内的磁珠阻抗尽可能大。同时，对于正常信号通过的频率（例如100kHz），我们希望磁珠的阻抗尽可能小，以减少对信号的影响。

因此，在选择磁珠时，我们需要关注其在整个相关频带内的阻抗特性，而不仅仅是某个特定频率下的阻抗值。这可以通过查阅磁珠的数据手册或频率特性图来获得更全面的了解。

此外，还需要注意，即使两个磁珠在相同频率下的阻抗值相同，它们的其他参数（如电感量、电容量等）也可能不同，这也会影响它们在电路中的性能。因此，在选择磁珠时，我们需要综合考虑其所有相关参数，以确保其满足我们的应用需求

三、应用案例

磁珠的频率特性与滤波效果

在探讨磁珠的频率特性时，我们必须关注其转折点频率和自谐振频率。这些特性对于理解磁珠在电路中的滤波效果至关重要。

首先，磁珠的转折点频率是一个关键参数。在转折点频率以下，磁珠主要呈现感性特性。这意味着在这个频段内（0~1500MHZ左右），磁珠通过其电感性质来反射噪声。因此，转折点频率以下的频段越宽，磁珠在该频段内的滤波效果越弱，即对低频噪声的吸收能力相对较差。

然而，一旦频率超过转折点频率，磁珠开始呈现电阻性特性。此时，磁珠的阻抗迅速下降，对噪声的滤波效果也发生变化。值得注意的是，当工作频率高于磁珠的自谐振频率时，磁珠会表现出电容性特性，其阻抗会迅速减小。因此，在选择磁珠时，我们需要确保工作频率低于自谐振频率，以确保磁珠能够有效地滤波。

在选择磁珠时，除了关注转折点频率和自谐振频率外，还需要仔细分析电路中的信号特性。我们必须确保电路中的有用信号频率低于磁珠的转折点频率，以防止信号被衰减或吸收。同时，电路中的噪声频率应高于转折点频率，以便磁珠能够有效地吸收噪声。

磁珠与电容在电路中的滤波应用

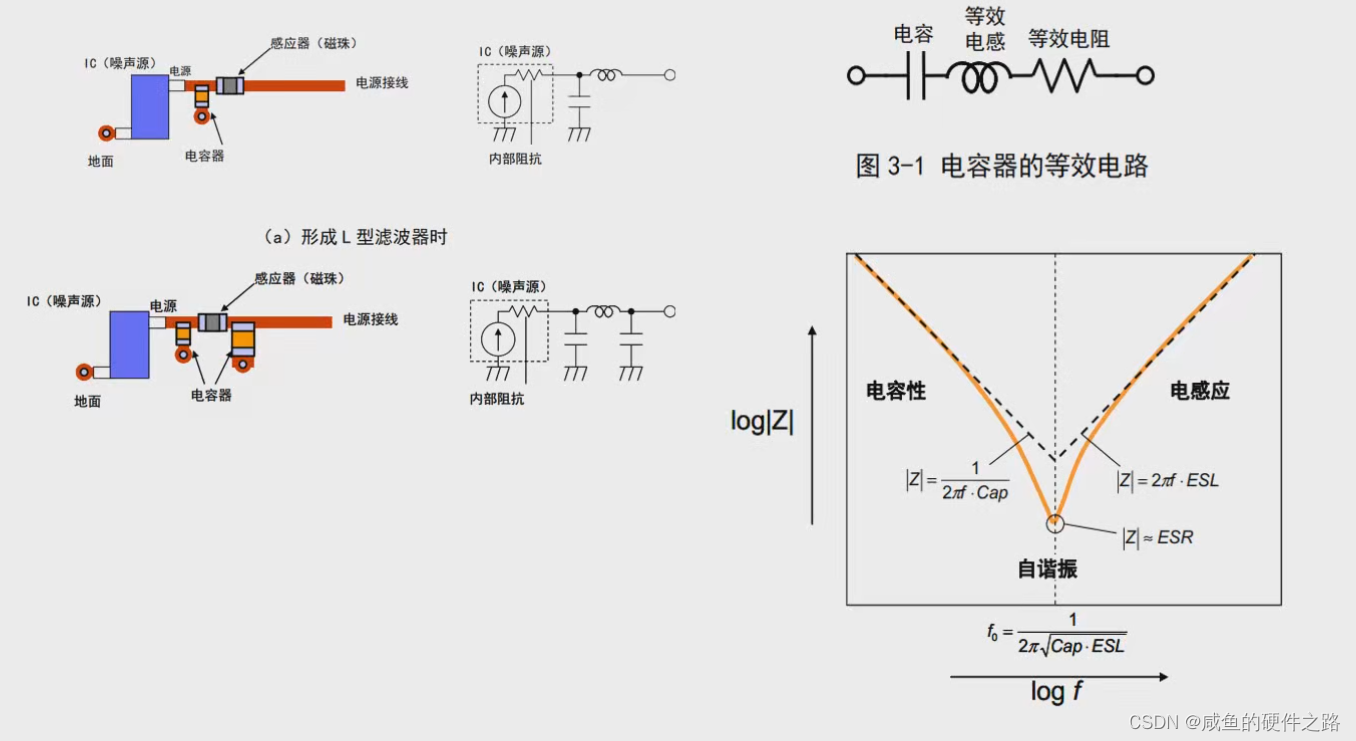

在电路中，磁珠与电容经常配合使用，为电源信号线或电源线、信号线提供滤波功能。常见的配置有两种：L型和π型。L型配置包括一个电容、一个电感（磁珠），而π型配置则包括一个小电容、磁珠和大电容，按照一定的顺序排列。

这种配置的目的是为了优化滤波效果。小电容靠近芯片管脚，主要滤除高频噪声，因为小电容的滤波范围偏向于高频。大电容则放置在稍远的位置，与小电容共同构成π型滤波结构。磁珠则串联在信号线或电源线上，根据需求进行滤波。

为何需要这样的配置呢？原因在于不同容量的电容具有不同的滤波特性。小电容的滤波退偶半径较小，通常在厘米级，这意味着即使将小电容放置在靠近管脚的位置，其滤波效果依然能够覆盖相对较大的区域。而磁珠则利用其电感性质，在特定频率下呈现高阻抗，从而反射或吸收噪声。

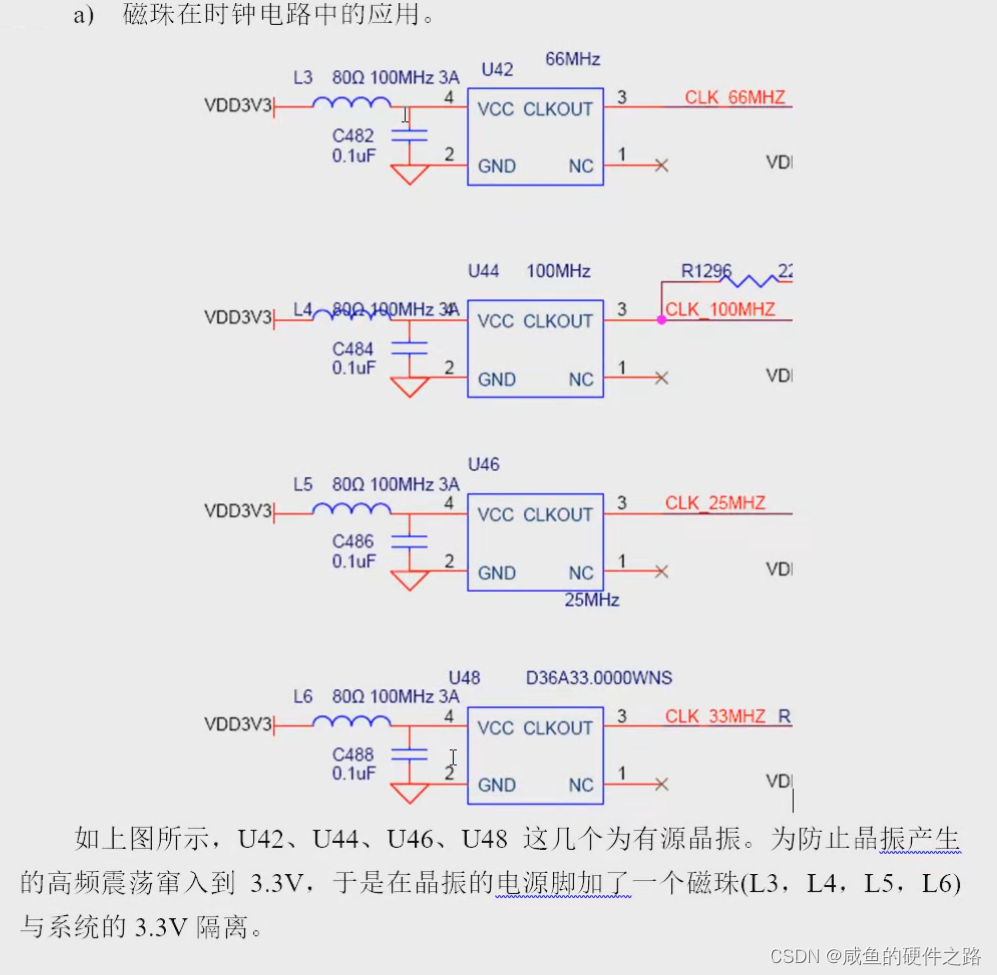

（a）磁珠在时钟电路中的应用

时钟电路中的晶振是一个噪声源，它在工作时会产生高频振荡，这些振荡如果直接传导到电源线上，会对整个电路的稳定性和可靠性产生不良影响。为了避免这种情况，我们通常会在时钟电路的电源线上串联一个磁珠。
磁珠在这里起到了一个关键的作用。它利用其电感特性，在高频下呈现出较高的阻抗，从而有效地阻止高频噪声通过电源线传导到整个电路中。这样，晶振产生的高频振荡就被限制在了一个较小的范围内，不会对电路的其他部分产生干扰。

（b）磁珠在芯片电源的应用

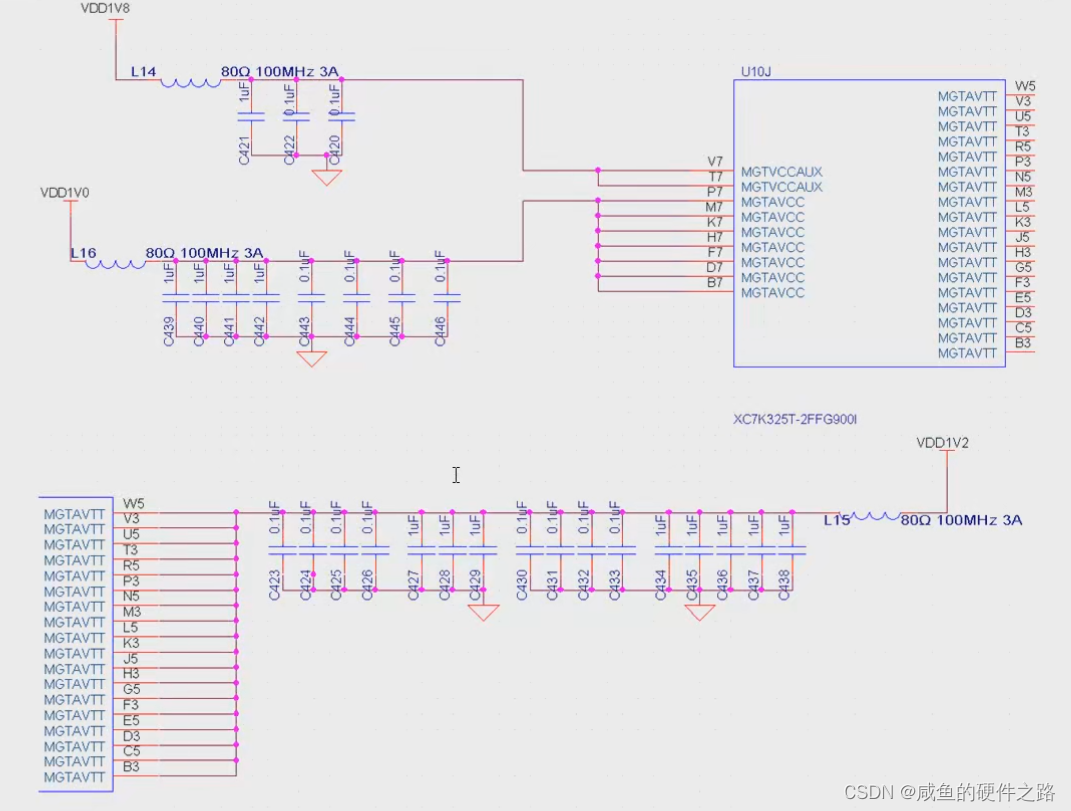

如上图所示，U10为FPGA。MGTAVCC、MGTAVTT分别为FPGA高速接口电源。为了防止该部分的高频辐射与系统电源相互串扰，分别加了一个磁珠(15，L16)。这个设计看起来没问题。但在实际使用中却出现了问题。该项目为XXX，在低温-55 度时，SRIO 接口，光纤接口(均使用FPGA的GTP 高速接口)在开机首轮测试时报错。通过一系列定位，发现磁珠处电压偏低，通过磁珠后电压又降低了一点，结果导致低温工作测试出问题。该问题跟PCB设计的通流能力有关系，同时试验温度处于磁珠的低温工作下限(该磁珠的低温工作为-55度，而我们的试验温度也是-55 度)也有一些影响。FPGA的GTP功耗较高，PCB及磁珠对通流影响较大,于是就导致进入到FPGA的电压处于正常工作范围的下限这样就出现了测试出错的问题。于是将这两个磁珠短接，情况明显好转，但出错几率还是有10%左右，又通过改变电源芯片分压电阻值将1.0V,1.8V电压调高了点，问题解决。

综上，在一些高速电路，同时又需要大电流的供电部分，加上磁珠后在极端情况有可能会出现不太好的效果,此时需要综合考虑工作环境温度磁珠是否满足磁珠通流能力，PCB通流能力。

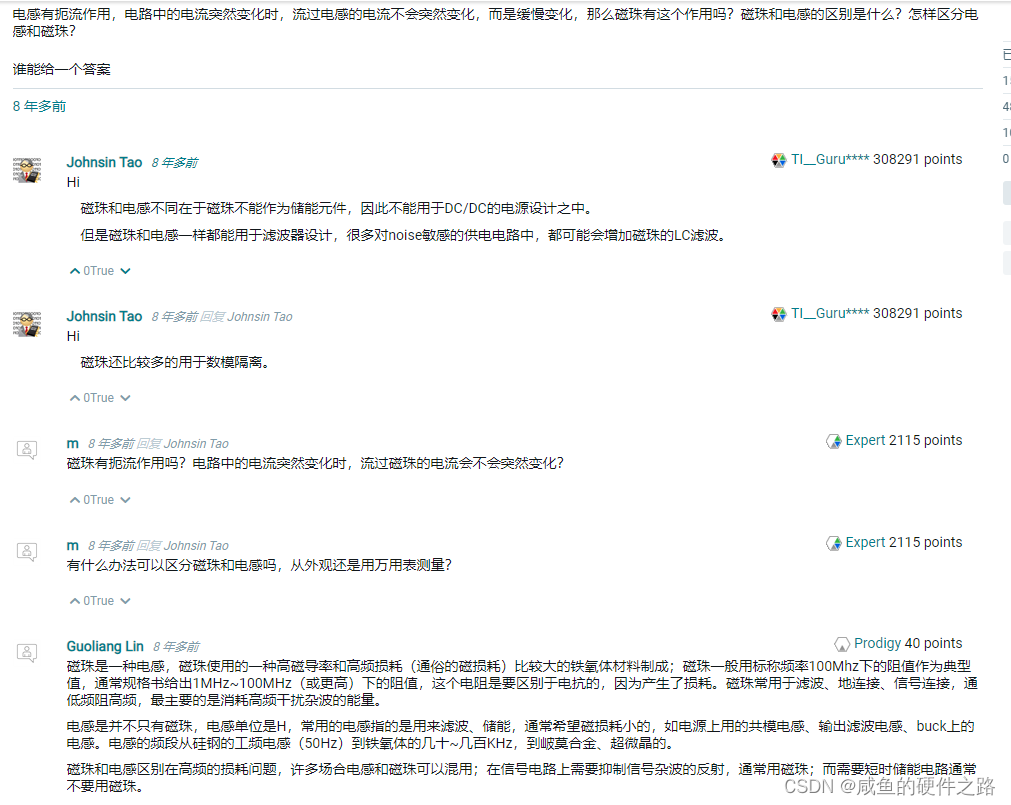

四、与电感的区别

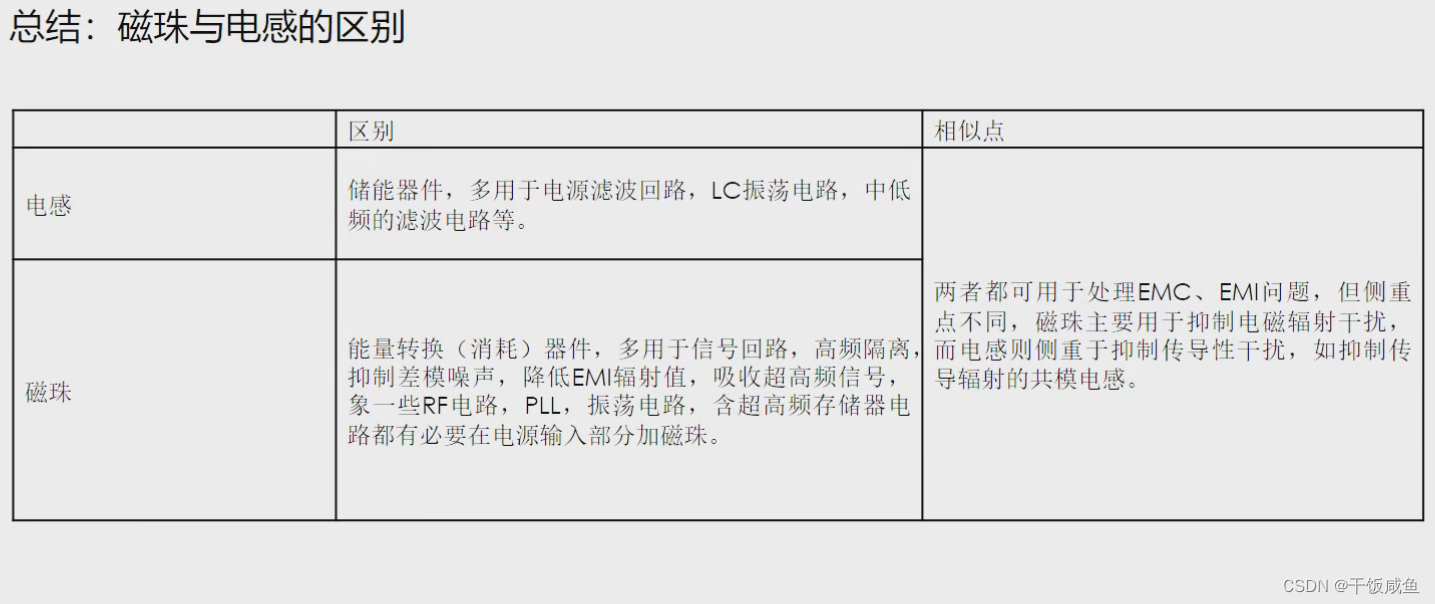

磁珠主要用于高频隔离，抑制差模噪声，降低 EMI辐射值等。
电感是储能组件，而磁珠是能量转换(消耗)器件。

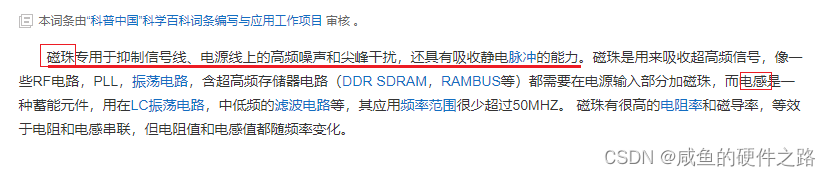

电感多用于电源滤波回路，磁珠多用于信号回路，用于EMI/EMC对策磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。两者都可用于处理 EMC、EMI问题。磁珠是用来吸收超高频信号，像一些RF电路，PLL，振荡电路，含超高频存储器电路都有必要在电源输入部分加磁珠，而电感是一种蓄能组件，用在IC振荡电路，中低频的滤波电路等。电源、地的连接用电感，而信号线则采用磁珠。

片式磁珠和片式电感的应用场合:
a)片式电感：
射频(RF)和无线通讯，信息技术设备，雷达检波器，汽车电子，蜂窝电话，音频设备，PDA，无线遥控系统以及低压供电模块等。
b)片式磁珠：
时钟发生电路,模拟电路和数字电路之间的滤波,I0输入/输出内部连接(比如串口，并口，键盘，鼠标，长途电信，本地局域网，射频(RF)电路和易受干扰的逻辑设备之间，供电电路中滤除高频传导干扰，计算机，打印机，电视系统和手提电话等的EMI噪声抑止。

---
